KNAVSPLIT20 - Distributore KONIG - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo KNAVSPLIT20 KONIG in formato PDF.
| Tipo di prodotto | Ripartitore AV componente |
| Marca | KONIG |
| Modello | KN-AVSPLIT20 |
| Numero di porte di uscita | 4 |
| Connettori di ingresso | 6 x connettore RCA (Y, Pb, Pr, audio L, audio R) |
| Connettori di uscita | 4 x (6 x connettore RCA) ovvero 24 prese RCA |
| Risoluzione massima | 1080p |
| Larghezza di banda video | 300 MHz |
| Alimentazione | Adattatore di rete 9 V CC, 0,3 A |
| Dimensioni (L x l x H) | 300 x 125,2 x 43,5 mm |
| Materiale della custodia | Metallico |
| Intervallo di temperatura di funzionamento | da 0 a 45 °C |
| Intervallo di temperatura di stoccaggio | da -5 a 90 °C |
| Funzioni principali | Distribuisce segnali video component (YPbPr) e audio stereo su 4 schermi senza perdita di qualità; supporta segnali composite (YCbCr) e HDTV |
| Applicazioni | Cinema domestico, presentazioni, conferenze, display dinamico |
| Manutenzione | Pulire con un panno asciutto; non utilizzare solventi né prodotti abrasivi |
| Sicurezza | Non aprire l'apparecchio; scollegare in caso di problemi; non esporre ad acqua o umidità |
| Contenuto della confezione | Ripartitore, adattatore di rete, guida per l'utente |
| Garanzia | Garanzia annullata in caso di modifica o uso scorretto |
| Montaggio | Montabile in serie (in rack) |
Domande frequenti - KNAVSPLIT20 KONIG
Domande degli utenti su KNAVSPLIT20 KONIG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distributore in formato PDF gratuitamente! Trova il tuo manuale KNAVSPLIT20 - KONIG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KNAVSPLIT20 del marchio KONIG.

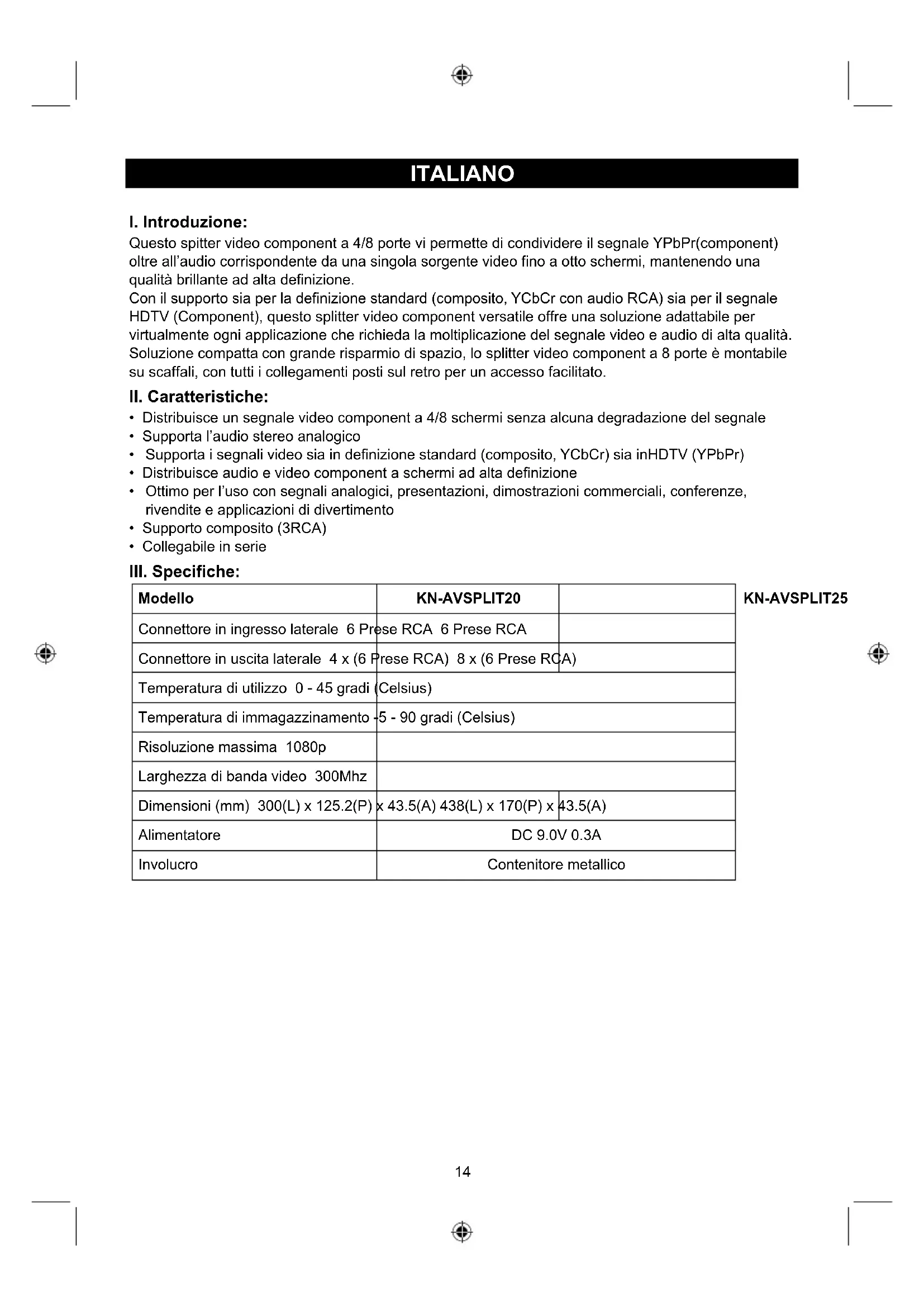

MANUALE UTENTE KNAVSPLIT20 KONIG
Questo spitter video component a 4/8 porte vi permette di condividere il segnale YPbPr(component) oltre all'audio corrispondente da una singola sorgente video fino a otto schermi, mantenendo una qualità brillante ad alta definizione.
Con il supporto sia per la definizione standard (composito, YCbCr con audio RCA) sia per il segnale HDTV (Component), questo splitter video component versatile offre una soluzione adattabile per virtualmente ogni applicazione che richieda la moltiplicazione del segnale video e audio di alta qualità. Soluzione compatta con grande risparmio di spazio, lo splitter video component a 8 porte è montabile su scaffali, con tutti i collegamenti posti sul retro per un accesso facilitato.
II. Caratteristiche:
- Distribuisce un segnale video component a 4/8 schermi senza alcuna degradazione del segnale
• Supporta l'audio stereo analogico - Supporta i segnali video sia in definizione standard (composito, YCbCr) sia inHDTV (YPbPr)
- Distribuisce audio e video component a schermi ad alta definizione
- Ottimo per l'uso con segnali analogici, presentazioni, dimostrazioni commerciali, conferenze, rivendite e applicazioni di divertimento
• Supporto composito (3RCA) - Collegabile in serie
III. Specifiche:
| Modello | KN-AVSPLIT20 | |
| Connettore in ingresso laterale 6 Prese RCA 6 Prese RCA | ||
| Connettore in uscita laterale 4 x (6 Prese RCA) 8 x (6 Prese RCA) | ||
| Temperatura di utilizzo 0 - 45 gradi (Celsius) | ||
| Temperatura di immagazzinamento -5 - 90 gradi (Celsius) | ||
| Risoluzione massima 1080p | ||
| Larghezza di banda video 300Mhz | ||
| Dimensioni (mm) 300(L) x 125.2(P) x 43.5(A) 438(L) x 170(P) x 43.5(A) | ||
| Alimentatore | DC 9.0V 0.3A | |
| Involucro | Contenitore metallico | |
KN-AVSPLIT25

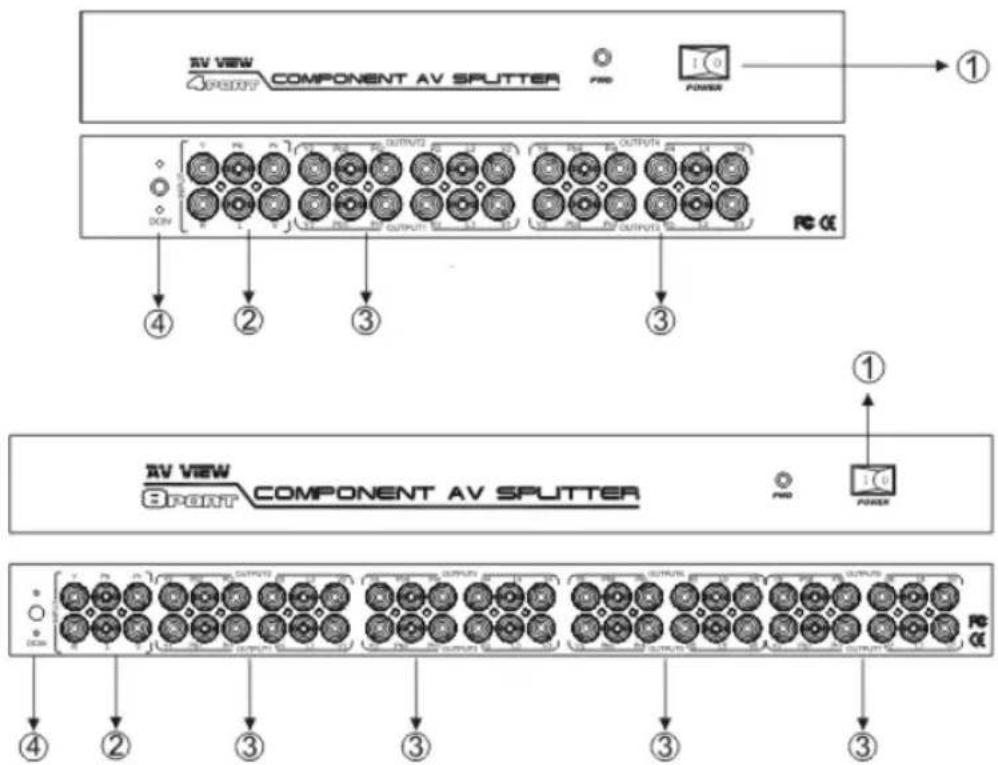

IV. Connessioni:
| Numero | Modello | Funzione |
| 1 Accensione Interruttore di accensione | ||
| 2 Presa RCA in ingresso Ingresso dispositivi audio & Video | ||
| 3 Presa RCA in uscita Uscita dispositivi audio & Video | ||
| 4 Spinotto alimentazione Alimentazione esterna | ||
V. Installazione:
Installazione dello splitter AV component a 4 porte
a. Qualsiasi segnale AV composito
b. Segnale ingresso
c. Segnale uscita
Installazione dello splitter AV component a 8 porte (montato su scaffale)
a. Qualsiasi segnale
AV YPbPr
(componente)
b. Segnale ingresso
c. Segnale uscita
VI. Contenuto della confezione:
- Splitter a 4 o 8 porte
- Alimentatore
- Manuale
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
