CMPSPLITVGA10 - Distributore KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ripartitore VGA
Marca	Konig
Modello	CMPSPLITVGA10
Ingresso video	1 x connettore maschio VGA
Uscite video	2 x connettori femmina VGA
Numero di uscite	2
Risoluzione massima	1920 x 1440
Larghezza di banda	250 MHz
Lunghezza cavo max.	50 m
Compatibilità schermi	VGA, SVGA, XGA, Multi-sync
Funzioni DDC	DDC e DDC2 sulla porta 1
Alimentazione	9 V CC, 0,3 A
Tipo di custodia	Metallo compatto
Collegamento a cascata	Sì
Utilizzo principale	Diffusione video, presentazioni, sorveglianza
Manutenzione	Pulire con un panno asciutto
Sicurezza	Non aprire, rischio di scossa elettrica
Conformità	CE (Direttiva 2004/108/CE)

Domande frequenti - CMPSPLITVGA10 KONIG

Come collegare il ripartitore VGA Konig CMPSPLITVGA10 ?

Prima dell'installazione, assicurarsi che tutti i dispositivi siano spenti. Collegare la sorgente di ingresso al connettore maschio VGA del ripartitore. Quindi, collegare i monitor ai connettori femmina VGA sul retro. Inserire l'adattatore di alimentazione fornito e accendere i dispositivi.

Quali tipi di schermi sono compatibili ?

Il ripartitore è compatibile con schermi VGA, SVGA, XGA e Multi-sync. Supporta risoluzioni fino a 1920x1440.

Qual è la risoluzione massima supportata ?

La risoluzione massima supportata è di 1920 x 1440 pixel. Il ripartitore può gestire anche 1600x1200.

Posso utilizzare cavi VGA più lunghi di 50 metri ?

La lunghezza massima del cavo raccomandata è di 50 metri (165 piedi). Oltre questa, il segnale potrebbe degradarsi. Per distanze maggiori, utilizzare ripetitori o prolunghe VGA.

Il ripartitore necessita di alimentazione esterna ?

Sì, il ripartitore deve essere alimentato dall'adattatore di rete fornito (9V CC, 0,3A). Collegarlo alla presa prevista sul retro e poi a una presa a muro.

Come pulire l'apparecchio ?

Pulire solo con un panno asciutto. Non utilizzare solventi o prodotti abrasivi che potrebbero danneggiare la custodia.

Cosa fare se l'immagine non appare sui monitor ?

Verificare che tutti i cavi siano collegati correttamente e che i monitor siano accesi. Assicurarsi che l'adattatore di alimentazione sia ben collegato. Provare a riavviare la sorgente video. Se il problema persiste, testare con un monitor direttamente sulla sorgente per isolare il ripartitore.

Il ripartitore supporta il DDC ?

Sì, il ripartitore supporta DDC e DDC2 sulla porta di uscita numero 1. Ciò consente la comunicazione tra il computer e il monitor collegato su quella porta.

Posso collegare più ripartitori a cascata ?

Sì, il ripartitore supporta il collegamento a cascata. È possibile collegare l'uscita di un ripartitore all'ingresso di un altro per aumentare il numero di monitor.

Quali precauzioni di sicurezza rispettare ?

Non aprire mai la custodia: rischio di scossa elettrica. Scollegare l'apparecchio in caso di problemi. Non esporre a acqua o umidità. Solo un tecnico qualificato può effettuare riparazioni.

MANUALE UTENTE CMPSPLITVGA10 KONIG

Grazie a quello splitter VGA professionale, è possibile visualizzare video contemporaneamente da un'unica sorgente VGA su 2, 4 o 8 monitor o proiettori. É la soluzione perfetta per ottenera una buona visibilità durante presentazioni, dimostrazioni o schermi giganti. La struttura di ottima qualità dello splitter eliminera la perdita di segnale. É integralmente conforme alle specifiche tecniche analogiche VGA ed è ideale per presentazioni e schermi giganti.

Caratteristica:

• Da un solo ingresso video a due, quattro od otto uscite video
• É compatibile con monitor VGA, SVGA, XGA e a sincerzonizzazione multipla
• Trasmissione a grande distance: fino a 50 m (165 piedi)
  Supporta un'ampiezza di banda video di 250 MHz
  Supporta risoluzioni di 1600x1200/1920x1440
  Supporto DDC e DDC2 sulla porta 1
• Ideale per trasmissioni video: monitoraggio a distance, monitoraggio di sicurezza, monitoraggio di produzione e controllo industriale o strutture educative
• Adattabile con connessione a margherita
• Concezione compatta con tutte la struttura esterna metallica

Caratteristiche tecniche:

Ingresso: 1 VGA maschio
- Uscita: 2x/4 o 8 VGA femmina
Massima risoluzione: 1920x1440
Massima lunghezza del cavo: 50m
- ampiezza di banda: 250 MHz
- Cascata: Si
- Contenitore: Metallo
- Alimentazione CMP-SPLITVGA10 e 20: CC 9 V/0,3 A
- Alimentazione CMP-SPLITVGA30: CC 12 V/0,3 A

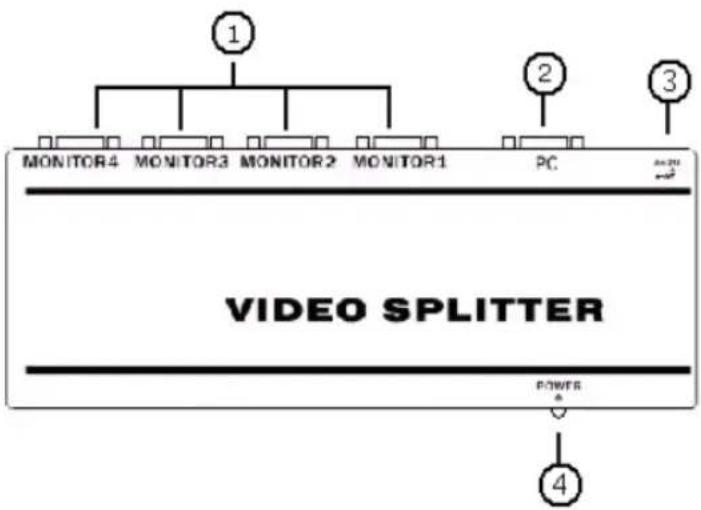

Collegamenti:

1) Connessioni uscita femmina VGA
2) Connessione ingresso maschio VGA
3) Collegamento per l'adattatore di corrente
4) LED di alimentazione

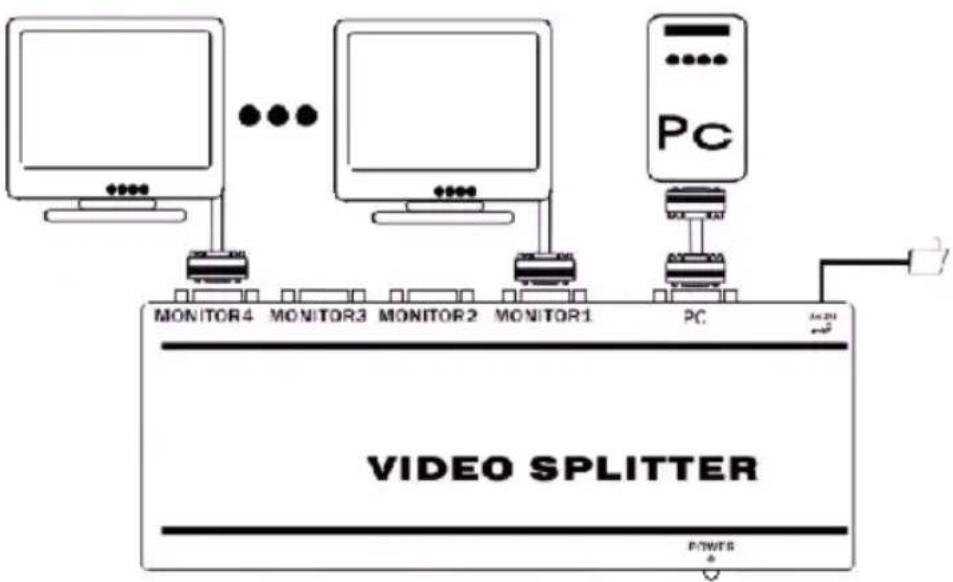

Funzionamento:

Prima di procedere all'installazione, verificare che tutti i dispositivi da collegare siano stati spenti.

• Collegare la sorgente di ingresso allo splitter
• Collegare i monitorello slot di uscita sul retro dello splitter
• Collegare l'adattatore di corrente e il cavo e connettere alla presa a parete

DICHIARAZIONE DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: Konig

Modello: CMP-SPLITVGA10 / CMP-SPLITVGA20 e CMP-SPLITVGA30

Descrizione: Splitter VGA 2, 4 e 8 porte

è conforme ai seguenti standard

EMC: EN 55022:2006: Classe B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

e rispetta i requisiti delle Direttive dell'Unione Europea. 2004/108/CE.

s-Hertogenbosch, 1 ottobre 2008

Sig.ra J. Gilad

Direttore agli acquisi

Precauzioni di sicurezza:

ATTENZIONE

BISCHIO DISCOSS

ELETTRICHE

NONAPRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE personale tecnico specializzato, se occorre

assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umilità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o marchi registrati dei rispettivi titolari e sono in questa sede riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.

Copyright ©
