Caractéristiques techniques	Répartiteur VGA 1 vers 2, prise mâle et femelle, supporte une résolution jusqu'à 1920x1080.
Utilisation	Permet de connecter deux écrans à une seule source VGA, idéal pour les présentations ou les configurations multi-écrans.
Maintenance et réparation	Vérifiez régulièrement les connexions et les câbles pour éviter les pertes de signal. Nettoyez les ports avec un chiffon sec.
Sécurité	Ne pas exposer à l'humidité. Débrancher l'appareil avant de le manipuler pour éviter les courts-circuits.
Informations générales	Compatible avec la plupart des appareils équipés de ports VGA. Garantie limitée du fabricant.

FOIRE AUX QUESTIONS - CMPSPLITVGA10 KONIG

Quel est le but du KONIG CMPSPLITVGA10 ?

Le KONIG CMPSPLITVGA10 est un répartiteur VGA qui permet de connecter plusieurs moniteurs ou projecteurs à une seule source VGA.

Comment brancher le KONIG CMPSPLITVGA10 ?

Pour brancher le répartiteur, connectez le câble VGA de votre ordinateur à l'entrée VGA du répartiteur, puis connectez les câbles VGA des moniteurs aux sorties VGA du répartiteur.

Le KONIG CMPSPLITVGA10 nécessite-t-il une alimentation externe ?

Non, le KONIG CMPSPLITVGA10 ne nécessite pas d'alimentation externe, il fonctionne uniquement avec la puissance fournie par le port VGA.

Quelle est la résolution maximale prise en charge par le KONIG CMPSPLITVGA10 ?

Le KONIG CMPSPLITVGA10 prend en charge une résolution maximale de 1920 x 1080 à 60 Hz.

Puis-je utiliser le KONIG CMPSPLITVGA10 avec un ordinateur portable ?

Oui, le KONIG CMPSPLITVGA10 peut être utilisé avec un ordinateur portable tant que celui-ci dispose d'un port VGA.

Que faire si l'image ne s'affiche pas sur les moniteurs connectés ?

Vérifiez que tous les câbles sont correctement connectés et que les moniteurs sont allumés. Assurez-vous également que la source d'entrée est correctement sélectionnée sur chaque moniteur.

Le KONIG CMPSPLITVGA10 fonctionne-t-il avec des résolutions différentes sur chaque moniteur ?

Non, le KONIG CMPSPLITVGA10 duplique l'affichage, ce qui signifie que tous les moniteurs afficheront la même résolution.

Y a-t-il une limite sur le nombre de moniteurs que je peux connecter ?

Le KONIG CMPSPLITVGA10 permet de connecter jusqu'à 2 moniteurs simultanément.

Comment résoudre les problèmes de scintillement ou de décalage d'image ?

Assurez-vous que les câbles VGA sont en bon état et correctement connectés. Essayez de réduire la résolution ou le taux de rafraîchissement des moniteurs.

Le KONIG CMPSPLITVGA10 est-il compatible avec les systèmes d'exploitation modernes ?

Oui, le KONIG CMPSPLITVGA10 est compatible avec la plupart des systèmes d'exploitation modernes, y compris Windows, macOS et Linux.

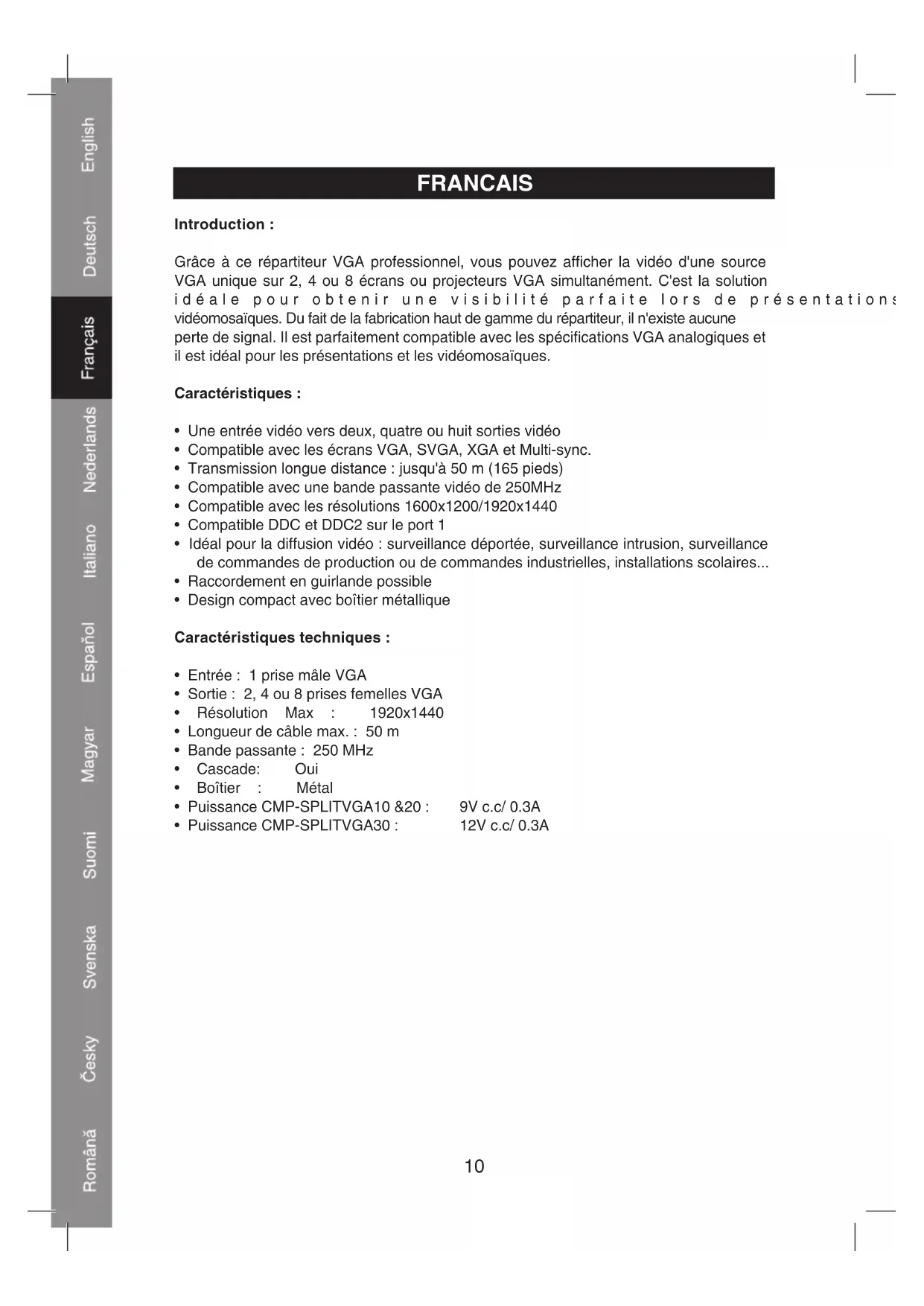

MODE D'EMPLOI CMPSPLITVGA10 KONIG

Gracé à ce répartiteur VGA professionnel, vous pouvez afficher la video d'une source VGA unique sur 2, 4 ou 8 écrans ou projecteurs VGA simultanément. C'est la solution idéale pour obtenir une visibilité parfaite lors de presentations videomosaïques. Du fait de la fabrication haut de gamme du répartiteur, il n'existe aucune perte de signal. Il est parfaitement compatible avec les specifications VGA analogiques et il est idéal pour les presentations et les videomosaïques.

\section*{Caracteristiques :}

• Une entree video vers deux, quatre ou huit sorties video
• Compatible avec les écrons VGA, SVGA, XGA et Multi-sync.
• Transmission longue distance : jusqu'à 50 m (165 pieds)
• Compatible avec une bande passante video de 250MHz
• Compatible avec les résolutions 1600x1200/1920x1440
• Compatible DDC et DDC2 sur le port 1
• Idéal pour la diffusion video : surveillance déportée, surveillance intrusion, surveillance de commandes de production ou de commandes industrielles, installations scolaires...
• Raccordement en guirlande possible
• Design compact avec boîtier métallique

\section*{Caracteristiques techniques}

• Entrée : 1 prise male VGA
  Sortie: 2, 4 ou 8 prises fémelles VGA
  Résolution Max : 1920x1440
• Longueur de cable max.: 50 m
• Bande passante: 250 MHz
• Cascade: Oui
  Boitier : Métal
• Puissance CMP-SPLITVGA10 &20 : 9V c.c/ 0.3A
• Puissance CMP-SPLITVGA30 : 12V c.c/ 0.3A

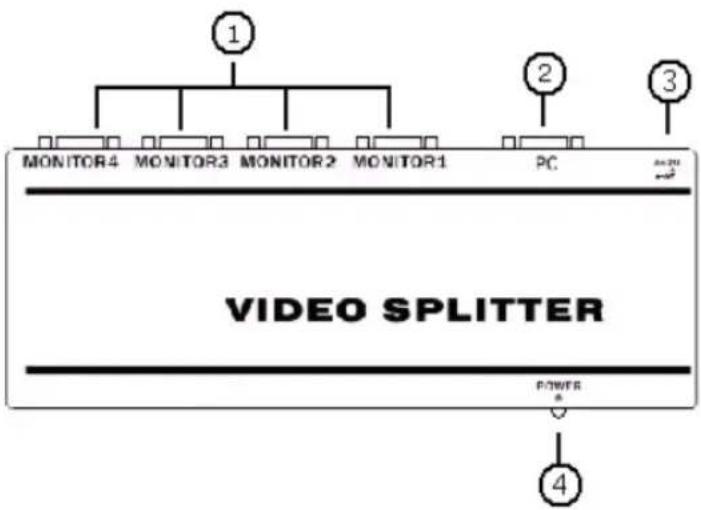

Raccordements :

1) Prises de sortie VGA femelles
2) Prise d'entrée VGA male
3) Prise pour l'adaptateur électrique
4)Voyant d'alimentation

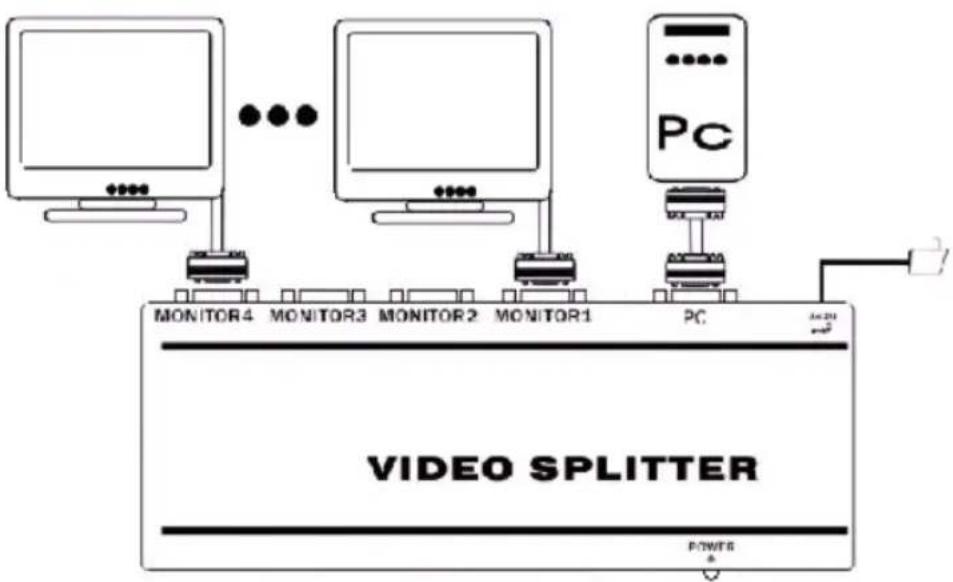

Fonctionnement :

Avant l'installation, assurez-vous que tous les apparciels que vous pouze raccorder sont eteints.

Raccordez la source d'entrée au répartiteur
Raccordez les écrans aux prises de sortie à l'arrière du répartiteur.
- Raccordez l'adaptateur electrique et branchez le dans une prise murale

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Marque:Konig

Modèles : CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Désignation: Répartiteurs VGA 2, 4 & 8 ports

dont conformes aux normes suivantes :

CEM: EN 55022:2006 Classe B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

et qu'ils sont conformes aux prescriptions de la Directive de l'Union Européenne : 2004/108/CE

s-Hertogenbosch, 1er Octobre 2008

Mme.J.Gilad

Direcrice des Achats

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC

ELECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié/agree en cas de réparation. Debranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures menagères. Le système de collecte est différent pour ce genre de produits.
