| Type de produit | Répartiteur AV composite (audio/vidéo) |
| Marque | Konig |
| Modèle | KNAVSPLIT15 |
| Nombre de ports de sortie | 8 ports (chaque port : 3 x RCA pour audio L/R et vidéo composite) |
| Connecteurs d'entrée | 3 x RCA (audio L/R + vidéo composite) |
| Connecteurs de sortie | 8 x (3 x RCA) |
| Résolution maximale | 1080i |
| Bande passante vidéo | 250 MHz |
| Température de fonctionnement | 0 - 45 °C |
| Température de stockage | -5 - 90 °C |
| Alimentation | Adaptateur secteur 9 V 0,3 A CC |
| Dimensions (L x l x H) | 300 x 125,2 x 43,5 mm |
| Matériau du boîtier | Métallique |
| Commutateur Marche/Arrêt | Oui, sur le panneau avant |
| Fonctions principales | Distribue la vidéo composite et l'audio stéréo analogique vers jusqu'à 8 écrans sans dégradation |
| Types de signaux supportés | Vidéo composite standard, audio stéréo analogique |
| Applications typiques | Présentations, conférences, salons, divertissements |
| Entretien et nettoyage | Nettoyer avec un chiffon sec uniquement. Ne pas utiliser de solvants ou de produits abrasifs. |
| Sécurité | Ne pas ouvrir l'appareil. Débrancher en cas de problème. Éviter l'eau et l'humidité. |
| Contenu de la boîte | Répartiteur, adaptateur secteur, guide d'utilisateur |
| Garantie | Aucune garantie en cas de modification ou d'utilisation incorrecte |
FOIRE AUX QUESTIONS - KNAVSPLIT15 KONIG
Questions des utilisateurs sur KNAVSPLIT15 KONIG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Répartiteur au format PDF gratuitement ! Retrouvez votre notice KNAVSPLIT15 - KONIG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KNAVSPLIT15 de la marque KONIG.
MODE D'EMPLOI KNAVSPLIT15 KONIG
Répartiteur composite à 4 ou 8 ports
Ce répartiteur de signaux video composite à 4/8 ports distribue les signaux videos et le flux audio correspondant fournis par une source video à plusieurs écrans haute définition (jusqu'à huit).
Compatible avec les signaux de définition standard, il trouve tout naturellement sa place dans toutes les applications nécessitant des signaux video et audio de haute qualité. Nous l'avons conçu suffisamment compact pour n'occuper qu'un espace minimal et avons placé toutes les connexions sur le panneau arrêté pour en facilititer l'accès.
II. Caractéristiques :
- Distribue les signaux video composite sur 4 ou 8 écrans, sans dégradation des signaux
- Prise en charge des signaux audio stéreo analogiques;
- Prise en charge des signaux video de définition standard ;
- Distribue la video et l'audio composite sur des écrans haute définition
- Parfait pour les signaux analogiques, les presentations, les salons, les conférences, la vente et les divertissements.
III. Spécifications :
| Modèle | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Connecteurs en entrée 3 x connecteur RCA 3 x connecteur RCA | ||
| Connecteurs en sortie 4 x (3 x connecteur RCA) 8 x (3 x connecteur RCA) | ||
| Plage de températures de fonctionnement | 0 - 45 degrés (Celsius) | |
| Températures de stockage | -5 - 90 degrés (Celsius) | |
| Résolution maximale 1080i | ||
| Largeur de bande video 250Mhz | ||
| Dimensions (mm) 200,5(L) | x 73,8 (I) x 42 (H) mm. 300(L) x 1 | 25,2 (I) x 43,5 (H) mm. |
| Adaptateur secteur 9 V 0,3 | A CC | |
| Boîtier | Métallique | |

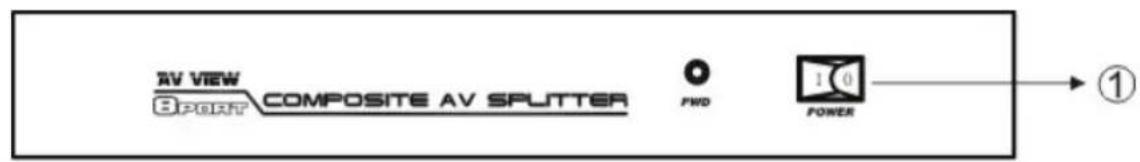

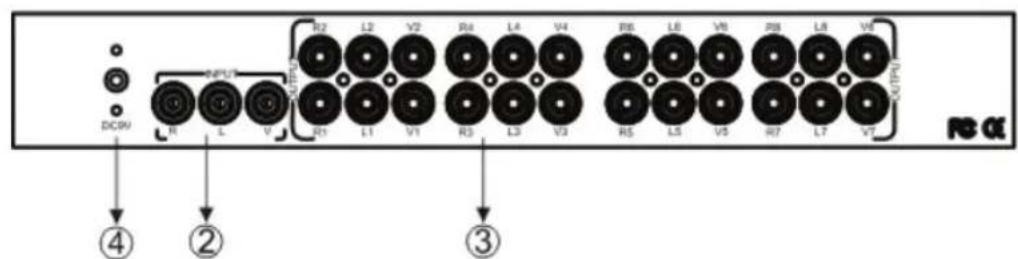

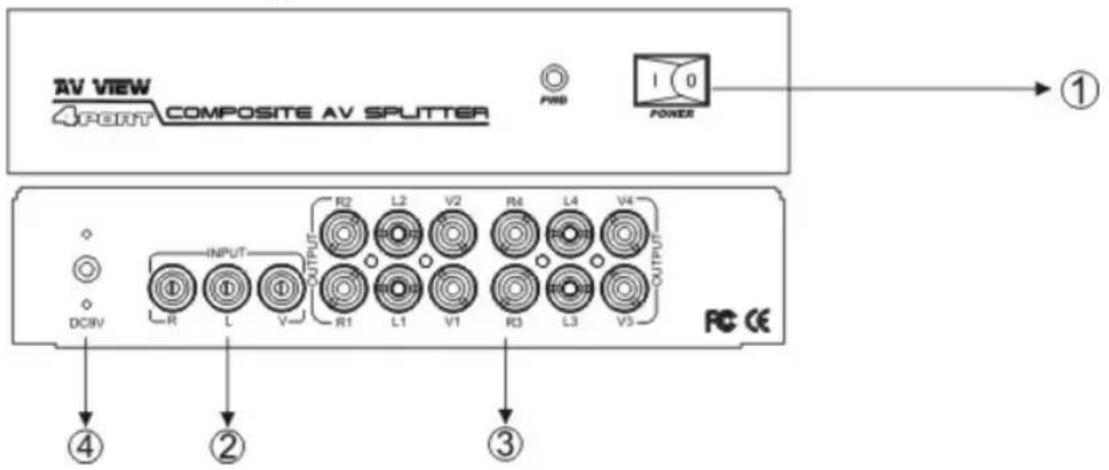

IV. Présentation de l'appareil
| Numéro | Modèle | Fonction |
| 1 | Marche/Arrêt | Commutateur de mise en marche/arrêt de l'appareil |
| 2 | Entrée | RCAReçoit les signaux audio et video des sources |
| 3 | Sortie | RCAnsmet les signaux audio et video vers un apparéil |
| 4 | Connecteur d'alimentation Connexion à une source d'alimentation externe | |
V. Installation :

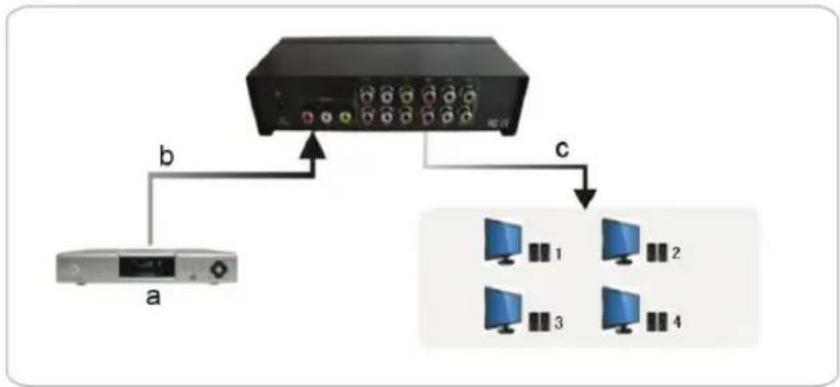

Répartiteur AV composite à 4 ports
a. N'importe quelle source de signal composite AV
b. Signal d'entrée
c. Signal de sortie

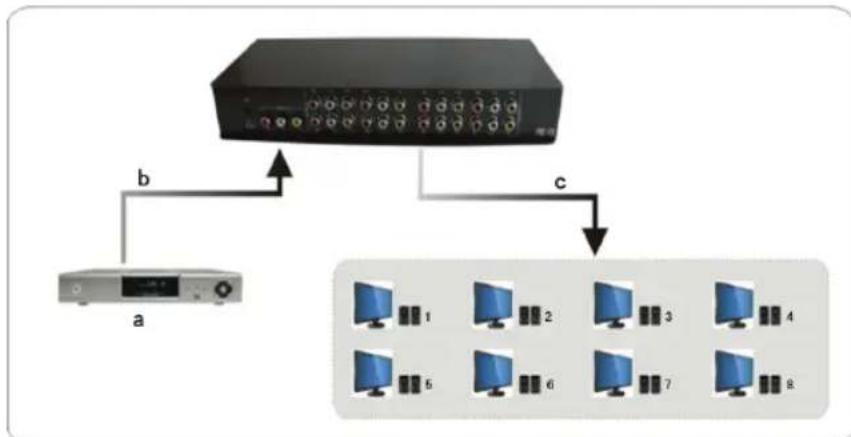

Répartiteur AV composite à 8 ports
a. N'importe quelle source de signal composite AV
b. Signal d'entrée
c. Signal de sortie
VI. Contenu de la boîte :
- Un répartiteur 4 ou 8 ports
- Un adaptateur secteur
- Un guide d'utilisateur
Consignes de sécurité :
Pour réduire le risque de chic électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.
Entretien :
Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute referencia ultérieure.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas été jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
