GEBRUIKSAANWIJZING KNAVSPLIT15 KONIG

Met deze 4/8-poorts composiet videosplitter kunt u een signaal, alsmede de bijbehorende audio-stream van een enkele videobron delen naar acht beeldschermen met een schitterende hoge definitiekwaliteit. Met ondersteuning voor standaard definitiesignalen, biedt deze veelzijdige composiet videosplitter voor elke toepassing een oplossing waarbij hoge kwaliteit video en audio signaal vereist zijn. Een compacte, ruimtebesparende oplossing, de 4/8-poorts composiet videosplitter wordt geplaatst met alle aansluitingen op het achterpaneel voor gemakkelijke toegang.

  • Verdeelt een composiet videosignaal voor 4 of 8 schermen zonder signaalverlies
  • Ondersteunt analoge stereo audio
  • Ondersteunt Standaard Definitie videosignalen
  • Verdeelt composiete video & audio en hoge definitie schermen
  • Zeer geschikt voor gebruik van analoge signalen, presentaties, beurzen, conferenties, kleinhandel en entertainment toepassingen

Model KN-AVSPLIT10 KN-AVSPLIT15 Ingangsconnector 3 x RCA-aansluiting 3 x RCA-aansluiting Uitgangsconnector 4 x (3 x RCA-aansluiting) 8 x (3 x RCA-aansluiting) Bedrijfstemperatuur 0 tot 45 graden (Celsius) Opslagtemperatuur -5 tot 90 graden (Celsius) Max. resolutie 1080i Videobandbreedte 250 MHz Afmetingen (mm) 200.5x73.8x42 (LxBxH) 300x125.2x 43.5 (LxBxH) Voedingsadaptor 9.0 V DV – 0.3 A Behuizing Metaal

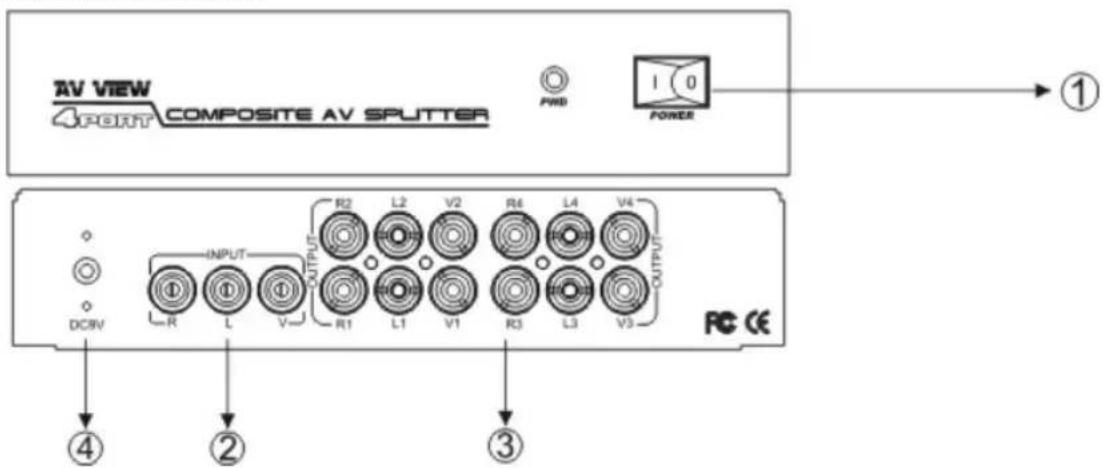

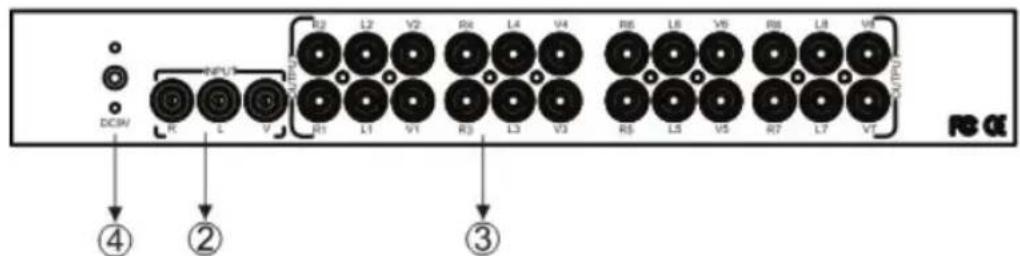

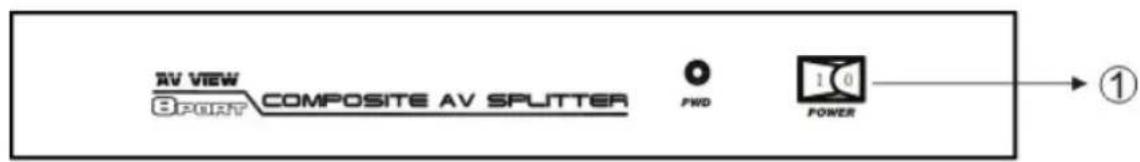

IV. Apparaatoverzicht11

Nummer Model Functie 1 Voeding Voedingsschakelaar 2 Ingang RCA-aansluiting Ingang audio & video-apparaat 3 Uitgang RCA-aansluiting Uitgang audio & video-apparaat 4 Voedingaansluiting Externe voeding

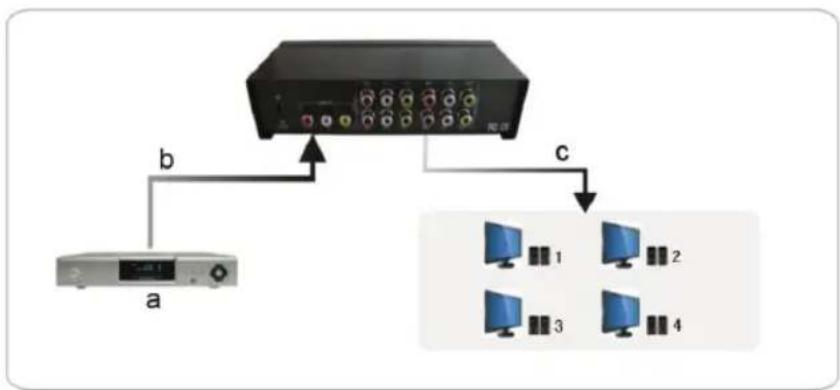

4-Poorts composiet AV-splittertoepassing a. Elke AV samengestelde signaalbron b. Ingangssignaal c. Uitgangssignaal

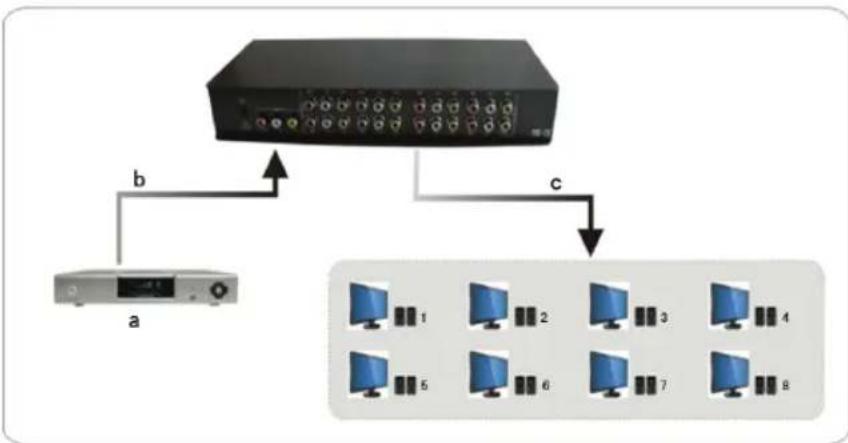

8-Poorts composiet AV-splittertoepassing a. Elke AV samengestelde signaalbron b. Ingangssignaal c. Uitgangssignaal12

VI. Inhoud van de verpakking:

  • Handleiding Veiligheidsvoorzorgsmaatregelen: Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht. Onderhoud: Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Garantie: Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie. Algemeen: Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor latere raadpleging. Let op: Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
