KNAVSPLIT15 - Rozdělovač KONIG - Bezplatný návod k obsluze

Typ produktu	AV kompozitní rozdělovač (audio/video)
Značka	Konig
Model	KNAVSPLIT15
Počet výstupních portů	8 portů (každý port: 3x RCA pro audio L/R a kompozitní video)
Vstupní konektory	3x RCA (audio L/R + kompozitní video)
Výstupní konektory	8x (3x RCA)
Maximální rozlišení	1080i
Video šířka pásma	250 MHz
Provozní teplota	0 - 45 °C
Skladovací teplota	-5 - 90 °C
Napájení	Síťový adaptér 9 V 0,3 A DC
Rozměry (D x Š x V)	300 x 125,2 x 43,5 mm
Materiál pouzdra	Kovový
Vypínač Zap/Vyp	Ano, na předním panelu
Hlavní funkce	Distribuuje kompozitní video a analogové stereo audio až na 8 obrazovek bez ztráty kvality
Podporované typy signálů	Standardní kompozitní video, analogové stereo audio
Typické aplikace	Prezentace, konference, veletrhy, zábava
Údržba a čištění	Čistěte pouze suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky.
Bezpečnost	Neotevírejte zařízení. V případě problémů odpojte ze zásuvky. Vyhněte se vodě a vlhkosti.
Obsah balení	Rozdělovač, síťový adaptér, uživatelská příručka
Záruka	Žádná záruka v případě úprav nebo nesprávného použití

Často kladené otázky - KNAVSPLIT15 KONIG

Co je rozdělovač KNAVSPLIT15 od Konigu?

KNAVSPLIT15 je AV kompozitní rozdělovač, který distribuuje kompozitní video signál a analogové stereo audio až na 8 obrazovek současně bez ztráty kvality.

Kolik obrazovek mohu k tomuto rozdělovači připojit?

Můžete připojit až 8 obrazovek (nebo jakékoliv zařízení s kompozitním vstupem) přes 8 RCA výstupů.

Jaké je maximální podporované rozlišení?

Rozdělovač podporuje maximální rozlišení 1080i u kompozitního videa.

Jaké typy audio a video signálů mohu použít?

Přijímá kompozitní video (CVBS) a analogové stereo audio (levý/pravý) přes RCA konektory.

Jak nainstalovat rozdělovač KNAVSPLIT15?

Připojte zdroj (např. kameru, DVD přehrávač) ke vstupu RCA, poté připojte každý RCA výstup k obrazovce. Poté připojte síťový adaptér a zapněte zařízení vypínačem Zap/Vyp.

Co dělat, pokud zařízení nefunguje?

Nejprve zkontrolujte RCA připojení a napájení. Pokud problém přetrvává, odpojte zařízení ze zásuvky a neotevírejte ho. Kontaktujte kvalifikovaného technika.

Jak čistit rozdělovač?

K čištění pouzdra použijte suchý hadřík. Nikdy nepoužívejte rozpouštědla, vodu nebo abrazivní prostředky.

Mohu s tímto rozdělovačem použít HDMI kabely?

Ne, tento rozdělovač je určen pouze pro kompozitní RCA signály. Pro HDMI byste potřebovali specifický HDMI rozdělovač.

Jaké jsou rozměry KNAVSPLIT15?

Rozměry jsou 300 x 125,2 x 43,5 mm (Délka x Šířka x Výška).

Je tento rozdělovač kompatibilní s vysokým rozlišením?

Ano, podporuje 1080i, což je vysoké rozlišení. Nicméně kompozitní video má nižší kvalitu ve srovnání s moderními HDMI standardy.

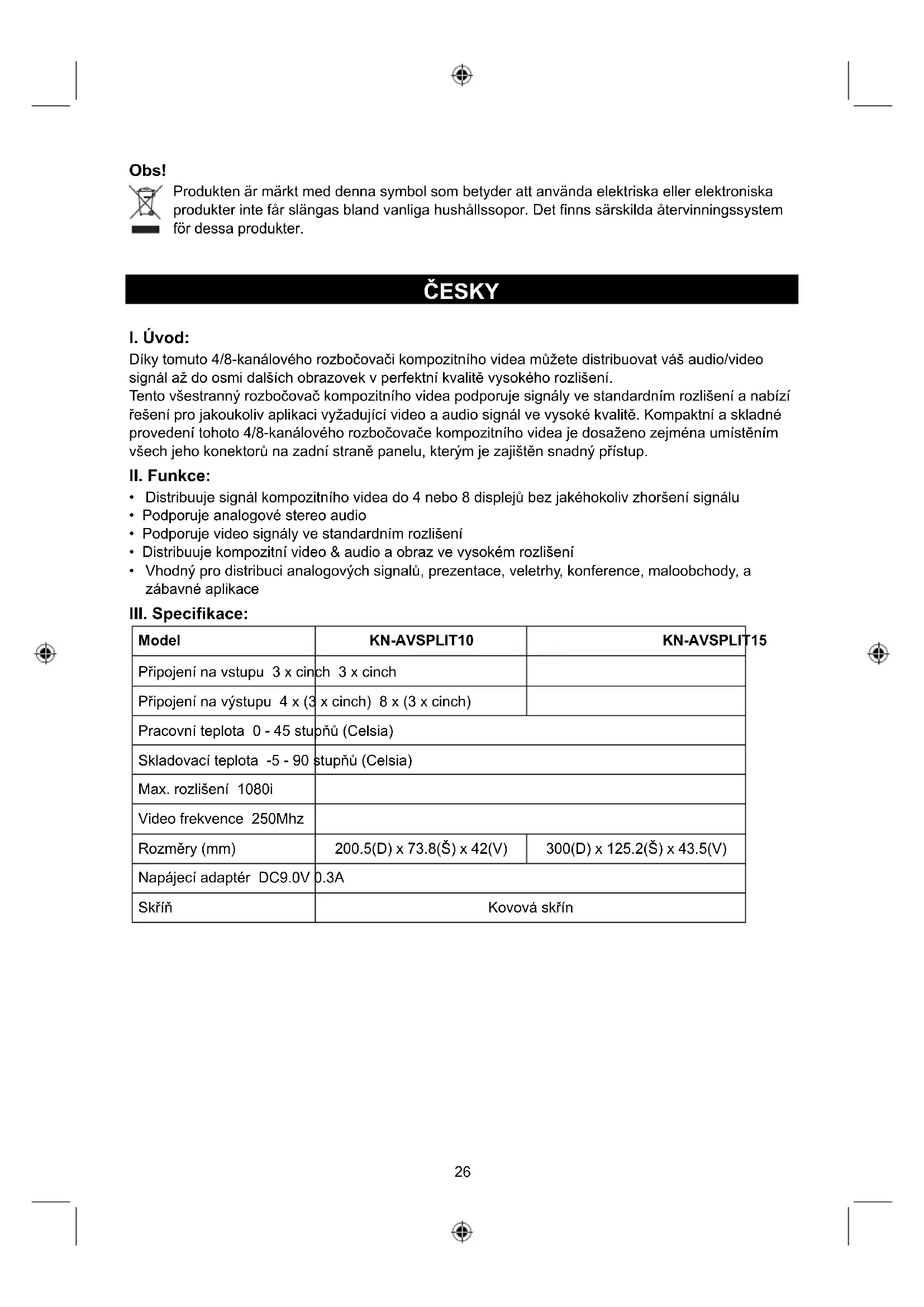

NÁVOD K OBSLUZE KNAVSPLIT15 KONIG

4/8-kanálový kompozitné Rozbočováč

MANUAL DE UTILIZARE (p. 29)

Díky tomuto 4/8-kanálového Rozbočovaci kompoztniho videoMZe distribuovat vǎs audio/video signal až do osmi dalšich obrazovek v perfektní kvalite yvsokeho rozlišeni.

Tento všestranný Rozbočováč kompositniho video podporuje signály ve standardním Rozlügen a nabíziřeşeni pro jakoukoliv aplikaci vyžadujici video a audio signal ve vysokte kvalité. Kompaktné a skladnéprovedeni tohoto 4/8-kanálového Rozbočovacekompositniho video je dosaženo zejměna umistěnévšech jeho konektoru na zadní straně panelu, kterym je zajištěn snadné prístup.

II. Funkce:

• Distribuuje signal kompozitniho video do 4 nebo 8 displeju bez jakehokoliv zhorşeni signalu
• Podporuje analogové stereo audio
• Podporuje video signály ve standardním Rozlügen
• Distribuuje kompozitni video & audio a obraz ve vysokém rozlieni
• Vhodný pro distribuci analogovych signalu, prezentace, veletry, konference, maloobchody, a zábavné aplikace

III. Specifikace:

Model	KN-AVSPLIT10	KN-AVSPLIT15
Připojení na vstupu 3 x cinch 3 x cinch
Připojení na vystupu 4 x (3 x cinch) 8 x (3 x cinch)
Pracovné teplota 0 - 45 stavnú (Celsia)
Skladovací teplota -5 - 90 stavnú (Celsia)
Max. rozlišeni 1080i
Video frekvence 250Mhz
Rozměry (mm)	200.5(D) x 73.8(Š) x 42(V)	300(D) x 125.2(Š) x 43.5(V)
Napájecí adaptér DC9.0V	0.3A
Skřín	Kovová skřín

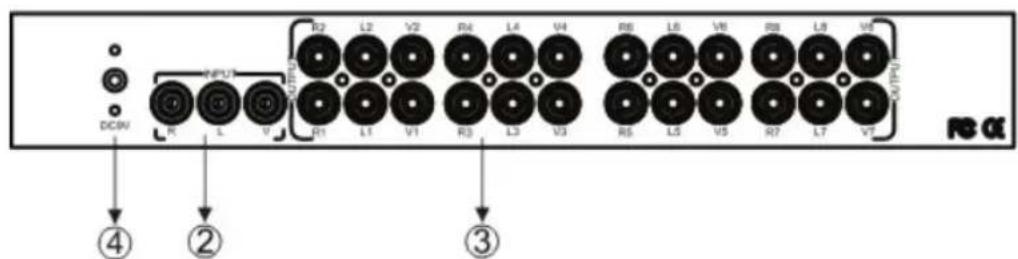

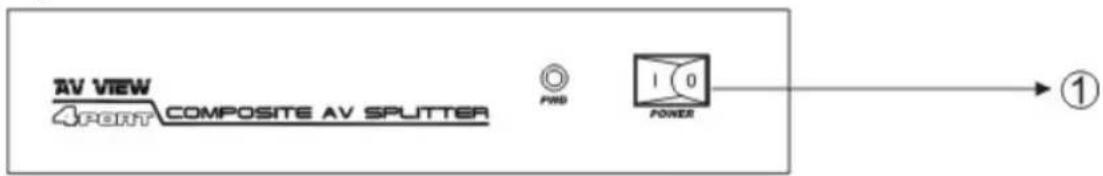

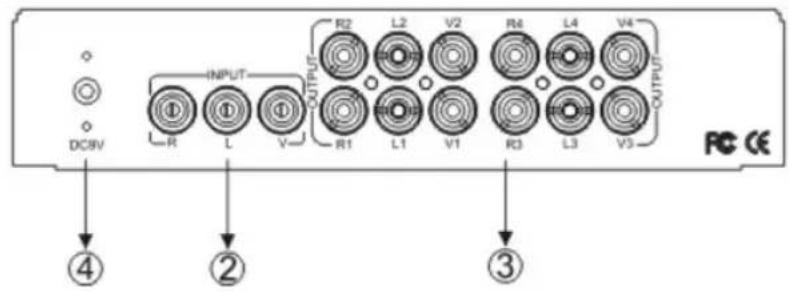

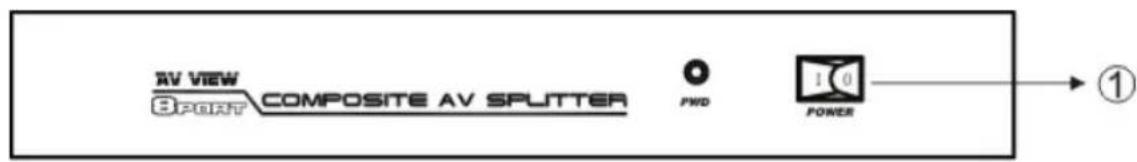

IV. Popis zarizeni

Číslo	Popis	Funkce
1	Vypínač	Zapnuti/vypnuti prístroje
2	Cinch-vstup	Vstup
3	Cinch-vystup	Vystup
4	Zdířka napájení Externí napájení

V. Instalace:

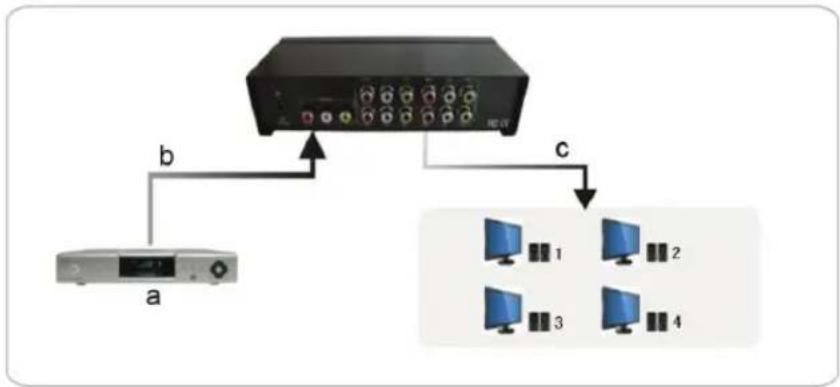

Zapojeni 4-kanálového kompozitiho AV Rozbočovace

a. Zdroj kompozitniho AV signalu
b. Vstupni signal
c. Vystupní signal

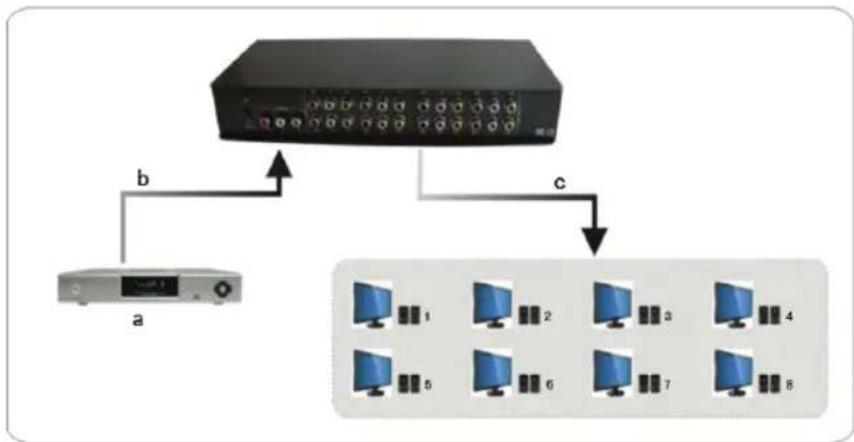

Zapojeni 8-kanalového kompozitiho AV Rozbočovace

a. Zdroj kompozitniho AV signalu
b. Vstupní signál
c. Vystupni signal

VI. Obsah baleni:

4 nebo 8-kanalovy rozbočovac
- Napajeci adaptor
- Návod

Bezpečnostní opatřeni:

Abyste snizili riziko urazu elektrickym tokem, mél by byt tento vyrobek otevren POUZE autorizovanym technikem, je-li to nezbytné. V pripadé, ze dojde k závadé, odpojté vyrobek ze sítě a od jiných zařizení. Vyrobek nevystavujte vode nebo vlhkosti.

Udrzba:

K Čišění používejte pouze suchý hadřík. Nepoužívejte Čisharpć Rozpoustédla ani abrazivné prostředky.

Záruka:

Jakékoli změny, modifikace nebo poskozeni zařizení v dusledku nasprávného zacházení se zařizením ruší platnost záruční smlouvy.

Obecné upozorněni:

Design a specifikace vyrobku mohou byt zmeneny bez (^predchozhiho upozorneni.

Vsechna loga a obchodni nazyv jsou registrované obchodni značky prfslušnych vlastniku a jsou chráněny zákonem.

Pro budouci pouziti uschovejte tento navod a obal.

Upozorněni:

Tento vyrobek je označen tímo symbolem. To znamená,Že se s vyrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým opdadem a nelze jej po skončeniŽivotnosti vyhazovat s bežným domácim opdadem. Pro likvidaci těchto vyrobku existují zvlástné sběrná střediska.
