KNAVSPLIT20 - Rozdělovač KONIG - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma KNAVSPLIT20 KONIG ve formátu PDF.
| Typ produktu | Rozbočovač AV komponent |
| Značka | KONIG |
| Model | KN-AVSPLIT20 |
| Počet výstupních portů | 4 |
| Vstupní konektory | 6 x RCA konektor (Y, Pb, Pr, audio L, audio R) |
| Výstupní konektory | 4 x (6 x RCA konektor) tedy 24 RCA zdířek |
| Maximální rozlišení | 1080p |
| Video šířka pásma | 300 MHz |
| Napájení | Síťový adaptér 9 V DC, 0,3 A |
| Rozměry (D x Š x V) | 300 x 125,2 x 43,5 mm |
| Materiál skříně | Kovový |
| Rozsah provozní teploty | 0 až 45 °C |
| Rozsah skladovací teploty | -5 až 90 °C |
| Hlavní funkce | Rozděluje komponentní video signály (YPbPr) a stereo audio na 4 obrazovky bez ztráty kvality; podporuje kompozitní signály (YCbCr) a HDTV |
| Použití | Domácí kino, prezentace, konference, digitální signage |
| Údržba | Čistěte suchým hadříkem; nepoužívejte rozpouštědla ani abrazivní prostředky |
| Bezpečnost | Neotevírejte zařízení; v případě problému odpojte; nevystavujte vodě ani vlhkosti |
| Obsah balení | Rozbočovač, síťový adaptér, uživatelská příručka |
| Záruka | Záruka zaniká při úpravách nebo nesprávném použití |
| Montáž | Sériová montáž (do skříně) |
Často kladené otázky - KNAVSPLIT20 KONIG
Dotazy uživatelů ohledně KNAVSPLIT20 KONIG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Rozdělovač ve formátu PDF zdarma! Najděte svůj návod KNAVSPLIT20 - KONIG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KNAVSPLIT20 značky KONIG.
NÁVOD K OBSLUZE KNAVSPLIT20 KONIG

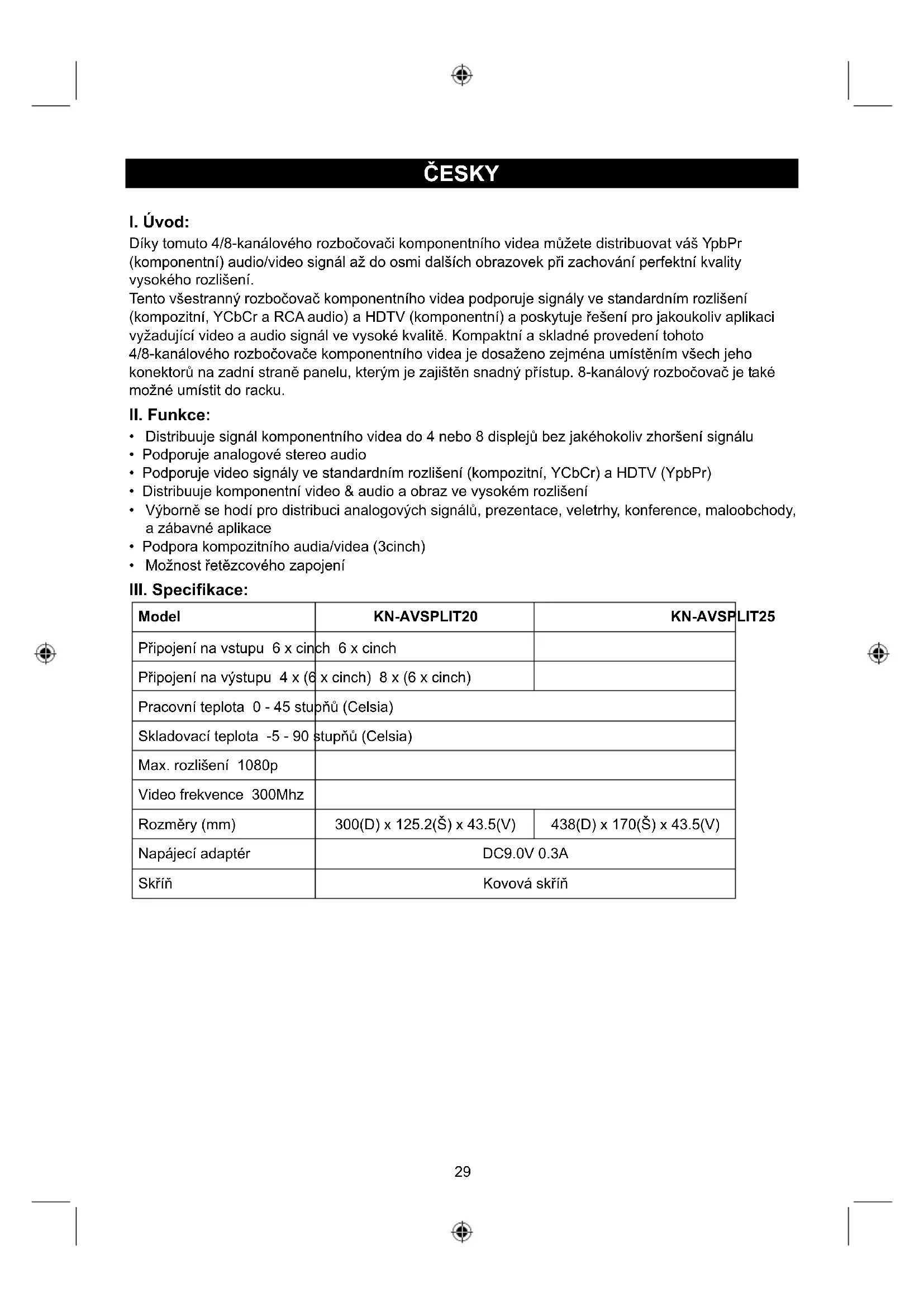

4/8-kanálový komponentní rozbočovač
MANUAL DE UTILIZARE (p. 32)
Díky tomuto 4/8-kanálového rozbočovači komponentního videa můžete distribuovat váš YpbPr (komponentní) audio/video signál až do osmi dalších obrazovek při zachování perfektní kvality vysokého rozlišení.
Tento všestranný rozbočovač komponentního video podporuje signály ve standardním rozlišení (kompozitní, YCbCr a RCA audio) a HDTV (komponentní) a poskytuje řešení pro jakoukoliv aplikaci vyžadující video a audio signál ve vysoké kvalitě. Kompaktní a skladné provedení tohoto 4/8-kanálového rozbočovače komponentního video je dosaženo zejména umístěním všech jeho konektorů na zadní straně panelu, kterým je zajištěn snadný přístup. 8-kanálový rozbočovač je také možné umístit do racku.
II. Funkce:
- Distribuuje signál komponentního videa do 4 nebo 8 displejů bez jakéhokoliv zhoršení signálu
- Podporuje analogové stereo audio
- Podporuje video signály ve standardním rozlišení (kompozitní, YCbCr) a HDTV (YpbPr)
- Distribuje komponentní video & audio a obraz ve vysokém rozlišení
- Výborně se hodí pro distribuci analogových signálů, prezentace, veletrhy, konference, maloobchody, a zábavné aplikace
- Podpora kompozitního audia/videoa (3cinch)
• Možnost řetězcového zapojení
III. Specifikace:
| Model | KN-AVSPLIT20 | KN-AVSPLIT25 |
| Připojení na vstupu 6 x cinch 6 x cinch | ||
| Připojení na výstupu 4 x (6 x cinch) 8 x (6 x cinch) | ||
| Pracovní teplota 0 - 45 stupňů (Celsia) | ||
| Skladovací teplota -5 - 90 stupňů (Celsia) | ||
| Max. rozlišení 1080p | ||
| Video frekvence 300Mhz | ||
| Rozměry (mm) | 300(D) x 125.2(Š) x 43.5(V) | 438(D) x 170(Š) x 43.5(V) |
| Napájecí adaptér | DC9.0V 0.3A | |
| Skříň | Kovová skříň | |
IV. Připojení:

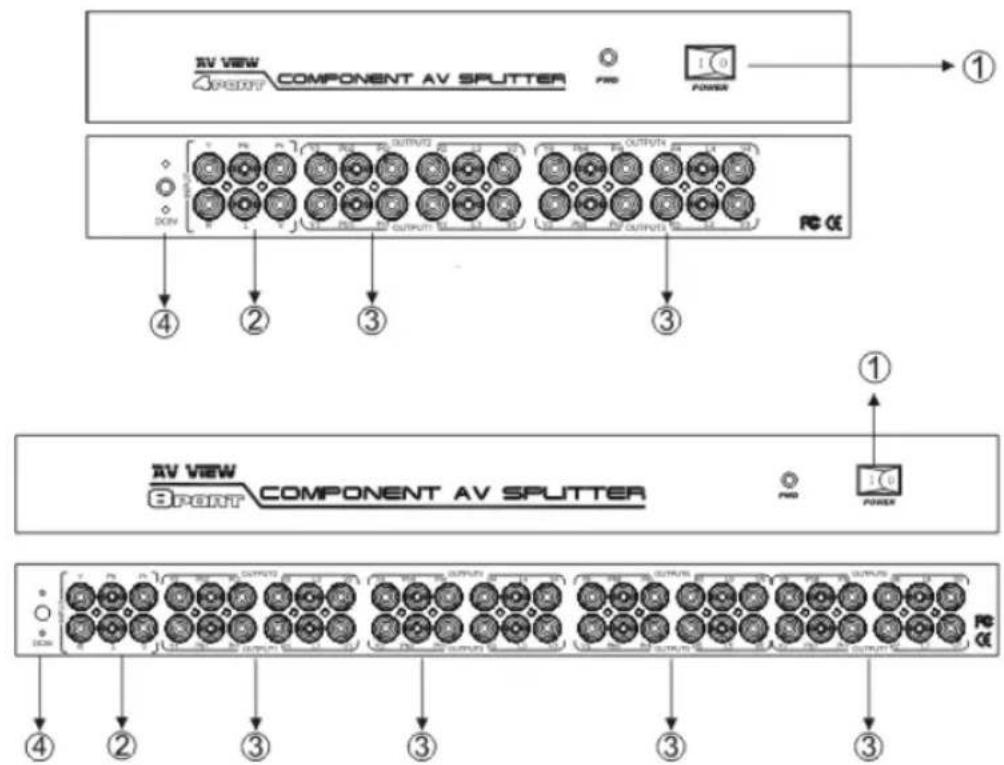

| Číslo | Popis | Funkce |
| 1 | Vypínač | Zapnutí/vypnutí přístroje |
| 2 Cinch - vstup Vstup audia/video | ||
| 3 Cinch - výstup Výstup audia/video | ||
| 4 | Zdířka napájení Externí napájení | |
V. Instalace:

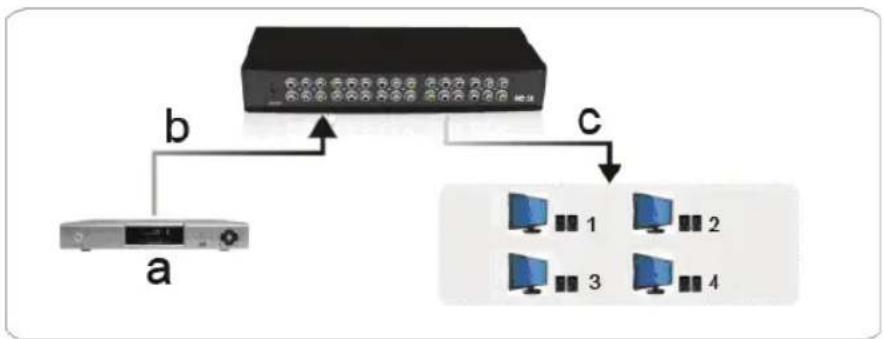

Zapojení 4-kanálového komponentního AV rozbočovače
a. Zdroj kompozitního
AV signálu
b. Vstupní signál
c. Výstupní signál

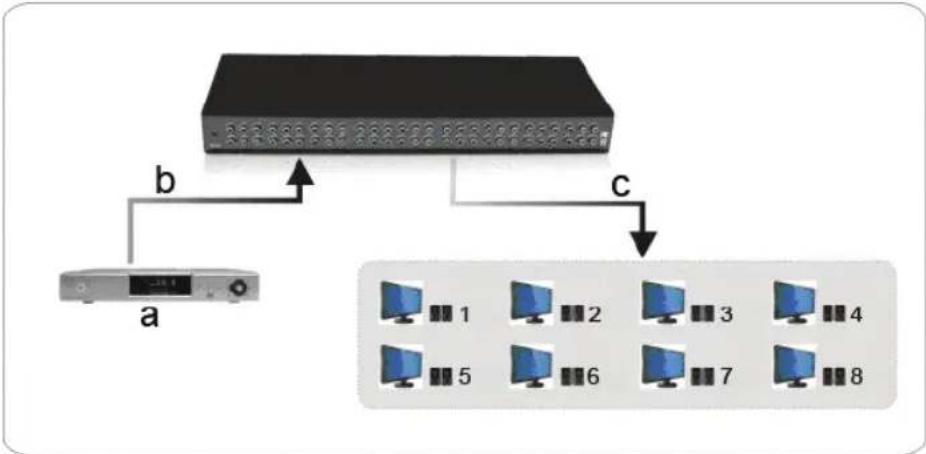

Zapojení 8-kanálového komponentního AV rozbočovače (řešení do racku)
a. Zdroj YpbPr
(komponentního)
AV signálu
b. Vstupní signál
c. Výstupní signál
VI. Obsah balení:
• 4 nebo 8-kanálový rozbočovač
- Napájecí adaptér
• Návod
Bezpečnostní opatření:
Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.
Záruka:
Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.
Obecné upozornění:
Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal.
Upozornění:
Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobku existují zvláštní sběrná střediska.
