Producttype	AV-component splitter
Merk	KONIG
Model	KN-AVSPLIT20
Aantal uitgangspoorten	4
Ingangsconnectoren	6 x RCA-connector (Y, Pb, Pr, audio L, audio R)
Uitgangsconnectoren	4 x (6 x RCA-connector) oftewel 24 RCA-aansluitingen
Maximale resolutie	1080p
Videobandbreedte	300 MHz
Voeding	Netadapter 9 V DC, 0,3 A
Afmetingen (L x B x H)	300 x 125,2 x 43,5 mm
Behuizingsmateriaal	Metaal
Bedrijfstemperatuurbereik	0 tot 45 °C
Opslagtemperatuurbereik	-5 tot 90 °C
Belangrijkste functies	Verdeelt componentsignalen (YPbPr) en stereo-audio over 4 schermen zonder kwaliteitsverlies; ondersteunt composietsignalen (YCbCr) en HDTV
Toepassingen	Home cinema, presentaties, conferenties, digitale signage
Onderhoud	Reinig met een droge doek; gebruik geen oplosmiddelen of schurende middelen
Veiligheid	Open het apparaat niet; trek de stekker uit bij problemen; stel niet bloot aan water of vocht
Inhoud van de doos	Splitter, netadapter, gebruikershandleiding
Garantie	Garantie vervalt bij wijziging of onjuist gebruik
Montage	In serie monteerbaar (in rek)

Veelgestelde vragen - KNAVSPLIT20 KONIG

Hoe sluit ik de KN-AVSPLIT20 splitter aan?

Sluit de AV-bron (dvd-speler, enz.) aan op de ingang met RCA-kabels (Y, Pb, Pr en audio L/R). Verbind de uitgangen met de schermen. Sluit de netadapter aan en schakel het apparaat in.

Welke maximale resolutie ondersteunt de KN-AVSPLIT20?

Hij ondersteunt een maximale resolutie van 1080p in HDTV.

Kan ik deze splitter gebruiken met composietsignalen?

Ja, hij ondersteunt composietsignalen (YCbCr) via dezelfde RCA-connectoren. Zorg ervoor dat de bron is ingesteld op composietuitvoer.

Hoeveel schermen kan ik aansluiten?

Het model KN-AVSPLIT20 maakt het mogelijk om 4 schermen tegelijk aan te sluiten via de 4 uitgangen (elk met 6 RCA-aansluitingen).

Heeft de splitter externe voeding nodig?

Ja, hij moet worden gevoed met de meegeleverde netadapter (9 V DC, 0,3 A). Sluit deze aan op de voedingaansluiting aan de achterzijde.

Kan ik de splitter in een rek monteren?

Ja, hij is ontworpen voor rekmontage (in serie monteerbaar). De connectoren bevinden zich aan de achterzijde voor eenvoudige bekabeling.

Wat moet ik doen als het beeld niet op een scherm verschijnt?

Controleer de RCA-verbindingen, zorg ervoor dat het apparaat is ingeschakeld en dat de bron een signaal verzendt. Test met een andere kabel of een ander scherm. Het aan-uit lampje moet branden.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen, alcohol of schurende middelen die de metalen behuizing kunnen beschadigen.

Is de splitter compatibel met stereo geluid?

Ja, hij verzendt het analoge stereo audiosignaal (linker en rechter kanaal) tegelijk met de componentvideo.

Wat moet ik doen bij een storing of elektrisch probleem?

Trek onmiddellijk de stekker uit het stopcontact. Open het apparaat niet; neem contact op met een gekwalificeerde technicus voor reparatie. De garantie vervalt bij ongeoorloofde opening.

GEBRUIKSAANWIJZING KNAVSPLIT20 KONIG

GEBRUIKSAANWIJZING (p. 11)

Met deze 4/8-poorts component videosplitter kunt u een signaal, alsmede de bijbehorende audio-stream van een enkele videobron delen tot acht beeldschermen met behoud van een schitterende hoge definitiekwaliteit.

Met ondersteuning voor zowel Standaard Definitie (YCbCr met RCA-audio) en HDTV (component) signalen, biedt deze veelzijdige component videosplitter voor vrijwel elke toepassing een schaalbare oplossing waarbij een hoge kwaliteit video- en audiosignaal vereist zijn. Een compacte, ruimtebesparende oplossing, de 8-poorts component videosplitter is rek-monteerbaar, met alle aansluitingen op het achterpaneel voor gemakkelijke toegang.

II. Kenmerken:

• Verdeelt een component videosignaal naar 4/8 schermen zonder signaalverlies
• Ondersteunt analoge stereo audio
• Ondersteunt zowel Standaard Definitie (composiet, YCbCr) en HDTV (YPbPr) videosignalen
• Verdeelt een component video & audio en hoge definitie schermen
• Zeer geschikt voor gebruik van digitale signalen, presentaties, beurzen, conferenties, kleinhandel en entertainment toepassingen
  • Composiet (3RCA) ondersteuning
  • Daisy-schakelbaar

Model	KN-AVSPLIT20	KN-AVSPLIT25
Ingangsconnector 6 x RCA	-aansluiting 6 x RCA-aansluiting
Uitgangsconnector 4 x (6 x RCA-aansluiting)	8 x (6 x RCA-aansluiting)
Bedrijfstemperatuur 0 tot 45 graden (Celsius)
Opslagtemperatuur -5 tot 90 graden (Celsius)
Max resolutie 1080p
Videobandbreedte	300
Afmetingen (mm) 300 x 12	5.2 x 43.5 (L x B x H) 438 x 170 x	43.5 (L x B x H)
Voedingsadapter 9.0 V DC	- 0,3 A
Behuizing	Metaal

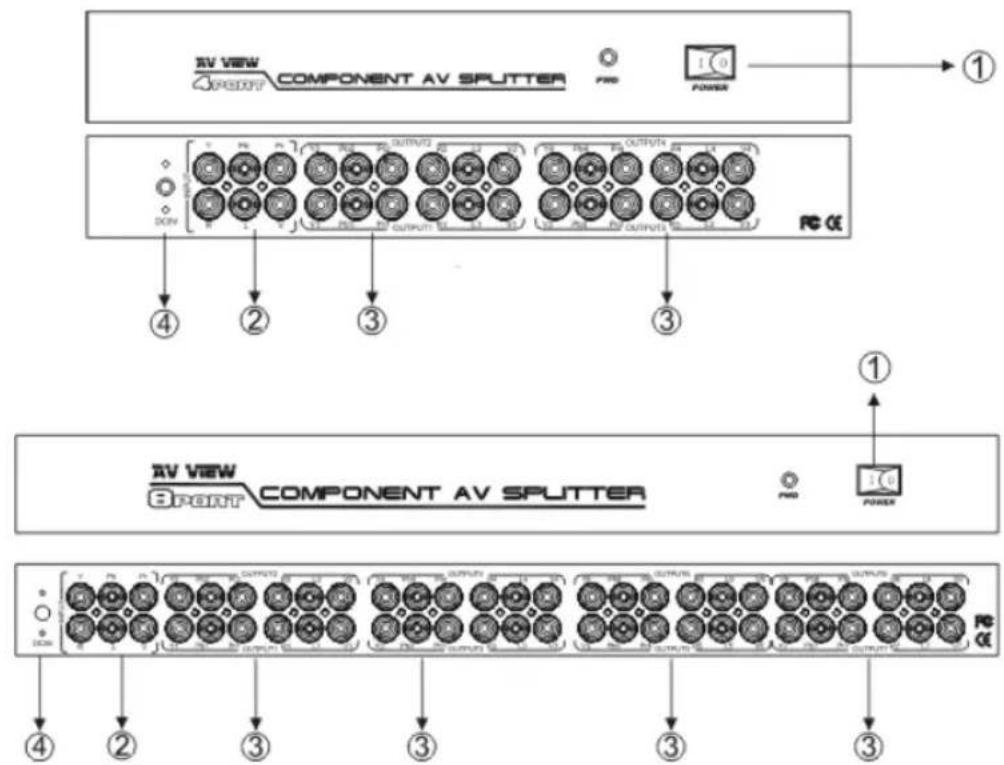

IV. Aansluitingen:

Nummer	Model	Functie
1	Voeding	Voedingsschakelaar
2	Ingang RCA-aansluiting	Ingang audio & video-apparaat
3 Uitgang RCA-aansluiting Uitgang audio & video-apparaat
4	Voedingsaansluiting	Externe voeding

V. Installatie:

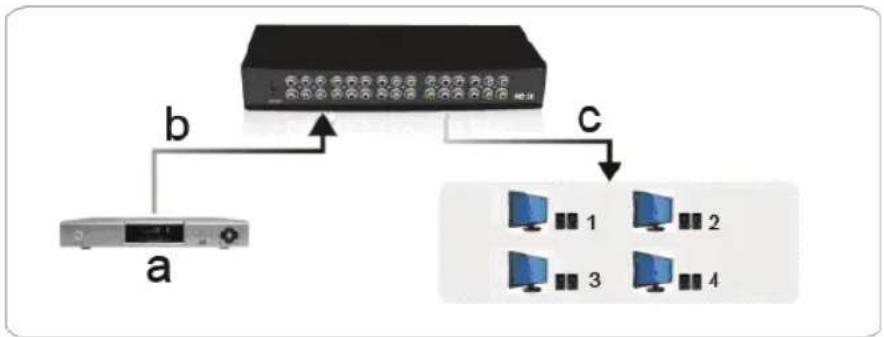

4-Poorts component AV-splittertoepassing

a. Elke AV samengestelde signaalbron
b. Ingangssignaal
c. Uitgangssignaal


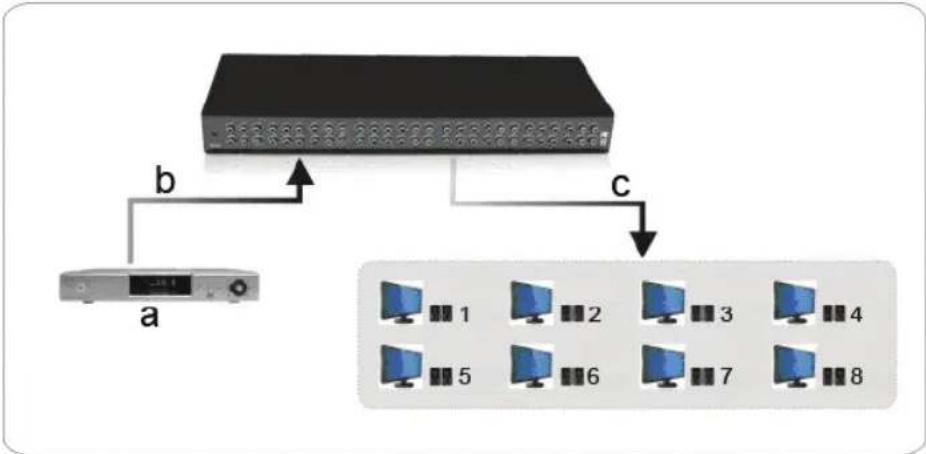

8-Poorts component AV-splittertoepassing (rek-gemonteerd)

a. Elke AV YpbPr (component) signaalbron b. Ingangssignaal c. Uitgangssignaal

VI. Inhoud van de verpakking:

• 4 of 8-poorts splitter
• Voedingsadapter
- Handleiding

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
