KNAVSPLIT20 - Distribuitor KONIG - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului KNAVSPLIT20 KONIG în format PDF.
| Tip produs | Distribuitor AV component |
| Marcă | KONIG |
| Model | KN-AVSPLIT20 |
| Număr de porturi de ieșire | 4 |
| Conectori de intrare | 6 x conector RCA (Y, Pb, Pr, audio L, audio R) |
| Conectori de ieșire | 4 x (6 x conector RCA) adică 24 prize RCA |
| Rezoluție maximă | 1080p |
| Lățime de bandă video | 300 MHz |
| Alimentare | Adaptor de curent 9 V CC, 0,3 A |
| Dimensiuni (L x l x H) | 300 x 125,2 x 43,5 mm |
| Material carcasă | Metalic |
| Interval de temperatură de funcționare | 0 până la 45 °C |
| Interval de temperatură de depozitare | -5 până la 90 °C |
| Funcții principale | Distribuie semnale video component (YPbPr) și audio stereo pe 4 ecrane fără pierderi de calitate; suportă semnale composite (YCbCr) și HDTV |
| Aplicații | Home cinema, prezentări, conferințe, afișaj dinamic |
| Întreținere | Curățați cu o cârpă uscată; nu utilizați solvenți sau produse abrazive |
| Securitate | Nu deschideți aparatul; deconectați în caz de problemă; nu expuneți la apă sau umiditate |
| Conținutul cutiei | Distribuitor, adaptor de curent, ghid de utilizare |
| Garanție | Garanție anulată în caz de modificare sau utilizare incorectă |
| Montare | Montabil în serie (în dulap) |
Întrebări frecvente - KNAVSPLIT20 KONIG
Întrebările utilizatorilor despre KNAVSPLIT20 KONIG
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Distribuitor în format PDF gratuit! Găsiți manualul dvs. KNAVSPLIT20 - KONIG și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. KNAVSPLIT20 mărcii KONIG.

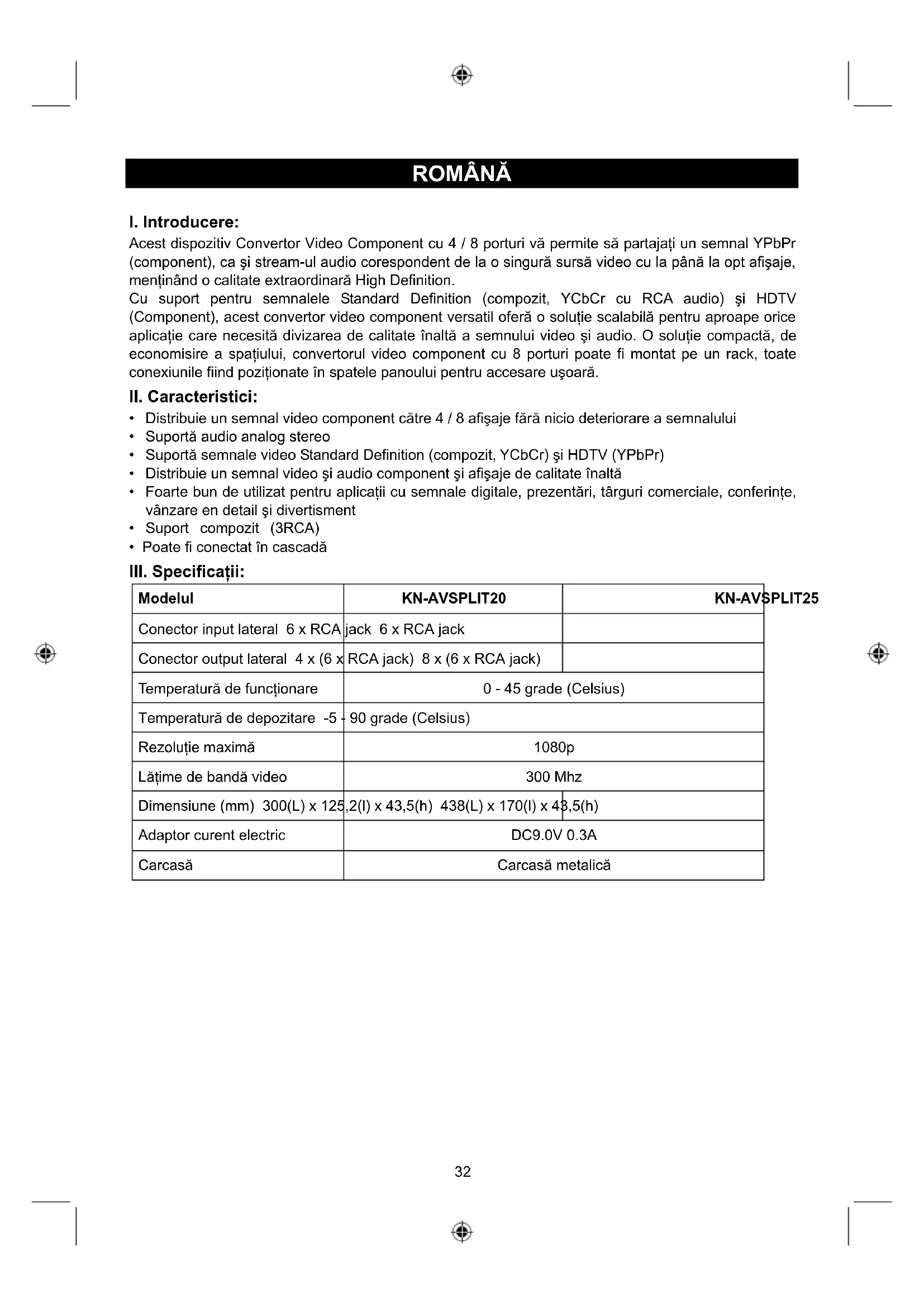

MANUAL DE UTILIZARE KNAVSPLIT20 KONIG
Convertor component cu 4 sau 8 porturi
Acest dispozitiv Convertor Video Component cu 4 / 8 porturi vă permite să partajați un semnal YPbPr (component), ca și stream-ul audio corespondent de la o singură sursă video cu la până la opt afișaje, menținând o calitate extraordinară High Definition.
Cu suport pentru semnalele Standard Definition (compozit, YCbCr cu RCA audio) și HDTV (Component), acest convertor video component versatil oferă o soluție scalabilă pentru aproape orice aplicație care necesită divizarea de calitate înaltă a semnului video și audio. O soluție compactă, de economisire a spațiului, convertorul video component cu 8 porturi poate fi montat pe un rack, toate conexiunile fiind poziționate în spatele panoului pentru accesare ușoară.
II. Caracteristici:
- Distribuie un semnal video component câtre 4 / 8 afișaje fără nicio deteriorare a semnalului
- Suportă audio analog stereo
- Suportă semnale video Standard Definition (compozit, YCbCr) și HDTV (YPbPr)
- Distribuie un semnal video și audio component și afișaje de calitate înaltă
- Foarte bun de utilizat pentru aplicații cu semnale digitale, prezentări, târguri comerciale, conferințe, vânzare en detail și divertisment
- Suport compozit (3RCA)
- Poate fi conectat în cascadă
III. Specificații:
| Modelul | KN-AVSPLIT20 | KN-AVSPLIT25 |
| Conector input lateral 6 x RCA | jack 6 x RCA jack | |
| Conector output lateral 4 x (6 x RCA jack) | 8 x (6 x RCA jack) | |
| Temperatură de funcționare | 0 - 45 grade (Celsius) | |
| Temperatură de depozitare -5 - | 90 grade (Celsius) | |
| Rezoluție maximă | 1080p | |
| Lățime de bandă video | 300 Mhz | |
| Dimensiune (mm) 300(L) x 125,2(I) x 43,5(h) 438(L) x 170(I) x 43,5(h) | ||
| Adaptor curent electric | DC9.0V 0.3A | |
| Carcasă | Carcasă metalică | |

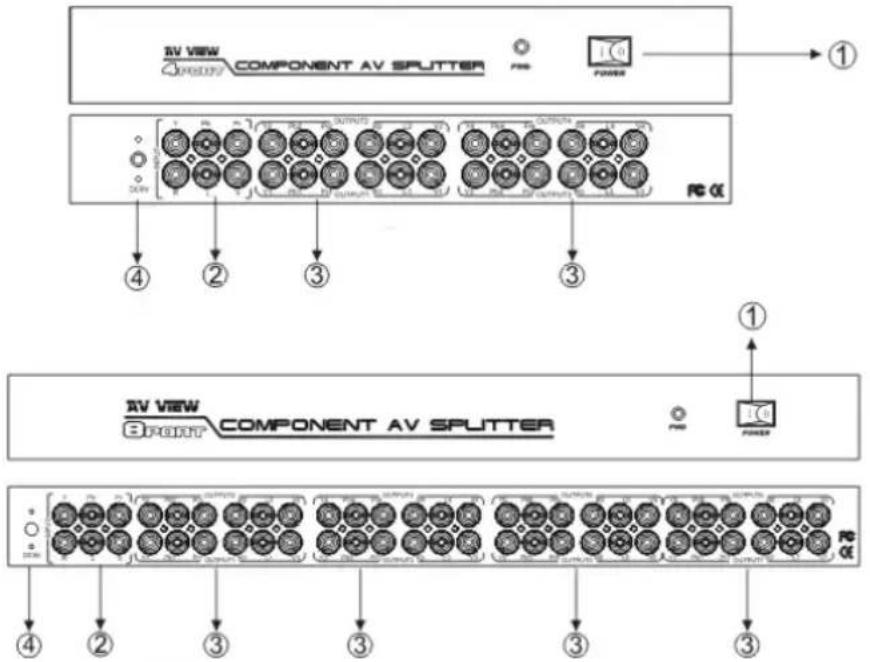

IV. Conexiuni:
| Numărul | Modelul | Funcția |
| 1 | Curent electric în | |
| 2 | Fișa jack input RCA | Input audio & video pentru dispozitiv |
| 3 Output RCA jack Output audio & video pentru dispozitiv | ||
| 4 | Fișă jack curent electric Curent electric extern | |
Întrerupător curent electri
V. Instalare:
Aplicatie a convertorului AV component cu 4 porturi
a. Orice sursă de semnal compozit AV
b. Semnal de intrare
c. Semnal de ieşire
Aplicație a convertorului AV component cu 8 porturi (montat în rack)
a. Orice sursă de
semnal YpbPr
(component)
b. Semnal de intrare
c. Semnal de ieşire
VI. Continutul pachetului:
- Convertor cu 4 sau 8 porturi
- Adaptor current electric
- Manual
Măsuri de siguranță:
Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul aparitiei unei probleme. Nu expuneți produsul apei sau umezelii.
Întreținere:
Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.
Garantie:
Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.
Generalități:
Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.
Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.
Păstrați acest manual și ambalajul pentru consultări ulterioare.
Atentie:
Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
