ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KNAVSPLIT20 KONIG

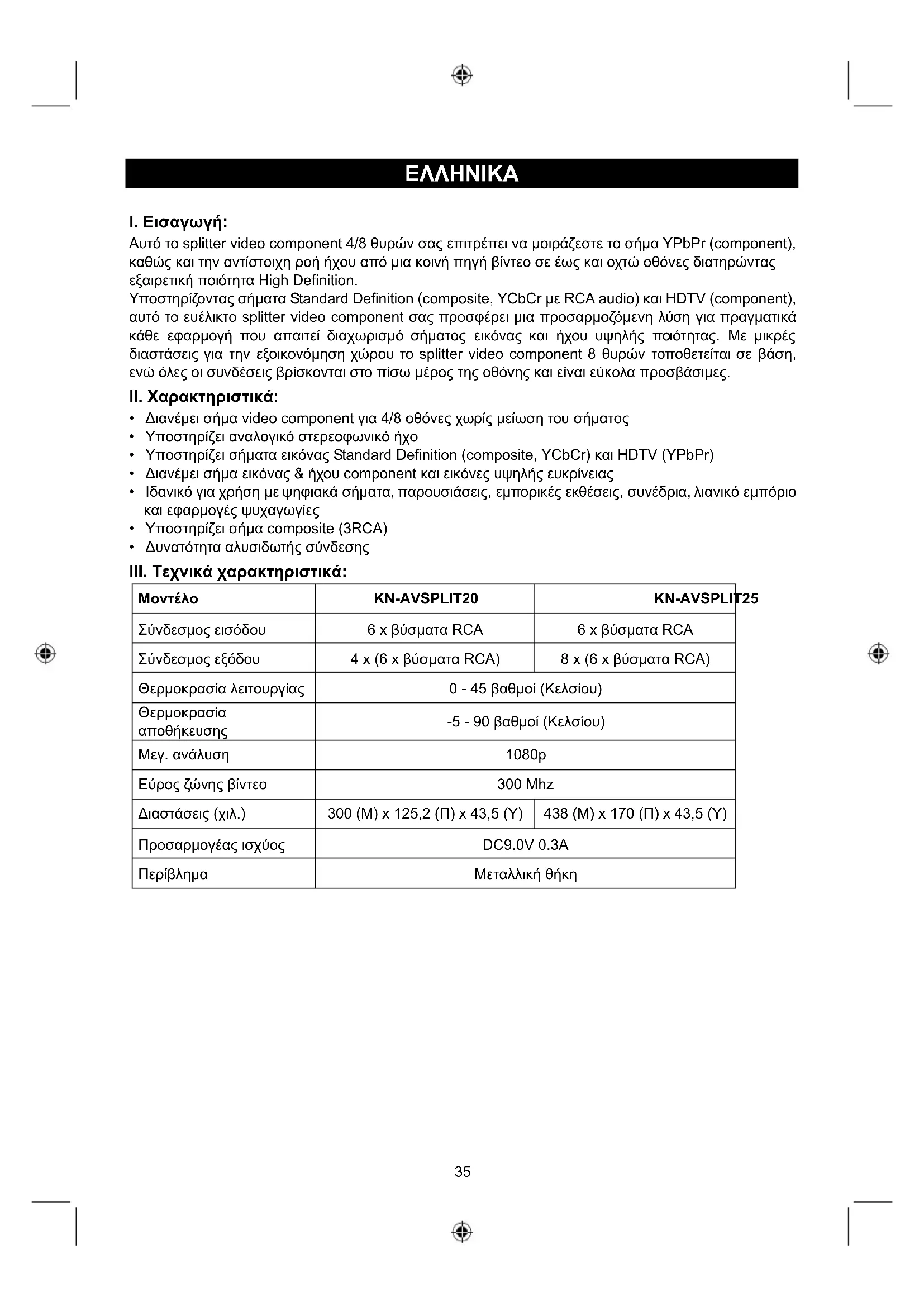

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 35)
Splitter component 4 ή 8 θυρών
Αυτό το splitter video component 4/8 θυρών σας επιτρέπει να μοιράζεστε το σήμα ΥΡβΡ (component), καθώς και την αντίστοιχη ροή ήχου από μια κοινή πηγή βίντεο σε έως και οχτώ οθόνες διατηρώντας εξαιρετική ποιότητα High Definition.
Υποστηρίζοντας σήματα Standard Definition (composite, YCbCr με RCA audio) και HDTV (component), αυτό το ευέλικτο splitter video component σας προσφέρει μια προσαρμοζόμενη λύση για πραγματικά κάθε εφαρμογή που απαιτεί διαχωρισμό σήματος εικόνας και ήχου υψηλής ποιότητας. Με μικρές διαστάσεις για την εξοικονόμηση χώρου το splitter video component 8 θυρών τοποθετείται σε βάση, ενώ όλες οι συνδέσεις βρίσκονται στο πίσω μέρος της οθόνης και είναι εύκολα προσβάσιμες.
II. Характηριστικά:
• Διανέμει σήμα video component για 4/8 οθόνες χωρίς μείωση του σήματος
- Υποστηρίζει αναλογικό στερεοφωνικό ήχο
- Υποστηρίζει σήματα εικόνας Standard Definition (composite, YCbCr) και HDTV (YPbPr)
• Διανέμει σήμα εικόνας & ήχου component και εικόνες υψηλής ευκρίνειας
- Ιδανικό για χρήση με ψηφιακά σήματα, παρουσιάσεις, εμπορικές εκθέσεις, συνέδρια, λιανικό εμπόριο και εφαρμογές ψυχαγωγίες
- Υποστηρίζει σήμα composite (3RCA)
• Δυνατότητα αλυσιδωτής σύνδεσης
III. Τεχνικά χαρακτηριστικά:
| Μοντέλο | KN-AVSPLIT20 | KN-AVSPLIT |
| Σύνδεσμος εισόδου | 6 x βύσματα RCA | 6 x βύσματα RCA |
| Σύνδεσμος εξόδου | 4 x (6 x βύσματα RCA) | 8 x (6 x βύσματα RCA) |
| Θερμοκρασία λειτουργίας | 0 - 45 βαθμοί (Κελσίου) | |
| Θερμοκρασία αποθήκευσης | -5 - 90 βαθμοί (Κελσίου) | |
| Μεγ. ανάλυση | 1080p | |
| Εύρος ζώνης βίντεο | 300 Mhz | |
| Διαστάσεις (χιλ.) | 300 (M) x 125,2 (Π) x 43,5 (Y) | 438 (M) x 170 (Π) x 43,5 (Y) |
| Προσαρμογέας ισχύος | DC9.0V 0.3A | |
| Περίβλημα | Μεταλλική θήκη | |
T25

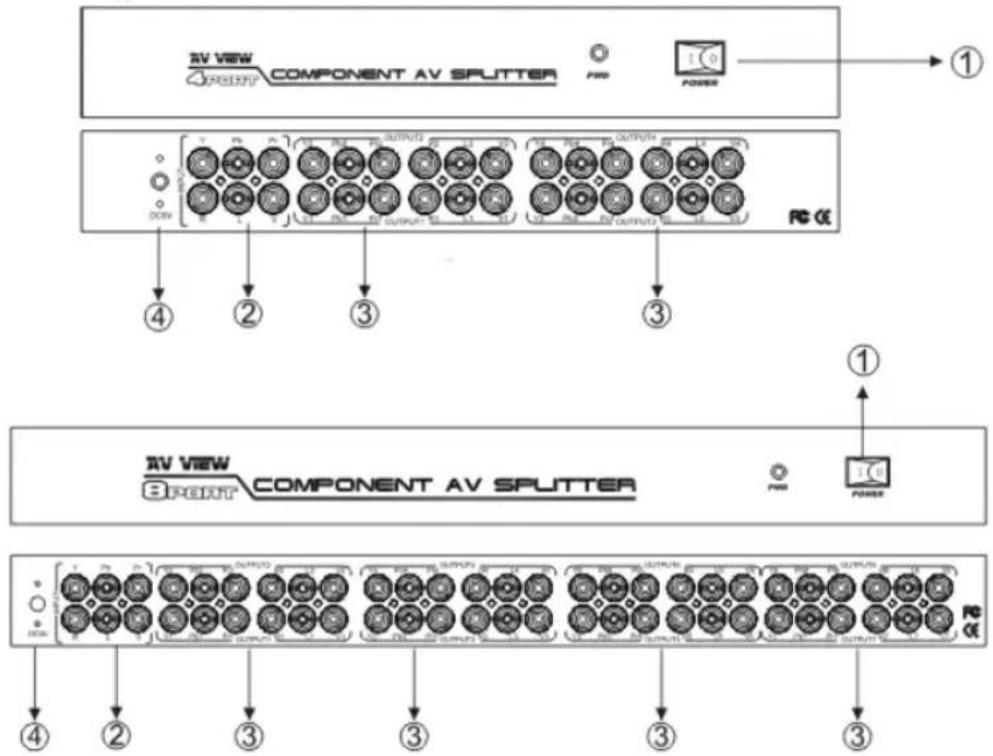

IV. Συνδέσεις:
| 1 | Διακόπτης ισχύος | Ενεργοποίηση/απενεργοποίηση |
| 2 | Βύσμα εισόδου RCA | Συσκευή εισόδου ήχου & εικόνας |
| 3 | Βύσμα εξόδου RCA | Συσκευή εξόδου ήχου & εικόνας |
| 4 | Βύσμα τροφοδοσίας | Εξωτερική τροφοδοσία |
V. Εγκατάσταση:

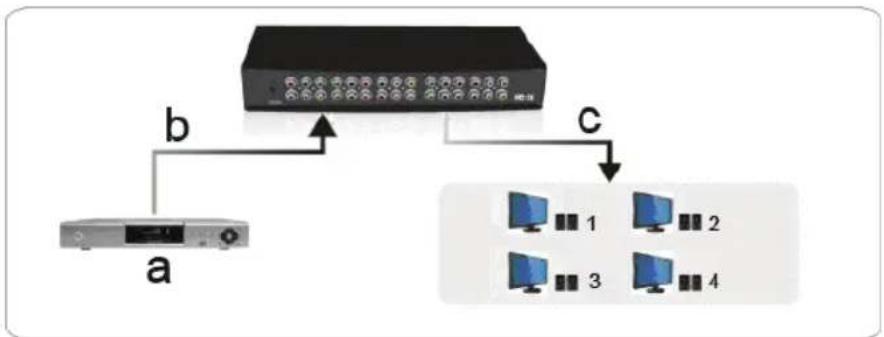

Εφαρμογή Splitter AV component 4 θυρών
a. Οποιαδήποτε πηγή σήματος AV composite
b. Σήμα εισόδου
c. Σήμα εξόδου


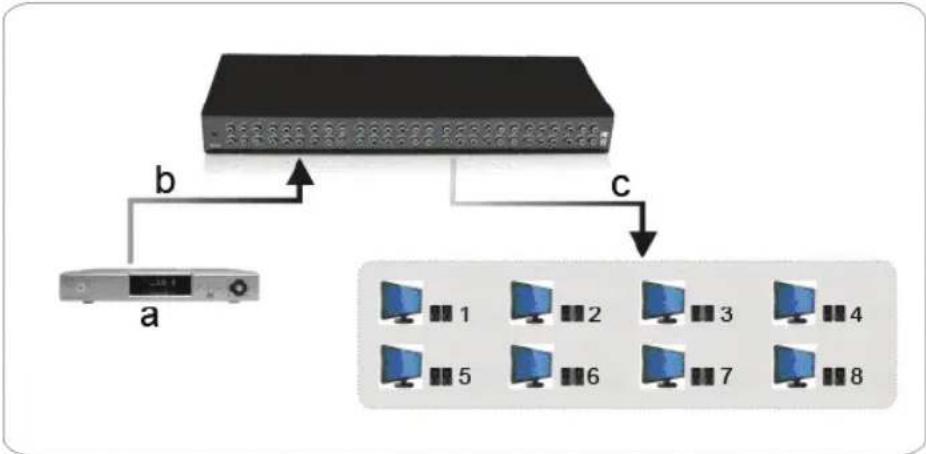

Εφαρμογή Splitter AV component 8 θυρών (τοποθετημένο σε βάση)
a. Οποιαδήποτε πηγή σήματος AV YPbPr (component)
b. Σήμα εισόδου
c. Σήμα εξόδου
VI. Περιεχόμενα συσκευασίας:
- Splitter 4 ή 8 θυρών
• Προσαρμογέας ισχύος
• Εγχειρίδιο
Οδηγίες ασφαλείας:
Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
Συντήρηση:
Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.
Εγγύηση:
Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.
Γενικά:
Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.
Προσοχή:
Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
