NÁVOD K OBSLUZE KNAVSPLIT10 KONIG

4/8-kanálový kompozitní rozbočovač

MANUAL DE UTILIZARE (p. 29)

Díky tomuto 4/8-kanálového rozbočovači kompozitního videa můžete distribuovat váš audio/video signál až do osmi dalších obrazovek v perfektní kvalitě vysokého rozlišení.

Tento všestranný rozbočovač kompozitního videa podporuje signály ve standardním rozlišení a nabízí řešení pro jakoukoliv aplikaci vyžadující video a audio signál ve vysoké kvalitě. Kompaktní a skladné provedení tohoto 4/8-kanálového rozbočovače kompozitního videa je dosaženo zejména umístěním všech jeho konektorů na zadní straně panelu, kterým je zajištěn snadný přístup.

II. Funkce:

• Distribuje signál kompozitního videa do 4 nebo 8 displejů bez jakéhokoliv zhoršení signálu
• Podporuje analogové stereo audio
• Podporuje video signály ve standardním rozlišení
• Distribuuje kompozitní video & audio a obraz ve vysokém rozlišení
• Vhodný pro distribuci analogových signalů, prezentace, veletrhy, konference, maloobchody, a zábavné aplikace

III. Specifikace:

Model	KN-AVSPLIT10	KN-AVSPLIT15
Připojení na vstupu 3 x cinch	3 x cinch
Připojení na výstupu 4 x (3 x cinch)	8 x (3 x cinch)
Pracovní teplota 0 - 45 stupňů (Celsia)
Skladovací teplota -5 - 90	stupňů (Celsia)
Max. rozlišení 1080i
Video frekvence 250Mhz
Rozměry (mm)	200.5(D) x 73.8(Š) x 42(V)	300(D) x 125.2(Š) x 43.5(V)
Napájecí adaptér DC9.0V	0.3A
Skřín	Kovová skřín

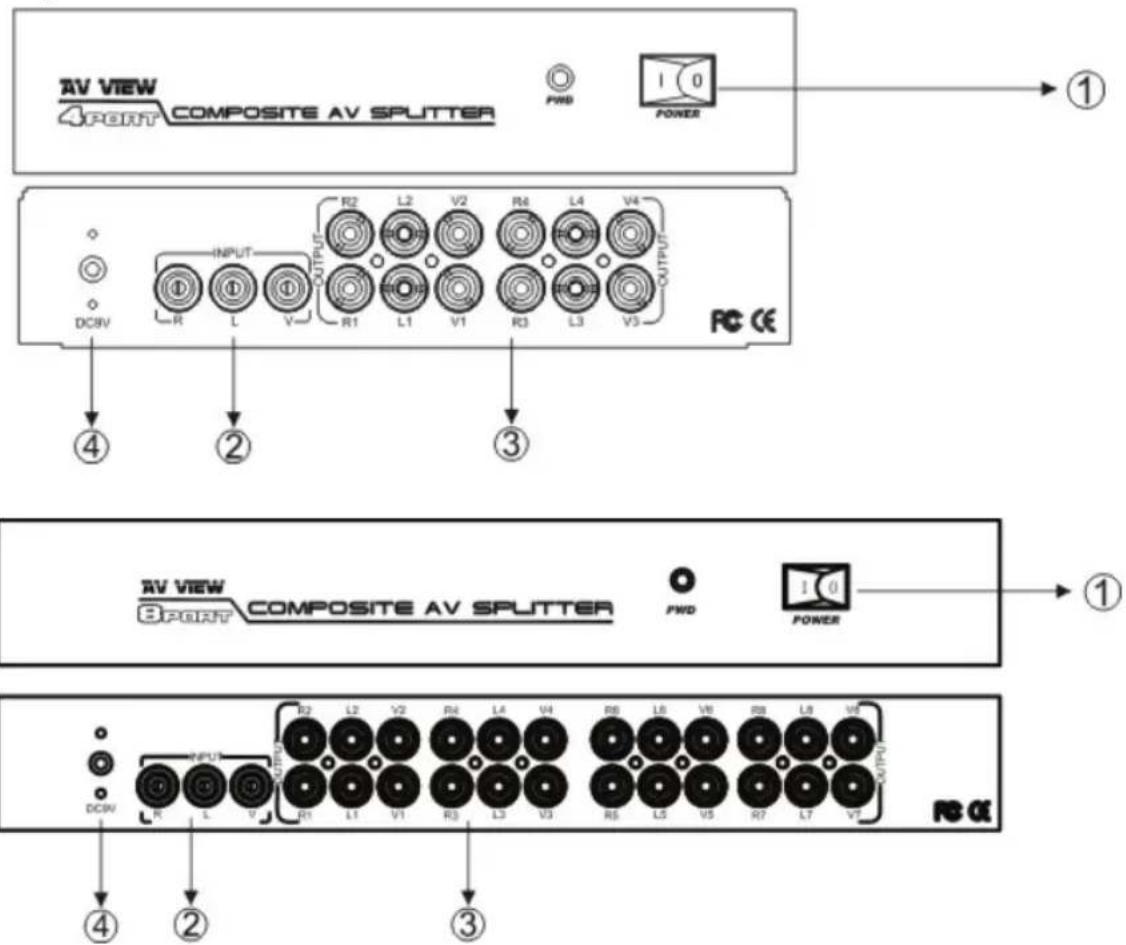

IV. Popis zařízení

AV VIEW 4PORT COMPOSITE AV SPLITTER PWB POWER ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳

Číslo	Popis	Funkce
1	Vypínač	Zapnutí/vypnutí přístroje
2	Cinch-vstup	Vstup
3	Cinch-výstup	Výstup
4	Zdířka napájení Externí napájení

audia/video

audia/video

V. Instalace:

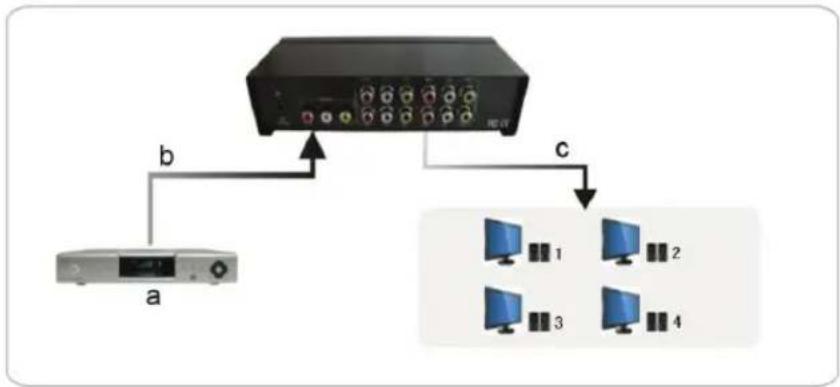

Zapojení 4-kanálového kompozitního AV rozbočovače


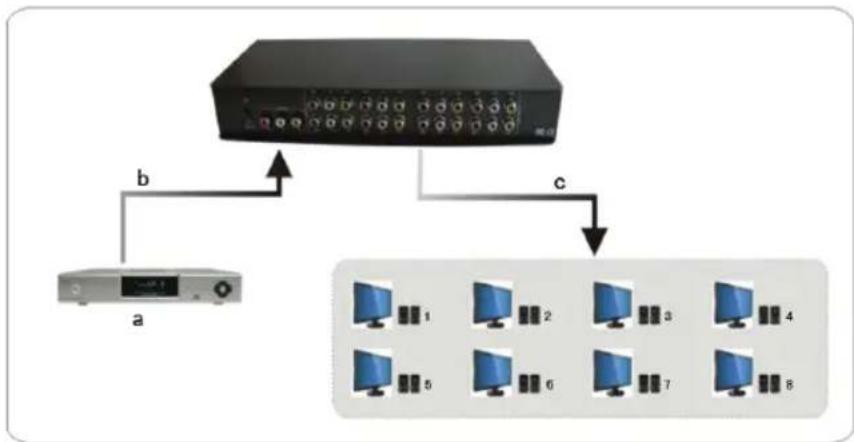

Zapojení 8-kanálového kompozitního AV rozbočovače

a. Zdroj kompozitního AV signálu
b. Vstupní signál
c. Výstupní signál

VI. Obsah balení:

• 4 nebo 8-kanálový rozbočovač
- Napájecí adaptér
• Návod

Bezpečnostní opatření:

UPOZORNĚNÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM ÓPPNA INTE

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobku existují zvláštní sběrná střediska.
