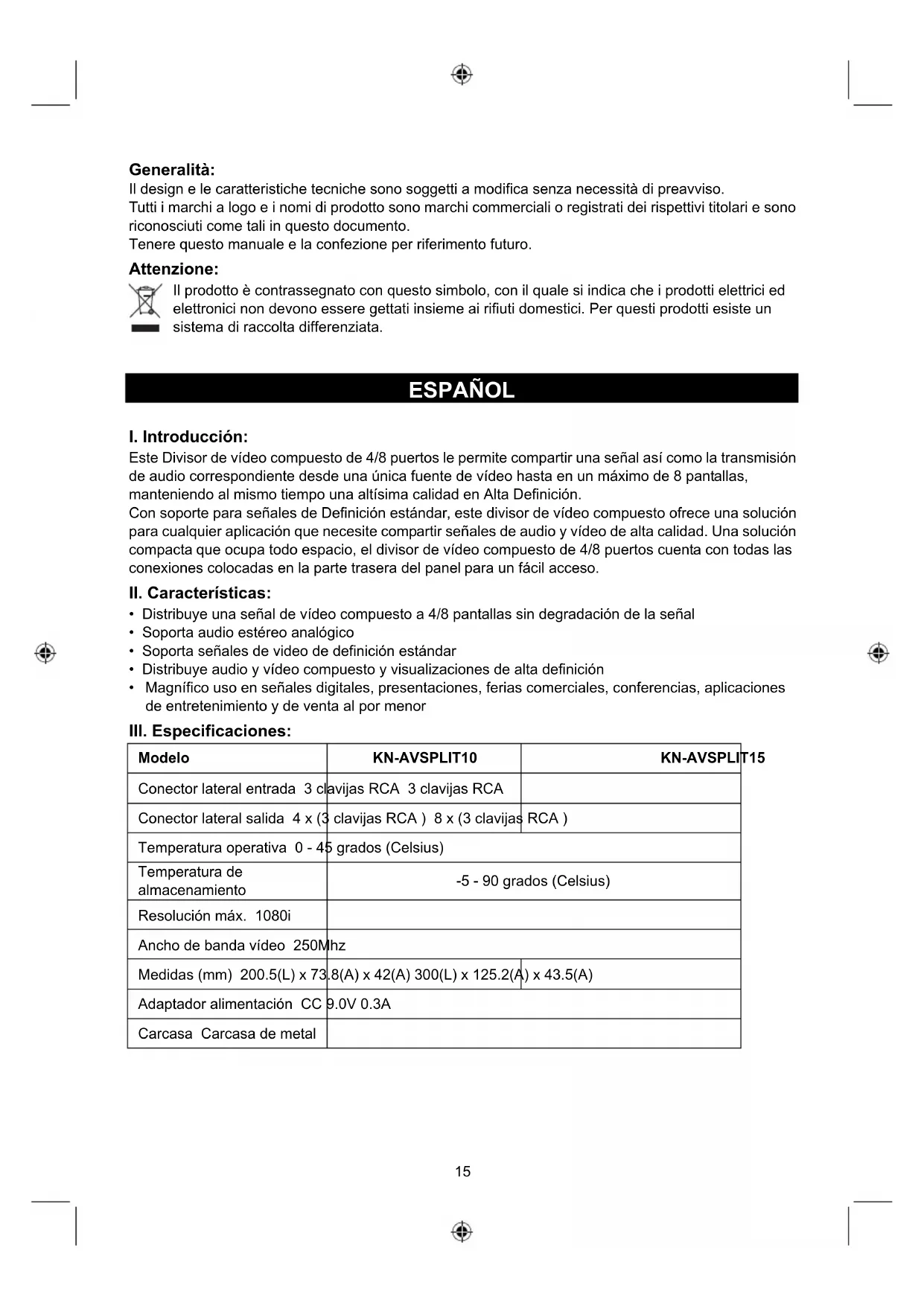

MANUAL DE USUARIO KNAVSPLIT10 KONIG

Divisor de vídeo compuesto de 4 u 8 puertos

HASZNÁLATI ÚTMUTATÓ (o. 18.)

Este Divisor de vídeo compuesto de 4/8 puertos le permite compartir una señal así como la transmisión de audio correspondiente desde una única fuente de vídeo hasta en un máximo de 8 pantallas, manteniendo al mismo tiempo una altísima calidad en Alta Definición.

Con soporte para señales de Definición estándar, este divisor de vídeo compuesto ofrece una solución para cualquier aplicación que necesite compartir señales de audio y vídeo de alta calidad. Una solución compacta que ocupa todo espacio, el divisor de vídeo compuesto de 4/8 puertos cuenta con todas las conexiones colocadas en la parte trasera del panel para un fácil acceso.

II. Características:

• Distribuye una señal de vídeo compuesto a 4/8 pantallas sin degradación de la señal
• Soporta audio estéreo analógico
• Soporta señales de video de definición estándar
• Distribuye audio y vídeo compuesto y visualizaciones de alta definición
• Magnífico uso en señales digitales, presentaciones, ferias comerciales, conferencias, aplicaciones de entretenimiento y de venta al por menor

III. Especificaciones:

Modelo	KN-AVSPLIT10	KN-AVSPLIT15
Conector lateral entrada 3 clavijas RCA 3 clavijas RCA
Conector lateral salida 4 x (3 clavijas RCA) 8 x (3 clavijas RCA)
Temperatura operativa 0 - 45 grados (Celsius)
Temperatura de almacenamiento	-5 - 90 grados (Celsius)
Resolución máx. 1080i
Ancho de banda vídeo 250Mhz
Medidas (mm) 200.5(L) x 73.8(A) x 42(A) 300(L) x 125.2(A) x 43.5(A)
Adaptador alimentación CC 9.0V 0.3A
Carcasa Carcasa de metal

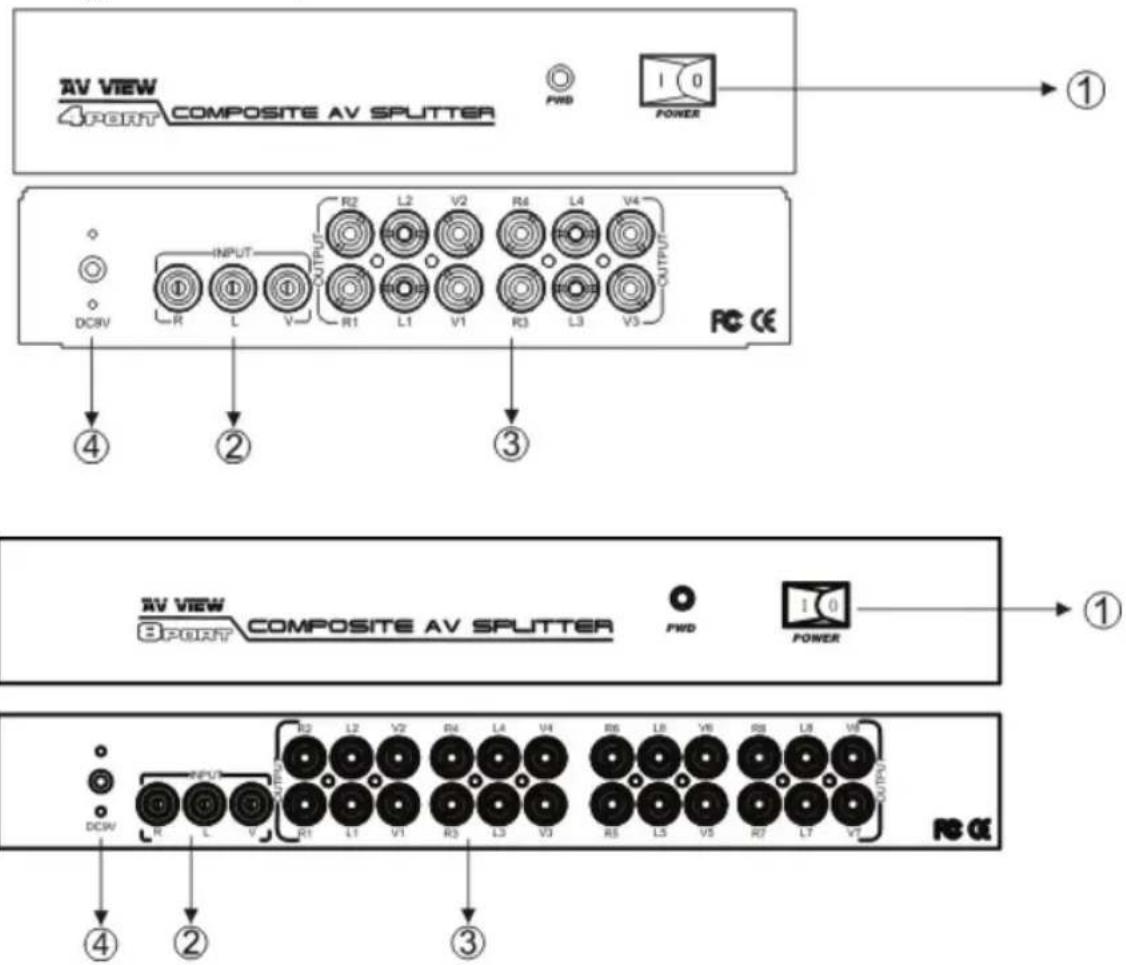

IV. Vista general del dispositivo

AV VIEW 4POINT COMPOSITE AV SPLITTER PWD POWER ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Número	Modelo	Función
1	Alimentación	Conmutador
2 Clavija entrada RCA Entrada de dispositivo de vídeo y audio
3 Clavija salida RCA Salida de dispositivo de vídeo y audio
4 Clavija de alimentación Alimentación externa

V. Instalación:

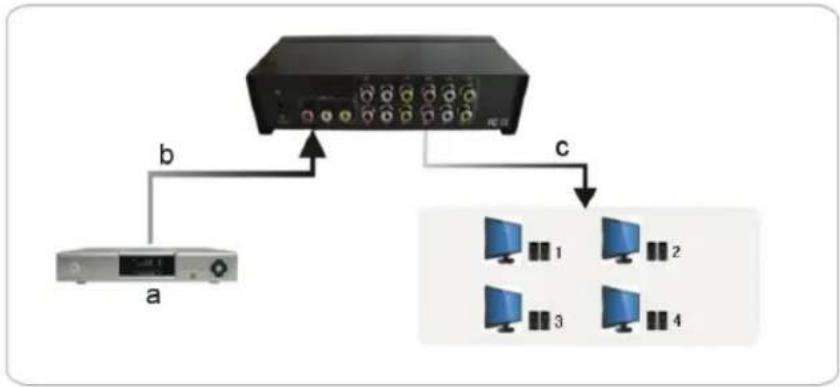

Aplicación del divisor AC compuesto de 4 puertos

a. Cualquier fuente de señal AV Compuesta
b. Señal de entrada
c. Señal de salida

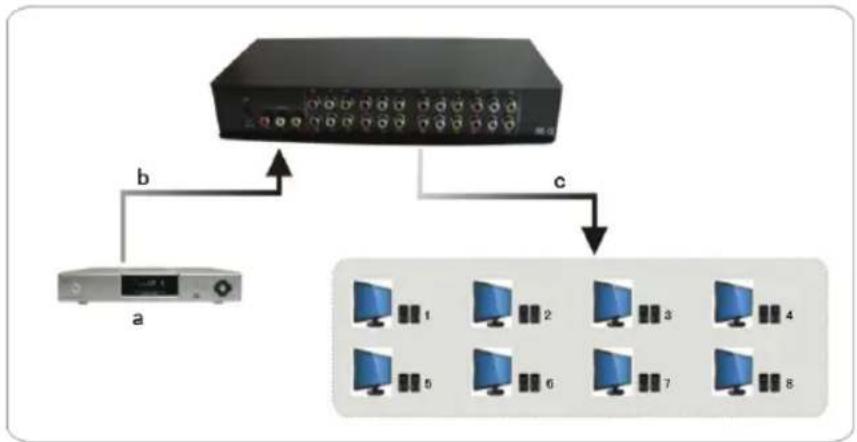

Aplicación del divisor AC compuesto de 8 puertos

a. Cualquier fuente de señal AV Compuesta
b. Señal de entrada
c. Señal de salida

VI. Contenido del embalaje:

• Divisor de 4 u 8 puertos
- Adaptador alimentación
- Manual

Medidas de seguridad:

ATENCIÓN RIESGO DE ELECTROCUCIÓN NO ABRIR

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
