KNAVSPLIT10 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KNAVSPLIT10 KONIG au format PDF.
| Type de produit | Répartiteur de signaux vidéo composite (AV) 4/8 ports |
| Modèle | KN-AVSPLIT10 (4 ports) ou KN-AVSPLIT1 (8 ports selon notice, mais KNAVSPLIT10 est le modèle 4/8) |
| Marque | Konig |
| Connecteurs d'entrée | 3 x RCA (vidéo composite + audio stéréo) |
| Connecteurs de sortie | 4 x (3 x RCA) ou 8 x (3 x RCA) selon version |
| Résolution maximale | 1080i |
| Bande passante vidéo | 250 MHz |
| Prise en charge audio | Stéréo analogique |
| Alimentation | Adaptateur secteur 9V CC 0,3 A |
| Dimensions (4 ports) | 200,5 (L) x 73,8 (l) x 42 (H) mm |
| Dimensions (8 ports) | 300 (L) x 125,2 (l) x 43,5 (H) mm |
| Matériau du boîtier | Métallique |
| Température de fonctionnement | 0 à 45 °C |
| Température de stockage | -5 à 90 °C |
| Contenu de la boîte | Répartiteur, adaptateur secteur, guide d'utilisateur |
| Entretien et nettoyage | Nettoyer uniquement avec un chiffon sec. Ne pas utiliser de solvants ni de produits abrasifs. |
| Sécurité | Ne pas ouvrir l'appareil. Débrancher en cas de problème. Ne pas exposer à l'eau ni à l'humidité. |
| Pièces détachées et réparabilité | Réparation réservée à un technicien qualifié. Aucune pièce détachée fournie. |
| Informations générales | Le design et les caractéristiques techniques peuvent être modifiés sans préavis. Conserver le manuel et l'emballage. |
FOIRE AUX QUESTIONS - KNAVSPLIT10 KONIG
Questions des utilisateurs sur KNAVSPLIT10 KONIG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Répartiteur au format PDF gratuitement ! Retrouvez votre notice KNAVSPLIT10 - KONIG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KNAVSPLIT10 de la marque KONIG.

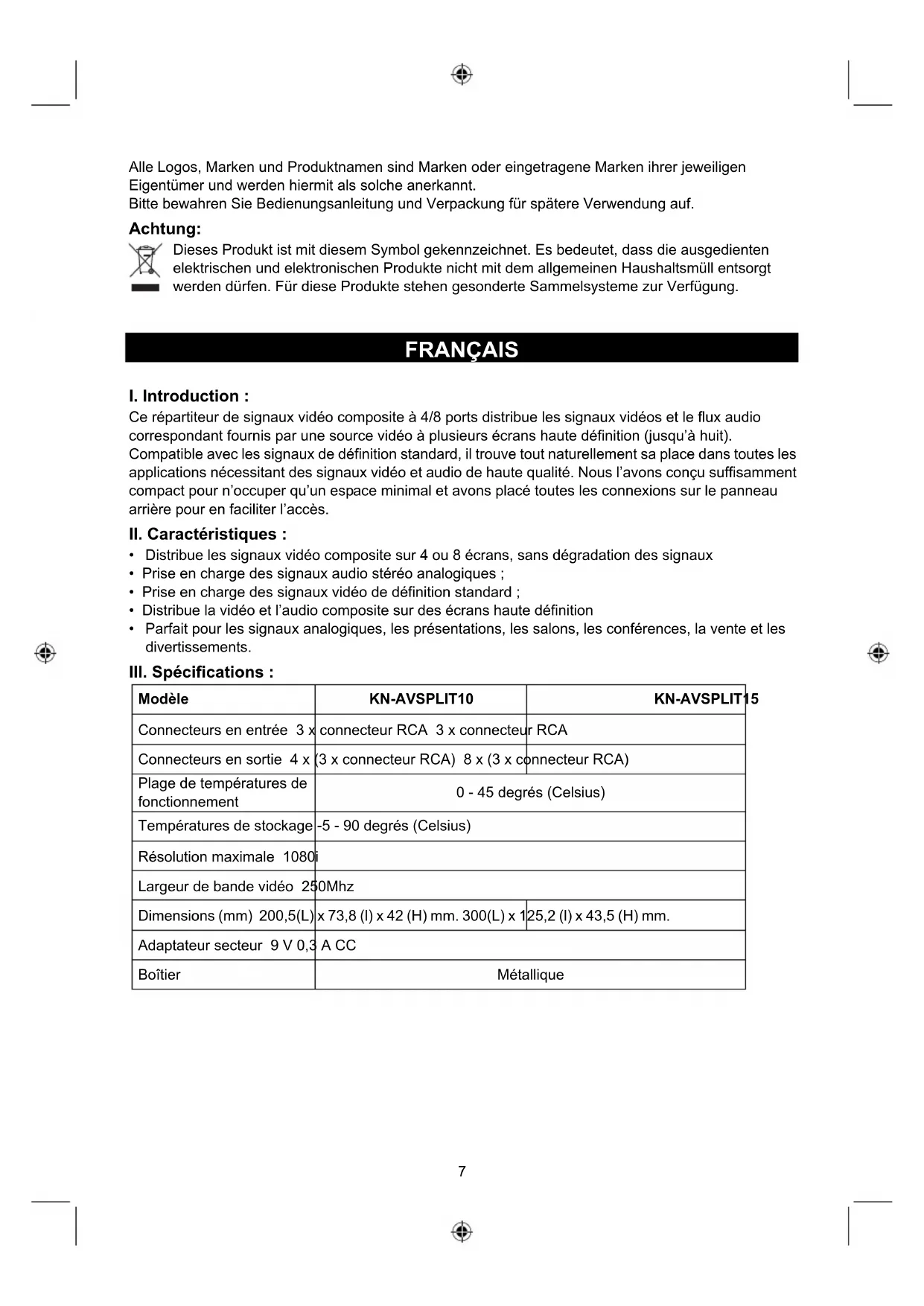

MODE D'EMPLOI KNAVSPLIT10 KONIG
Répartiteur composite à 4 ou 8 ports
Ce répartiteur de signaux vidéo composite à 4/8 ports distribue les signaux vidéos et le flux audio correspondant fournis par une source vidéo à plusieurs écrans haute définition (jusqu'à huit).
Compatible avec les signaux de définition standard, il trouve tout naturellement sa place dans toutes les applications nécessitant des signaux vidéo et audio de haute qualité. Nous l'avons conçu suffisamment compact pour n'occuper qu'un espace minimal et avons placé toutes les connexions sur le panneau arrière pour en faciliter l'accès.
II. Caractéristiques :
- Distribue les signaux vidéo composite sur 4 ou 8 écrans, sans dégradation des signaux
- Prise en charge des signaux audio stéréo analogiques ;
- Prise en charge des signaux vidéo de définition standard ;
- Distribue la vidéo et l'audio composite sur des écrans haute définition
- Parfait pour les signaux analogiques, les présentations, les salons, les conférences, la vente et les divertissements.
III. Spécifications :
| Modèle | KN-AVSPLIT10 | KN-AVSPLIT1 |
| Connecteurs en entrée 3 x | connecteur RCA 3 x connecteur | RCA |
| Connecteurs en sortie 4 x | (3 x connecteur RCA) 8 x (3 x connecteur RCA) | |
| Plage de températures de fonctionnement | 0 - 45 degrés (Celsius) | |
| Températures de stockage | -5 - 90 degrés (Celsius) | |
| Résolution maximale 1080i | ||
| Largeur de bande vidéo 250Mhz | ||
| Dimensions (mm) 200,5(L) | x 73,8 (I) x 42 (H) mm. 300(L) x 1 | 25,2 (I) x 43,5 (H) mm. |
| Adaptateur secteur 9 V 0,3 | A CC | |
| Boîtier | Métallique | |

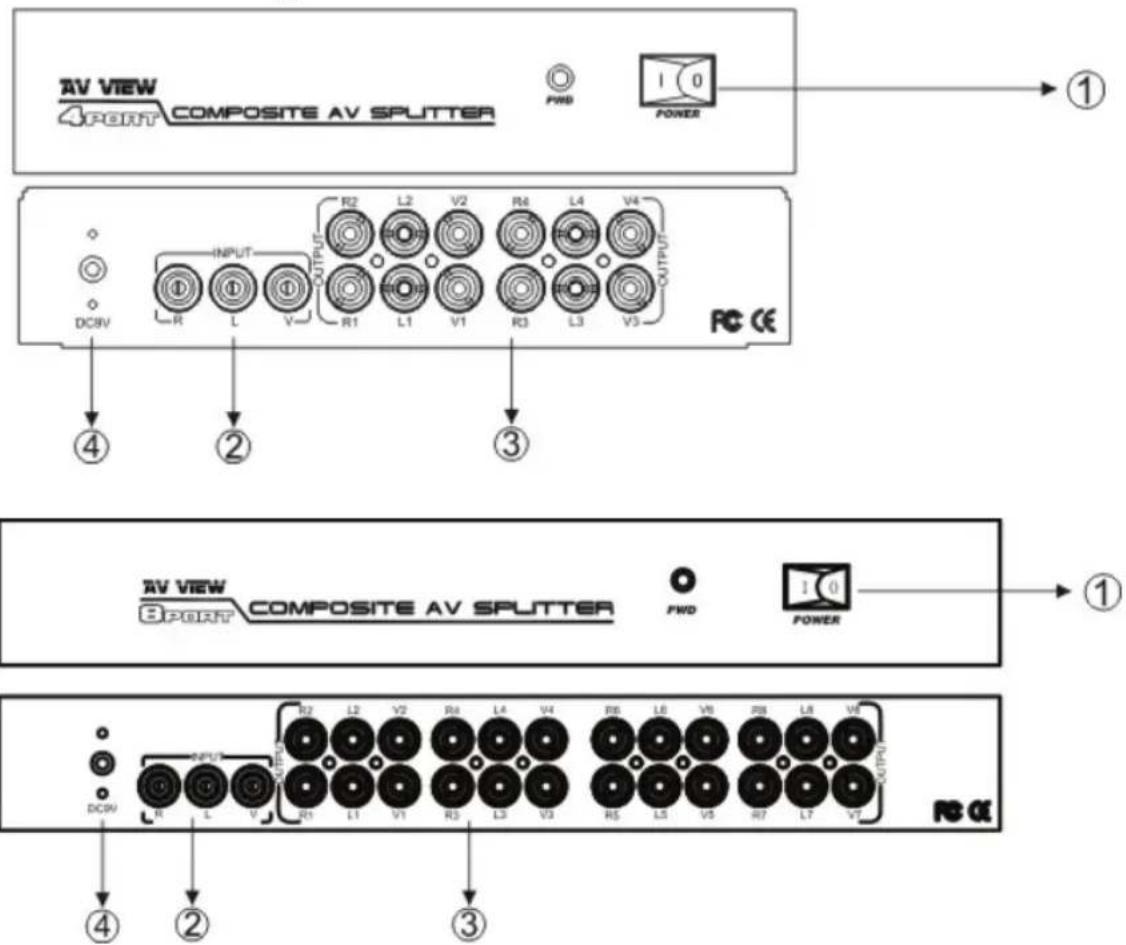

IV. Présentation de l'appareil
| Numéro | Modèle | Fonction |
| 1 | Marche/Arrêt | Commutateur de mise en marche/arrêt de l'appareil |
| 2 | Entrée | RCAREçoit les signaux audio et vidéo des sources |
| 3 | Sortie | RCansmet les signaux audio et vidéo vers un appareil |
| 4 | Connecteur d'alimentation | Connexion à une source d'alimentation externe |
V. Installation :

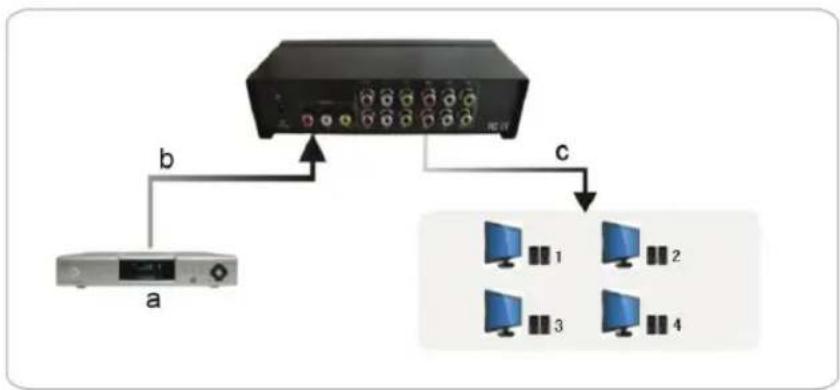

Répartiteur AV composite à 4 ports
a. N'importe quelle source de signal composite AV
b. Signal d'entrée
c. Signal de sortie


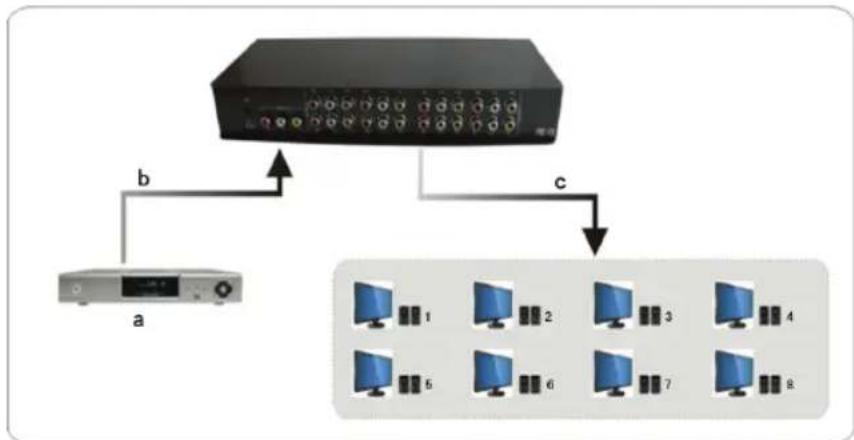

Répartiteur AV composite à 8 ports
a. N'importe quelle source de signal composite AV
b. Signal d'entrée
c. Signal de sortie
VI. Contenu de la boîte :
• Un répartiteur 4 ou 8 ports
- Un adaptateur secteur
- Un guide d'utilisateur
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.
Entretien :
Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute référence ultérieure.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
