| Produkttyp | Composite-Video-Signalverteiler (AV) 4/8 Ports |
| Modell | KN-AVSPLIT10 (4 Ports) oder KN-AVSPLIT1 (8 Ports gemäß Anleitung, aber KNAVSPLIT10 ist das Modell 4/8) |
| Marke | Konig |
| Eingangsanschlüsse | 3 x RCA (Composite-Video + Stereo-Audio) |
| Ausgangsanschlüsse | 4 x (3 x RCA) oder 8 x (3 x RCA) je nach Version |
| Maximale Auflösung | 1080i |
| Videobandbreite | 250 MHz |
| Audio-Unterstützung | Analoges Stereo |
| Stromversorgung | Netzadapter 9V DC 0,3 A |
| Abmessungen (4 Ports) | 200,5 (L) x 73,8 (B) x 42 (H) mm |
| Abmessungen (8 Ports) | 300 (L) x 125,2 (B) x 43,5 (H) mm |
| Gehäusematerial | Metall |
| Betriebstemperatur | 0 bis 45 °C |
| Lagertemperatur | -5 bis 90 °C |
| Lieferumfang | Verteiler, Netzadapter, Benutzerhandbuch |
| Wartung und Reinigung | Nur mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden. |
| Sicherheit | Gerät nicht öffnen. Bei Problemen vom Netz trennen. Nicht Wasser oder Feuchtigkeit aussetzen. |
| Ersatzteile und Reparierbarkeit | Reparatur nur durch qualifizierten Techniker. Keine Ersatzteile enthalten. |
| Allgemeine Informationen | Design und technische Daten können ohne Vorankündigung geändert werden. Handbuch und Verpackung aufbewahren. |
Häufig gestellte Fragen - KNAVSPLIT10 KONIG
Benutzerfragen zu KNAVSPLIT10 KONIG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Verteiler kostenlos im PDF-Format! Finden Sie Ihr Handbuch KNAVSPLIT10 - KONIG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KNAVSPLIT10 von der Marke KONIG.
BEDIENUNGSANLEITUNG KNAVSPLIT10 KONIG
Mithilfe dieses 4/8-Port Composite Video Splitters können Sie sowohl ein Signal als auch die entsprechenden Audiodaten von einer einzigen Videoquelle auf bis zu 8 Bildschirme mit High Definition Qualität übertragen.
Dieser vielfältige Composite Video Splitter unterstützt Standard Definition Signale und bietet somit eine Lösung für alle Anwendungen, die hochwertige Video- und Audiosignale voraussetzen. Dieser kompakte, platzsparende 4/8-Port Composite Video Splitter wird für einen bequemen Zugriff mit allen Anschlüssen an der Rückseite angebracht.
II. Eigenschaften:
- Überträgt Composite Videosignale auf 4 oder 8 Bildschirme ohne eine Verschlechterung des Signals
- Unterstützt analoges Stereo-Audio
- Unterstützt Standard Definition Videosignale
- Überträgt Composite Video & Audio und High Definition Anzeigen
- Geeignet für analoge Signale, Präsentationen, Ausstellungen, Konferenzen, Verkauf und Unterhaltungsanwendungen
III. Technische Daten:
| Modell | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Seitliche Eingänge 3 x RCA | Buchse 3 x RCA Buchse | |
| Seitliche Ausgänge 4 x (3 x RCA Buchse) | 8 x (3 x RCA Buchse) | |
| Betriebstemperatur 0 - 45 | Grad (Celsius) | |
| Lagertemperatur -5 - 90 | Grad (Celsius) | |
| Max. Auflösung 1080i | ||
| Videobandbreite | 250Mhz | |
| Abmessungen (mm) 200,5 | (L) x 73,8(B) x 42(H) 300(L) x 125,2(B) x 43,5(H) | |
| Netzteil | DC9.0V | |
| Gehäuse | Metall | |
0.3A

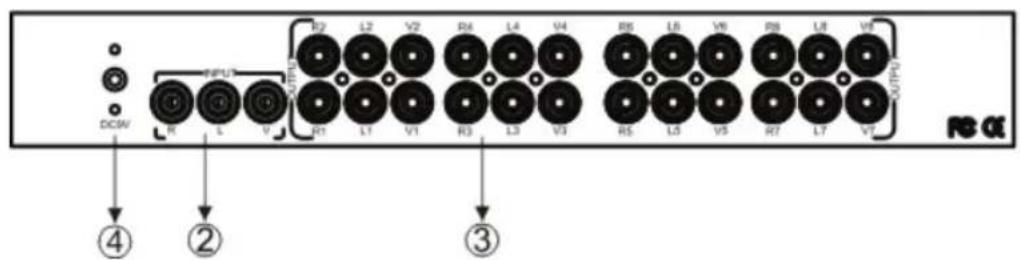

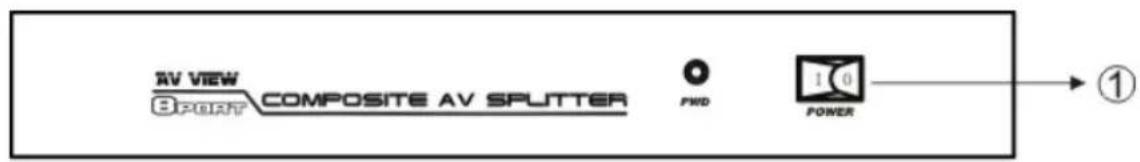

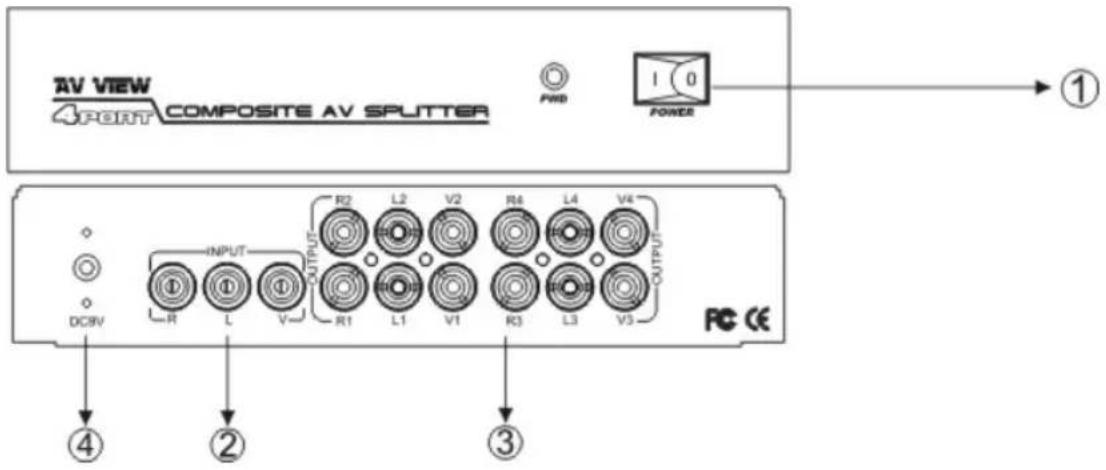

IV. Geräteansicht
| Nummer | Modell | Funktion |
| 1 | Betriebstaste | Ein-/Ausschalten |
| 2 RCA | Eingang Eingang für Audio- / Videogeräte | |
| 3 RCA | Ausgang Ausgang für Audio- / Videogeräte | |
| 4 | Ladebuchse | Externe Stromversorgung |
V. Installation:

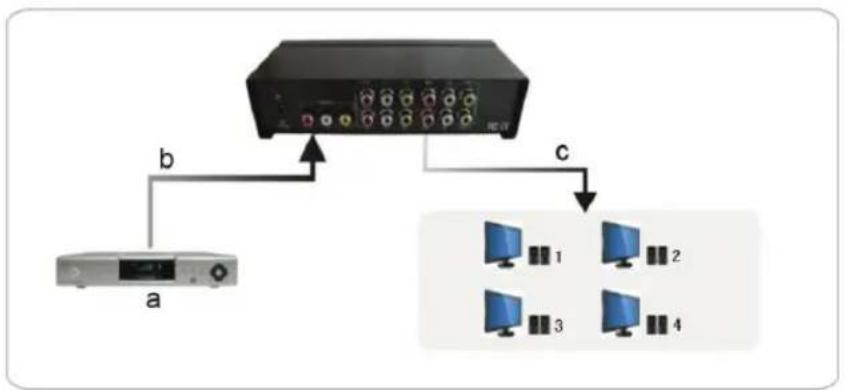

Anwendung als 4-Port Composite AV Splitter
a. Jede AV Composite-Signalquelle
b. Eingangssignal
c. Ausgangssignal

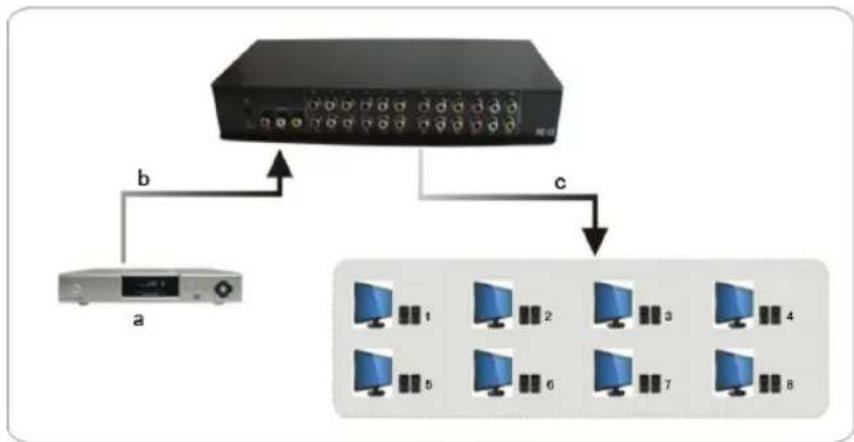

Anwendung als 8-Port Composite AV Splitter
a. Jede AV Composite-Signalquelle
b. Eingangssignal
c. Ausgangssignal
VI. Verpackungsinhalt:
• 4- oder 8-Port Splitter
- Netzteil
• Benutzerhandbuch
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
I. Introduction :
III. Specifikationer:
| Modell | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Ingång till sidokontakt 3 x RCA jack 3 x RCA jack | ||
| Utgång till sidokontakt 4 x RCA jack 8 x RCA jack | ||
| Driftstemperatur 0 - 45 grader (Celsius) | ||
| Lagringstemperatur -5 - 90 | grader (Celsius) | |
| Max. Upplösning 1080i | ||
| Video bandbredd: 250Mhz | ||
| Mätt (mm) 200,5(L) x 73.8(B) x 42(H) 300(L) x 125,2(B) x 43.5(H) | ||
| Nätadapter | DC9.0V | |
| Kåpa | Metallhölje | |
0.3A
III. Specifikationer:
| Model | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Input side Forbindelse 3 x RCA stik 3 x RCA stik | ||
| Output side Forbindelse 4 x (3 x RCA stik) 8 x (3 x RCA stik) | ||
| Driftstemperatur 0 - 45 grader (Celsius) | ||
| Opbevaringstemperatur -5 - 90 grader (Celsius) | ||
| Maks. Opløsning 1080i | ||
| Video Båndbredde 250Mhz | ||
| Dimensioner (mm) 200.5(L) x 73.8(W) x 42(H) 300(L) x 12 | 5.2(W) x 43.5(H) | |
| Strømadapter | DC9.0V 0.3A | |
| Kabinet | Metalkasse | |

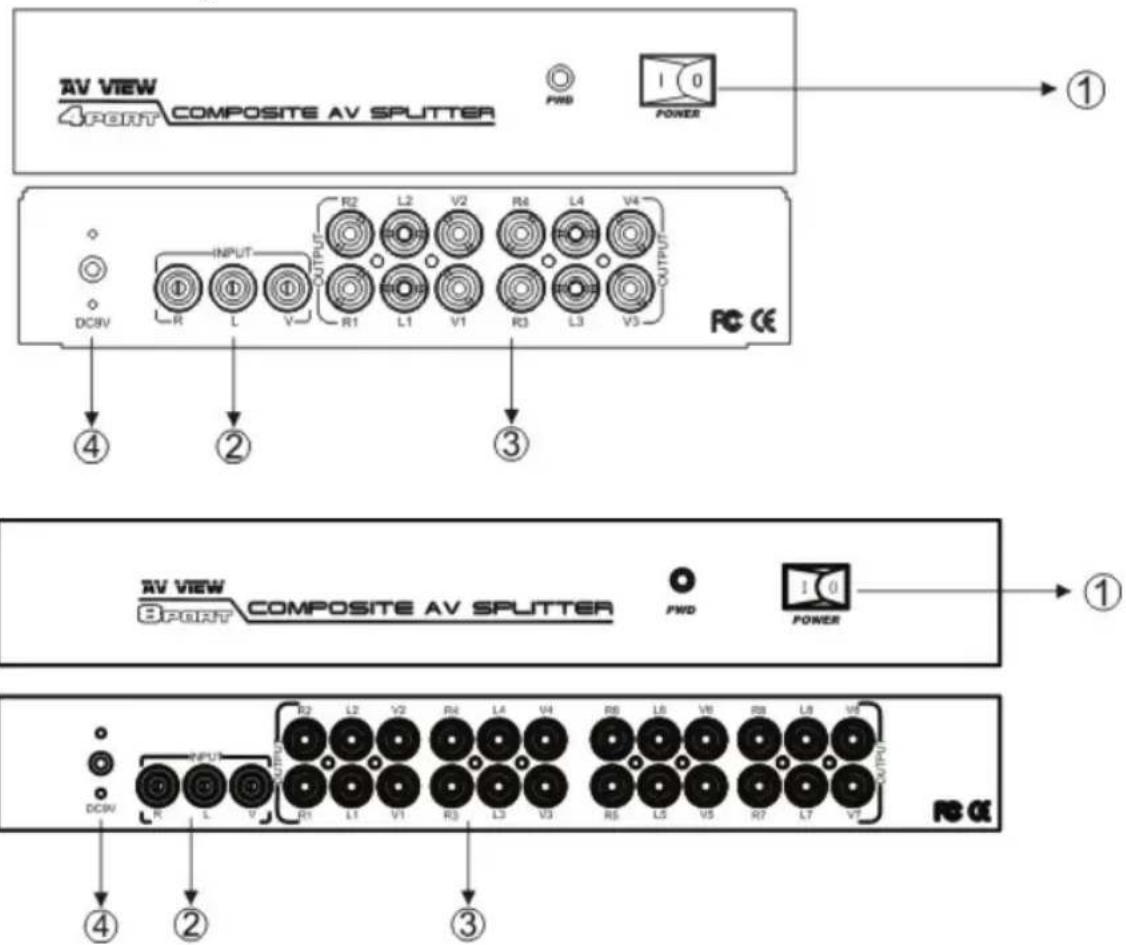

IV. Enhedsoversigt
| Nummer | Model | Funktion |
| 1 | Strøm | Skift |
| 2 Input RCA stik Input audio & video enhed | ||
| 3 Output RCA stik Output audio & video enhed | ||
| 4 | Strømstik | Ekstern |
V. Installation:
4 Port Composite AV Splitter Applikation
a. En hvilken som helst AV composite signalkilde
b. Input signal
c. Output signal
8 Port Composite AV Splitter Applikation
a. En hvilken som helst AV composite signalkilde
b. Input signal
c. Output signal
VI. Pakkeindhold:
Beschreibung: 4- oder 8-Port Composite Splitter
