Produkttyp	VGA-Verteiler
Marke	Konig
Modell	CMPSPLITVGA10
Videoeingang	1 x VGA-Stecker
Videoausgänge	2 x VGA-Buchsen
Anzahl Ausgänge	2
Maximale Auflösung	1920 x 1440
Bandbreite	250 MHz
Maximale Kabellänge	50 m
Bildschirmkompatibilität	VGA, SVGA, XGA, Multi-Sync
DDC-Funktionen	DDC und DDC2 an Port 1
Stromversorgung	9 V DC, 0,3 A
Gehäusetyp	Kompaktes Metall
Kaskadierbar	Ja
Hauptanwendung	Videoübertragung, Präsentationen, Überwachung
Pflege	Mit einem trockenen Tuch reinigen
Sicherheit	Nicht öffnen, Stromschlaggefahr
Konformität	CE (Richtlinie 2004/108/EG)

Häufig gestellte Fragen - CMPSPLITVGA10 KONIG

Wie schließe ich den VGA-Verteiler Konig CMPSPLITVGA10 an?

Stellen Sie vor der Installation sicher, dass alle Geräte ausgeschaltet sind. Schließen Sie die Eingangsquelle an den VGA-Stecker (male) des Verteilers an. Verbinden Sie dann die Bildschirme mit den VGA-Buchsen (female) auf der Rückseite. Schließen Sie den mitgelieferten Netzadapter an und schalten Sie die Geräte ein.

Welche Bildschirmtypen sind kompatibel?

Der Verteiler ist kompatibel mit Bildschirmen VGA, SVGA, XGA und Multi-Sync. Er unterstützt Auflösungen bis zu 1920x1440.

Was ist die maximale unterstützte Auflösung?

Die maximale unterstützte Auflösung beträgt 1920 x 1440 Pixel. Der Verteiler kann auch 1600x1200 verarbeiten.

Kann ich VGA-Kabel länger als 50 Meter verwenden?

Die empfohlene maximale Kabellänge beträgt 50 Meter (165 Fuß). Darüber hinaus kann das Signal degradieren. Für längere Distanzen verwenden Sie VGA-Repeater oder Verlängerungen.

Benötigt der Verteiler eine externe Stromversorgung?

Ja, der Verteiler muss über den mitgelieferten Netzadapter (9V DC, 0,3A) mit Strom versorgt werden. Schließen Sie ihn an die dafür vorgesehene Buchse auf der Rückseite und dann an eine Steckdose an.

Wie reinige ich das Gerät?

Reinigen Sie es nur mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese das Gehäuse beschädigen könnten.

Was tun, wenn auf den Bildschirmen kein Bild erscheint?

Überprüfen Sie, ob alle Kabel richtig angeschlossen und die Bildschirme eingeschaltet sind. Stellen Sie sicher, dass der Netzadapter richtig angeschlossen ist. Versuchen Sie, die Videoquelle neu zu starten. Wenn das Problem weiterhin besteht, testen Sie einen Bildschirm direkt an der Quelle, um den Verteiler zu isolieren.

Unterstützt der Verteiler DDC?

Ja, der Verteiler unterstützt DDC und DDC2 am Ausgangsport Nummer 1. Dies ermöglicht die Kommunikation zwischen dem Computer und dem an diesem Port angeschlossenen Bildschirm.

Kann ich mehrere Verteiler in Kaskade schalten?

Ja, der Verteiler unterstützt die Reihenschaltung (Kaskadierung). Sie können den Ausgang eines Verteilers mit dem Eingang eines anderen verbinden, um die Anzahl der Bildschirme zu erhöhen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie niemals das Gehäuse: Stromschlaggefahr. Trennen Sie das Gerät bei Problemen vom Netz. Setzen Sie es keinem Wasser oder Feuchtigkeit aus. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

BEDIENUNGSANLEITUNG CMPSPLITVGA10 KONIG

Mit diesen professionellen VGA-Splitter konnen Sie Videos von einer einzigen VGA-Quelle gleichzeitig auf 2, 4 oder 8 VGA-Monitoren oder -Projektoren wiedergeben. Die perfekte Lösung, um bei Präsentationen, Demonstrationen oder an Videowändeneine gute Sichtbarkeit zu schaffen.Durch den hochwertigen Aufbau des Splitters gibt es keine Signalverluste. Er erfüllt vollständig die analogen VGA-Spezifikationen und ist ideal fur Präsentationen oder Videowände.

Merkmale:

• Ein Videoeingang auf zwei, vier oder acht Videoausgänge
• Unterschiedt VGA-, SVGA-, XGA- und Multi-sync-Monitore
• Übertragung über große Entführung: bis zu 50 m
• Unterstutz 250 MHz-Videobandbreite
• Unterstützung Auflösungen von 1600x1200/1920x1440
• DDC- und DDC2-Unterstützung an Anschluss 1
• Ideal für Videoübertragung: Fernüberwachung, Sicherheitsüberwachung, Überwachung der Produktions- und Industriesteuerung oder Bildungseinrichtungen
  in Reihe schaltbar
• Kompakte Bauweise mit Vollmetallgehause

Technische Daten:

Eingang: 1x VGA-Stecker
Ausgang: 2x / 4x oder 8x VGA-Buchse
Max. Auflösung: 1920x1440
Max.Kabellange: 50m
- Bandbreite: 250 MHz
Kaskade: Ja
Gehäuse: Metall
- Stromversorgung CMP-SPLITVGA10 &20: DC 9 V/0,3 A
- Stromversorgung CMP-SPLITVGA30: DC 12 V/0,3 A

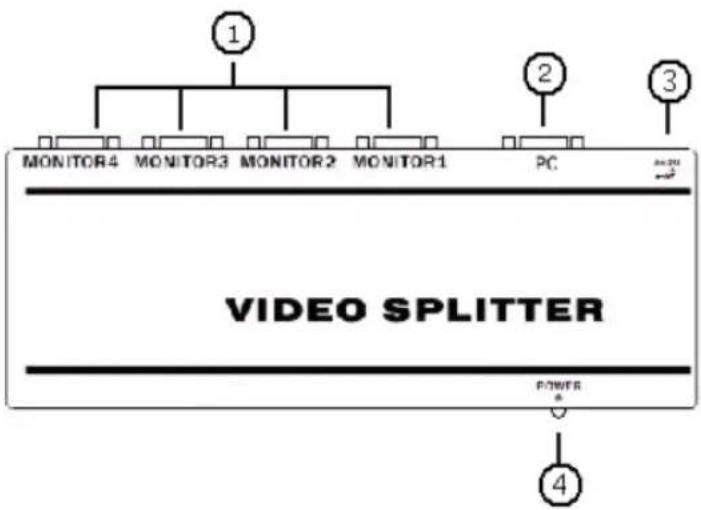

Anschlüsse:

1) VGA-Buchsenausgangsanschlussse
2) VGA-Steckereingangsanschluss
3)Netzteilanschluss
4)Netz-LED

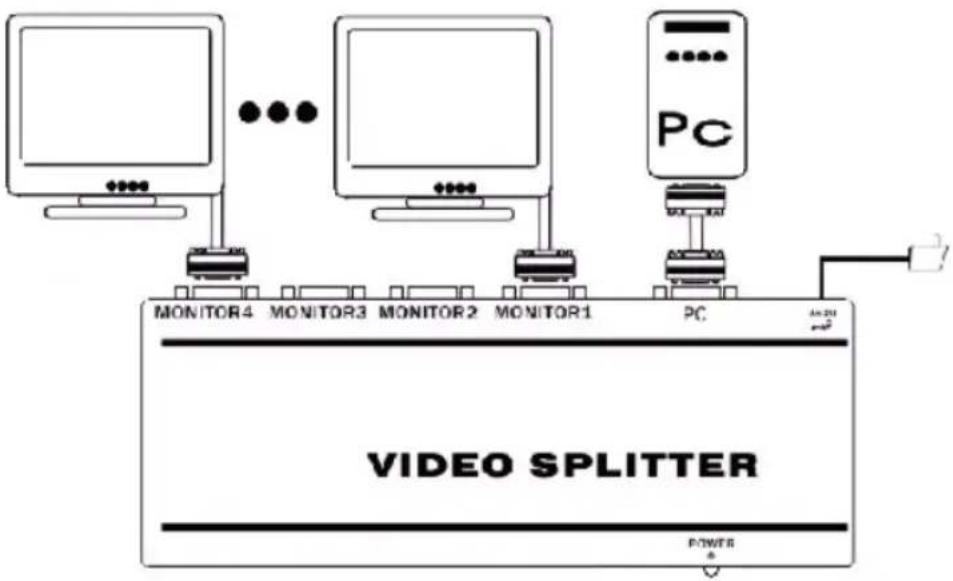

Bedienung:

Achten Sie vor der Installationitte darauf, dass alle Geräte, die Sie anschlieben mochten, ausgeschaltet sind.

• Schließen Sie die Eingangsgquelle an den Splitter an.
• SchlieBen Sie die Monitore an die Ausgangsbuchse an der Rückseite des Splitters an.
• Schlieben Sie den Netzadapter an das Netzkabel an und stecken es in die Wandsteckdose.

Konformitätserklarung

Wir,

Nedis B.V.

De Tweeling 28

erklaren, dass das Produkt:

Marke: König

Modell: CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Beschreibung: VGA-Splitter mit 2, 4 und 8 Anschlüssen

den folgenden Standards entspricht:

EMV: EN 55022:2006: Class B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

Das Produkt erfüllt die Bestimmungen der EG Richtlinie 2004/108/EG.

s-Hertogenbosch, 1. Oktober 2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSchLAGEFAHR NICTOFFEN

Wenn eine Wartung oder eine Reparatur erforderlich ist, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, um

das Risiko eines elektrischen Schlages zu verhindern. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollen. Sorgen Sie dazu, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung bei Veränderungen und Modifikationen des Produktes oder für Schäden, die aufgrund einer unsachgemäßen Anwendung des Produktes entstanden sind, übernommen werden.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass ausgediente elektrische und elektronische Produkte nicht im normalen Hausmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
