Tipo de producto	Divisor VGA
Marca	Konig
Modelo	CMPSPLITVGA10
Entrada de vídeo	1 x conector macho VGA
Salidas de vídeo	2 x conectores hembra VGA
Número de salidas	2
Resolución máxima	1920 x 1440
Ancho de banda	250 MHz
Longitud máxima de cable	50 m
Compatibilidad de pantallas	VGA, SVGA, XGA, Multi-sync
Funciones DDC	DDC y DDC2 en el puerto 1
Alimentación	9 V CC, 0,3 A
Tipo de carcasa	Metal compacto
Conexión en cascada	Sí
Uso principal	Difusión de vídeo, presentaciones, vigilancia
Mantenimiento	Limpiar con un paño seco
Seguridad	No abrir, riesgo de descarga eléctrica
Conformidad	CE (Directiva 2004/108/CE)

Preguntas frecuentes - CMPSPLITVGA10 KONIG

¿Cómo conectar el divisor VGA Konig CMPSPLITVGA10?

Antes de la instalación, asegúrese de que todos los dispositivos estén apagados. Conecte la fuente de entrada al conector macho VGA del divisor. Luego, conecte las pantallas a los conectores de salida hembra VGA en la parte trasera. Enchufe el adaptador de corriente suministrado y encienda los dispositivos.

¿Qué tipos de pantallas son compatibles?

El divisor es compatible con pantallas VGA, SVGA, XGA y Multi-sync. Admite resoluciones de hasta 1920x1440.

¿Cuál es la resolución máxima admitida?

La resolución máxima admitida es de 1920 x 1440 píxeles. El divisor también puede manejar 1600x1200.

¿Puedo usar cables VGA de más de 50 metros?

La longitud máxima de cable recomendada es de 50 metros (165 pies). Más allá, la señal puede degradarse. Para distancias más largas, use repetidores o extensores VGA.

¿El divisor necesita alimentación externa?

Sí, el divisor debe ser alimentado por el adaptador de corriente suministrado (9V CC, 0,3A). Conéctelo al conector previsto en la parte trasera y luego a una toma de corriente.

¿Cómo limpiar el dispositivo?

Limpie solo con un paño seco. No use disolventes ni productos abrasivos que puedan dañar la carcasa.

¿Qué hacer si la imagen no aparece en las pantallas?

Verifique que todos los cables estén correctamente conectados y que las pantallas estén encendidas. Asegúrese de que el adaptador de corriente esté bien conectado. Intente reiniciar la fuente de vídeo. Si el problema persiste, pruebe con una pantalla directamente en la fuente para aislar el divisor.

¿El divisor admite DDC?

Sí, el divisor admite DDC y DDC2 en el puerto de salida número 1. Esto permite la comunicación entre el ordenador y la pantalla conectada en ese puerto.

¿Puedo conectar varios divisores en cascada?

Sí, el divisor admite la conexión en cadena (cascada). Puede conectar la salida de un divisor a la entrada de otro para aumentar el número de pantallas.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca abra la carcasa: riesgo de descarga eléctrica. Desconecte el dispositivo en caso de problema. No exponga al agua o la humedad. Solo un técnico calificado puede realizar reparaciones.

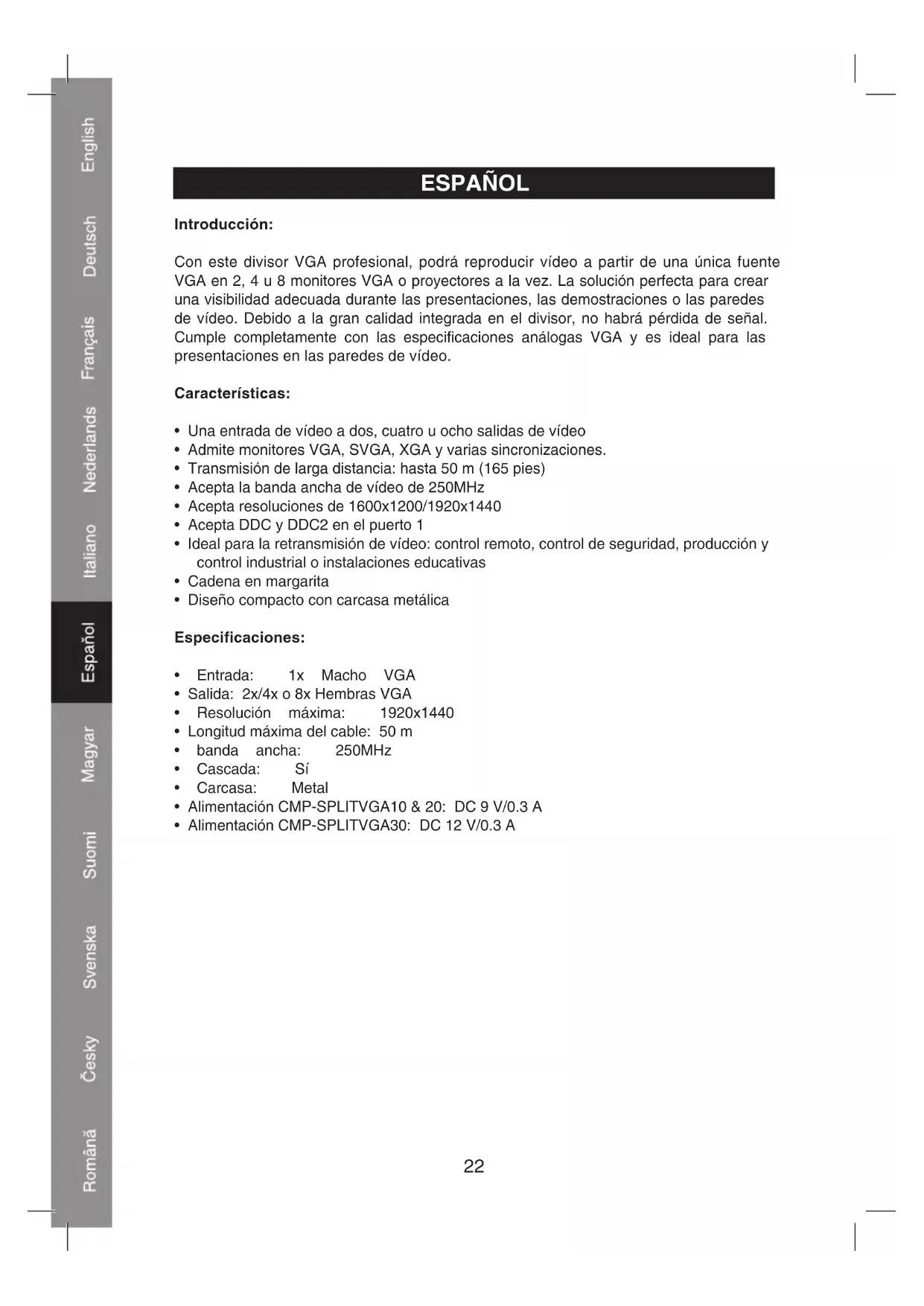

MANUAL DE USUARIO CMPSPLITVGA10 KONIG

Con este divisor VGA profesional,oulda reproduir video a partir de una unica fuente VGA en 2,4 u 8 monitores VGA o proyectores a la vez. La solución perfecta para create una visibiliad adecuada durante las presentaciones,las demoestraciones o las paredes de video.Debido a la gran calidad integra de en el divisor,no habra perdida de senal. Cumple completeness con las specifications analgas VGA y es ideal para las presentaciones en las paredes de video.

\section*{Characteristicas:}

• Una entrada de video a dos,在哪o ochosonianas de video
• Admite monitores VGA, SVGA, XGA y varias sincronizaciones.
• Transmisión de larga distancia: hasta 50 m (165 pies)
• Acepta la banda ancha de video de 250MHz
• Acepta resolutions de 1600x1200/1920x1440
• Acepta DDC y DDC2 en el puerto 1
• Ideal para la retransmisión de video: control remoto, control de seguridad, produccion y control industrial o instalaciones educativas
• Cadena en margarita
• Diseno compacto con carcasa metálica

Especificaciones:

• Entrada: 1x Macho VGA
  Salida: 2x / 4x o 8x Hembras VGA
• Resolución maxima: 1920x1440
• Longitud maximizing del cable: 50m
  banda ancha: 250MHz
  Cascada: Si
• Carcasa: Metal
• Alimentación CMP-SPLITVGA10 & 20: DC 9 V/0.3 A
• Alimentación CMP-SPLITVGA30: DC 12 V/0.3 A

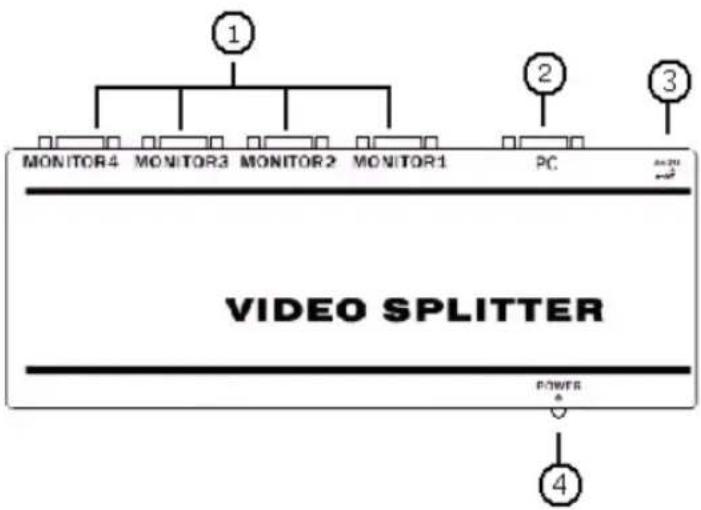

Conexiones:

1) Conexiones de calidad de hembra VGA
2) Conexión de entrada macho VGA
3) Conexión para el adaptor de alimentación
4) Diodo de indicacion de corriente electrica:

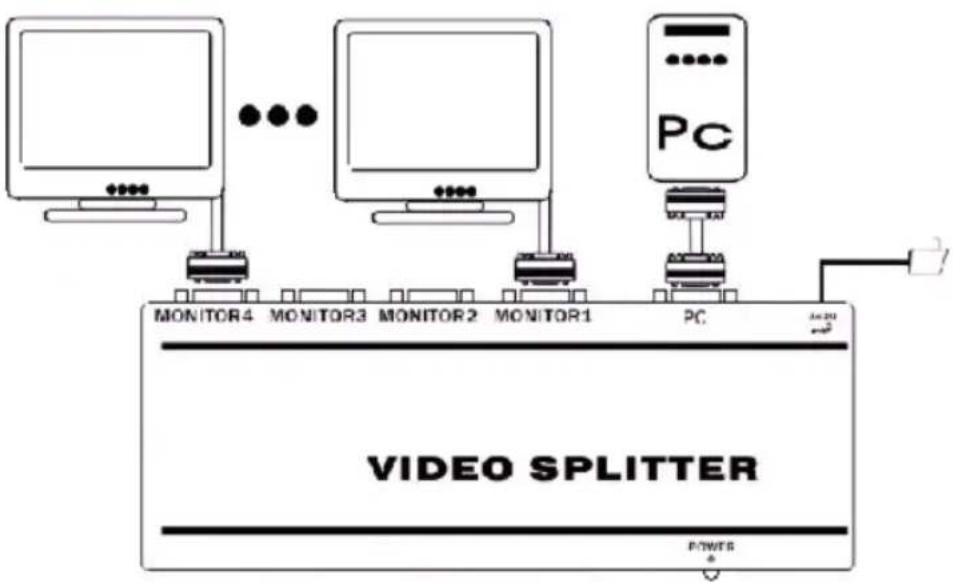

Funcionamento:

Antes de la instalación, por favor, disfruebe que todos los dispositivos que desean conectar han sido apagados.

• Conecte la fuente de entrada al divisor
• Conecte los monitores a la ranura de salute de la parte posterior del divisor.
• Conecte el adaptor de alimentacion y el cable y conectelo al enchufe de red

Declaración de conformidad

Declar que el producto:

Marca: Konig

Modelo: CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Descripción: Divisor VGA de 2, 4 y 8 puertos

se encontrar conforme a las siguientes normas:

EMC: EN 55022:2006: Clase B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

Y cumple con todos los requisitos de las directivas de la Unión Europea. 2004/108/EC

s-Hertogenbosch, 1 de octubre de 2008

Dña. J. Gilad

Director de compras

Medidas de seguridad:

ATENCION

RIEGSO DE ELECTRCCUCTION NO ABRIR

Para reducir los riesgos de electrocución, este producto deben ser abierto EXCLUSIVAMENTE por un的技术o habilido cuando necesse ser reparado.

Desconecte el producto de la red y de cualquier othero equipo si se registra algo problema.

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie solo con un paño seco. No utilise solventes de limpieza ni abrasivos.

Garantía:

No se acceptorá ninguna garantía o responsabilidad derivada de在哪quier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las espécificaciones podrán sufircisbios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus tituales correspondentes, reconocidos como tal.

Cuidado:

productos electricos y electrónicos gastados no deben mezclarse con los desechos domesticos generales. ExistenUNCHOS sistemas de recogida individuales para este tipo de produits.
