CMPSPLITVGA20 - Distribuidor KONIG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CMPSPLITVGA20 KONIG en formato PDF.
| Tipo de producto | Repartidor VGA 4 puertos |
| Marca | Konig |
| Modelo | CMPSPLITVGA20 |
| Entrada de video | 1 conector macho VGA |
| Salidas de video | 4 conectores hembra VGA |
| Resolución máxima | 1920 x 1440 |
| Ancho de banda | 250 MHz |
| Distancia máxima de transmisión | 50 m |
| Compatibilidad de pantallas | VGA, SVGA, XGA, Multi-sync |
| Compatibilidad DDC | DDC y DDC2 en el puerto 1 |
| Conexión en cadena | Posible |
| Alimentación | 9 V CC / 0,3 A |
| Material de la carcasa | Metal |
| Consumo eléctrico | 2,7 W máx. |
| Peso | Aproximadamente 200 g |
| Dimensiones (Largo x Ancho x Alto) | Aproximadamente 10 x 6 x 2,5 cm |
| Temperatura de funcionamiento | 0°C a 40°C |
| Humedad de funcionamiento | 20% a 80% HR (sin condensación) |
| Mantenimiento y limpieza | Limpiar con un paño seco. No usar disolventes ni productos abrasivos. |
| Seguridad | No abrir. Desconectar en caso de problema. Evitar agua y humedad. |
| Garantía | Sin garantía en caso de modificación o uso incorrecto. |
| Información general | Conforme a las normas CE (2004/108/CE). Diseño y características sujetos a cambios sin previo aviso. |
Preguntas frecuentes - CMPSPLITVGA20 KONIG
Preguntas de los usuarios sobre CMPSPLITVGA20 KONIG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Distribuidor en formato PDF gratis! Encuentra tus instrucciones CMPSPLITVGA20 - KONIG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CMPSPLITVGA20 de la marca KONIG.

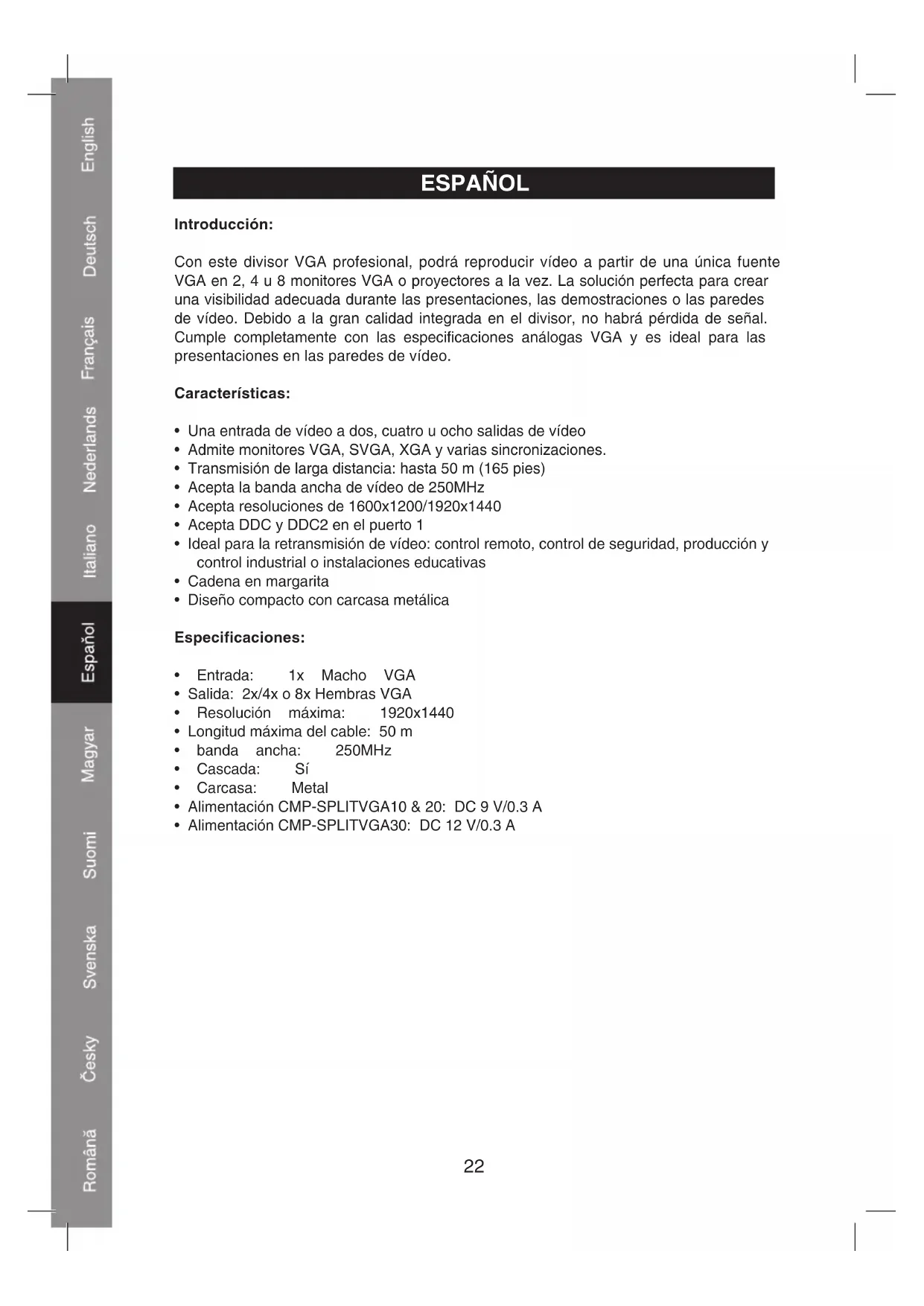

MANUAL DE USUARIO CMPSPLITVGA20 KONIG
Con este divisor VGA profesional, podrá reproducir vídeo a partir de una única fuente VGA en 2, 4 u 8 monitores VGA o proyectores a la vez. La solución perfecta para crear una visibilidad adecuada durante las presentaciones, las demostraciones o las paredes de vídeo. Debido a la gran calidad integrada en el divisor, no habrá pérdida de señal. Cumple completamente con las especificaciones análogas VGA y es ideal para las presentaciones en las paredes de vídeo.
Características:
- Una entrada de vídeo a dos, cuatro u ocho salidas de vídeo
- Admite monitores VGA, SVGA, XGA y varias sincronizaciones.
- Transmisión de larga distancia: hasta 50 m (165 pies)
- Acepta la banda ancha de vídeo de 250MHz
- Acepta resoluciones de 1600x1200/1920x1440
- Acepta DDC y DDC2 en el puerto 1
- Ideal para la retransmisión de vídeo: control remoto, control de seguridad, producción y control industrial o instalaciones educativas
- Cadena en margarita
- Diseño compacto con carcasa metálica
Especificaciones:
- Entrada: 1x Macho VGA
- Salida: 2x/4x o 8x Hembras VGA
- Resolución máxima: 1920x1440
- Longitud máxima del cable: 50 m
• banda ancha: 250MHz - Cascada: Sí
- Carcasa: Metal
- Alimentación CMP-SPLITVGA10 & 20: DC 9 V/0.3 A
- Alimentación CMP-SPLITVGA30: DC 12 V/0.3 A

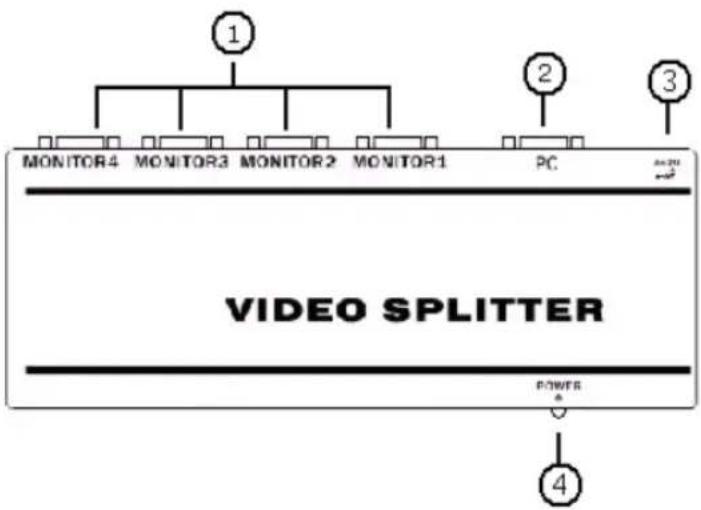

Conexiones:
1) Conexiones de salida de hembra VGA
2) Conexión de entrada macho VGA
3) Conexión para el adaptador de alimentación
4) Diodo de indicación de corriente eléctrica:

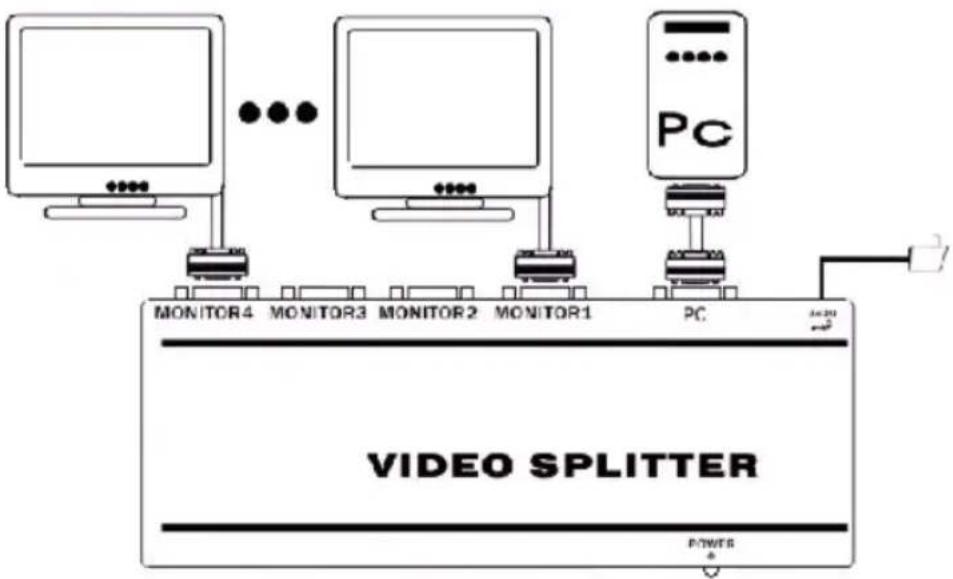

Funcionamiento:
Antes de la instalación, por favor, compruebe que todos los dispositivos que desea conectar han sido apagados.
- Conecte la fuente de entrada al divisor
- Conecte los monitores a la ranura de salida de la parte posterior del divisor.
- Conecte el adaptador de alimentación y el cable y conéctelo al enchufe de red
Declaración de conformidad
La empresa infraescrita,
Nedis B.V.
De Tweeling 28
Declara que el producto:
Marca: König
Modelo: CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30
Descripción: Divisor VGA de 2, 4 y 8 puertos
se encuentra conforme a las siguientes normas:
EMC: EN 55022:2006: Clase B
EN 61000-3-2:2006,
EN 61000-3-3:1995+A1:2001+A2:2005
EN 55024:1998+A1:2001+A2:2003
Y cumple con todos los requisitos de las directivas de la Unión Europea. 2004/108/EC
's-Hertogenbosch, 1 de octubre de 2008
Dña. J. Gilad
Director de compras
Medidas de seguridad:
Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado.
Desconecte el producto de la red y de cualquier otro equipo si se registra algún problema.
No exponga el producto al agua ni a la humedad.
Mantenimiento:
Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.
General:
Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.
Cuidado:
Este producto está señalizado con este símbolo. productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de recogida individuales para este tipo de productos.
Copyright ©
