Tuotetyyppi	VGA-jakaja 4 porttia
Merkki	Konig
Malli	CMPSPLITVGA20
Videotulo	1 VGA-urosliitin
Videolähdöt	4 VGA-naarasliitintä
Suurin resoluutio	1920 x 1440
Kaistanleveys	250 MHz
Suurin siirtoetäisyys	50 m
Näyttöjen yhteensopivuus	VGA, SVGA, XGA, Multi-sync
DDC-yhteensopivuus	DDC ja DDC2 portissa 1
Kytkentä ketjussa	Mahdollinen
Virtalähde	9 V DC / 0,3 A
Kotelon materiaali	Metalli
Virrankulutus	2,7 W max
Paino	Noin 200 g
Mitat (P x L x K)	Noin 10 x 6 x 2,5 cm
Käyttölämpötila	0°C - 40°C
Käyttökosteus	20% - 80% RH (ei kondensoitumista)
Huolto ja puhdistus	Puhdista kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Älä avaa. Irrota verkkovirta ongelmatilanteessa. Vältä vettä ja kosteutta.
Takuu	Ei takuuta muutosten tai virheellisen käytön yhteydessä.
Yleiset tiedot	Täyttää CE-standardit (2004/108/EY). Ulkoasua ja ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Usein kysytyt kysymykset - CMPSPLITVGA20 KONIG

Mikä on VGA-jakajan tyyppi?

Konig CMPSPLITVGA20 on 4-porttinen VGA-jakaja. Sen avulla voidaan jakaa yhdestä lähteestä tuleva VGA-signaali neljälle näytölle tai projektorille samanaikaisesti.

Mikä on sen suurin resoluutio?

Se tukee enintään 1920 x 1440 resoluutiota, mikä tekee siitä yhteensopivan HD-näyttöjen ja teräväpiirtoesitysten kanssa.

Mikä on suositeltu kaapelin enimmäispituus?

Siirtoetäisyys lähteen ja näyttöjen välillä voi olla jopa 50 metriä ilman merkittävää signaalin heikkenemistä.

Kuinka jakaja asennetaan?

1. Sammuta kaikki laitteet. 2. Liitä VGA-lähde (PC) jakajan urosliittimeen. 3. Kytke näytöt naarasliitinlähtöihin. 4. Liitä verkkolaite (9V DC) ja käynnistä lähde. Virtamerkkivalo syttyy.

Voinko käyttää eripituisia VGA-kaapeleita?

Kyllä, mutta kunkin haaran kokonaispituus ei saa ylittää 50 m signaalin heikkenemisen välttämiseksi. Käytä laadukkaita suojattuja kaapeleita.

Onko jakaja yhteensopiva DDC-näyttöjen kanssa?

Kyllä, se on yhteensopiva DDC ja DDC2 lähtöportissa nro 1. Tämä mahdollistaa lähteen automaattisesti tunnistamaan kyseiseen porttiin kytketyn näytön ominaisuudet.

Voinko kytkeä useita jakajia ketjuun?

Kyllä, kaskadikytkentä on mahdollista. Voit liittää yhden jakajan lähtö toisen jakajan tuloon lisätäksesi näyttöjen määrää.

Kuinka laite puhdistetaan?

Käytä pehmeää ja kuivaa liinaa kotelon pyyhkimiseen. Älä koskaan käytä liuottimia, alkoholia tai hankaavia aineita.

Mitä tehdä, jos laite ei toimi?

Irrota laite välittömästi verkkovirrasta ja muista laitteista. Älä avaa sitä: anna pätevän teknikon tarkistettavaksi. Tarkista liitännät ja virtalähde ennen tukeen ottamista.

Mitä takuu kattaa?

Takuu ei kata vaurioita, jotka aiheutuvat virheellisestä käytöstä tai luvattomista muutoksista. Säilytä ostokuitti mahdollisia reklamaatioita varten.

KÄYTTÖOHJE CMPSPLITVGA20 KONIG

BRUKSANVISNING (s. 34)

2, 4 & 8 PORTS VGA-DELARE

(SPLITTER)

MANUAL DE UTILIZARE (p. 42)

SPLITTER VGA CU 2, 4 & 8

PORTURI

ANLEITUNG (S. 6)

VGA-SPLITTER MIT 2, 4 UND 8

ANSCHLÜSSEN

NÁVOD K POUŽITÍ (s. 38)

ROZBOČOVAČ VGA SIGNÁLU - 2, 4

A 8 PORTÜ

ENGLISH

Introduction:

Tällä ammattikäyttöön suunnitellulla VGA-jakajalla voidaan näyttää videokuvaa yhdestä VGA-lähteestä 2, 4 tai 8 VGA-monitorin tai projektorin kautta samanaikaisesti. Se on loistava ratkaisu, kun tarvitset näkyvyyttä esitysten aikana, tuote-esittelyssä tai videoseinille. Jakajan varmistaman korkean laadun ansiosta signaalihäviöitä ei ole. Jakaja on täysin yhteensopiva analogisten VGA-spesifikaatioiden kanssa, joten se sopii erinomaisesti erilaisiin esityksiin ja videoseinille.

Ominaisuudet:

• Yksi videosisääntulo ja kaksi, neljä tai kahdeksan ulostuloa
• Tukee VGA-, SVGA-, XGA- ja Multi-sync -monitoreja.
  • Lähetysetäisyys: jopa 50 m
• Tukee 250 MHz:n videokaistanleveyttä
  • Tukee resoluutioita 1600 x 1200/1920 x 1440
  • DDC- ja DDC2-tuki portissa 1
• Ihanteellinen videolähetyksiin: kaukovalvonta, turvallisuusvalvonta, tuotannon ja teollisuuden valvonta sekä opetuskäyttö
• Ketjutettava
• Kompakti rakenne ja metallikotelo

Tekniset tiedot:

• Syöttö: 1x uros VGA
• Lähtö: 2x/4x tai 8x naaras VGA
  • Maksimiresoluutio: 1920 x 1440
  • Kaapelin maksimipituus: 50 m
  • Kaistanleveys: 250 MHz
• Sarjaan kytkentä: Kyllä
• Ulkokuori: Metalli

• Teho CMP-SPLITVGA10 &20: DC 9 V/0.3 A

• Teho CMP-SPLITVGA30: DC 12 V/0,3 A

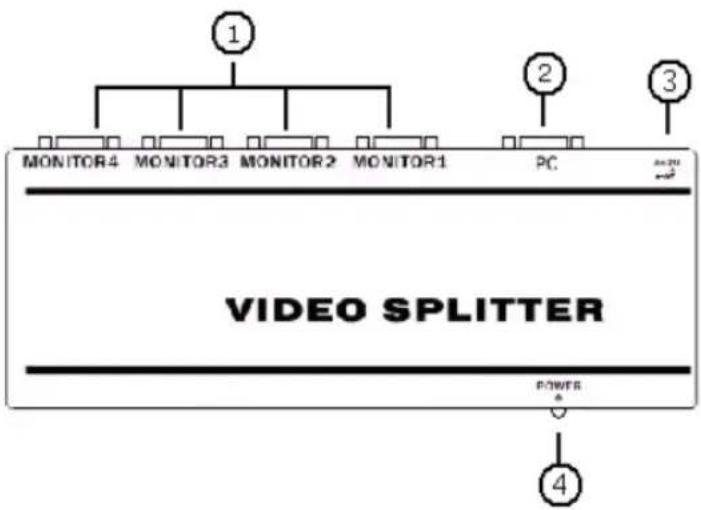

Kytkennät:

1) VGA-naaraslähtöliitännät
2) VGA-urostuloliitäntä
3) Virtasovittimen liitäntä
4) Virran LED-merkkivalo

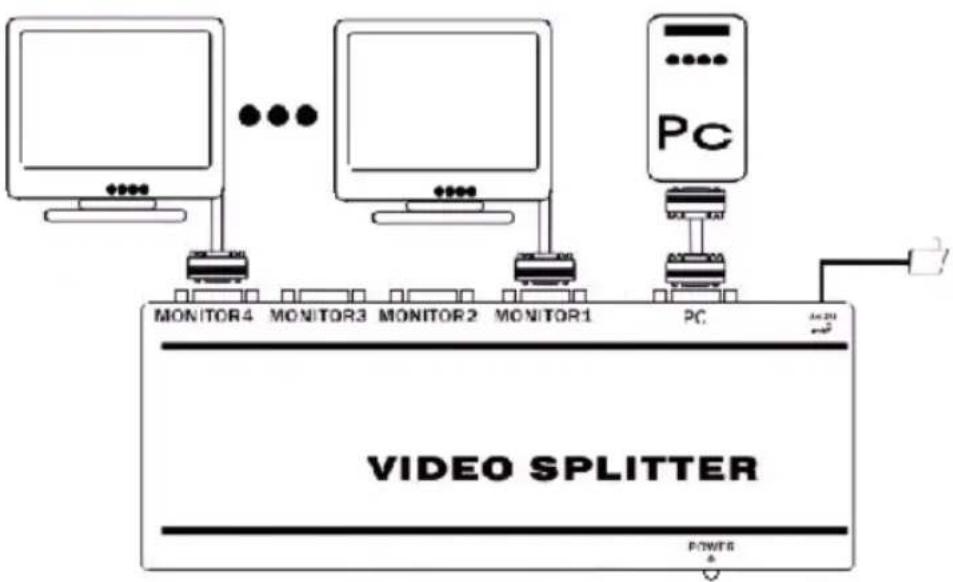

Käyttö:

Ennen asennusta on varmistettava, että kaikki kytkimeen liitettävät laitteet on kytketty pois päältä.

• Kytke tulolähde jakajaan
- Kytke monitorit jakajan takana olevaan lähtöön.
- Kytke virtamuunnin ja virtajohto. Liitä johto pistorasiaan.

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

Vakuutamme, että:

Merkki: König

Malli: CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Kuvaus: VGA 2, 4- ja 8-porttinen jakaja

Täyttää seuraavat standardit:

Täyttää EU-direktiivien vaatimukset. 2004/108/EC.

's-Hertogenbosch, 1. lokakuuta 2008

Mrs. J. Gilad

Ostojohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
