CMPSPLITVGA20 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur VGA 4 ports
Marque	Konig
Modèle	CMPSPLITVGA20
Entrée vidéo	1 prise mâle VGA
Sorties vidéo	4 prises femelles VGA
Résolution maximale	1920 x 1440
Bande passante	250 MHz
Distance de transmission maximale	50 m
Compatibilité écrans	VGA, SVGA, XGA, Multi-sync
Compatibilité DDC	DDC et DDC2 sur le port 1
Raccordement en guirlande	Possible
Alimentation	9 V c.c. / 0,3 A
Matériau du boîtier	Métal
Consommation électrique	2,7 W max
Poids	Environ 200 g
Dimensions (L x l x H)	Environ 10 x 6 x 2,5 cm
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas ouvrir. Débrancher en cas de problème. Éviter eau et humidité.
Garantie	Aucune garantie en cas de modification ou utilisation incorrecte.
Informations générales	Conforme aux normes CE (2004/108/CE). Design et caractéristiques modifiables sans préavis.

FOIRE AUX QUESTIONS - CMPSPLITVGA20 KONIG

Quel est le type de répartiteur VGA ?

Le Konig CMPSPLITVGA20 est un répartiteur VGA 4 ports. Il permet de distribuer un signal VGA provenant d'une source unique vers quatre écrans ou projecteurs simultanément.

Quelle résolution maximale supporte-t-il ?

Il supporte une résolution maximale de 1920 x 1440, ce qui le rend compatible avec les écrans HD et les présentations haute définition.

Quelle est la longueur maximale de câble recommandée ?

La distance de transmission peut atteindre 50 mètres entre la source et les écrans sans perte de signal significative.

Comment installer le répartiteur ?

1. Éteignez tous les appareils. 2. Branchez la source VGA (PC) à l'entrée mâle du répartiteur. 3. Connectez les écrans aux sorties femelles. 4. Branchez l'adaptateur secteur (9V c.c.) et allumez la source. Le voyant d'alimentation s'allume.

Puis-je utiliser des câbles VGA de différentes longueurs ?

Oui, mais la longueur totale de chaque branche ne doit pas dépasser 50 m pour éviter une dégradation du signal. Utilisez des câbles blindés de qualité.

Le répartiteur est-il compatible avec les écrans DDC ?

Oui, il est compatible DDC et DDC2 sur le port de sortie n°1. Cela permet à la source de détecter automatiquement les caractéristiques de l'écran connecté à ce port.

Puis-je connecter plusieurs répartiteurs en guirlande ?

Oui, le raccordement en cascade est possible. Vous pouvez brancher la sortie d'un répartiteur sur l'entrée d'un second pour multiplier le nombre d'écrans.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le revêtement.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil du secteur et des autres équipements. Ne l'ouvrez pas : confiez-le à un technicien qualifié. Vérifiez les connexions et l'alimentation avant de contacter le support.

Que couvre la garantie ?

La garantie ne couvre pas les dommages causés par une utilisation incorrecte ou une modification non autorisée. Conservez la preuve d'achat pour toute réclamation.

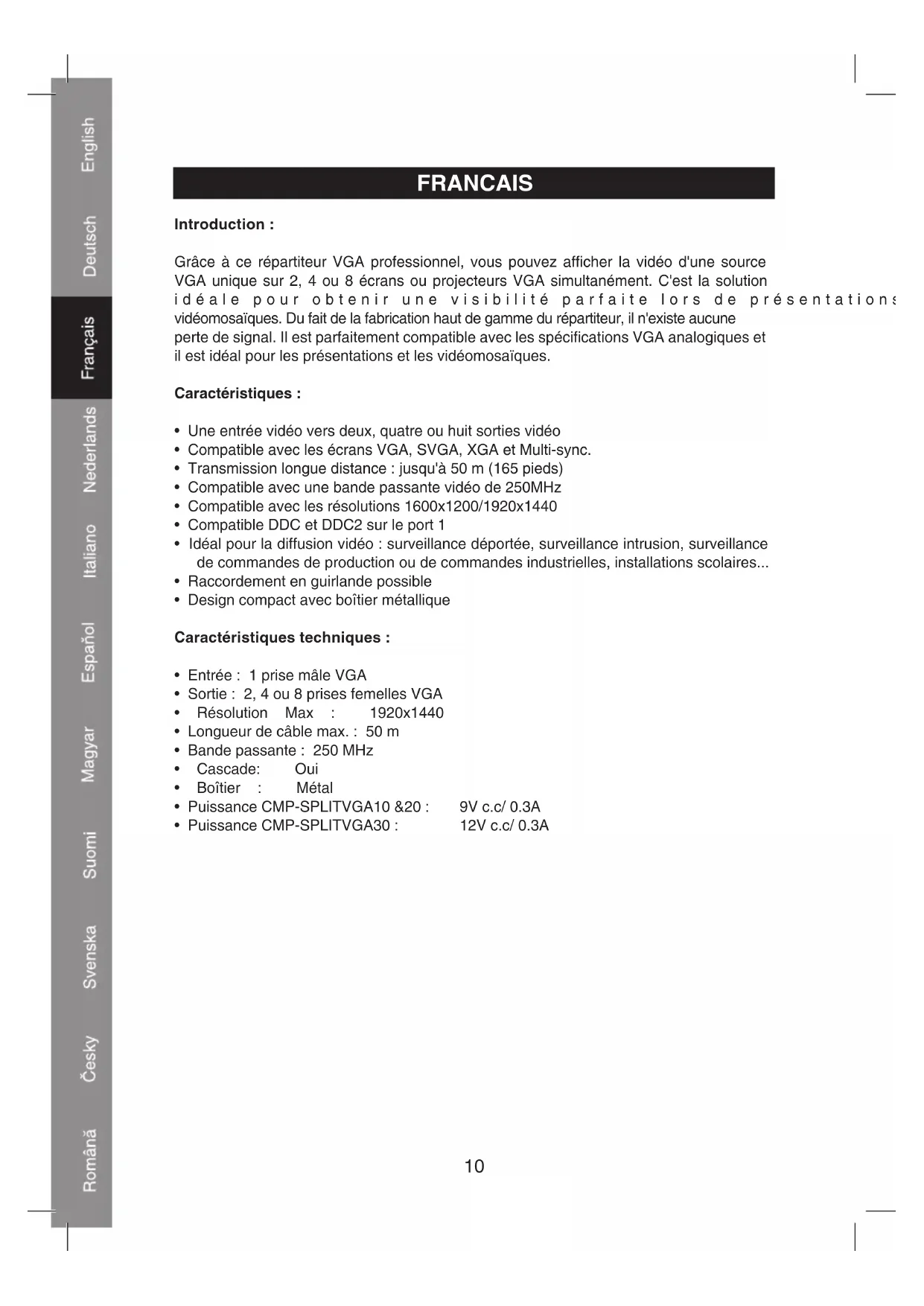

MODE D'EMPLOI CMPSPLITVGA20 KONIG

Grâce à ce répartiteur VGA professionnel, vous pouvez afficher la vidéo d'une source VGA unique sur 2, 4 ou 8 écrans ou projecteurs VGA simultanément. C'est la solution idéale pour obtenir une visibilité parfaite lors de présentations vidéomosaïques. Du fait de la fabrication haut de gamme du répartiteur, il n'existe aucune perte de signal. Il est parfaitement compatible avec les spécifications VGA analogiques et il est idéal pour les présentations et les vidéomosaïques.

Caractéristiques :

• Une entrée vidéo vers deux, quatre ou huit sorties vidéo
• Compatible avec les écrans VGA, SVGA, XGA et Multi-sync.
• Transmission longue distance : jusqu'à 50 m (165 pieds)
• Compatible avec une bande passante vidéo de 250MHz
• Compatible avec les résolutions 1600x1200/1920x1440
• Compatible DDC et DDC2 sur le port 1
• Idéal pour la diffusion vidéo : surveillance déportée, surveillance intrusion, surveillance de commandes de production ou de commandes industrielles, installations scolaires...
  • Raccordement en guirlande possible
• Design compact avec boîtier métallique

Caractéristiques techniques :

• Entrée : 1 prise mâle VGA
• Sortie : 2, 4 ou 8 prises femelles VGA
  • Résolution Max : 1920x1440
• Longueur de câble max. : 50 m
• Bande passante : 250 MHz
• Cascade: Oui
  • Boîtier : Métal
• Puissance CMP-SPLITVGA10 &20 : 9V c.c/ 0.3A
• Puissance CMP-SPLITVGA30 : 12V c.c/ 0.3A

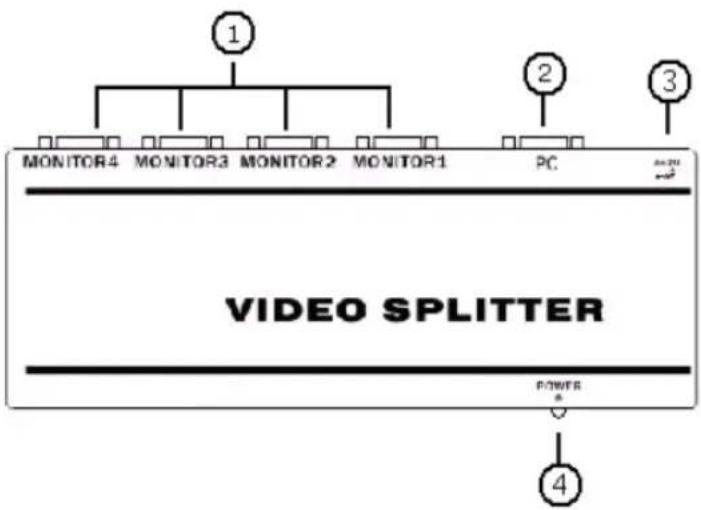

Raccordements :

1) Prises de sortie VGA femelles
2) Prise d'entrée VGA mâle
3) Prise pour l'adaptateur électrique
4) Voyant d'alimentation

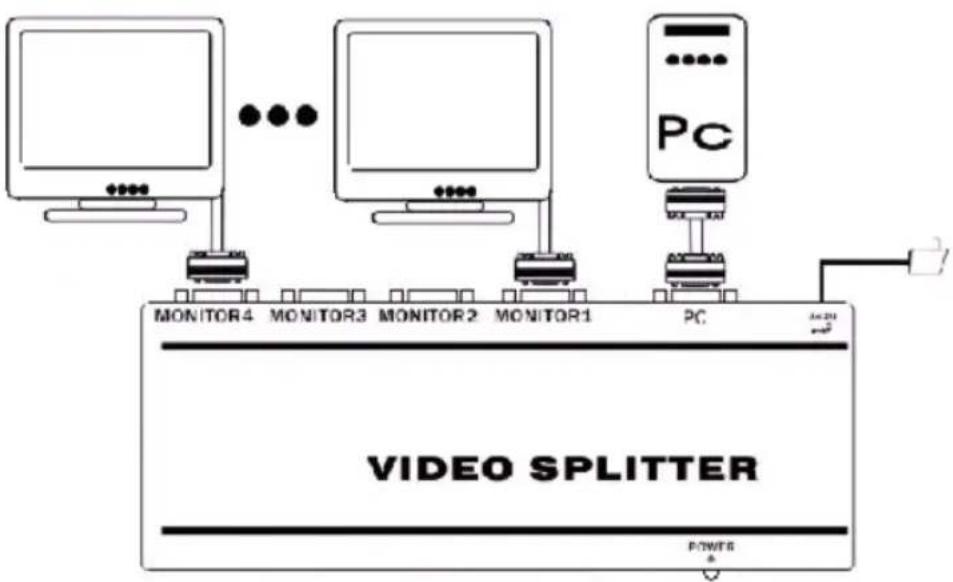

Fonctionnement :

Avant l'installation, assurez-vous que tous les appareils que vous voulez raccorder sont éteints.

• Raccordez la source d'entrée au répartiteur
- Raccordez les écrans aux prises de sortie à l'arrière du répartiteur.
- Raccordez l'adaptateur électrique et branchez le dans une prise murale

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Marque : König

Modèles : CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Désignation : Répartiteurs VGA 2, 4 & 8 ports

sont conformes aux normes suivantes :

CEM : EN 55022:2006 Classe B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

et qu'ils sont conformes aux prescriptions de la Directive de l'Union Européenne : 2004/108/CE

's-Hertogenbosch, 1er Octobre 2008

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC

ELECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont titulaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©
