CMPSPLITVGA20 - Rozdělovač KONIG - Bezplatný návod k obsluze

Typ produktu	Rozdělovač VGA 4 porty
Značka	Konig
Model	CMPSPLITVGA20
Video vstup	1 VGA samec
Video výstupy	4 VGA samice
Maximální rozlišení	1920 x 1440
Šířka pásma	250 MHz
Maximální přenosová vzdálenost	50 m
Kompatibilita displejů	VGA, SVGA, XGA, Multi-sync
Podpora DDC	DDC a DDC2 na portu 1
Řetězové propojení	Možné
Napájení	9 V ss / 0,3 A
Materiál skříně	Kov
Spotřeba energie	2,7 W max
Hmotnost	Přibližně 200 g
Rozměry (D x Š x V)	Přibližně 10 x 6 x 2,5 cm
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	20% až 80% RV (bez kondenzace)
Údržba a čištění	Čistěte suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky.
Bezpečnost	Neotvírejte. V případě problému odpojte. Vyhněte se vodě a vlhkosti.
Záruka	Žádná záruka v případě úprav nebo nesprávného použití.
Obecné informace	V souladu s normami CE (2004/108/CE). Design a vlastnosti se mohou změnit bez předchozího upozornění.

Často kladené otázky - CMPSPLITVGA20 KONIG

Jaký je typ rozdělovače VGA?

Konig CMPSPLITVGA20 je rozdělovač VGA se 4 porty. Umožňuje distribuovat signál VGA z jednoho zdroje na čtyři monitory nebo projektory současně.

Jaké maximální rozlišení podporuje?

Podporuje maximální rozlišení 1920 x 1440, díky čemuž je kompatibilní s HD monitory a prezentacemi ve vysokém rozlišení.

Jaká je maximální doporučená délka kabelu?

Přenosová vzdálenost může dosáhnout až 50 metrů mezi zdrojem a monitory bez výrazné ztráty signálu.

Jak nainstalovat rozdělovač?

1. Vypněte všechna zařízení. 2. Připojte zdroj VGA (PC) ke vstupu (samec) rozdělovače. 3. Připojte monitory k výstupům (samice). 4. Připojte napájecí adaptér (9 V ss) a zapněte zdroj. Rozsvítí se kontrolka napájení.

Mohu použít kabely VGA různých délek?

Ano, ale celková délka každé větve by neměla přesáhnout 50 m, aby nedošlo k degradaci signálu. Používejte kvalitní stíněné kabely.

Je rozdělovač kompatibilní s monitory s DDC?

Ano, je kompatibilní s DDC a DDC2 na výstupním portu č. 1. To umožňuje zdroji automaticky rozpoznat vlastnosti monitoru připojeného k tomuto portu.

Mohu propojit několik rozdělovačů do řetězce?

Ano, kaskádové propojení je možné. Výstup prvního rozdělovače můžete připojit ke vstupu druhého a tím znásobit počet monitorů.

Jak čistit zařízení?

Použijte měkký suchý hadřík k otření skříně. Nikdy nepoužívejte rozpouštědla, alkohol ani abrazivní prostředky, které by mohly poškodit povrch.

Co dělat v případě poruchy?

Okamžitě odpojte zařízení od sítě a ostatních zařízení. Neotvírejte jej – svěřte jej kvalifikovanému technikovi. Před kontaktováním podpory zkontrolujte připojení a napájení.

Co kryje záruka?

Záruka se nevztahuje na škody způsobené nesprávným použitím nebo neoprávněnou úpravou. Uschovejte doklad o koupi pro případ reklamace.

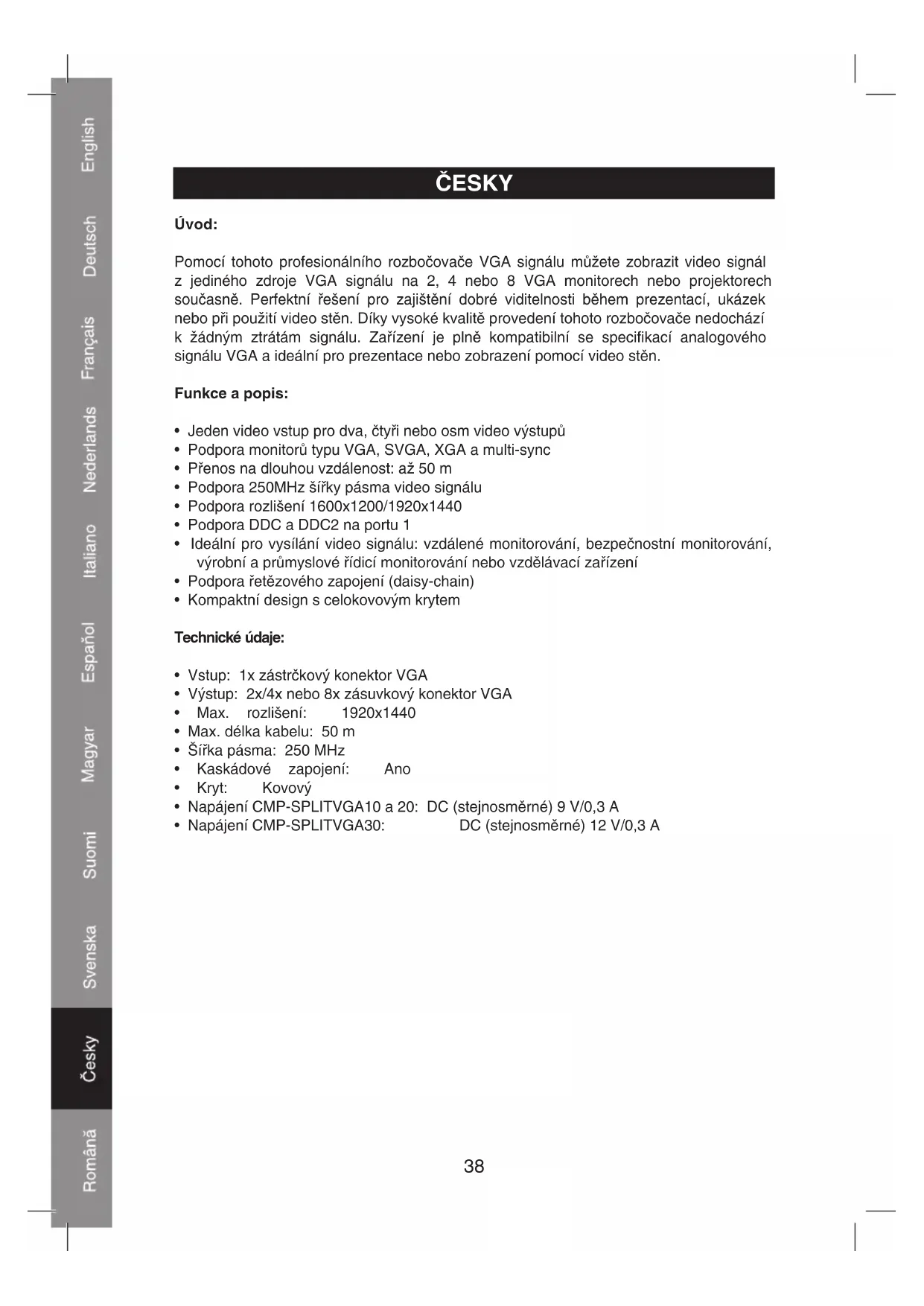

NÁVOD K OBSLUZE CMPSPLITVGA20 KONIG

Pomocí tohoto profesionálního rozbočovače VGA signálu můžete zobrazit video signál z jediného zdroje VGA signálu na 2, 4 nebo 8 VGA monitorech nebo projektorech současně. Perfektní řešení pro zajištění dobré viditelnosti během prezentací, ukázek nebo při použití video stěn. Díky vysoké kvalitě provedení tohoto rozbočovače nedochází k žádným ztrátám signálu. Zařízení je plně kompatibilní se specifikací analogového signálu VGA a ideální pro prezentace nebo zobrazení pomocí video stěn.

Funkce a popis:

• Jeden video vstup pro dva, čtyři nebo osm video výstupů
• Podpora monitorů typu VGA, SVGA, XGA a multi-sync
• Přenos na dlouhou vzdálenost: až 50 m
• Podpora 250MHz šířky pásma video signálu
• Podpora rozlišení 1600x1200/1920x1440
• Podpora DDC a DDC2 na portu 1
• Ideální pro vysílání video signálu: vzdálené monitorování, bezpečnostní monitorování, výrobní a průmyslové řídící monitorování nebo vzdělávací zařízení
• Podpora řetězového zapojení (daisy-chain)
• Kompaktní design s celokovovým krytem

Technické údaje:

• Vstup: 1x zástrčkový konektor VGA
• Výstup: 2x/4x nebo 8x zásuvkový konektor VGA
• Max. rozlišení: 1920x1440
• Max. délka kabelu: 50 m
- Šířka pásma: 250 MHz
• Kaskádové zapojení: Ano
- Kryt: Kovový
- Napájení CMP-SPLITVGA10 a 20: DC (stejnosměrné) 9 V/0,3 A
- Napájení CMP-SPLITVGA30: DC (stejnosměrné) 12 V/0,3 A

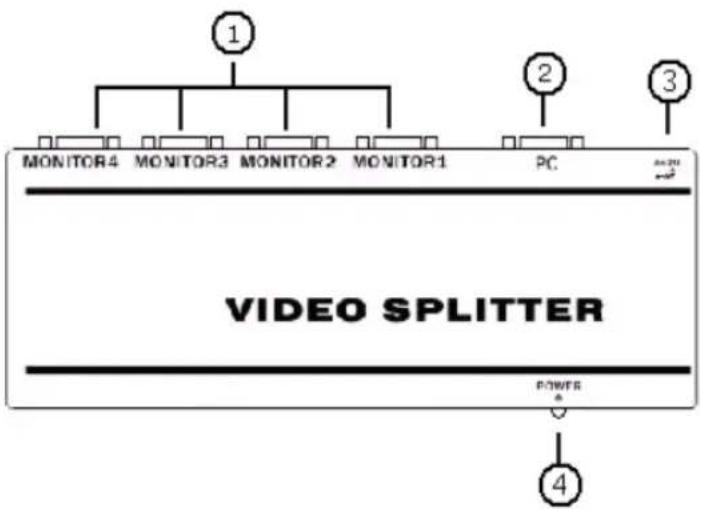

Zapojení:

1) Zásuvkové konektory VGA výstupu
2) Zástrčkový konektor VGA vstupu
3) Konektor pro připojení síťového adaptéru
4) LED indikátor napájení

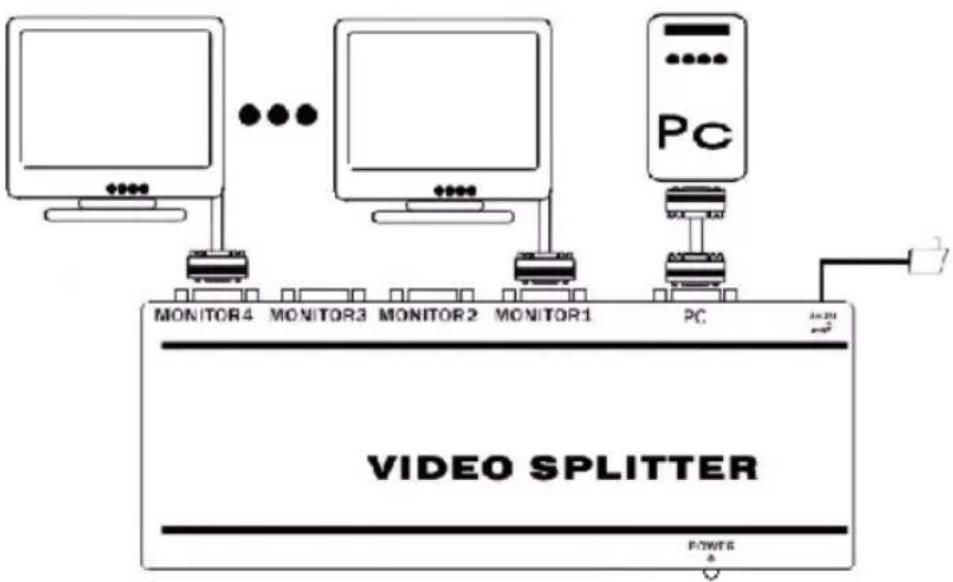

Ovládání:

Před zapojením zařízení vypněte všechny přístroje, které budete zapojovat.

• Připojte k rozbočovači zdroj vstupního signálu.
• Připojte k výstupním konektorům na zadní straně rozbočovače monitory.
• Připojte napájecí adaptér a kabel a pak je připojte do síťové zásuvky.

Prohlášení o shodě

Společnost

Nedis B.V.

De Tweeling 28

prohlašuje, že výrobek:

Značka: König

Model: CMP-SPLITVGA10 / CMP-SPLITVGA20 a CMP-SPLITVGA30

Popis: Rozbočovač VGA signálu - 2, 4 a 8 portů

splňuje následující normy:

Elektromagnetická kompatibilita (EMC):

EN 55022:2006: Třída B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

Nízkonapěťová zařízení (LVD):

EN 60950:2000

a je v souladu s požadavky směrnic Evropské unie 2004/108/EC.

's-Hertogenbosch, 1. října 2008

Paní J. Gilad

Obchodní ředitelka

Bezpečnostní opatření:

UPOZORNĚNÍ

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT

Aby nedošlo k úrazu elektrickým proudem, smí opravu zařízení provádět POUZE kvalifikovaný servisní technik/servisní středisko. Před prováděním opravy vždy odpojte zařízení od přívodu elektrické energie a od dalších zařízení, která mohou být s vaším zařízením propojena. Nevystavujte zařízení působení vlhkosti nebo vody.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani materiály s brusným účinkem.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení ruší platnost záruční smlouvy a odpovědnost výrobce.

Obecná upozornění:

Design a technické údaje výrobku se mohou změnit bez předchozího upozornění.

Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.

Upozornění:

Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat do běžného domácího odpadu. Existují zvláštní sběrná střediska pro likvidaci těchto produktů.

Copyright © (Autorská práva)
