CMPSPLITDVI10 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur DVI (DVI splitter)
Modèle	CMPSPLITDVI10 (2 ports)
Marque	Konig
Entrée	1 x DVI-I 24+5 femelle
Sorties	2 x DVI-I 24+5 femelles
Résolution maximale	1600 x 1200 pixels (UXGA)
Bande passante	200 MHz
Compatibilité	DVI numérique et analogique (DVI-D et DVI-A)
Alimentation	5 V CC / 1 A (adaptateur secteur inclus)
Matériau du boîtier	Métal
Dimensions (approx.)	10 x 6 x 2 cm
Poids (approx.)	200 g
Fonctions principales	Duplication du signal DVI vers 2 écrans, mise en cascade possible (jusqu'à 3 niveaux)
Installation	Aucun logiciel requis, branchement simple
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, risque de choc électrique ; débrancher en cas de problème
Garantie	Aucune garantie en cas de modification ou utilisation incorrecte
Certifications	CE (CEM et DBT selon directives 2004/108/CE et 2006/95/CE)
Pays d'origine	Conçu et distribué par Nedis B.V., Pays-Bas

FOIRE AUX QUESTIONS - CMPSPLITDVI10 KONIG

Le répartiteur CMPSPLITDVI10 fonctionne-t-il avec des écrans analogiques ?

Oui, il prend en charge les signaux DVI analogiques (DVI-A) et numériques (DVI-D). Assurez-vous que vos écrans et câbles sont compatibles.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 1600 x 1200 pixels (UXGA) avec une bande passante de 200 MHz. Les résolutions inférieures comme 1920x1080 peuvent être supportées si la bande passante le permet, mais 1600x1200 est la limite garantie.

Puis-je connecter plusieurs répartiteurs en cascade ?

Oui, vous pouvez cascader jusqu'à 3 répartiteurs CMPSPLITDVI10. Cela permet de multiplier les sorties, mais la qualité du signal peut diminuer au-delà de 3 niveaux.

Quel type d'alimentation est nécessaire ?

Le répartiteur nécessite une alimentation de 5 V CC et 1 A. L'adaptateur secteur est inclus dans la boîte. Utilisez uniquement l'adaptateur fourni.

Le répartiteur fonctionne-t-il avec un seul écran branché ?

Oui, vous pouvez utiliser une ou deux sorties. Si une seule sortie est branchée, l'image s'affichera normalement sur cet écran.

Comment nettoyer le répartiteur ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de liquides.

Que faire si l'image ne s'affiche pas sur un écran ?

Vérifiez les branchements des câbles DVI et assurez-vous que l'alimentation est branchée. Essayez de permuter les câbles ou les écrans. Si le problème persiste, réduisez la résolution de la source vidéo.

Le répartiteur est-il compatible avec les câbles DVI-D et DVI-I ?

Oui, les prises sont de type DVI-I 24+5, acceptant les câbles DVI-D (numérique) et DVI-I (numérique+analogique). Les câbles DVI-A sont également compatibles.

Puis-je utiliser ce répartiteur avec un ordinateur portable et un projecteur ?

Oui, vous pouvez brancher votre ordinateur portable (source DVI) sur l'entrée, puis connecter un écran et un projecteur sur les sorties. L'image sera dupliquée sur les deux.

Le produit est-il garanti ?

La garantie ne couvre pas les dommages causés par une utilisation incorrecte, une modification ou une ouverture du boîtier. Conservez la preuve d'achat.

MODE D'EMPLOI CMPSPLITDVI10 KONIG

Les doubleurs DVI KONIG permettent de dupliquer un signal d'entrée video vers 2 ou 4 écrons en même temps.

\section*{Caracteristiques :}

• 100% compatibles avec les specifications DVI-Numérique et DVI-Analogique.
  Supportent les haute résolutions jusqu'à UXGAX.
• Peuvent être installés en cascade.
  Aucun logiciel n'est nécessaire.

\section*{Caracteristiques techniques :}

• Entrée: 1 fémelle DVI-I 24+5
  Sortie: 2 femelles DVI-1 24+5 (CMP-SPLITDVI10)
  4 femelles DVI-I 24+5 (CMP-SPLITDVI20)
  Résolution Max.: 1600x1200
• Bande passante: 200MHz
• Cascade: 3 fois chaque
  Boitier: Metal
  Alimentation: 5V CC / 1A (CMP-SPLITDVI10)

5V CC / 3A (CMP-SPLITDVI20)

Raccordements :

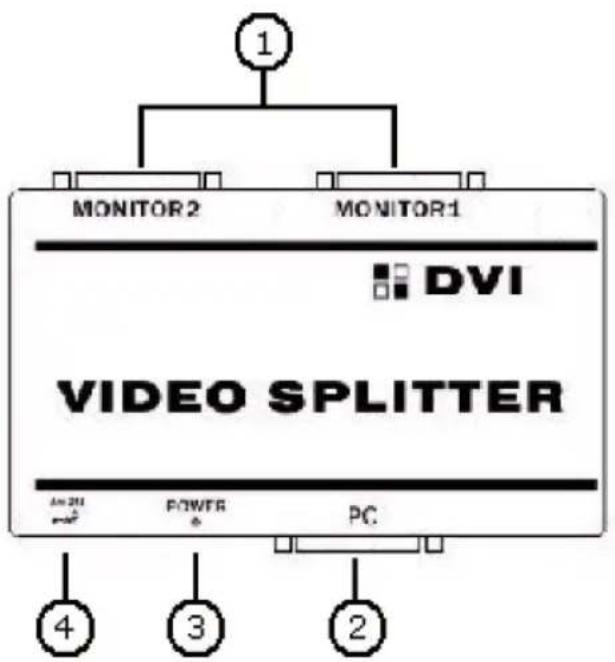

CMP-SPLITDVI10

1) 2 prises de sortie DVI
2) Prise d'entrée DVI
3)Voyant d'alimentation
4) Prise pour adaptateur
electrique 5V CC

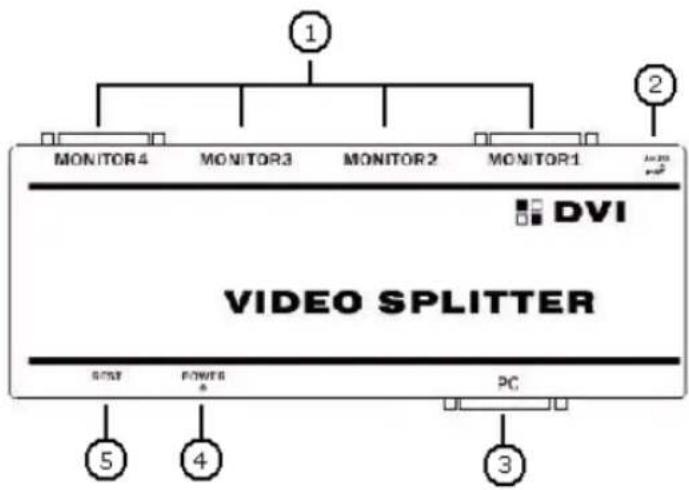

CMP-SPLITDVI20

1) 4 prises de sortie DVI
2) Prise pour adaptateur électrique 5V CC
3) Prise d'entrée DVI
4)Voyant d'alimentation
5) Touche de Réinitialisation

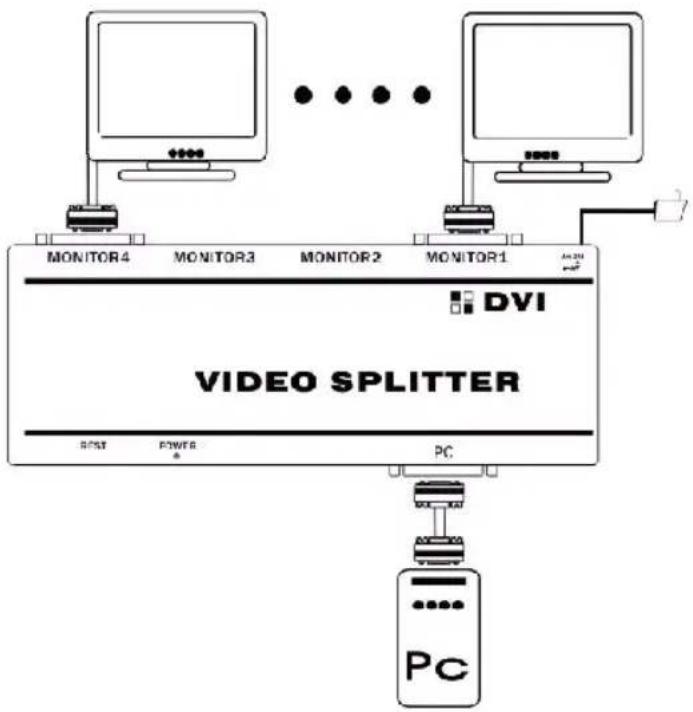

Raccordement et fonctionnement :

Avant l'installation, assurez-vous que tous les apparciels que vous pouze raccorder sont eteints.

• Raccordez les sources d'entrée au doubleur (les cables d'entrée ne sont pas fournis)
  Raccordez les écrans aux prises de sortie à l'arrière du doubleur.
• Raccordez le cote CC de l'alimentation 5 V au doubleur, puis le cote CA à une prise de courant murale.

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Modèles : Doubleur DVI 2 ports & Doubleur DVI 4 ports

Désignation : DOUBLEURS DVI 2 & 4 PORTS KÖNIG

dont conformes aux normes suivantes :

CEM: EN 55022(1998+A1:2000+A2:2003)

EN61000-3-2(2006)

EN61000-3-3(1995+A1:2001+A2:2005)

EN55024(1998+A1:2001+A2:2003)

EN61000-4-2(1995+A1:1998+A2:2001) /-3(2002+A1:2002)/

-4(2004)/-5(1995+A1:2001)/-6(1996+A1:2001)/-11(2004)

DBT: IEC 60950-1:2001

suivant la directive 2004/108/CEE.

's-Hertogenbosch, 1er juillet 2008

Mme.J.Gilad

Direcrice des Achats

Consignes de sécurité :

ATTENTION

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Debranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'vec un chiffon sec. N'utilisez pas de solvant ou de produit abrasif.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modifi c transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modifi cation sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©
