CMPSPLITDVI10 - Jakaja KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	DVI-jakaja
Malli	CMPSPLITDVI10 (2 porttia)
Merkki	Konig
Tulo	1 x DVI-I 24+5 naaras
Lähdöt	2 x DVI-I 24+5 naaras
Maksimiresoluutio	1600 x 1200 pikseliä (UXGA)
Kaistanleveys	200 MHz
Yhteensopivuus	Digitaalinen ja analoginen DVI (DVI-D ja DVI-A)
Virtalähde	5 V DC / 1 A (verkkolaite mukana)
Kotelon materiaali	Metalli
Mitat (n.)	10 x 6 x 2 cm
Paino (n.)	200 g
Päätoiminnot	DVI-signaalin kopiointi 2 näytölle, kaskadointi mahdollinen (enintään 3 tasoa)
Asennus	Ei vaadi ohjelmistoa, yksinkertainen kytkentä
Huolto ja puhdistus	Puhdista kuivalla liinalla, älä käytä liuottimia
Turvallisuus	Älä avaa, sähköiskun vaara; irrota virtajohdosta ongelmatilanteessa
Takuu	Ei takuuta, jos laitetta on muutettu tai käytetty väärin
Sertifioinnit	CE (EMC ja LVD direktiivien 2004/108/EY ja 2006/95/EY mukaisesti)
Alkuperämaa	Suunniteltu ja jaeltu: Nedis B.V., Alankomaat

Usein kysytyt kysymykset - CMPSPLITDVI10 KONIG

Toimiiko CMPSPLITDVI10-jakaja analogisten näyttöjen kanssa?

Kyllä, se tukee analogisia (DVI-A) ja digitaalisia (DVI-D) DVI-signaaleja. Varmista, että näyttösi ja kaapelit ovat yhteensopivia.

Mikä on tuettu maksimiresoluutio?

Maksimiresoluutio on 1600 x 1200 pikseliä (UXGA) kaistanleveydellä 200 MHz. Pienemmät resoluutiot kuten 1920x1080 voivat toimia, jos kaistanleveys riittää, mutta 1600x1200 on taattu raja.

Voinko kytkeä useita jakajia kaskadiin?

Kyllä, voit kaskadoida enintään 3 CMPSPLITDVI10-jakajaa. Tämä moninkertaistaa lähdöt, mutta signaalin laatu voi heikentyä yli 3 tason jälkeen.

Millaista virtalähdettä tarvitaan?

Jakaja tarvitsee 5 V DC / 1 A virtalähteen. Verkkolaite toimitetaan pakkauksessa. Käytä vain mukana tullutta adapteria.

Toimiiko jakaja vain yhden näytön kanssa?

Kyllä, voit käyttää yhtä tai kahta lähtöä. Jos vain yksi lähtö on kytketty, kuva näkyy normaalisti sillä näytöllä.

Miten jakaja puhdistetaan?

Irrota laite ja puhdista se pehmeällä, kuivalla liinalla. Älä käytä liuottimia, hankausaineita tai nesteitä.

Mitä tehdä, jos kuva ei näy yhdellä näytöllä?

Tarkista DVI-kaapeleiden liitännät ja varmista, että virtalähde on kytketty. Kokeile vaihtaa kaapeleita tai näyttöjä. Jos ongelma jatkuu, pienennä videolähteen resoluutiota.

Onko jakaja yhteensopiva DVI-D- ja DVI-I-kaapeleiden kanssa?

Kyllä, liittimet ovat tyyppiä DVI-I 24+5, jotka hyväksyvät DVI-D (digitaalinen) ja DVI-I (digitaalinen+analoginen) kaapelit. DVI-A-kaapelit ovat myös yhteensopivia.

Voinko käyttää tätä jakajaa kannettavan tietokoneen ja projektorin kanssa?

Kyllä, voit kytkeä kannettavan tietokoneen (DVI-lähde) tuloon ja liittää näytön ja projektorin lähtöihin. Kuva kopioidaan molemmille.

Onko tuotteella takuu?

Takuu ei kata vaurioita, jotka aiheutuvat virheellisestä käytöstä, muutoksista tai kotelon avaamisesta. Säilytä ostokuitti.

KÄYTTÖOHJE CMPSPLITDVI10 KONIG

KÖNIG DVI-jakajat mahdollistavat syötétyn videosignaalin kopoimisen 2 tai 4 eriin monitoriin tai heijastimiin samanaikaisesti.

Ominaisuudet:

Taysin yhteensopiva DVI-digitaalisin ja DVI-analogisiin ominaisuksiin.
- Tukee korkean resolution nayttöä jopa UXGA:n saakka.
- Voidaan kytkeä sarjaan.
Ei vaadi ohjelmaa.

Tekniset tiedot:

• Syöttö: 1x naaras DVI-1 24+5
  Lahto: 2x naaras DVI-1 24+5 (CMP-SPLITDVI10)

4x naaras DVI-1 24+5 (CMP-SPLITDVI20)

Maksimiresolutuo: 1600x1200
Kaistanleveys: 200 MHz
- Sarjaan kytkentä: Ja 3x
Ulkokuori: Metalli
- Syöttökytkentä: DC5V / 1A (CMP-SPLITDVI10)
DC5V/3A (CMP-SPLITDVI20)

Kytkennat:

CMP-SPLITDVI10

1)2xDVI-lähtö
2) DVI-syöttö
3) Virran LED-merkkivalo
4) DC5V-virtasovittimen liitantä

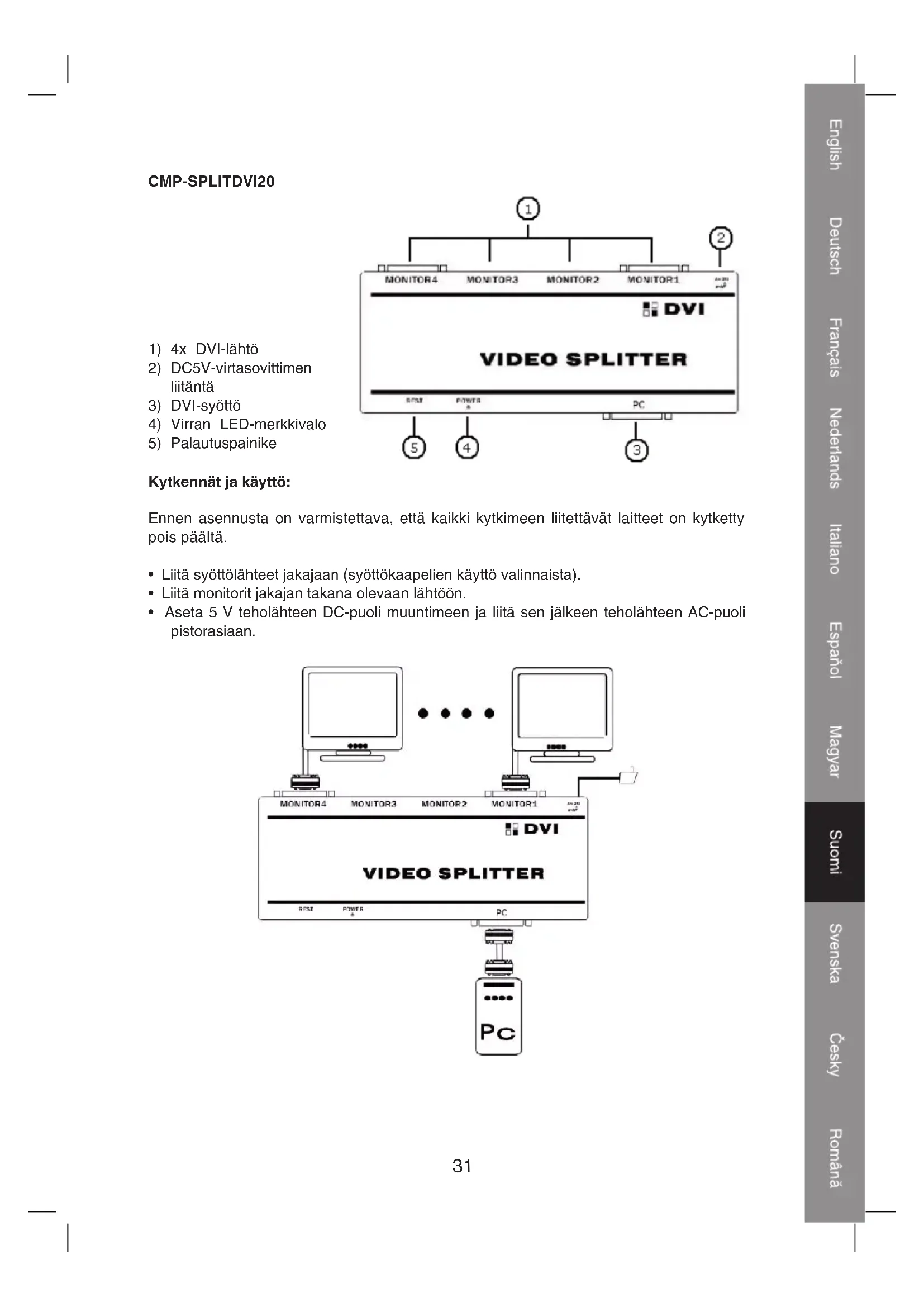

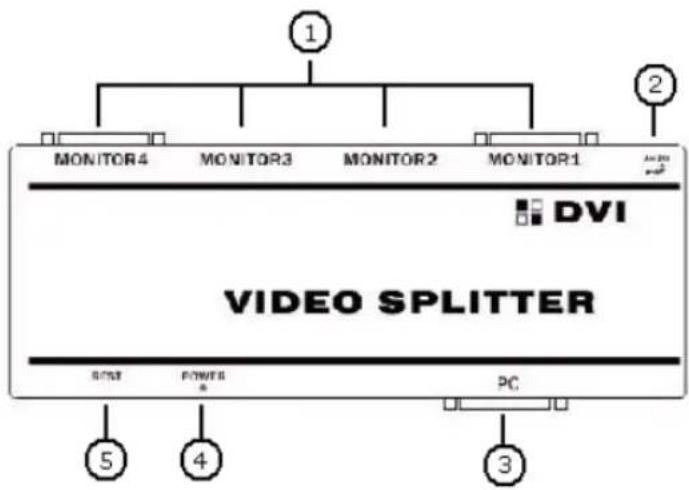

CMP-SPLITDVI20

1) 4 × DVI-lähtö
2) DC5V-virtasovittimen liitäntä
3) DVI-syöttö
4) Virran LED-merkkivalo
5) Palautuspainike

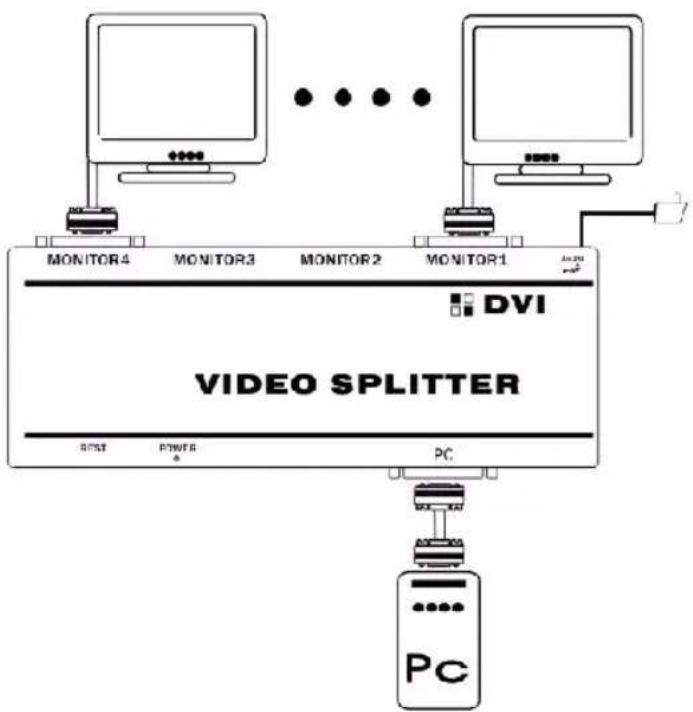

Kytkennat ja käytto:

Ennen asennusta on varmistettava, etta kaikki kytkimeen liitettavat laitteet on kytketty pois paaltä.

• Liä syöttolähteet jakajaan (syötökaepelien käytö valinnaista).
• Liītā monitorit jakajan takana olevaan lāhtöän.
• Aseta 5 V teholähteen DC-puoli muuntimeen ja liitä sen jälkeen teholähteen AC-puoli pistorasiaan.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

Vakuutamme, etta tuote:

Nimi: CMP-SPLITDVI10 & CMP-SPLITDVI20

Malli: 2-portin DVI-jakaja & 4-portin DVI-jak

Kuvaus: KONIG DVI-JAKAJAT 2 & 4 PORTILLA

Tayttäa seuraavat standardit:

EMC: EN 55022(1998+A1:2000+A2:2003)

EN61000-3-2(2006)

EN61000-3-3(1995+A1:2001+A2:2005)

EN55024(1998+A1:2001+A2:2003)

EN61000-4-2(1995+A1:1998+A2:2001) /-3(2002+A1:2002)/

-4(2004)/-5(1995+A1:2001)/-6(1996+A1:2001)/-11(2004)

LVD: IEC 60950-1:2001

Direktiivin 2004/108/ETY mukaisesti.

's-Hertogenbosch, 1. heinakuuta 2008

Mrs. J. Gilad

Hankintajohtaja

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA

ALA AVAA

Sahköiskuvaaran valttamiseksi taman laitteen saa avata huollon yhteydessa VAIN valtuutettu teknikko.

Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Alä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvolliusus mitatöityvat, jos tuote vauroituu siihen tehtyjen muutoksien tai sen vaärinkäytön takia.

Yleista:

Muutoksia mallin ja teknisin ominaisuuksin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityja tuotemerkkejä ja niitta on käsitteläv sellaisina.

Huomio:

Tuote on varustetu tällä merkilla. Se merkitsee, ettei käytettyä sahkö- tai elektronisia tuotteita saa havittäa kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjarjestelmä.
