CMPSPLITVGA10 - Jakaja KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	VGA-jakaja
Merkki	Konig
Malli	CMPSPLITVGA10
Videotulo	1 x VGA-urosliitin
Videolähdöt	2 x VGA-naarasliitintä
Lähtöjen lukumäärä	2
Maksimiresoluutio	1920 x 1440
Kaistanleveys	250 MHz
Kaapelin maksimipituus	50 m
Näyttöyhteensopivuus	VGA, SVGA, XGA, Multi-sync
DDC-toiminnot	DDC ja DDC2 portissa 1
Virransyöttö	9 V DC, 0,3 A
Kotelon tyyppi	Kompakti metalli
Ketjutettavuus	Kyllä
Pääkäyttötarkoitus	Videon jakelu, esitykset, valvonta
Huolto	Puhdista kuivalla liinalla
Turvallisuus	Älä avaa, sähköiskun vaara
Vaatimustenmukaisuus	CE (direktiivi 2004/108/EY)

Usein kysytyt kysymykset - CMPSPLITVGA10 KONIG

Kuinka kytkeä VGA-jakaja Konig CMPSPLITVGA10?

Ennen asennusta varmista, että kaikki laitteet ovat sammutettuina. Kytke tulolähde jakajan VGA-urosliittimeen. Liitä sitten näytöt takana oleviin VGA-naarasliittimiin. Kytke mukana tullut virtasovitin ja käynnistä laitteet.

Minkä tyyppiset näytöt ovat yhteensopivia?

Jakaja on yhteensopiva näyttöjen VGA, SVGA, XGA ja Multi-sync kanssa. Se tukee jopa 1920x1440 resoluutiota.

Mikä on tuettu maksimiresoluutio?

Tuettu maksimiresoluutio on 1920 x 1440 pikseliä. Jakaja pystyy käsittelemään myös 1600x1200 resoluutiota.

Voinko käyttää yli 50 metrin VGA-kaapeleita?

Suositeltu kaapelin maksimipituus on 50 metriä. Tämän yli signaali voi heikentyä. Pidempiä matkoja varten käytä VGA-toistimia tai -jatkokaapeleita.

Tarvitseeko jakaja ulkoista virtalähdettä?

Kyllä, jakajaa on syötettävä mukana tulevalla verkkosovittimella (9 V DC, 0,3 A). Liitä se takana olevaan liitäntään ja sitten seinäpistorasiaan.

Kuinka puhdistan laitteen?

Puhdista vain kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita, jotka voivat vahingoittaa koteloa.

Mitä tehdä, jos kuva ei näy näytöillä?

Tarkista, että kaikki kaapelit on kytketty oikein ja näytöt ovat päällä. Varmista, että virtasovitin on kytketty kunnolla. Kokeile käynnistää videolähde uudelleen. Jos ongelma jatkuu, kokeile näyttöä suoraan lähteeseen eristääksesi jakaja.

Tukeeko jakaja DDC:tä?

Kyllä, jakaja tukee DDC- ja DDC2-protokollaa lähtöportissa 1. Tämä mahdollistaa tietokoneen ja tähän porttiin kytketyn näytön välisen viestinnän.

Voinko kytkeä useita jakajia ketjuun?

Kyllä, jakaja tukee ketjutusta. Voit kytkeä yhden jakajan lähdön toisen jakajan tuloon lisätäksesi näyttöjen määrää.

Mitä turvatoimia tulee noudattaa?

Älä koskaan avaa koteloa: sähköiskun vaara. Irrota laite verkosta ongelmatilanteessa. Älä altista vedelle tai kosteudelle. Vain pätevä teknikko saa suorittaa korjauksia.

KÄYTTÖOHJE CMPSPLITVGA10 KONIG

BRUKSANVISNING (s. 34)

2,4&8PORTS VGA-DELARE

(SPLITTER)

MANUAL DE UTILIZARE (p. 42)

SPLITTER VGA CU 2,4 & 8

PORTURI

ANLEITUNG (S.6)

VGA-SPLITTER MIT 2,4 UND 8

ANSCHLUSSEN

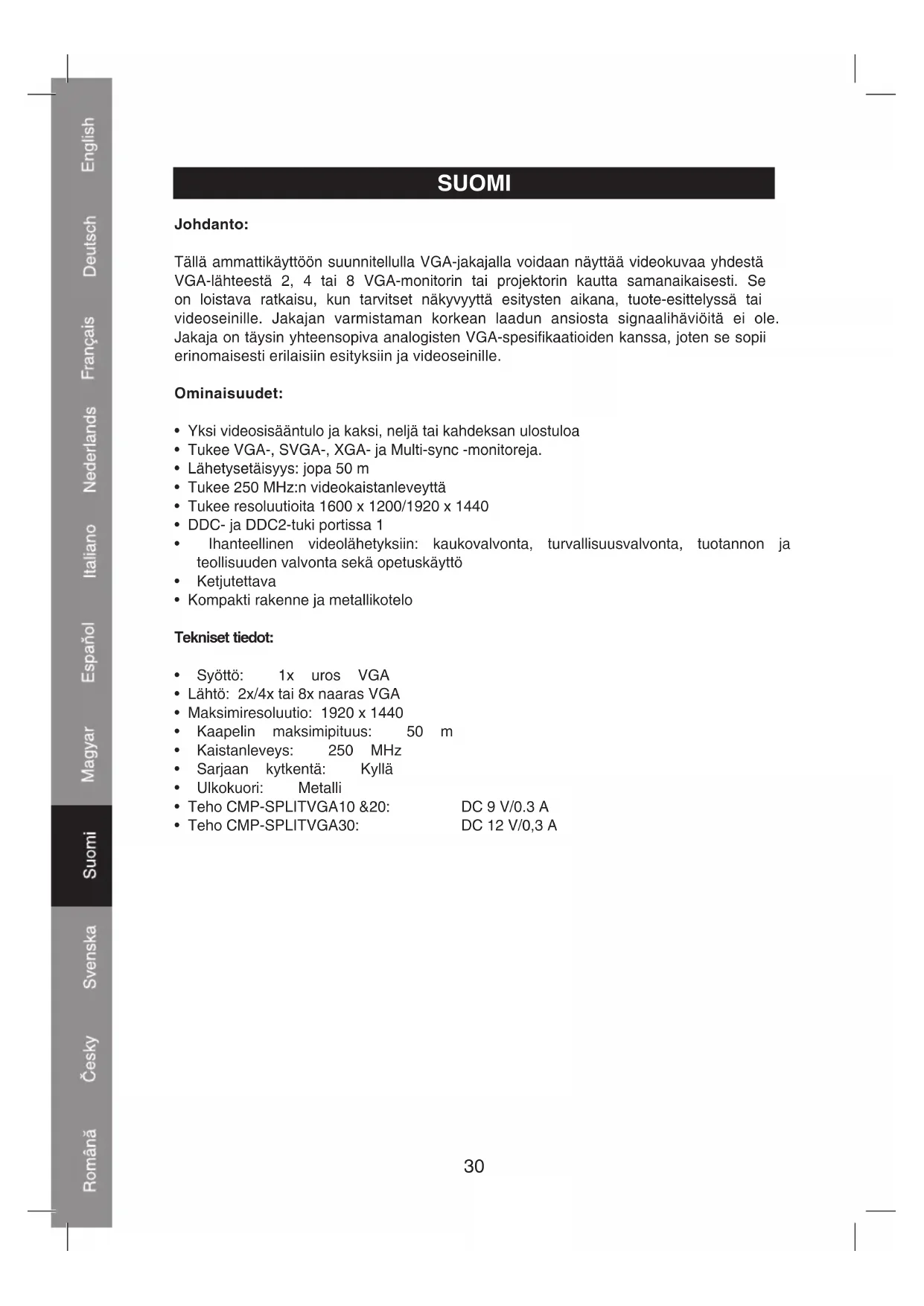

Tällä ammattikäytöön suunnitellulla VGA-jakajalla voidaan Näytä videokuvaa yhdestä VGA-lähteestä 2, 4 tai 8 VGA-monitorin tai projektorin kautta samanaikaisesti. Se on loistava ratkaisu, kun tarvitset nakyvyttä esitysten aikana, tuote-esittelyssä tai videoseinille. Jakajan varmistaman korkean laadun ansiosta signaalihviöitä ei ole. Jakaja on täysin yhteensopiva analogisten VGA-spesifikaatioiden kanssa, joten se sopii erinomaisesti erilaisiin esityksiin ja videoseinille.

Ominaisuudet:

• Yksi videosisaantulo ja kaksi, neljä tai kahdeksan ulostuloa
• Tukee VGA-, SVGA-, XGA- ja Multi-sync -monitoreja.
  Lahetysetaisyys: jopa 50m
• Tukee 250 MHz:n videokaistanleveyttä
• Tukee resoluutioita 1600 x 1200/1920 x 1440
• DDC- ja DDC2-tuki portissa 1
• Ihanteellinen videolahetyksiin: kaukovalvonta, turvallisuusvalvonta, tuotannon ja teollisuuden valvonta sekä opetuskäytto
• Ketjutettava
• Kompakti rakenne ja metallikotelo

Tekniset tiedot:

Syöttö: 1x uros VGA
- Lähtö: 2x/4x tai 8x naaras VGA
Maksimiresoluutio: 1920 x 1440
Kaapelin maksimipituus: 50 m
- Kaistanleveys: 250 MHz
- Sarjaan kytkenta: Kylla
Ulkokuori: Metalli
- Teho CMP-SPLITVGA10 &20:
- Teho CMP-SPLITVGA30: DC 12 V/0,3 A

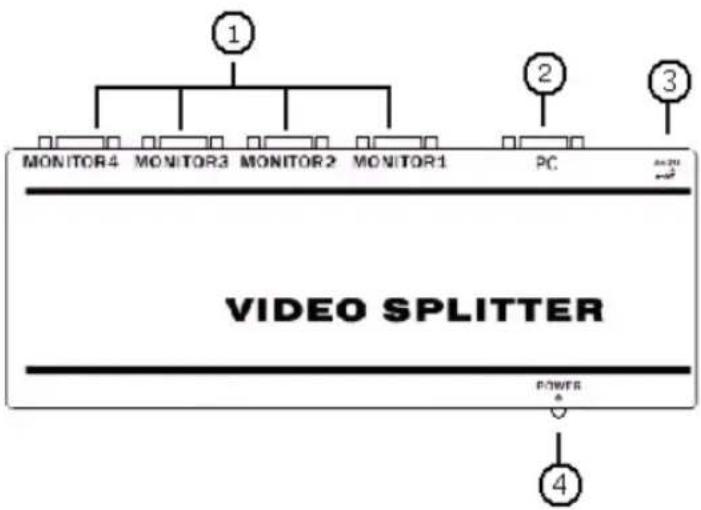

Kytkennat:

1) VGA-naaraslahtoliitannat
2) VGA-urostuloliiitanta
3) Virtasovittimen liitanta
4) Virran LED-merkkivalo

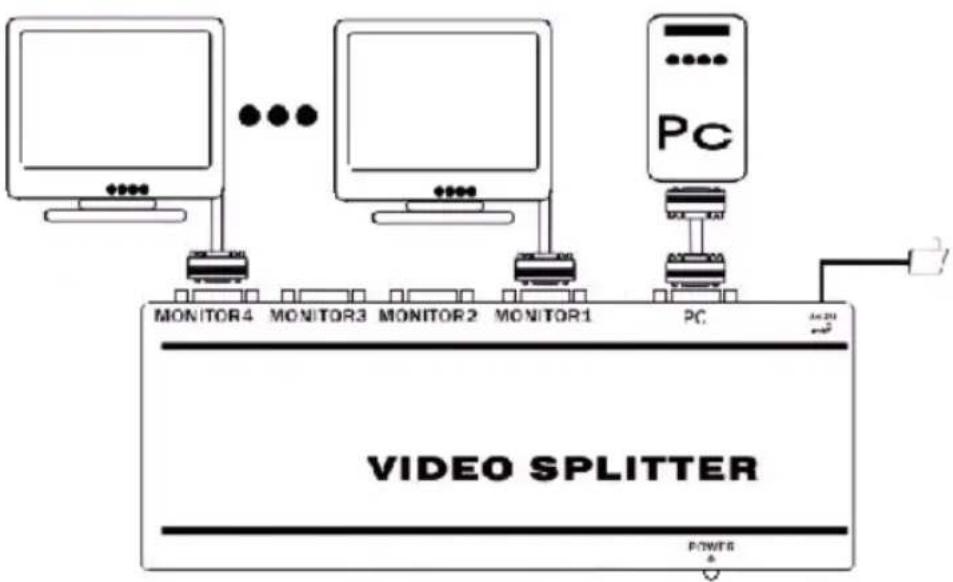

Käytto:

Ennen asennusta on varmistettava, etta kaikki kytkimeen liitettavat laitteet on kytketty pois paaltä.

• Kytke tulolahde jakajaan
• Kytke monitorit jakajan takana olevaan lahtoön.
• Kytke virtamuunnin ja virtajohto. Liäa johto pistorasiaan.

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Kuvaus: VGA 2, 4- ja 8-porttinen jakaja

Tayttäa seuraavat standardit:

Täytäa EU-direktiivien vaatimukset. 2004/108/EC.

s-Hertogenbosch, 1. lokakuuta 2008

Mrs. J. Gilad

Ostojohtaja

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA

ALAVAA

Sahköiskuvaaran valttamiseksi taman laitteen saa avata huollon yhteydessa VAIN valtuutettu teknikko.

Kytke laite pois verkkovirrasta ja muista laitteista, jos

ongelmia esiintyy. Ålå altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Ålä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvolliusus mitäöityy, jos tuote vauroituu sihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleista:

Muutoksia malliin ja teknisiiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitta on käsitetäv sellaisina.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärestelma.
