KNAVSPLIT15 - Jakaja KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Komposiitti AV-jakaja (ääni/video)
Merkki	Konig
Malli	KNAVSPLIT15
Lähtöporttien määrä	8 porttia (jokainen portti: 3 x RCA äänelle L/R ja komposiittivideolle)
Tuloliittimet	3 x RCA (audio L/R + komposiittivideo)
Lähtöliittimet	8 x (3 x RCA)
Maksimiresoluutio	1080i
Videokaistanleveys	250 MHz
Käyttölämpötila	0 - 45 °C
Varastointilämpötila	-5 - 90 °C
Virtalähde	Verkkolaite 9 V 0,3 A DC
Mitat (P x L x K)	300 x 125,2 x 43,5 mm
Kotelon materiaali	Metallinen
Päälle/Pois-kytkin	Kyllä, etupaneelissa
Päätoiminnot	Jakaa komposiittivideon ja analogisen stereoäänen jopa 8 näytölle ilman laadun heikkenemistä
Tuetut signaalit	Vakio komposiittivideo, analoginen stereoääni
Tyypilliset sovellukset	Esitykset, kokoukset, messut, viihde
Huolto ja puhdistus	Puhdista vain kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Älä avaa laitetta. Irrota verkkovirrasta ongelmatilanteissa. Vältä vettä ja kosteutta.
Pakkauksen sisältö	Jakaja, verkkolaite, käyttöopas
Takuu	Ei takuuta, jos laitetta on muutettu tai käytetty väärin

Usein kysytyt kysymykset - KNAVSPLIT15 KONIG

Mikä on Konigin KNAVSPLIT15-jakaja?

KNAVSPLIT15 on komposiitti AV-jakaja, joka jakaa komposiittivideosignaalin ja analogisen stereoäänen jopa 8 näytölle samanaikaisesti ilman laadun heikkenemistä.

Kuinka monta näyttöä voin liittää tähän jakajaan?

Voit liittää jopa 8 näyttöä (tai mitä tahansa laitetta, jossa on komposiittitulo) 8 RCA-lähdön kautta.

Mikä on tuettu maksimiresoluutio?

Jakaja tukee maksimiresoluutiota 1080i komposiittivideolla.

Minkälaisia ääni- ja videosignaaleja voin käyttää?

Se hyväksyy komposiittivideon (CVBS) ja analogisen stereoäänen (vasen/oikea) RCA-liittimien kautta.

Kuinka asennan KNAVSPLIT15-jakajan?

Kytke lähde (esim. kamera, DVD-soitin) RCA-tuloon, liitä sitten jokainen RCA-lähtö näyttöön. Liitä verkkolaite ja kytke laite päälle Päälle/Pois-kytkimellä.

Mitä tehdä, jos laite ei toimi?

Tarkista ensin RCA-liitännät ja virtalähde. Jos ongelma jatkuu, irrota laite verkkovirrasta äläkä avaa sitä. Ota yhteyttä pätevään teknikkoon.

Kuinka puhdistan jakajan?

Käytä kuivaa liinaa kotelon puhdistamiseen. Älä koskaan käytä liuottimia, vettä tai hankaavia aineita.

Voinko käyttää HDMI-kaapeleita tämän jakajan kanssa?

Ei, tämä jakaja on suunniteltu vain komposiitti RCA -signaaleille. HDMI:tä varten tarvitset erillisen HDMI-jakajan.

Mitkä ovat KNAVSPLIT15-mitat?

Mitat ovat 300 x 125,2 x 43,5 mm (Pituus x Leveys x Korkeus).

Onko tämä jakaja yhteensopiva teräväpiirtosignaalien kanssa?

Kyllä, se tukee 1080i:tä, joka on teräväpiirtoresoluutio. Komposiittivideon laatu on kuitenkin heikompi kuin nykyaikaisilla HDMI-standardeilla.

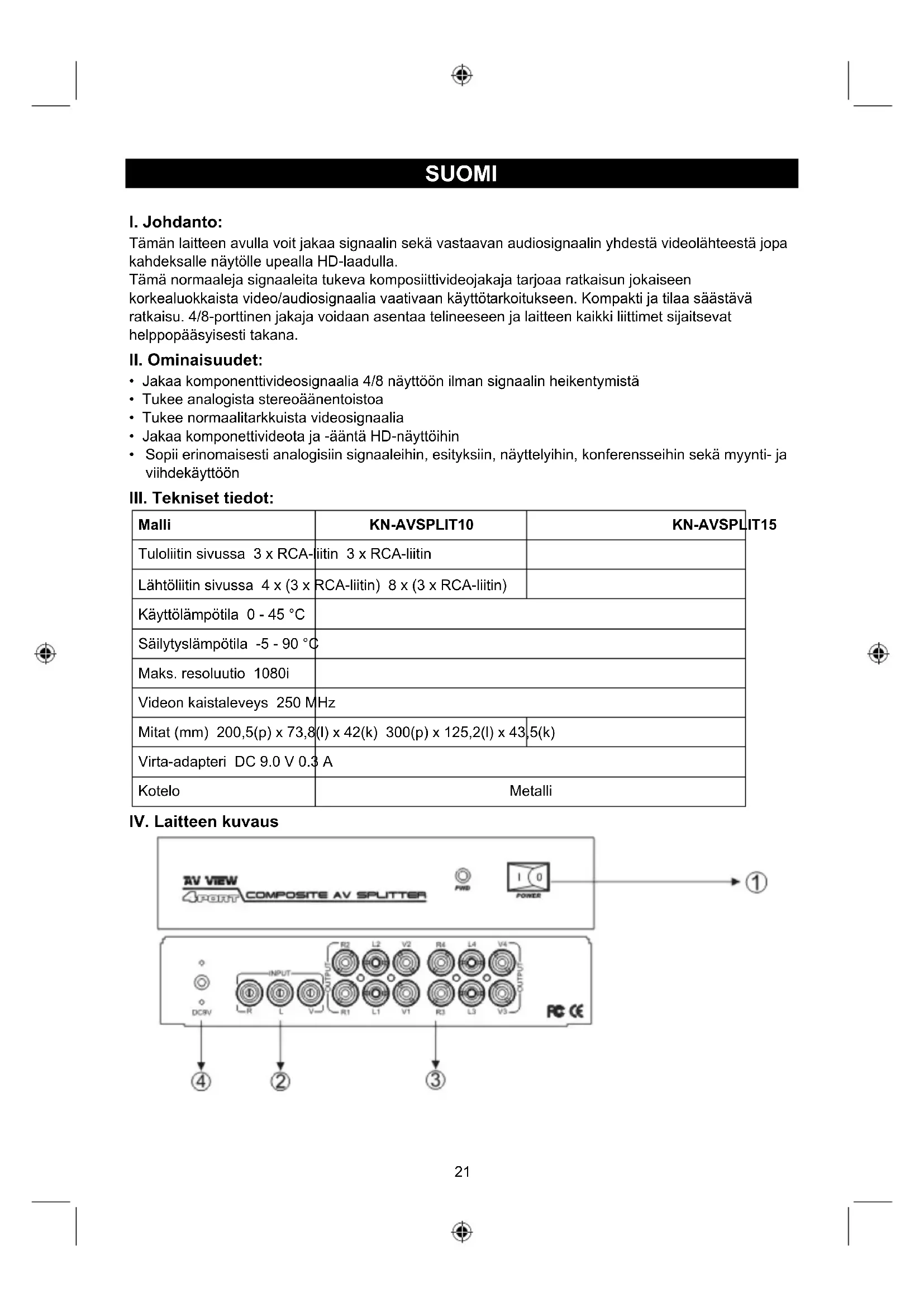

KÄYTTÖOHJE KNAVSPLIT15 KONIG

4/8-porttinen komposiittijakaja

BRUKSANVISNING (s. 23)

4 eller 8 portar komposit splitter

NAVOD KPOUZITI (s. 26)

BRUGERVEJLEDNING (s. 34)

4 erer 8 Port Composite Splitter

VEILEDNING (s. 37)

4-eller 8-ports kompositt splitter

ENGLISH

I. Introduction:

Tämän laitteen avulla voit jakaa signaalin sekä vastaavan audiosignaalin yhdestä videolähteestä jopa kahdeksalle naytölleupealla HD-laadulla.

Tämä normaaleja signaaleita tukeva komposittivideojakaja tarjoaa ratkaisun jokaiseen korkealuokkaista video/audiosignaalia vaativaan käytötarkoitukseen. Kompakti ja tilaa säastvär ratkaisu. 4/8-porttinen jakaja voidaan asentaa telineeseen ja laitteen kaikki liittimet sijaitsevat helppääsyisesti takana.

II. Ominaisuudet:

• Jakaa komponenttivideosignaalia 4/8 näytöön ilman signaalin heikentymistä
• Tukee analogista stereoaänentoistoa
• Tukee normalitarkkuista videosignaalia
• Jakaa komponettivideota ja -äntä HD-nayttöihin
• Sopi erinomaisesti analogisiin signaaleihin, esityksiin, näytelyihin, konferensseihin sekä myynti- ja vihdekäyttoön

III. Tekniset tiedot:

Malli	KN-AVSPLIT10	KN-AVSPLIT15
Tulolitin sivussa 3 x RCA-liitin 3 x RCA-liitin
Lähtölitin sivussa 4 x (3 x RCA-liitin) 8 x (3 x RCA-liitin)
Käytölämpötila 0 - 45 °C
Säilytyslämpötila -5 - 90 °C
Maks. resoluutio 1080i
Videon kaistaleveys 250 MHz
Mitat (mm) 200,5(p) x 73,8(l) x 42(k) 300(p) x 125,2(l) x 43,5(k)
Virta-adapteri DC 9.0 V 0.3 A
Kotelo	Metalli

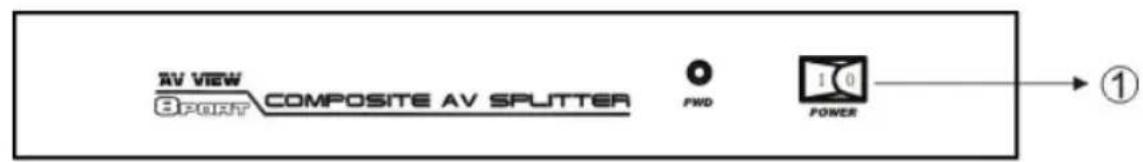

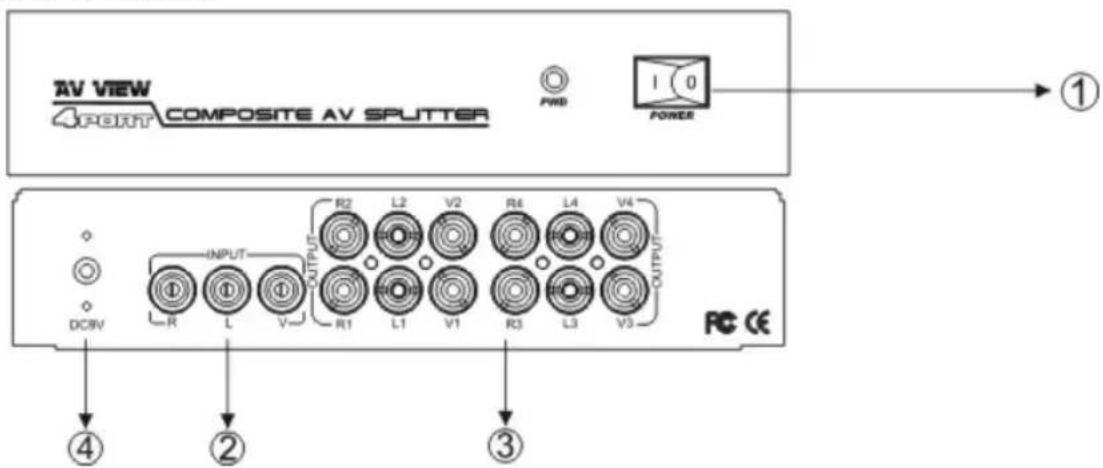

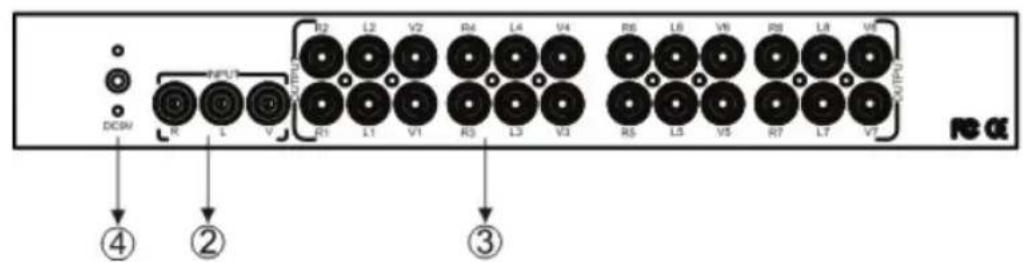

IV. Laitteen kuvaus

Numero	Malli	Tarkoitus
1	Virta	Virtakytki
2	RCA-tuloliitin Audion ja videoon tulosignaalı
3	RCA-lähtöliitin Audion ja videoon lähtösignaalı
4	Virtaliitin	Ulkoinen

virta

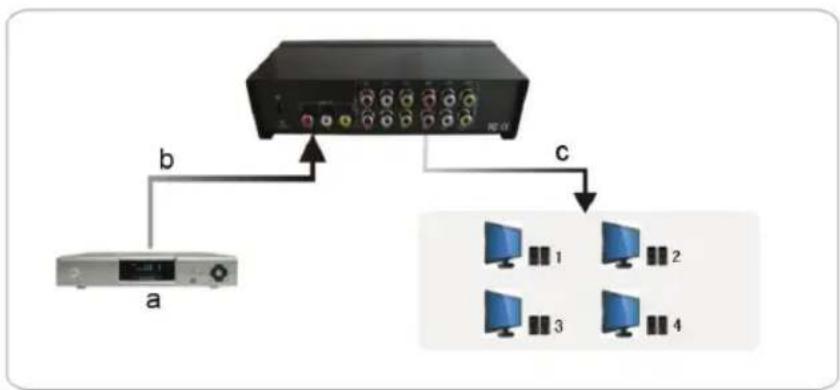

V. Asennus:

4-porttinen AV-jakaja

a. Mikä tahansa
AV-komposiittisignaalin
lähde
b. Tulosignaali
c. Lähtösignaali

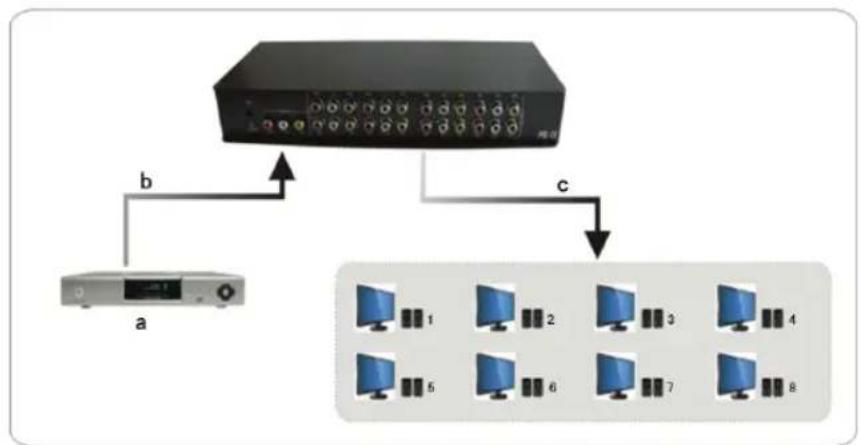

8-porttinen AV-jakaja

a. Mikä tahansa
AV-komposiittisignaalin
lähde
b. Tulosignaali
c. Lahtosignaali

VI. Pakkauksen sisälto:

4/8-porttinen jakaja
- Virta-adapteri
Kayttoohje

Turvallisuuteen liittyvat varoitukset:

HUOMIO

SAHKOISKUVAARA

ALAVAA

Sähköiskun riskin pientemtämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huohtoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle alakä Kostenudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Alä kaytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitatöityvät, jos tuote vauroituu siihen tehtyjen muutoksien tai sen värinkäytön takia.

Yleista:

Muutoksia maliin ja teknisin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitta on käsitetävä sellaisina.

Säilytä käytöohjeet ja pakkaus myöhempää käytötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytetyjä sähkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärestelmä.
