Termék típusa	Kompozit AV elosztó (audio/videó)
Márka	Konig
Modell	KNAVSPLIT15
Kimeneti portok száma	8 port (minden port: 3 x RCA audio L/R és kompozit videó)
Bemeneti csatlakozók	3 x RCA (audio L/R + kompozit videó)
Kimeneti csatlakozók	8 x (3 x RCA)
Maximális felbontás	1080i
Videó sávszélesség	250 MHz
Üzemi hőmérséklet	0 - 45 °C
Tárolási hőmérséklet	-5 - 90 °C
Tápellátás	Hálózati adapter 9 V 0,3 A DC
Méretek (Sz x Mé x Ma)	300 x 125,2 x 43,5 mm
Ház anyaga	Fém
Be-/Kikapcsoló	Igen, az előlapon
Fő funkciók	Elosztja a kompozit videót és az analóg sztereó hangot akár 8 képernyőre minőségromlás nélkül
Támogatott jeltípusok	Szabványos kompozit videó, analóg sztereó hang
Tipikus alkalmazások	Prezentációk, konferenciák, kiállítások, szórakozás
Karbantartás és tisztítás	Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy súrolószereket.
Biztonság	Ne nyissa fel a készüléket. Probléma esetén húzza ki a hálózatból. Kerülje a vizet és a nedvességet.
Csomagolás tartalma	Elosztó, hálózati adapter, felhasználói útmutató
Garancia	Módosítás vagy helytelen használat esetén nincs garancia

Gyakran ismételt kérdések - KNAVSPLIT15 KONIG

Mi a Konig KNAVSPLIT15 elosztó?

A KNAVSPLIT15 egy kompozit AV elosztó, amely kompozit videó- és analóg sztereó hangjelet oszt el akár 8 képernyőre egyidejűleg, minőségromlás nélkül.

Hány képernyőt csatlakoztathatok ehhez az elosztóhoz?

Akár 8 képernyőt (vagy bármilyen kompozit bemenetű eszközt) csatlakoztathat a 8 RCA kimeneten keresztül.

Mi a támogatott maximális felbontás?

Az elosztó maximum 1080i felbontást támogat kompozit videóban.

Milyen típusú audio- és videojeleket használhatok?

Kompozit videót (CVBS) és analóg sztereó hangot (bal/jobb) fogad RCA csatlakozókon keresztül.

Hogyan telepítsem a KNAVSPLIT15 elosztót?

Csatlakoztassa a forrást (pl. kamera, DVD-lejátszó) az RCA bemenetre, majd kösse össze minden RCA kimenetet egy képernyővel. Ezután csatlakoztassa a hálózati adaptert, és kapcsolja be a készüléket a Be-/Kikapcsoló gombbal.

Mi a teendő, ha a készülék nem működik?

Először ellenőrizze az RCA csatlakozásokat és a tápellátást. Ha a probléma továbbra is fennáll, húzza ki a készüléket a hálózatból, és ne nyissa fel. Lépjen kapcsolatba szakképzett technikussal.

Hogyan tisztítsam az elosztót?

Használjon száraz ruhát a ház tisztításához. Soha ne használjon oldószereket, vizet vagy súrolószereket.

Használhatok HDMI-kábeleket ehhez az elosztóhoz?

Nem, ez az elosztó kizárólag kompozit RCA jelekhez készült. HDMI esetén speciális HDMI elosztóra lenne szüksége.

Mik a KNAVSPLIT15 méretei?

A méretek: 300 x 125,2 x 43,5 mm (Hosszúság x Szélesség x Magasság).

Ez az elosztó kompatibilis a nagy felbontású jelekkel?

Igen, támogatja a 1080it, ami nagy felbontású. Azonban a kompozit videó minősége alacsonyabb a modern HDMI szabványokhoz képest.

HASZNÁLATI ÚTMUTATÓ KNAVSPLIT15 KONIG

4 vagy 8 portos kompozit jelosztó

KÄYTTOOHJE (s. 21)

Ez a 4/8 portos komposit video jelosztó egy jelforrás video és audio jelfolyamát kivaló minöségben akányolcfelé tudja osztani, nyolc HD felbontású megjelenítóre.

A normal SD felbontásu jeleket is támogatja. Ez a sukoldalú kompozit video jelosztó kivaló megoldás, minden alkalmazáshoz, amely kiemelkedő minõsegü kép- és hangjelet igényel. A kompakt, helytakárékos 4/8 portos kompozit video jelosztó összes csatlakozója a hatoldali panelen található és könnyen elérhető.

II. Funkciók:

• Jelromlas nélkül osztja szét 4 vagy 8 megjelenítőr a kompozı video jelet
  Támogatja az anág sztereó hangot
  Támogatja a normal SD felbontásu videojeleket is
  Kiosztja nagyfelbontásu megjeleníkre az anlog kompozit kép- és hangjeleket
  Kivaloan hasznalhato bemutatokon, vasirokon, konferenciakon, a kiskereskedelemben es as szorakoztatasban

III. Muszaki adatok:

Modell	KN-AVSPLIT10	KN-AVSPLIT15
Bemeneti csatlakozók 3	db RCA aljzat 3 db RCA aljzat
Kimeneti csatlakozók 4	x (3 db RCA aljzat) 8 x (3 db RCA aljzat)
Üzemi hòmér séklettartomány	0 - 45 Celsius fok
Tárolási hòmér séklettartomány	-5 - 90 Celsius fok
Max. felbontás 1080i
Video sávsélesség 250 MHz
Mérétek (mm) 200,5 (ho) x 73,8 (sz) x 42 (ma) 300 (ho) x	125,2 (sz) x 43,5 (ma)
Tápegység	9,0
Burkolat	Fém

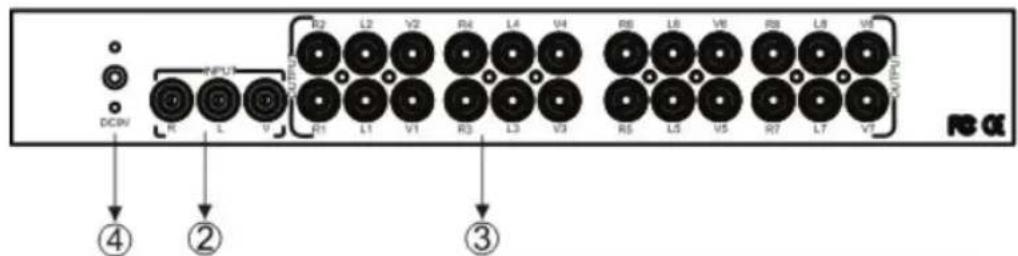

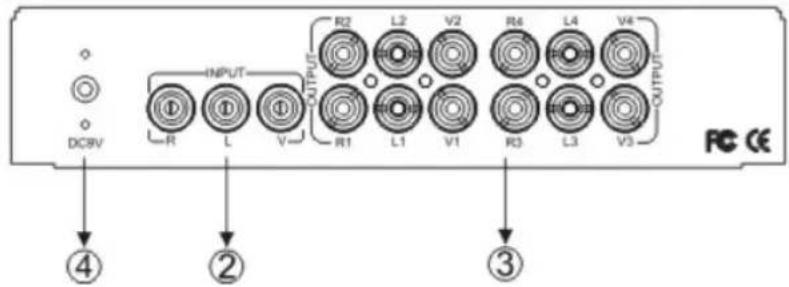

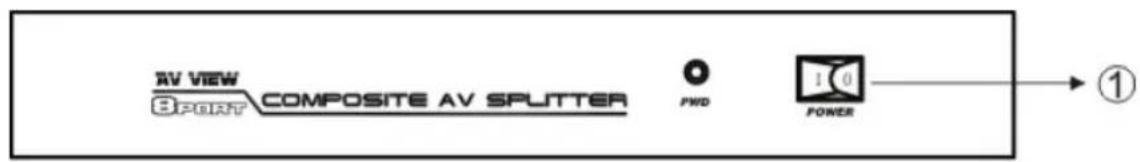

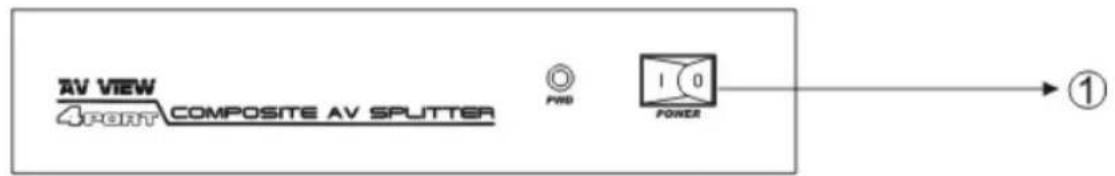

IV. A keszülék attekintése

Szám	Modell	Funkció
1	Ki-be kapcsoló Fökapcsoló	Fökapcsoló
2	Bemeneti RCA aljzat	Bemenőoldali hang- és képjel csatlakozó
3	Kimeneti RCA aljzat Kimenőoldali hang- és képjel csatlakozó
4	Tápfeszültség bemenet Külso típfeszültség

V. Bekotés:

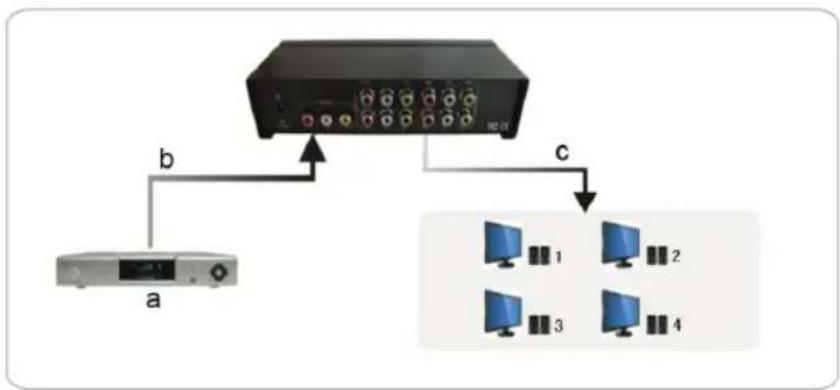

4 portos kompozit AV jelosztó

a. Tetszóleges kompozit AV jelforrás
b. Bemenőjel
c. Kimenojel

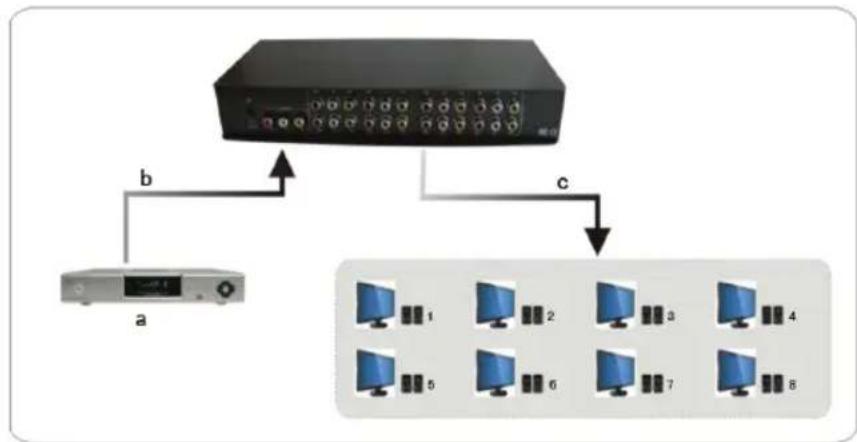

8 portos kompozit AV jelosztó

a. Tetszóleges kompozit AV jelforrás
b. Bemenőjel
c. Kimenojel

VI. A csomag tartalma:

• 4 vagy 8 portos jelosztó
• Halózati tápegység
  Kezikonyv

Biztonságióvintézkedesek:

VIGYAZAT!

ARAMUTES VESZELYE! NE NYISSA FELI

Az aramutés veszélyének csökkentese érdekében ezta terméket KIZÁRÓLAG a margaszerviz képviselóje nyithatja fel. Hiba esétén húzza ki a termék csatlakozóját a konnektorból, és kõsse le más berendezesekról. Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás:

Csak szaraz ronggyal tisztftsa. Tisztfto- es surolszerek hasznalatat mellozze.

Jotallas:

Nem vallalunk jotallast es felelosséget a termeken vegzett valtoztatas vagy modositas vagy a termek helytelen hasznalata miatt bekvetkez krokert.

Általános tudnivalók:

A kivitel és a muszaki jellemzok elozetes ertesités nélkül is modosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkanene vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjuk.

Örizzé meg ezt az utmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jalösesl lattuk el. Azt jenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános házartási hulladékhoz keverni. Begojtesüket külön begyüjtó ltesitmenyek vegzik.
