KNAVSPLIT10 - Elosztó KONIG - Ingyenes használati útmutató

Terméktípus	Kompozit videójel (AV) elosztó 4/8 portos
Modell	KN-AVSPLIT10 (4 portos) vagy KN-AVSPLIT1 (8 portos, de KNAVSPLIT10 a 4/8-as modell)
Márka	Konig
Bemeneti csatlakozók	3 x RCA (kompozit videó + sztereó hang)
Kimeneti csatlakozók	4 x (3 x RCA) vagy 8 x (3 x RCA) verziótól függően
Maximális felbontás	1080i
Videó sávszélesség	250 MHz
Hangtámogatás	Analóg sztereó
Tápellátás	Hálózati adapter 9V DC 0,3 A
Méretek (4 portos)	200,5 (sz) x 73,8 (ma) x 42 (m) mm
Méretek (8 portos)	300 (sz) x 125,2 (ma) x 43,5 (m) mm
Ház anyaga	Fém
Üzemi hőmérséklet	0 - 45 °C
Tárolási hőmérséklet	-5 - 90 °C
A csomag tartalma	Elosztó, hálózati adapter, használati útmutató
Karbantartás és tisztítás	Csak száraz ruhával tisztítható. Ne használjon oldószereket vagy dörzsölő szereket.
Biztonság	Ne nyissa fel a készüléket. Probléma esetén húzza ki a csatlakozót. Ne tegye ki víznek vagy nedvességnek.
Pótalkatrészek és javíthatóság	A javítást csak szakképzett technikus végezheti. Pótalkatrészeket nem biztosítunk.
Általános információk	A dizájn és a műszaki jellemzők előzetes értesítés nélkül változhatnak. Őrizze meg a kezelési útmutatót és a csomagolást.

Gyakran ismételt kérdések - KNAVSPLIT10 KONIG

Hogyan kell csatlakoztatni az AV elosztót?

Csatlakoztassa a forrást (DVD-lejátszó, konzol stb.) a RCA bemenethez (sárga videó, fehér/piros hang), majd kösse össze a kimeneteket a kijelzőkkel. Dugja be a 9V-os hálózati adaptert, és kapcsolja be a készüléket.

Mekkora a maximális ajánlott kábelhossz?

Standard RCA kábelek esetén javasolt legfeljebb 10-15 méter az elosztó és az egyes kijelzők között a jel romlásának elkerülése érdekében.

Az elosztó támogatja a sztereó hangot?

Igen, elosztja a forrásból érkező analóg sztereó hangjelet az összes csatlakoztatott kijelzőre.

Használhatom az elosztót HDMI forrással?

Nem, ez a készülék kompozit videó (sárga RCA) és analóg hang jelekre készült. HDMI esetén átalakítóra vagy HDMI elosztóra van szüksége.

Hány kijelzőt csatlakoztathatok?

A KNAVSPLIT10 modell 4 portos (4 kijelző) vagy 8 portos (8 kijelző) verzióban kapható. Ellenőrizze a kimenetek számát a készüléken.

Mit tegyek, ha nem jelenik meg jel a kijelzőkön?

Ellenőrizze, hogy a készülék tápellátása rendben van-e (LED világít). Győződjön meg arról, hogy az RCA kábelek megfelelően vannak csatlakoztatva, és a forrás be van kapcsolva. Próbáljon meg másik forrást vagy kábelt.

A mellékelt hálózati adapter univerzális?

A mellékelt adapter 9V 0,3A DC, szabványos csatlakozóval. 100-240V hálózati feszültséggel kompatibilis, de ellenőrizze az országában használt dugó típusát.

Működik az elosztó biztonsági kamerával?

Igen, amennyiben a kamera kompozit videó (RCA) és analóg hang jelet ad ki, csatlakoztatható a bemenethez.

Ráköthetem az elosztót egy elosztóra (hosszabbítóra)?

Igen, de kerülje a túlterhelt elosztót vagy más nagy fogyasztású készülékekkel együtt, hogy elkerülje az interferenciát.

Hogyan tisztítsam a készüléket?

Használjon száraz, puha ruhát. Soha ne használjon oldószert, alkoholt vagy dörzsölő anyagokat, mert károsíthatják a házat.

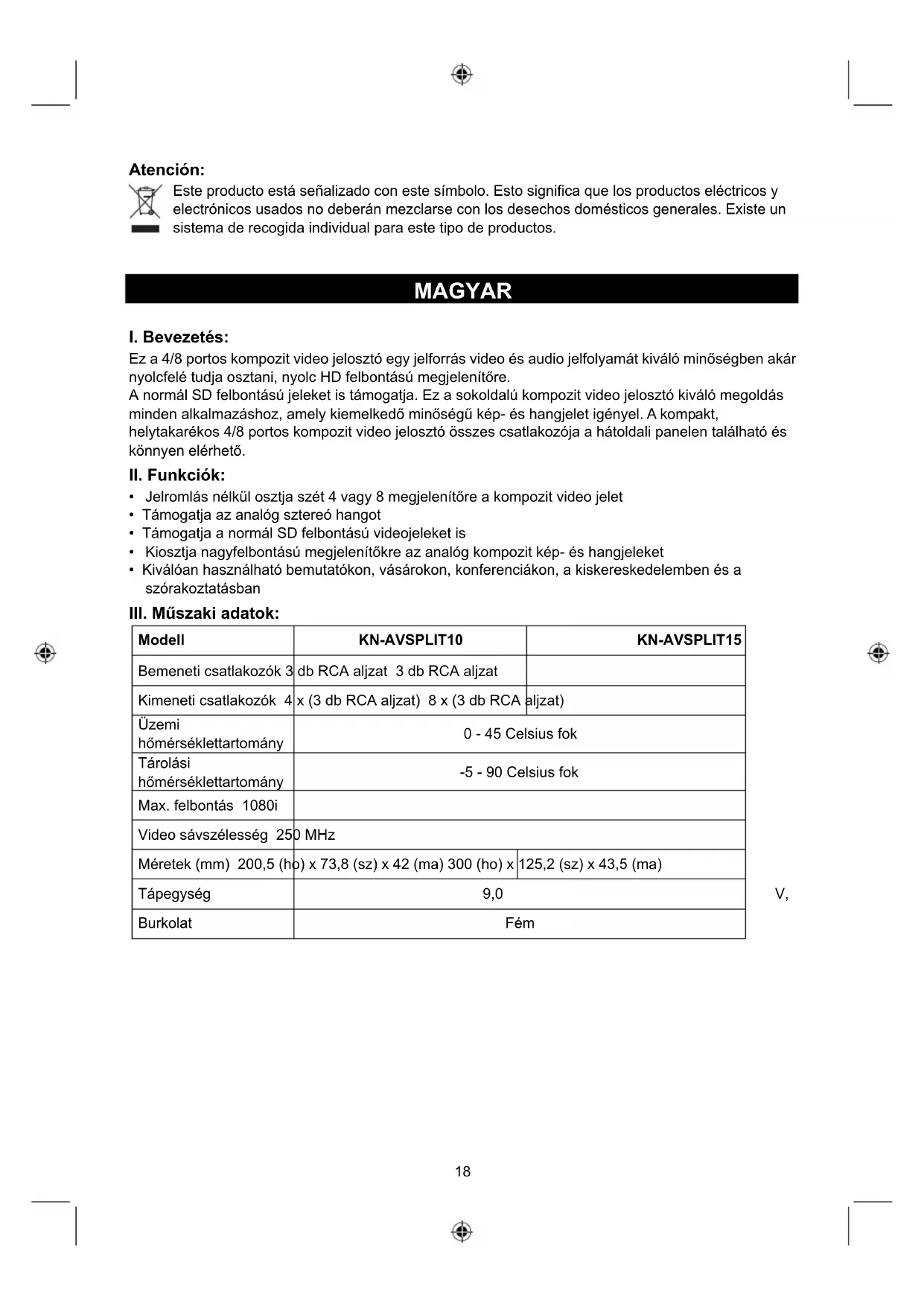

HASZNÁLATI ÚTMUTATÓ KNAVSPLIT10 KONIG

4 vagy 8 portos kompozit jelosztó

KÄYTTÖOHJE (s. 21)

Ez a 4/8 portos kompozit video jelosztó egy jelforrás video és audio jelfolyamát kiváló minőségben akár nyolcfelé tudja osztani, nyolc HD felbontású megjelenítőre.

A normal SD felbontású jeleket is támogatja. Ez a sokoldalú kompozit video jelosztó kiváló megoldás minden alkalmazáshoz, amely kiemelkedő minőségű kép- és hangjelet igényel. A kompakt, helytakarékos 4/8 portos kompozit video jelosztó összes csatlakozója a hátoldali panelen található és könnyen elérhető.

II. Funkciók:

• Jelromlás nélkül osztja szét 4 vagy 8 megjelenítőre a kompozit video jelet
  • Támogatja az analóg sztereó hangot
• Támogatja a normal SD felbontású videojeleket is
• Kiosztja nagyfelbontású megjelenítőkre az analóg kompozit kép- és hangjeleket
• Kiválóan használható bemutatókon, vásárokon, konferenciákon, a kiskereskedelemben és a szórakoztatásban

III. Műszaki adatok:

Modell	KN-AVSPLIT10		KN-AVSPLIT15
Bemeneti csatlakozók 3	db RCA aljzat 3 db RCA aljzat
Kimeneti csatlakozók 4	x (3 db RCA aljzat) 8 x (3 db RCA aljzat)
Üzemihőmérséklettartomány	0 - 45 Celsius fok
Tárolásihőmérséklettartomány	-5 - 90 Celsius fok
Max. felbontás 1080i
Video sávszélesség 250 MHz
Méretek (mm) 200,5 (ho) x 73,8 (sz) x 42 (ma) 300 (ho) x		125,2 (sz) x 43,5 (ma)
Tápegység	9,0
Burkolat	Fém

V,

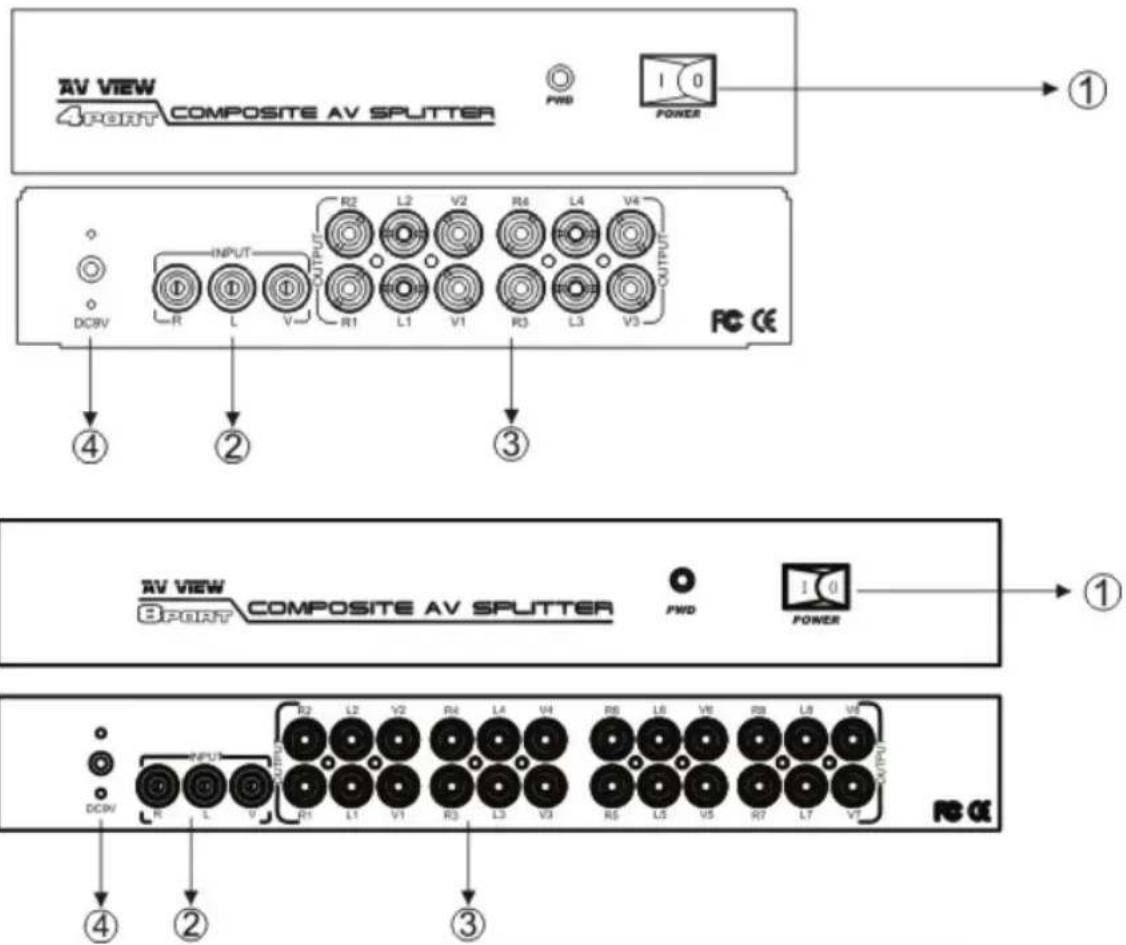

IV. A készülék áttekintése

Szám	Modell	Funkció
1	Ki-be kapcsoló	Főkapcsoló
2	Bemeneti RCA aljzat	Bemenőoldali hang- és képjel csatlakozó
3	Kimeneti RCA aljzat Kimenőoldali hang- és képjel csatlakozó
4	Tápfeszültség bemenet	Külső tápfeszültség

V. Bekötés:

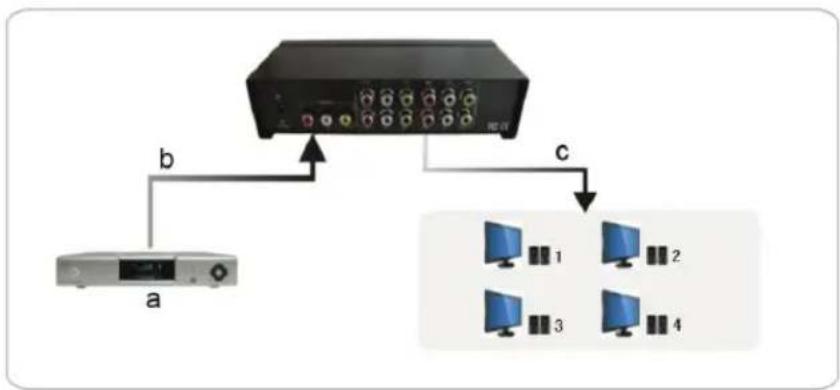

4 portos kompozit AV jelosztó

a. Tetszőleges kompozit AV jelforrás
b. Bemenőjel
c. Kimenőjel


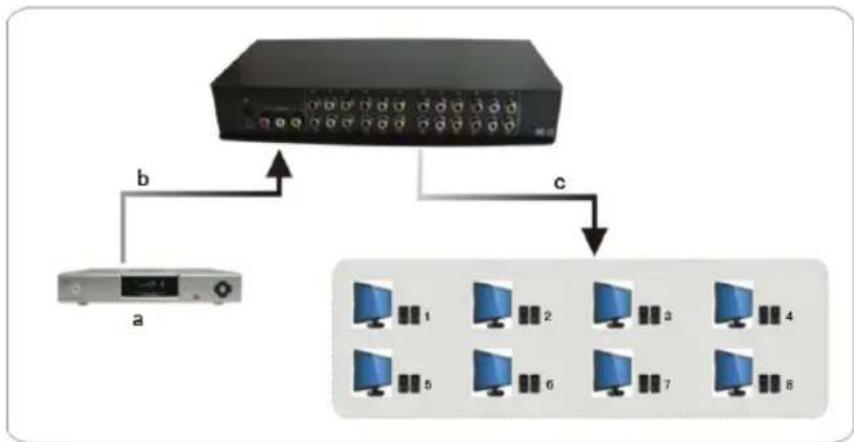

8 portos kompozit AV jelosztó

a. Tetszőleges kompozit AV jelforrás
b. Bemenőjel
c. Kimenőjel

VI. A csomag tartalma:

• 4 vagy 8 portos jelosztó
• Hálózati tápegység
- Kézikönyv

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a müszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
