KNAVSPLIT10 - Jakaja KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Komposiittivideosignaalin (AV) jakaja 4/8 porttia
Malli	KN-AVSPLIT10 (4 porttia) tai KN-AVSPLIT1 (8 porttia ohjeen mukaan, mutta KNAVSPLIT10 on 4/8 malli)
Merkki	Konig
Tuloliittimet	3 x RCA (komposiittivideo + stereoääni)
Lähtöliittimet	4 x (3 x RCA) tai 8 x (3 x RCA) versiosta riippuen
Maksimiresoluutio	1080i
Videokaistanleveys	250 MHz
Äänituki	Analoginen stereo
Virtalähde	Verkkolaite 9V DC 0,3 A
Mitat (4 porttia)	200,5 (P) x 73,8 (L) x 42 (K) mm
Mitat (8 porttia)	300 (P) x 125,2 (L) x 43,5 (K) mm
Kotelon materiaali	Metallinen
Käyttölämpötila	0 - 45 °C
Varastointilämpötila	-5 - 90 °C
Pakkauksen sisältö	Jakaja, verkkolaite, käyttöopas
Huolto ja puhdistus	Puhdista vain kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Älä avaa laitetta. Irrota virtajohto ongelmatilanteissa. Älä altista vedelle tai kosteudelle.
Varaosat ja korjattavuus	Korjaus vain pätevälle teknikolle. Varaosia ei toimiteta.
Yleistä tietoa	Muotoilua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Säilytä käyttöohje ja pakkaus.

Usein kysytyt kysymykset - KNAVSPLIT10 KONIG

Kuinka AV-jakaja kytketään?

Kytke lähde (DVD-soitin, pelikonsoli jne.) RCA-tuloon (keltainen video, valkoinen/punainen ääni) ja liitä lähdöt näyttöihin. Kytke 9V verkkolaite ja käynnistä laite.

Mikä on suositeltu enimmäiskaapelipituus?

Tavallisilla RCA-kaapeleilla suositellaan enintään 10–15 metrin etäisyyttä jakajan ja jokaisen näytön välillä signaalin heikkenemisen välttämiseksi.

Tukeeko jakaja stereoääntä?

Kyllä, se jakaa analogisen stereoäänisignaalin lähteestä kaikkiin liitettyihin näyttöihin.

Voinko käyttää jakajaa HDMI-lähteen kanssa?

Ei, tämä laite on suunniteltu komposiittivideo- (keltainen RCA) ja analogiselle audiosignaalille. HDMI:tä varten tarvitset muuntimen tai HDMI-jakajan.

Kuinka monta näyttöä voin liittää?

Malli KNAVSPLIT10 on saatavana 4-porttisena (4 näyttöä) tai 8-porttisena (8 näyttöä). Tarkista laitteesi lähtöjen määrä.

Mitä tehdä, jos näytöillä ei näy signaalia?

Varmista, että laite on virta päällä (LED palaa). Tarkista, että RCA-kaapelit on kytketty oikein ja että lähde on päällä. Kokeile vaihtaa lähdettä tai kaapelia.

Onko mukana toimitettu verkkolaite universaali?

Mukana toimitettu verkkolaite on 9V 0,3A DC -malli, jossa on tavallinen pistoke. Se on yhteensopiva 100-240V verkkojännitteen kanssa, mutta tarkista oman maasi pistoke.

Toimiiko jakaja valvontakameran kanssa?

Kyllä, kunhan kamera tuottaa komposiittivideosignaalia (RCA) ja analogista ääntä, se voidaan kytkeä tuloon.

Voinko kytkeä jakajan jatkojohtoon?

Kyllä, mutta vältä kytkemästä sitä ylikuormitettuun jatkojohtoon tai muiden suuritehoisten laitteiden kanssa häiriöiden estämiseksi.

Kuinka laite puhdistetaan?

Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä liuottimia, alkoholia tai hankaavia aineita, jotka voisivat vahingoittaa koteloa.

KÄYTTÖOHJE KNAVSPLIT10 KONIG

4/8-porttinen komposiittijakaja

BRUKSANVISNING (s. 23)

4 eller 8 portar komposit splitter

NÁVOD K POUŽITÍ (s. 26)

BRUGERVEJLEDNING (s. 34)

4 eller 8 Port Composite Splitter

VEILEDNING (s. 37)

4-eller 8-ports kompositt splitter

ENGLISH

I. Introduction:

Tämän laitteen avulla voit jakaa signaalin sekä vastaavan audiosignaalin yhdestä videolähteestä jopa kahdeksalle näytölle upealla HD-laadulla.

Tämä normaaleja signaaleita tukeva komposiittivideojakaja tarjoaa ratkaisun jokaiseen korkealuokkaista video/audiosignaalia vaativaan käyttötarkoitukseen. Kompakti ja tilaa säästävä ratkaisu. 4/8-porttinen jakaja voidaan asentaa telineeseen ja laitteen kaikki liittimet sijaitsevat helppopääsyisesti takana.

II. Ominaisuudet:

• Jakaa komponenttivideosignaalia 4/8 näyttöön ilman signaalin heikentymistä
• Tukee analogista stereoäänentoistoa
  • Tukee normaalitarkkuista videosignaalia
• Jakaa komponettivideota ja -ääntä HD-näyttöihin
• Sopii erinomaisesti analogisiin signaaleihin, esityksiin, näyttelyihin, konferensseihin sekä myynti- ja viihdekäyttöön

III. Tekniset tiedot:

Malli	KN-AVSPLIT10	KN-AVSPLIT15
Tuloliitin sivussa 3 x RCA-liitin 3 x RCA-liitin
Lähtöliitin sivussa 4 x (3 x RCA-liitin) 8 x (3 x RCA-liitin)
Käyttölämpötila 0 - 45 °C
Säilytyslämpötila -5 - 90 °C
Maks. resoluutio 1080i
Videon kaistaleveys 250 MHz
Mitat (mm) 200,5(p) x 73,8(l) x 42(k) 300(p) x 125,2(l) x 43	5(k)
Virta-adapteri DC 9.0 V 0.3 A
Kotelo	Metalli

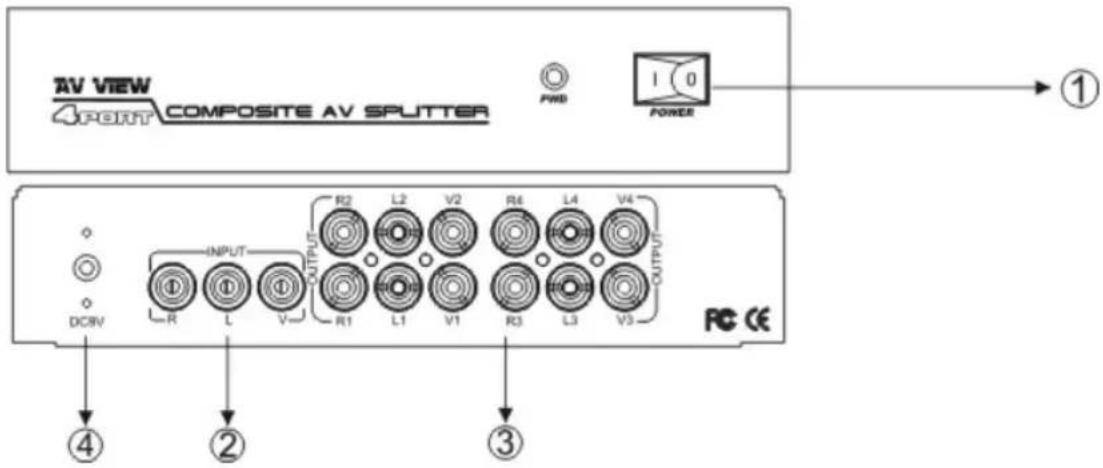

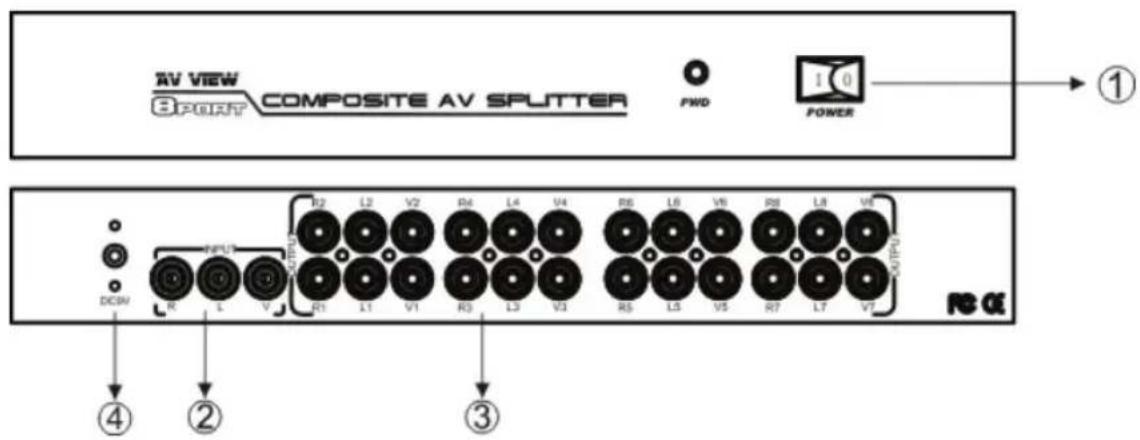

IV. Laitteen kuvaus

Numero	Malli	Tarkoitus
1	Virta	Virtakytki
2 RCA-tuloliitin Audion ja videoon tulosignaali
3 RCA-lähtöliitin Audion ja videoon lähtösignaali
4	Virtaliitin	Ulkoinen

V. Asennus:

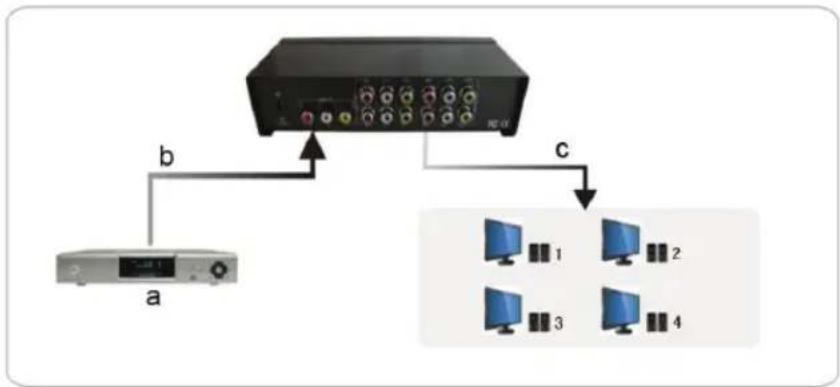

4-porttinen AV-jakaja

a. Mikä tahansa AV-komposiittisignaalin lähde
b. Tulosignaali
c. Lähtösignaali


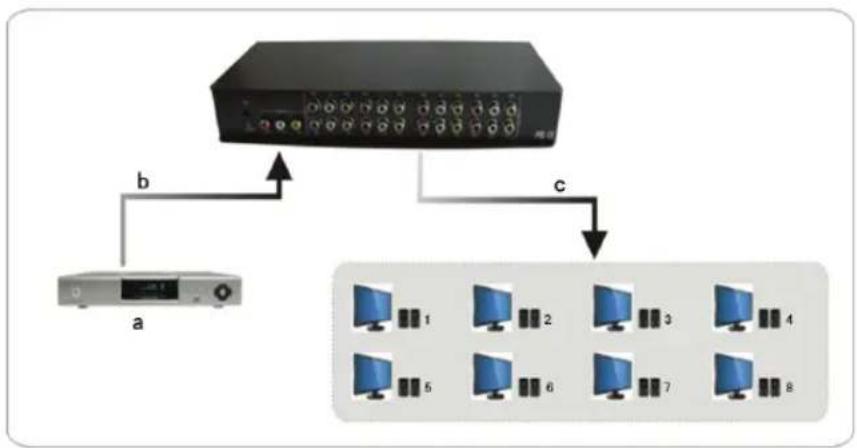

8-porttinen AV-jakaja

a. Mikä tahansa AV-komposiittisignaalin lähde
b. Tulosignaali
c. Lähtösignaali

VI. Pakkauksen sisältö:

• 4/8-porttinen jakaja
- Virta-adapteri
- Käyttöohje

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

SVENSKA

I. Introduktion:

Kuvaus: 4/8-porttinen komposiittijakaja
