CMPSPLITDVI10 - Elosztó KONIG - Ingyenes használati útmutató

Termék típusa	DVI elosztó (DVI splitter)
Modell	CMPSPLITDVI10 (2 port)
Márka	Konig
Bemenet	1 x DVI-I 24+5 női
Kimenetek	2 x DVI-I 24+5 női
Maximális felbontás	1600 x 1200 pixel (UXGA)
Sávszélesség	200 MHz
Kompatibilitás	DVI digitális és analóg (DVI-D és DVI-A)
Tápellátás	5 V DC / 1 A (hálózati adapter mellékelve)
Ház anyaga	Fém
Méretek (kb.)	10 x 6 x 2 cm
Súly (kb.)	200 g
Fő funkciók	DVI jel másolása 2 képernyőre, láncolható (akár 3 szintig)
Telepítés	Nincs szükség szoftverre, egyszerű csatlakoztatás
Karbantartás és tisztítás	Tisztítsa száraz ruhával, ne használjon oldószereket
Biztonság	Ne nyissa ki, áramütés veszélye; probléma esetén húzza ki a csatlakozót
Garancia	Nincs garancia módosítás vagy helytelen használat esetén
Tanúsítványok	CE (EMC és LVD a 2004/108/EK és 2006/95/EK irányelvek szerint)
Származási ország	Tervezte és forgalmazza a Nedis B.V., Hollandia

Gyakran ismételt kérdések - CMPSPLITDVI10 KONIG

A CMPSPLITDVI10 elosztó működik analóg képernyőkkel?

Igen, támogatja az analóg (DVI-A) és digitális (DVI-D) DVI jeleket. Győződjön meg róla, hogy a képernyők és kábelek kompatibilisek.

Mi a támogatott maximális felbontás?

A maximális felbontás 1600 x 1200 pixel (UXGA) 200 MHz sávszélességgel. Az alacsonyabb felbontások, mint a 1920x1080, támogatottak lehetnek, ha a sávszélesség engedi, de a garantált határ 1600x1200.

Csatlakoztatható több elosztó láncba?

Igen, akár 3 CMPSPLITDVI10 elosztót is láncolhat. Ezzel megsokszorozhatja a kimeneteket, de a jelminőség romolhat 3 szint felett.

Milyen tápellátás szükséges?

Az elosztó 5 V DC és 1 A tápellátást igényel. A hálózati adapter a dobozban található. Csak a mellékelt adaptert használja.

Működik az elosztó egyetlen csatlakoztatott képernyővel?

Igen, használhat egy vagy két kimenetet. Ha csak egy kimenet van csatlakoztatva, a kép normálisan megjelenik azon a képernyőn.

Hogyan tisztítsam az elosztót?

Húzza ki a készüléket, és tisztítsa meg puha, száraz ruhával. Ne használjon oldószereket, dörzshatású szereket vagy folyadékokat.

Mit tegyek, ha a kép nem jelenik meg a képernyőn?

Ellenőrizze a DVI kábelek csatlakozását, és győződjön meg arról, hogy a tápellátás be van kapcsolva. Próbálja meg felcserélni a kábeleket vagy a képernyőket. Ha a probléma továbbra is fennáll, csökkentse a videóforrás felbontását.

Az elosztó kompatibilis a DVI-D és DVI-I kábelekkel?

Igen, a csatlakozók DVI-I 24+5 típusúak, amelyek fogadják a DVI-D (digitális) és DVI-I (digitális+analóg) kábeleket. A DVI-A kábelek is kompatibilisek.

Használhatom ezt az elosztót laptop és projektor esetén?

Igen, csatlakoztassa laptopját (DVI forrás) a bemenethez, majd egy képernyőt és egy projektort a kimenetekhez. A kép mindkettőn megjelenik.

A termék garanciális?

A garancia nem terjed ki a helytelen használat, módosítás vagy a ház felnyitása által okozott károkra. Őrizze meg a vásárlási bizonylatot.

HASZNÁLATI ÚTMUTATÓ CMPSPLITDVI10 KONIG

A KONIG DVI elosztóval a videojel egyidejüleg 2 vagy 4 kūlönbozō monitorra vagy kivetīrē (beamer) szétoszthato.

Jellemzok:

Teljesen kompatibilis a DVI-Digital es DVI-Analog jegelkel.
Tamogatja a nagy felbontast UXGA-ig.
Kaszkádelható.
Szofvert nem igenyel.

Muszaki jellemzok:

Bemenet: 1 db belso DVI-1 24+5
- Kimenet: 2 db belso DVI-I 24+5 (CMP-SPLITDVI10)
4 db belso DVI-1 24+5 (CMP-SPLITDVI20)
Legnagyobb felbontas: 1600 x 1200
Savszélesseg: 200 MHz
Kaszkád: Ja 3x
Keszulekhaz: fem
Tapegység: DC 5 V / 1 A (CMP-SPLITDVI10)

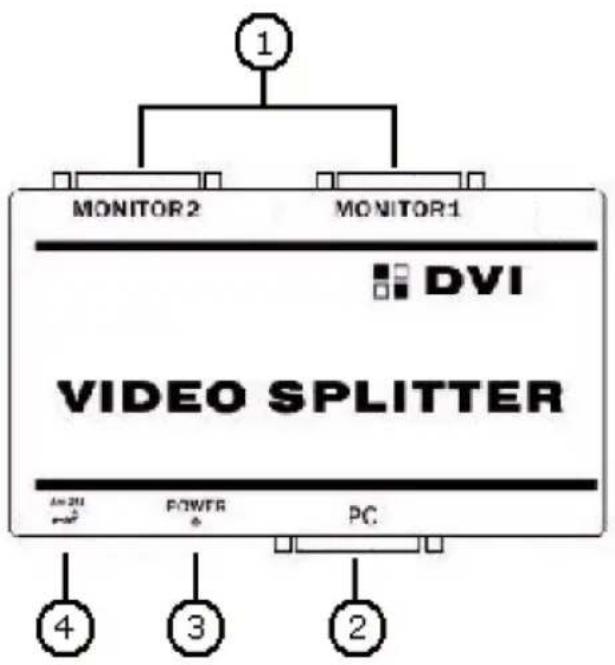

1) 2 db DVI kimeneticsatlakozás
2) DVI bemeneticatlakozas
3) Bekapcsolt allapotot jelzo LED
4) DC 5 V halózati adapter
csatlakoztatása

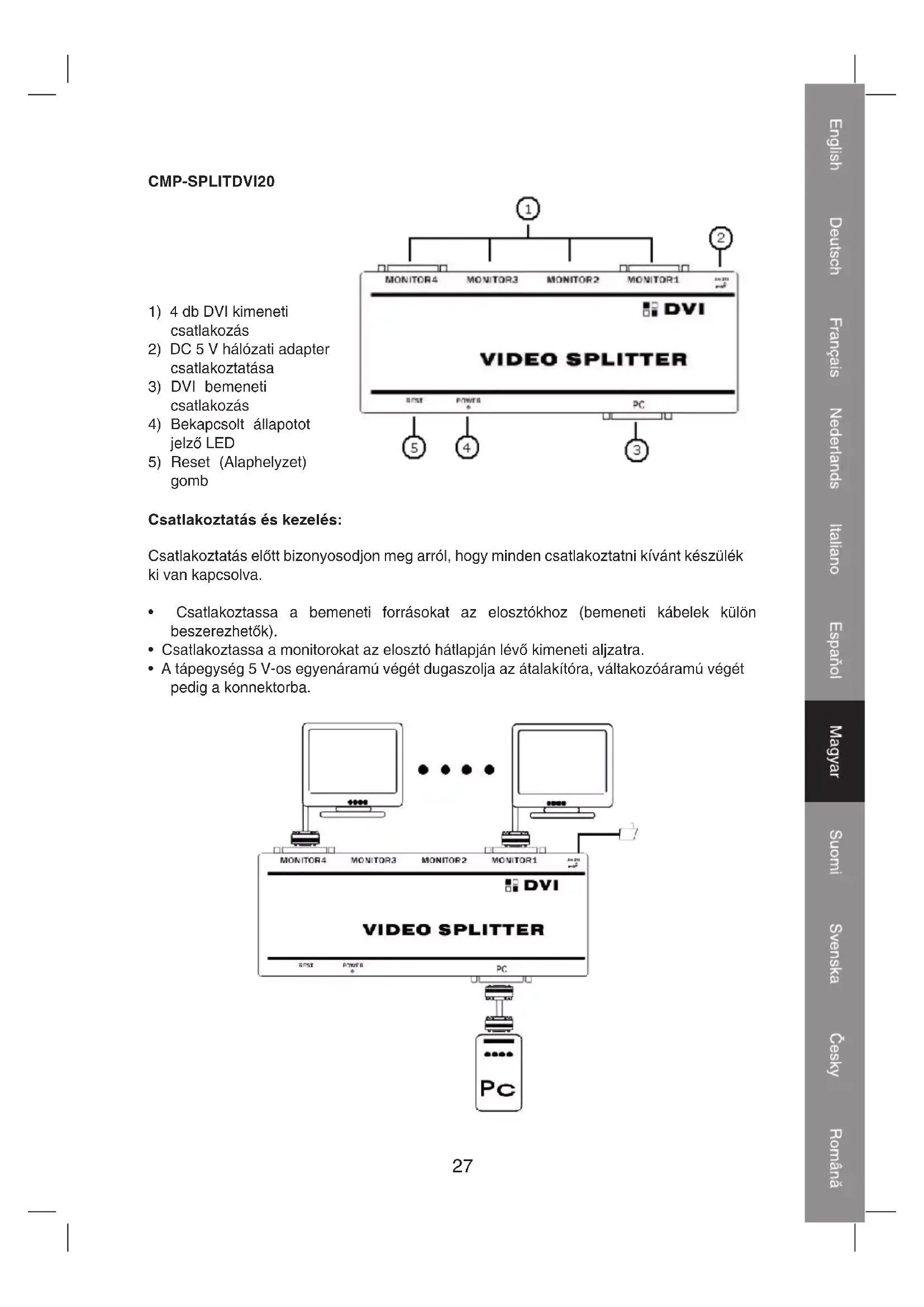

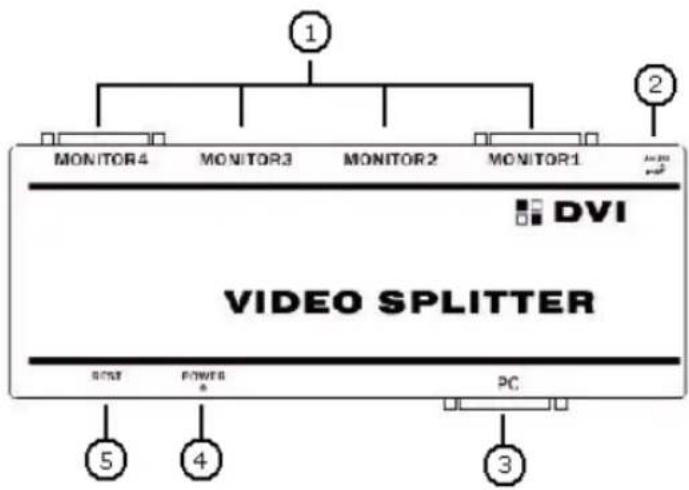

CMP-SPLITDVI20

1) 4 db DVI kimeneti
csatlakozás
2) DC 5 V halózati adapter
csatlakoztatása
3) DVI bemeneticsatlakozás
4) Bekapcsolt allapotot jelzo LED
5) Reset (Alaphelyzet) gomb

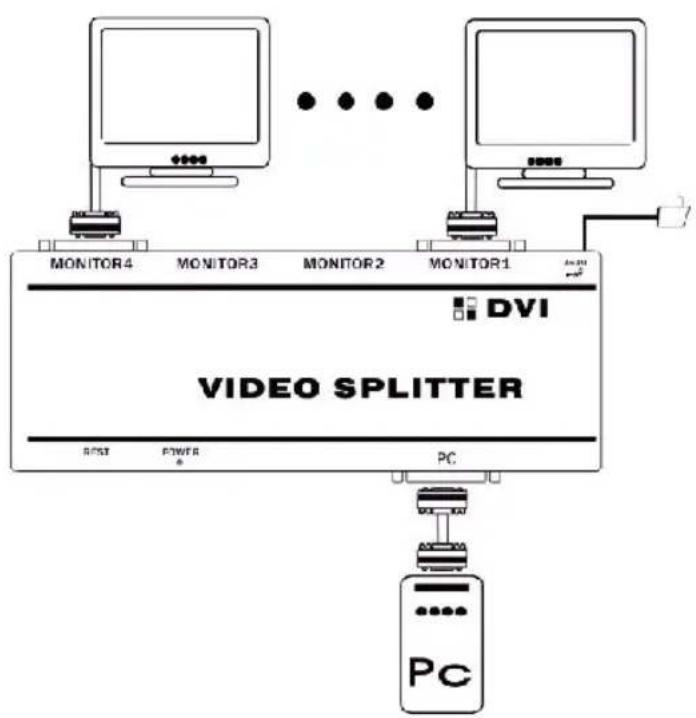

Csatlakoztatás és kezelés:

Csatlakoztatás elottBizonyosodjon meg arról, hogy minden csatlakoztatni kívant készülék ki van kapcsolva.

• Csatlakoztassa a bemeneti forrásokat az elosztókhoz (bemeneti kábelek külön beszerezhetők).
  Csatlakoztassa a monitorokat az elosztó hatlapjan levő kimeneti aljatra.
• A tápegység 5 V-os egyenáramú végét dugaszolja az átalakíóra, váltakozoáramú végét pedig a konnektorba.

Megfelelosegi nyilatkozat

Mi,

a Nedis B.V.

De Tweeling 28

Kijelentjuk, hogy a termek, amelynek:

Markaneve: CMP-SPLITDVI10 és CMP-SPLITDVI20

Típusa: 2-portos DVI-elosztó és 4 portos DVI-elosztó

Megnevezése: KONIG DVI ELOSZTOK, 2 ES 4 PORTTAL

Osszhangban van az alabbi szabvanyokkal:

EMC (Elektromagnes osszeferhetoségre vonatkozo iranyel):

EN 55022(1998+A1:2000+A2:2003)

EN61000-3-2(2006)

EN61000-3-3(1995+A1:2001+A2:2005)

EN55024(1998+A1:2001+A2:2003)

EN61000-4-2(1995+A1:1998+A2:2001) /-3(2002+A1:2002)/

-4(2004)/-5(1995+A1:2001)/-6(1996+A1:2001)/-11(2004)

LVD (Kisfeszültsegú elektromos termékekre vonatkozó irányelv):

IEC 60950-1:2001

A 2004/108/EK irányel előírsaival összhangban van.

's-Hertogenbosch, 2008. julius 1.

Mrs. J. Gilad

ertékesitésigazgato

Megfeleloségi nyilatkozat.

Egyetertek es elfogadom a Nedis B.V. Hollandia altal adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezetogazgató

Biztonsági ovintézkedesek:

VIGYAZAT!

ARAMOTES VESZELYE! NE NYISA FELI

Az aramutés veszélyének csökkentese erdekében ezta készüléket CSAK képzett szakember nyithatja fel, szervizelés celjábal. Ha problema adódka készülékkel,

kapcsolja le az elektromos halozatról és más keszülékról. Víztól és nedvességól vedje.

Karbantartás:

Csak száraz ronggyal tisztftsa. Tisztoi-és surolszereket ne hasznaljon.

Jotallas:

Nem vallalunk felelossseget es jotallast, ha a meghibasodas a keszuleken vegzett valtoztatas vagy modositas kovetkezmeneye, vagy helytelen hasznalat miatt a kszulek megrongalodott.

Általános tudnivalók:

A kivitel és a muszaki jellemzok elozetes ertesités nélkül is modosulhatnak.

Valamennyi logo, termeknev es markanev a tulajdonosanak markaneve vagy bejegyzett markaneve, es azokat ennek tiszteletben tartasaval emlitjuk.

Figyelem:

Ezt a terméket ezzel a jalóssel lattuk el. Azt jalenti, hogy az elhasznált elektrmos és elektronikus termékek nem keverhetok az általanos háztartási hulladék kozé. Erre a celra kūlón gyüjtörendszerek allnak rendelkezesre.

Copyright ©
