Caractéristiques techniques	Puissance : 2500 W, Vitesse de rotation : 2800 tr/min, Capacité de coupe : jusqu'à 45 mm de diamètre
Utilisation	Idéale pour le broyage de branches, de déchets de jardin et de végétaux, facile à manœuvrer grâce à ses roues.
Maintenance et réparation	Vérifier régulièrement l'affûtage des lames, nettoyer le réservoir après chaque utilisation, vérifier les câbles électriques.
Sécurité	Utiliser des gants de protection, ne pas insérer de mains ou d'objets dans l'ouverture de coupe, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Poids : 30 kg, Dimensions : 80 x 60 x 100 cm, Garantie : 2 ans, Fabrication conforme aux normes CE.

FOIRE AUX QUESTIONS - MHF 2500 ATIKA

Comment assembler la hacheuse ATIKA MHF 2500 ?

Suivez les instructions dans le manuel d'utilisation. Assurez-vous que les pièces sont correctement fixées et que tous les boulons sont serrés.

Quelle est la puissance de la hacheuse ATIKA MHF 2500 ?

La hacheuse dispose d'une puissance de 2500 W, ce qui permet de traiter efficacement les matériaux.

Comment entretenir la hacheuse ATIKA MHF 2500 ?

Nettoyez régulièrement les lames et vérifiez le niveau d'huile. Assurez-vous également que toutes les pièces mobiles sont bien lubrifiées.

Quel type de matériaux peut-on hacher avec l'ATIKA MHF 2500 ?

La hacheuse est conçue pour hacher des branches, des déchets de jardin et d'autres matériaux organiques jusqu'à un diamètre de 40 mm.

Que faire si la hacheuse ne démarre pas ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position 'ON'.

Comment résoudre un blocage de la hacheuse ?

Éteignez l'appareil et débranchez-le. Retirez les matériaux coincés avec précaution. Ne tentez pas de débloquer l'appareil pendant qu'il est en marche.

Quelle est la garantie de la hacheuse ATIKA MHF 2500 ?

La hacheuse est généralement garantie pendant 2 ans contre les défauts de fabrication. Conservez la preuve d'achat pour toute réclamation.

Comment stocker la hacheuse ATIKA MHF 2500 ?

Rincez l'appareil après utilisation, laissez-le sécher et rangez-le dans un endroit sec et frais, à l'abri des intempéries.

MODE D'EMPLOI MHF 2500 ATIKA

Notice originale – Consignes de sécurité – Pièces de rechange

Градинска резачка

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indi-

quées et d'avoir monté la machine tel que cela est décrit.

Conserver ces notices d'utilisation pour toute utilisation future.

Table des matières

Assemblage	2
Déclaration de conformité CE	18
Fourniture	18
Description de la machine 18
Symboles utilisés: appareil, notice d'utilisation	18
Tranches horaires 19
Utilisation conforme	19
Risques résiduels	19
Consignes de sécurité	20
Mise en service	21
Travaux avec le broyeur de végétaux	22
Maintenance et entretien 23
Remplacement des couteaux	23
Pannes	24
Caractéristiques techniques 25
Garantie	25
Pièces de rechange 133

Déclaration de conformité CE

Conformément à la directive CE 2006/42/CE

Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

déclarons sous notre responsabilité exclusive que le produit Gartenhäcksler (Broyeur de végétaux) type / modèle MHF 2500

Numéro de série: 000001 - 025000

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes : 2004/108/CE, 2006/95/CE et 2000/14/CE.

Les normes harmonisées suivantes ont été appliquées:

EN 60335-1/A14:2010; EN 13683/A2:2011; EN 62233:2008

EN 55014-1/A2:2011; EN 55014-2/A2:2008

EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Procédé d'évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesure L_WA 108,3 dB (A).

Niveau de puissance sonore garanti L_WA 111 dB (A).

Conservation de la documentation technique:

ATIKA GmbH & Co. KG – Bureau technique – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 03.09.2012

A. Pollmeier, le gérant

Fourniture

Après le déballage de la machine, vérifiez le contenu du carton quant à

▶ l'intégralité des pièces
▶ la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

• 1 unité prémontée de l'appareil
• 1 essieu
- 2 roues
- 2 cache-roues
- 1 sachet de vis
- 1 bac collecteur
• 1 pilon
• 1 notice d'utilisation

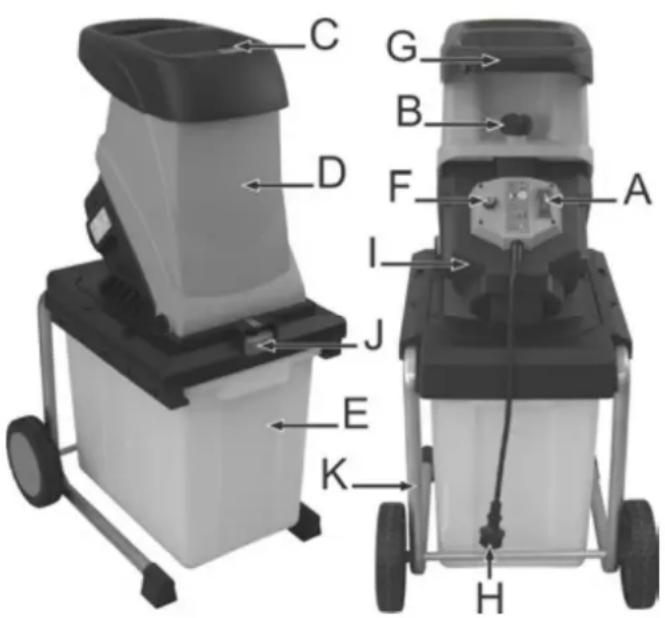

Description de la machine

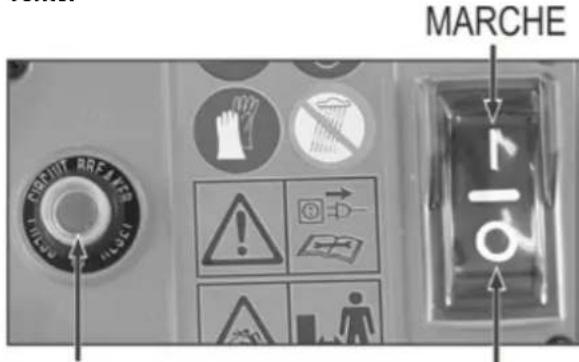

A. Interrupteur marche/arrêt

B. Vis de déclenchement

C. Ouverture d'entonnoir pour matière hachée

D. Couvercle du boîtier

E. Bac collecteur

F. Protection du moteur

G. Poignée

H. Fiche de contact

I. Boîtier

J. Verrouillage du bac collecteur

K. Châssis avec roues et pieds

Symboles utilisés sur cet appareil

Lire la notice d'utilisation et les consignes de sécurité avant la mise en service et en tenir compte pendant le fonctionnement.

		Arrêter le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.
		Retirer immédiatement la fiche du secteur lorsque le câble de connexion est endommagé.
		Nous recommandons une extrême prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de la machine pendant que celle-ci est en marche.
		Les pièces éjectées repré-sentent un danger lorsque que le moteur est en marche – les personnes étran gères ainsi queles animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.
	Porter des lunettes de protection et un casque antibruit.		Porter des gants de protection.
	Bac collecteur déverrouillé		Protéger de l'humidité.
	Bac collecteur verrouillé
	Le produit est conforme aux directives européennes applicables spécifiquement au produit.
	Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante. Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement. Pour pouvoir recycler de manière sélective, toutes les pièces en matière plastique sont repérées. Pour recycler des appareils qui ne sont plus utilisables, veuillez contacter le constructeur.

Symboles utilisés dans cette notice d'utilisation

Danger imminent ou situation dangereuse.

L'inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Tranches horaires

Observez les dispositions spécifiques de la loi nationale.

Utilisation con forme

Le hachage de

• branches de tout type, jusqu'au diamètre max. (suivant la nature et la fraîcheur du bois)
• déchets de jardin flétris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d'une utilisation conforme à l'emploi.

Le hachage de verre, de métal, d'objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans consistance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme emploi non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l'usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect consignes de sécurité applicables en la matière ne saut exclure tous les risques résiduels générés par la cons-on et l'emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d'utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessure des doigts et des mains si vous introduisez la main dans une ouverture et entrez en contact avec le couteau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage du couteau.
• Risque de blessures dues à la projection de morceaux branches dans la zone de l'entonnoir.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement électrique non conformes.
• Contact avec les pièces conductrices de composants électriques ouverts.

- Endommagement de l'ouïe en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et reser les indications suivantes et les consignes bde sécuen vigueur dans les pays respectifs afin d'éviter tout que d'accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne se devant travailler avec la machine.
i Conservez ces consignes de sécurité en lieu sûr.
i Appareil doté d'un dispositif d'arrêt de sécurité. Le dispositif d'arrêt de sécurité à frein moteur automatique est monté sur ce broyeur pour assurer votre sécurité. Il empêche le démarrage du moteur lorsque l'appareil est ouvert et évite donc que votre main n'entre en contact avec les couteaux en rotation.

Toute réparation de la machine est à effectuer par le fabricant ou par les entreprises qu'il aura nommées.

• Avant utilisation, familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation.
• Ne pas utiliser l'appareil à des fins non appropriées (voir «Utilisation conforme» et «Travaux avec le broyeur de végétaux»).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.

- Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

- Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive.

- Portez des vêtements de protection appropriés:

- Pas d'habits larges

- Chaussures avec semelles antidérapantes.

- L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail.

- Il est interdit aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil.

- Les personnes dont les capacités physiques, sensorielles ou intellectuelles sont restreintes ou qui ne disposent pas de l'expérience et/ou des connaissances nécessaires ne sont pas autorisées à utiliser la machine, à moins qu'elles soient surveillées ou instruites au sujet du maniement de la machine par une personne responsable de la sécurité.

- Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec la machine.

- Maintenez les enfants à distance de l'appareil.

- Ne mettez jamais l'appareil en marche lorsque des personnes étrangères se trouvent à proximité.

■ Ne laissez jamais l'appareil sans surveillance.

- Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d'accidents.

• Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• Ne surchargez pas la machine ! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne modifiez jamais le régime du moteur. C'est lui qui régule la vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives codesntre les détériorations dues à une vitesse excessive.
• Ne jamais mettre en service sans l'entonnoir.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.
• Lors de la mise en marche du moteur, l'appareil doit être fermé.
• L'appareil ne doit pas être arrosé d'eau (source de risque car présence de courant électrique).
  ■ Prenez les conditions environnantes en considération :

- Ne pas utiliser la machine dans un environnement humide.

- Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas laisser l'appareil sous la pluie.

- Travaillez uniquement avec de bonnes conditions visuelles, veillez au bon éclairage de la zone de travail.

- Pour éviter le danger de blessures aux doigts pendant les travaux de montage ou de nettoyage porter des gants protectifs.

- Débranchez la machine et retirez la fiche de la prise de secteur en cas de

• travaux de maintenance et de nettoyage
• réparation de dysfonctionnements
• vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées

- transport

- travaux de réparation

- remplacement des couteaux

- et si vous quittez l'appareil (même s'il ne s'agit que d'une brève interruption du travail)

- En cas d'obstruction des orifices d'introduction ou d'éjection de la machine, arrêter le moteur et retirer la fiche de la prise de courant avent d'enlever les résidus de matière.

■ Vérifiez si la machine est éventuellement endommagée.

• Contrôlez avec soin le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans

un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.

- Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

- Conservez les appareils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Sécurité électrique

■ Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d'au moins

- 1,5 mm² pour les câbles d'une longueur de 25 m maxi- mum

2,5 mm² pour les câbles de plus de 25 m

- Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.

- Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d'une de ces matières.

- Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau.

- Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit pas coincée ni pliée et à ce que le connecteur ne soit pas mouillé.

- En cas d'utilisation d'un tambour, dérouler le câble complètement.

- N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble de la chaleur, l'huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

- Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.

- Ne vous servez jamais de lignes de raccordement défectueuses.

- Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.

- Ne vous servez jamais de raccordements électriques provisoires.

- Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.

- Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doivent être effectués par des électriens agréés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Toute réparation des différentes pièces de la machine est à effectuer par le fabricant ou l'un de ses services après-vente.

N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange pourraient entraîner un risque pour l'utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

Mise en service

- Assurez-vous que l'appareil est monté intégralement et conformément aux réglementations.

- Pour utiliser le broyeur de végétaux, placez-le sur une surface stable et horizontale (de façon à ce qu'il ne bascule pas).

- Ne posez pas l'appareil sur un sol pavé ou ballasté.

- N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes.

■ Avant toute utilisation, veuillez vérifier

- que les lignes de raccordement ne présentent pas de défectuosités (fissures, coupures ou autres).

- l'd'éventuels endommagements de l'appareil (voir consignes de sécurité)

- que toutes les vis sont serrées à fond

i Branchement au secteur

- Comparez la tension de votre secteur avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions.

- Utilisez un câble de rallonge de section suffisante.

Protection de secteur

		Suisse	UK
2500 W	16 A retardée	13 A retardée

Bac collecteur

Le bac collecteur est équipé d'une poignée de verrouillage.

⇒ Le bac collecteur est déverrouillé et détaché de la machine.

⇒ Le bac collecteur est verrouillé et raccordé fermement à la machine.

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédia-tement être réparés ou remplacés par le service après vente.

MARCHE CONTINUT REFITER 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

Bouton de réinitialisation (protection du moteur)

ARRÊT

Mise en marche

Appuyez sur « I ».

Arrêt

Appuyez sur « O ».

Sécurité de remise en marche en s de panne de courant

En cas de panne de courant, la hacheuse s'arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur « I ».

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)

2. « I » pour une remise en marche.

- Utilisez un bouchon ou un crochet pour enlever les objets bloqués dans l'entonnoir ou dans la fente d'éjection.

Attendez toujours que la hacheuse soit à l'arrêt avant la remettre en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent gêner d'autres appareils (parex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P1 (W)	Impédance de secteur Z_max ( )
2500	0,333

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Les branches longues dépassant de l'appareil risquent d'être renvoyées en arrière lorsqu'elles seront entraînées par les lames ! Respectez la distance de sécurité !
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Introduire la matière à broyer dans la machine en la poussant à l'aide du pilon fourni.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• N'introduisez jamais les mains, d'autres parties du corps ou vos vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en marche de l'appareil, vérifiez si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche.
• Lors du remplissage, veillez à ce que des pièces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations

inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Débranchez la fiche et effectuez les points suivants :

• examiner les dommages
• remplacer ou réparer les pièces endommagées
• vérifier l'appareil et resserrer les pièces dévissées

⚠️ Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire (voir consignes de sécurité).

Qu'est-ce que je peux broyer?

Oui:

- Déchets organiques domestiques et du jardin par exemple coupes de haies et d'arbres, fleurs fanées, déchets de cuisine.

Non:

- Verre, pièces métalliques, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre, restes de produits alimentaires, de poisson et de viande.

Instructions spéciales concernant le broyage: Côté de

Introduisez toujours la matière à hacher du côté droit dans l'orifice de remplissage de l'entonnoir.

Broyez les branches, les rameaux et les bois juste après les avoir coupés

- Ces matériaux à broyer deviennent très durs lorsqu'ils sèchent, le diamètre maximal des branches à traiter diminue donc.

Lorsque les branches sont très ramifiées, enlever les rameaux latéraux.
Broyage de déchets de cuisine ou de jardin contenant beaucoup d'eau et tendant à coller

- Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d'éviter que l'appareil ne soit obstrué.

Ne pas laisser s'entasser trop de matériaux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entraîner un retour des matériaux par l'orifice de remplissage. Nettoyer le bac collecteur régulièrement.
Nettoyez l'orifice de remplissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur.
Veillez à ce que le diamètre maximal des branches pouvant être haché par votre appareil soit respecté (∅ voir « Caractéristiques techniques »). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit.
L'unité coupante introduit automatiquement et sans à-coups les matériaux à hacher grâce à la rotation lente du rouleau de coupe.
➢ Commutation automatique du sens de rotation: En cas de brusque blocage de l'appareil, le sens de rotation du cylindre de découpe peut commuter, ce qui repoussera dans ce cas le matériau haché.

- Arrêter l'appareil

— Patienter jusqu'à immobilisation du cylindre de découpe
- Remettre l'appareil en marche et l'alimenter en matériau plus facile à hacher.

Les couteaux tirent dans une large mesure les déchets à broyer automatiquement dans l'appareil.
Evitez toute surcharge et blocage du moteur en présence de branches d'un certain diamètre en les retirant fréquemment puis en les laissant revenir dans l'appareil.

En cas de surcharge de l'appareil, le sélecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit
- Dans ce cas, remettez le broyeur en marche au bout de 5 minutes environ
Au cas ou la machine ne se remettrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point „Pannes“.

Remplacement des couteaux

Avant de procéder au remplacement des couteaux, débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux sur le couteau. Portez des gants de protection.

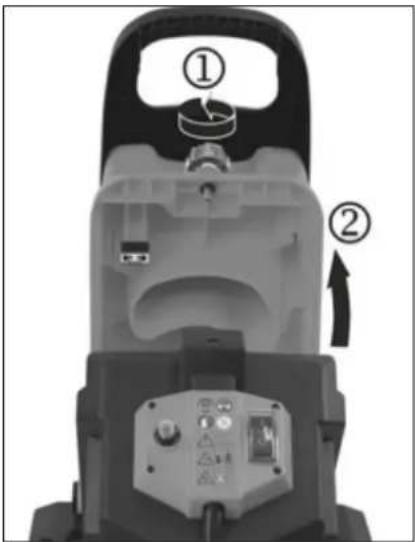

Ouvrir l'appareil.

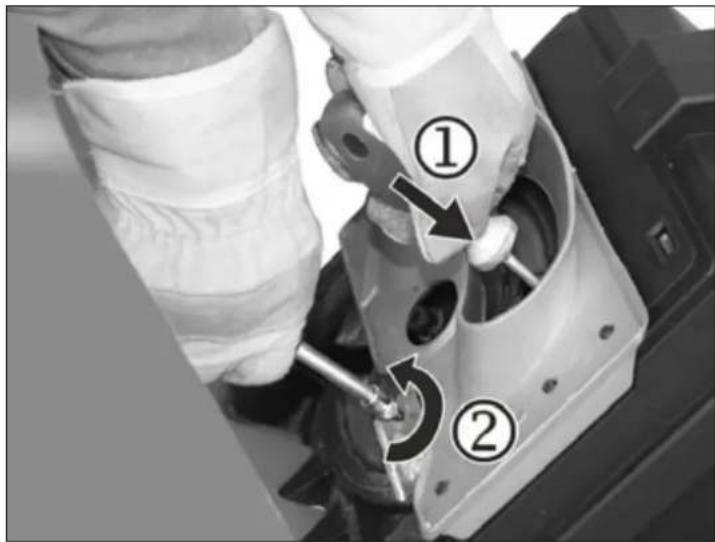

Fixer le jeu de couteaux

Diminution du rendement de coupe:

un tranchant du couteau est émoussé

utilisez le tranchant inutilisé en tournant le couteau

tous les tranchants de couteau sont émoussés

placez un nouveau jeu de couteaux (ref. 382425)

Maintenance et entretien

- Avant de commercer tout travail d'entretien:

— mettre le moteur hors service et débrancher la fiche de contact
— mettre des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l'arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu'à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l'outil et la clé à vis après l'entretien ou la réparation.

Le broyeur de végétaux nécessite peu d'entretien. Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

— les fentes d'aération doivent toujours être libres et propres.
— vérifier les vis de fixation (le cas échéant, les resserrer).

— après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l'intérieur comme à l'extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.

N'utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l'appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

— le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d'eau.
- les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l'aide d'une huile à pulvériser biodégradable et écologique.

Pannes

Avant de procéder à l'élimination des défauts

• arrêter l'équipement
• Attendre l'arrêt de l'appareil
  — retirer la fiche du secteur

Panne	Cause possible	Solution
Le moteur ne démarre pas	- absence de tension secteur- câble de raccordement défectueux- dessus du carter mal fermé (dispositif d'arrêt de sécurité déclenché)	- vérifier le fusible- laisser vérifier (par un électrotechnicien)- bien fermer et visser le dessus du carter, enlever les saletés éventuelles
Le moteur ronfle, mais ne démarre pas.	- jeu de couteaux bloqué	- mettre l'appareil à l'arrêt, retirer la fiche de la prise de courant et nettoyer l'intérieur de l'appareil
Diminution du rendement de coupe.	Couteau émoussé.	Retourner ou remplacer le couteau.
L'appareil démarre, mais se bloque en présence d'une sollicitation minimale et est désactivé par le disjoncteur-protecteur.	le câble de rallonge est trop long ou sa section trop petite.La prise est trop éloignée du raccordement principal et la ligne de raccordement présente une section trop petite.	Câble de rallonge d'au moins 1,5 mm^2 et de 25 m de long au maximum. En présence d'un câble plus long, section de 2,5 mm^2 au minimum.

Caractéristiques techniques

Modèle/ désignation du type MHF 2500
Année de construction voir la dernière page
Moteur moteur à courant alternatif 230-240 V~, 50 Hz, 4050 min	-1
Puissance du moteur P_1 S6 - 40 % 2500 W
Mise en / horse circuit avec	disjoncteur de protection du moteur, dispositif d'arrêt de sécurité électrique, déclencheur à tension nulle
Poids	14,4
Niveau de pression acoustique LPA (mesuré doit être la disposition 2000/14/EG)	95,7 dB (A)K = 3 dB (A)
Niveau de puissance sonore mesuré LWA (mesuré doit être la disposition 2000/14/EG)	108,3 dB (A)K = 2,64 dB (A)
Niveau de puissance sonore garanti LWA (mesuré doit être la disposition 2000/14/EG)	111 dB (A)
Diamètre de branche maximal à hacher (s'applique uniquement à la coupe de bios frais)	∅ max. 44 mm
Clase de protection	II
Type de protection IP 24
Protection de secteur	16 A retardée
Suisse	--
UK	13 A retardée

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

F Année de construction
