BRUGSANVISNING MHF 2500 ATIKA

Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Puutarhasilppurin

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som

beskrevet.

Vejledningen skal opbevares til senere brug.

Indhold

Montering	2
EF-overensstemmelseserklæring	40
Leveringsomfang	40
Beskrivelse	40
Symboler på apparatet 40
Symboler betjeningsvejledning 41
Driftstider	41
Tiltænkt anvendelse 41
Uberegnelige risici 41
Sikkerhedshenvisninger	41
Igangsætning	43
Arbejde med kompostkværnen 43
Vedligeholdelse og pleje 44

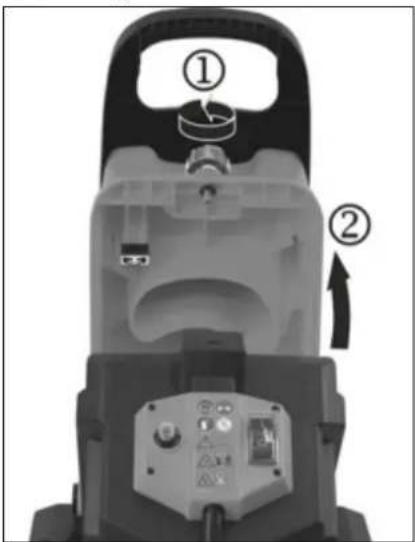

Udskiftning af knive 45
Mulige fejl 45
Tekniske data 46
Garantie	46
Reservedeler	133

i henhold til EF-direktiv: 2006/42/EF

Hermed erklærer vi

ATIKA GmbH & Co KG.

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver: 2004/108/EF, 2006/95/EF og 2000/14/EF

Følgende harmoniserede standarder er anvendt:

2000/14/EF - Tillæg V

Målt lydeffektniveau LWA 108,3 dB (A)

Garanteret lydeffektniveau LWA 111 dB (A)

Opbevaringssted for den tekniske dokumentation:

Kontroller efter udpakningen kartonens indhold for

▶ fuldstændighed
▶ evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

• 1 formonteret apparatenhed
• 1 akse
• 2 hjul
• 2 hjulkapsler'
• 1 pose skruer
• 1 fangkurv
- 1 presser
• 1 betjeningsvejledningen

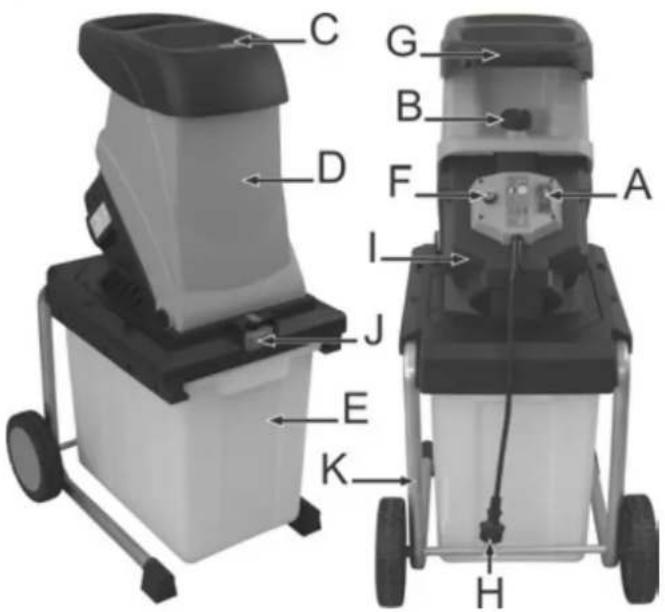

Beskrivelse

A. tænd-/slukknap
B. udløseskrue
C. tragtåbning for skæremateriale
D. Husets låg
E. Fangkurv
F. Tilbageknap/Motorværn
G. Håndgreb
H. Netstikket
I. Hus
J. Fangkurv-låsemekanisme
K. understel med hjul og fødder

Symboler på apparatet

Før igangsæt-ning skal brugs-anvisning og sikkerheds-henvisningerne læses og iagttages.

Før reparations-, vedligeholdelses- og rengørings-arbejde skal motoren slås fra og netstikket trækkes ud.

		Træk straks netstikket, hvis elledningen beskadiges eller skæres over.
		Giv agt på de roterende knife. Hold ikke hænder og fødder ind i åbninger, når maskinen kører.
		Fare pga. vækslyngede dele ved løbende motor – hold uimplicerede personer, samt hus- og nyttedyr væk fra fareområdet.
	Anvend øjen- og høreværn.		Anvend beskyttelseshands ker.
	Fangkurv åbnet		Skal beskyttes mod fugt.
	Fangkurv låst
	Produktet overholder de for produktet specifikt gældende EU-direktiver.
	Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.
I henhold til EU-direktivet 2002/96/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug. Alle plastdele er markeret for en sortren sortering. Kontakt producenten vedrørende genbrug af kasserede apparater.

Symboler betjeningsvejl ed ning

Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt håndtering. Tilsidesættelse af disse henvisninger kan medføre forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Driftstider

Vær inden idrifttagning af apparatet opmærksom på de regionale forskrifter vedrørende støjemissionen.

Tiltænkt anvendelse

Anvendelse i henhold til formålet omfatter knusning af

• alle slags grene op til maks. diameter (alt efter træsort og tilstand)
• dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.

Knusning af glas, metal, plastdele, plastposer, sten, stof, rødder med jord, affald uden fast konsistens (f. eks køkkenaffald) udelukkes udtrykkeligt.

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.

Som kompostkværn til private haver anses apparater, der ikke anvendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug.

Til den tiltænkte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.

Enhver derudover gående brug gælder som ikke at være beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overages ene og alene af brugeren.

Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.

Apparatet må kun passes, benyttes og repareres af personer, der er fortrolige med sådant arbejde og kender de forskellige risici. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, när både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for skader på fingre og hænder, når der gribes gennem en åbning med hånden og når ind til skæreværktøjet.
• Fare for skader på fingre og hænder ved monterings- og rengøringsarbejde på skæreværktøjet.
• Kvæstelser på grund af emner i kværnen, der slynges ud, i tragten område.
• Fare på grund af strøm ved brug af ukorrekte eltilslutningskabler.
• Berøring af spændingsførende dele ved åbnede elektriske komponenter.
• Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedshenvisninger

⚠ Læs og iagttag før ibrugtagning af dette produkt følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med skæremaskinen.
i Disse sikkerhedsanvisninger skal opbevares omhyggeligt.
i Apparat med sikkerhedsfrakobling

Den anbragte sikkerhedsfrakobling med automatisk motorbremse er beregnet til Deres sikkerhed. Den forhindrer, at motoren kan indkobles, når apparatet er åbent, og De kan nå ind i det roterende skæreværktøj med Deres hånd.

Reparationer på maskinen må kun udføres af producenten hhv. firmaer, som han har autoriseret til det.

• Gør dig fortrolig kendt med apparatet før brug ved hjælp af betjeningsvejledningen.
• Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").
• Sørg for en stabil kropsstilling og hold hele tiden balancen. Bøj dig ikke forover. Stå ved indkastning af hakkelsegodset på samme niveau som apparatet.
• Vær opmærksom. Vær opmærksom på hvad du har med at gøre. Vær omhyggeligt under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.
• Anvend under arbejdet beskyttelsesbriller, arbejdshandsker og høreværn.
  ■ Anvend egnet arbejdstøj:
• Intet løsthængende tøj
• Skridsikkert fodtøj
• Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.
• Børn og unge under 16 år må ikke betjene apparatet.
• Personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden må ikke betjene apparatet, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed eller er af denne person instrueret, hvordan apparatet anvendes.
• Børn må ikke komme i nærheden af apparatet.
• Anvend aldrig apparatet, mens uimplicerede personer er i nærheden.
  ■ Apparat må aldrig være uden opsyn.
• Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.
• Indtag en arbejdsstilling, der er ved siden af eller bagved apparatet.
• Grib aldrig ind i påfyldnings- og udkastningsåbningen.
• Hold ansigtet og kroppen borte fra påfyldningsåbningen.
• Overbelast ikke apparatet! De arbejder bedre og mere sikkert i det angivne effektområde.
• Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.
• Ændre ikke motorens omdrejningstal, da denne regulere den sikre maksimale arbejdshastighed og beskytter motor og alle drejede dele for skader pga. for høj hastighed.
• Anvend apparatet ikke uden påfyldningstragt.

• Apparatet eller dele af apparatet må ikke ændres.
  ■ Luk apparatet før indkobling af motoren.

• Spul ikke apparatet med vand (farekilde elektrisk strøm). (farekilde elektrisk stød).

• Vær opmærksom på påvirkninger udefra:

- Benyt ikke maskinen i fugtige og våde omgivelser.

- Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr.

Sørg for god belysning.

■ Bær handsker under monterings-og rengøringsarbejder.
- Sluk for skæremaskinen og tag netstikket ud af stikkontakten ved:

• vedligeholdelses- og rengøringsarbejde
• afhjælpning af fejl
• kontrol af tilslutningsledningen, om disse er filtret sammen eller beskadiget.
• transport
• reparationsarbejde

• når apparatet efterlades (også ved kortvarige afbrydelser)

• Ved blokeringer i fødnings- og tømningsområdet på maskinen slukkes for motoren og netstikket trækkes inden materialerester i fødnings- og tømningsområdet fjernes.
  ■ Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i bruger-vejledningen.
• Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes.

- Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

⚠️ Elektrisk sikkerhed

- Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et åretværsnit på mindst

• 1,5 mm ^2 ved en kabellængde op til 25 m
• 2,5 mm ^2 ved en kabellængde over 25 m

- Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

• Stik og samledåser på tilslutningsledninger skal være af gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.
• Stikforbindelsen på tilslutningsledningen skal være stænkbeskyttet.
• Ved montering af en tilslutningsledning sørg for at denne ikke er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd.
• Rul kablet fuldstændigt ud, när der anvendes en kabeltromle.
• Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.

• Kontroller forlængerledningen regelmæssigt og udskift den i tilfælde af beskadigelser.
  ■ Anvend ingen defekte tilslutningskabler.
• Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
  ■ Anvend ingen provisoriske eltilslutninger.
• Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud af drift.
• Tilslut apparatet via et fejlstrømsrelæ (30 mA).

Eltislutningen eller reparationer på kværnens elektriske dele skal udføres af en autoriseret elektriker eller af en af vore kundeserviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.

Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader overtager producenten intet ansvar.

Ibrugtagning

• Kontroller, at apparatet er monteret komplet og efter reglementerne.
• Stil kompostkværnen ved anvendelse på en vandret og fast undergrund (fare for væltning).
  ■ Maskinen må ikke opstilles på brostensbelægninger.

• Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra en væg eller en anden fast genstand.
  ■ Kontroller før hver brug:

• tilslutningsledningerne for defekte steder (revner, snit e.l.) Anvend ingen defekte ledninger

• Eventuelle beskadigelser (se "Sikkert arbejde")
• Om alle skruer er strammede.

Nettilslutning

• Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
• Anvend forlængerledninger med tilstrækkeligt tværsnit.

Netsikring:

		Schweiz	UK
2500 W	16 A forsinket	13 A forsinket

Fangkruv

Den integrerede fangkurv har et låsehåndtag.

→ Fangkiurven er åbnet og løsnet fra apparatet.

⇒ Fangkurven er låst og fast forbundet med apparatet.

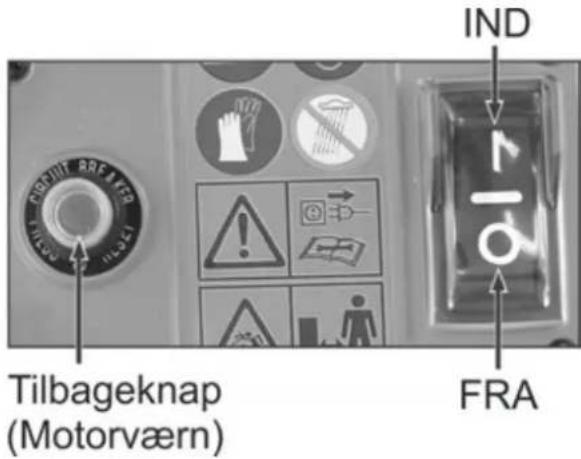

Tænd-/slukknap

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

IND Tilbageknap (Motorværn) FRA

Indkobling

Tryk på "I".

Frakobling

Tryk på "O".

Strømsvigt

I tilfælde af strømsvigt kobler apparatet automatisk fra (nulspændingsrelæ). For at genindkoble, tryk igen på "I".

Motorværn

Motoren er forsynet med en sikkerhedsafbryder og kobler automatisk fra ved overbelastning. Motoren kan genindkobles efter en afkølingspause (ca. 5 min.). Tryk

1. Tilbageknap (Motorværn)
2. på den " I".

- Brug et stykke træ eller en krog til at fjerne blokerede genstande fra tragt og udgangsslidsen.

Vent indtil grenknuseren står stille inden den tændes

Netimpedans

I tilfælde af ugunstige netbetingelser kan der under indkoblingsprocessen opstå kortvarige spændingsfald, som kan påvirke andre apparater (f.eks. blafrer en lampe).

Der vil sandsynligvis ikke opstå fejl, när maks. netimpendanser overholdes.

Optaget effekt P1 (W) Netimpedans Zmax (W)
2500	0,333

Arbejde med kompostkværnen

- Indtag en arbejdsstilling, der er ved siden af eller bagved apparatet.

DK

• Langt materiale, som står ud af apparatet, kan støde tilbage når det trækkes ind af knivene. Hold sikkerhedsafstand!
• Grib aldrig ind i påfyldnings- og udkastningsåbningen.
• Brug den medfølgende presser til at efter efterpresse hækselmaterialet.
• Hold ansigtet og kroppen borte fra påfyldningsåbningen.
• Bring ikke hænder, andre legemsdele og beklædning i indfyldningsrør, tømningskanal eller i nærheden af andre bevægelige dele.
• Kontroller før indkobling af apparatet, at der ikke er rester i påfyldningstragten.
  ■ Vip ikke apparatet ved løbende motor.
• Vær under påfyldningen opmærksom på, at ingen metaldele, sten, flasker eller andre genstande, som ikke kan knuses, när ind i påfyldningstragten.

• Hvis fremmedlegemer når ind i påfyldningstragten eller apparatet begynder at lave usædvanlige lyde eller vibrationer, skal apparatet omgående kobles fra og lades komme i stilstand. Træk netstikket ud og udfør følgende punkter:

• Kontroller skaden

• Udskift eller reparer beskadigede dele
• Kontroller apparatet og stram løse dele

⚠ De må ikke reparere apparatet, hvis De ikke er kvalificeret til det.

Hvad kan jeg knuse?

Ja:

- alle slags grene op til maks. diameter (alt efter træsort og tilstand); dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.

Nej:

- Glas, metaldele, kunststoffer, plastikposer, sten, stofrester, rødder med jord, mad-, fiske- og kødaffald. Affald uden fast konsistens, f. eks. køkkenaffald.

Særlige henvisninger til knusning:

Påfyld det materiale, der skal knuses, altid fra højre side ind i fødetragtens åbning.

Brug den medfølgende presser til at efter efterpresse hækselmateri

- Knus grene, kviste og træ kort efter afskæringen - Disse emner bliver meget hårde efter tørring, den - grendiameter, der maks. kan bearbejdes, bliver mindre.

Fjern sideaflæggere ved stærkt forgrenede grene.

Forarbejdning af stærkt vandholdigt have- hhv. køkkenaffald, der har tendens til at klæbe sammen. – Disse skal knuses skiftevis med træemner for at undgå tilstopning af apparatet.

Lad ikke hakkelsebunken i området omkring udkastningsåbningen vokse for højt. Dette kan have til følge, at allerede hakket gods forstopper tømningskanalen. Derigennem kan det komme til et tilbageslag af materialet gennem fødeåbningen. Tøm jævnligt fangkiurven.

Rengør indfyldningsåbning og udkastningskanal, hvis apparatet er forstoppet. Afbryd hertil først motoren og træk stikket.
Vær opmærksom på, at den højest tilladelige grendiameter for Deres apparat overholdes (se "Tekniske data"). Alt efter træsort og tilstand kan den maks. tilladte grendiameter være mindre.
Skæreværktøjet trækker emnerne stort set automatisk ind.
Undgå overbelastning og blokering af motoren ved tykke grene ved trække grenen tilbage indimellem.
Ved overbelastning af apparatet kobler det automatisk fra med en motorværnskontakt.

- Tænd kompostkværnen igen efter ca. 5 min.

- Hvis apparatet ikke kan indkobles efter denne ventetid, læs efter under punkt "Mulige fejl".

Vedligeholdelse og pleje

• Før ethvert vedligeholdelsesarbejde

• Sluk for motoren og træk netstikket
• Bær arbejdshandsker for at undgå kvæstelser. Skæreværktøjet standser ikke straks når det slukkes. Vent inden du starter med reparations eller vedligeholdelse, indtil alle dele holder stille.

Husk at fjerne værktøj og skruenøgler efter vedligeholdelse og reparation.

- Kompostkværnen er stort set vedligeholdelsesfri. Til opretholdelse af værdi og en lang levetid skal følgende iagttages:

— hold luftslidserne frie og rene
- kontroller monteringsskruer.
- efter brug skal apparatet rengøres ind- og udvendigt.

Brug kun en fugtig, varm klud og en blød børste til rengøringen.

Brug aldrig rengørings- eller opløsningsmidler. disse kan beskadige apparatet irreparabelt. plastdelene kan ødelægges af kemikalier.

• Maskinen må ikke rengøres med rindende vand eller med en højtryksspuler
• Blanke metaldele skal efter hver brug behandles med en miljøvenlig, biologisk nedbrydelig sprøjteolie for at beskytte dem mod korrosion.

Udskiftning af knive

Træk netstikket ud før udskiftning af knive.

Fare for skader på fingre og hænder ved arbejde på skæreværktøjet. Anvend beskyttelseshandsker.

Åbning af maskinen

Fastsættelskæ

reværktøjet

Reduceret skæreydelse:

Et sløvt knivblad

Alle knivblade sløve

Nyt knivsæt (ordrenummer 382425).

Mulige fejl

Inden hver afhjælpning af fejl:

• frakobl apparatet
• vent indtil apparatet står stille
• træk netstikket

Fejl	Muligt årsag	Fjernelse
Motoren starter ikke	- manglende netforsyning- tilslutningskabel defekt.- husoverdelen er ikke lukket rigtigt (sikkerhedsfrakoblingen har udløst)	- kontrollér sikringen- lad det kontrollere (elektriker)- luk husoverparten rigtigt og skru den fast
Motoren brummer, men starter ikke	- skæreværktøj blokeret	- sluk for apparatet, træk netstikket ud og rengør apparatet indvendigt
Reduceret skæreydelse sløv	knivblad udskiftning af knive
Apparatet starter, blokerer dog ved lav belastning og kobler fra via motorværnskontakten.	Forlængerledningen er for lang eller tvær-snittet er for lille. Stikkontakten er for langt væk fra hovedtilslutningen og tilslutnings-kablets tværsnit er for lille.	Forlængerledning med mindst 1,5 mm2, og højst 25 m lang. Ved længere kabel tværsnit mindst 2,5 mm2.

Tekniske data

Model / Type MHF 2500
Produktionsår se sidste side
Motor Vekselstrømsmotor 230-240 V~, 50 Hz, 4050 min	-1
Motoreffect P1 S6 - 40 % 2500 W
Tænd- / sluk-knap med	motorværnskontakt, elektrisk sikkerhedsfrakobling, nulspændingsudløser
Vægt	14,4
Lydtryksniveau LPA(målt i henhold til direktiv 2000/14/EF)	95,7 dB (A)K = 3 dB (A)
målt lydeffektniveau LWA(målt i henhold til direktiv 2000/14/EF)	108,3 dB (A)K = 2,64 dB (A)
garanteret lydeffektniveau LWA(målt i henhold til direktiv 2000/14/EF)	111 dB (A)
Højest grendiameter(gælder kun for friskt træsnit)	∅ max. 44 mm
Beskyttelsesklasse	II
Afsikringens art IP 24
NetsikringSchweizUK	16 A forsinket 📋--13 A forsinket 📋

Garanti

Vi henviser til vedlagte garantierklæring.

Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives.

Kontroller følgende når du har pakket ut esken:

■ Barn og unge under 16 år får ikke betjene maskinen.

- Man må påse at barn ikke leker med maskinen.

■ Hold barn borte fra apparatet.

- Driv apparatet kun med komplett og korrekt montert beskyttelsesanordning.

- Du må ikke sprute vann på apparatet. (Risikokilde - elektrisk strøm).

- Skadede eller uleselige sikkerhetsklistremerker skal erstattes.

- Pluggen til tilkoplingsledningen må være beskyttet mot sprutevann.

- Påse at stikkledningen ikke kommer i klemme eller bøyes og at pluggforbindelsen ikke blir våt når du installerer ledningen.

- Ikke berør en skadet tilkoplingsledning, før du har koplet den fra nettet. Den skadete tilkoplingsledningen kan forårsake kontakt med strømførende deler.

Motorens beskyttelsesanordning

⚠️ Du må ikke reparere apparatet, dersom du ikke er berettiget til det.

Alle kniveggene er sløve.

Vennligst ta hensyn til den vedlagte garantierklæringen.

Säkerhetsanvisningar
