BRUKSANVISNING MHF 2500 ATIKA

Nytt sett kniver (ordrenummer 382425).

Mulige driftsforstyrrelser

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisningen, följt alla anvisningar och har monterat maskinen en-

ligt monteringsanvisningarna.

Förvara bruksanvisningen väl.

Innehåll

Montering	2
EG-konformitetsförklaring	112
Leveransomfattning	112
Beskrivning	112
Symboler på maskinen / Bruksanvisningen 113
Drifttider	113
Användning till rätt ändamål 113
Övriga risker 113
Säkerhetshänvisningar	114
Idrifttagning	115
Hur man använder kompostkvarnen 116
Underhåll och skötsel 116
Hur man byter knivar 117
Möjliga störningar 117
Tekniska data 118
Garanti	118
Reservdelar	134

EG-konformitetsförklaring

Motsvarande EG-direktiv 2006/42/EG

Härmed förklarar vi

ATIKA GmbH & Co. KG

med ensamt ansvar att produkten

Är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2004/108/EG, 2006/95/EG och 2000/14/EG.

Följande passande normer har använts:

EN 60335-1/A14:2010; EN 13683/A2:2011; EN 62233:2008

EN 55014-1/A2:2011; EN 55014-2/A2:2008

EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Förfarande vid konformitetsvärdering: 2000/14/EG – bilaga V

Uppmätt bullernivå LWA 108,3 dB (A)

Garanterad bullernivå LWA 111 dB (A)

Tekniska underlag förvaras hos:

A. Pollmeier, företagsledning

Leveransomfattning

Kontrollera kartongens innehåll efter uppackning

▶ att leveransen är komplett
▶ ev. transportskador

Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

• 1 förmonterad maskinenhet
- 1 axel
• 2 hjul
• 2 hjulkåpor
• 1 skruvpåse
• 1 fångkorg
- 1 stopp
• 1 bruksanvisning

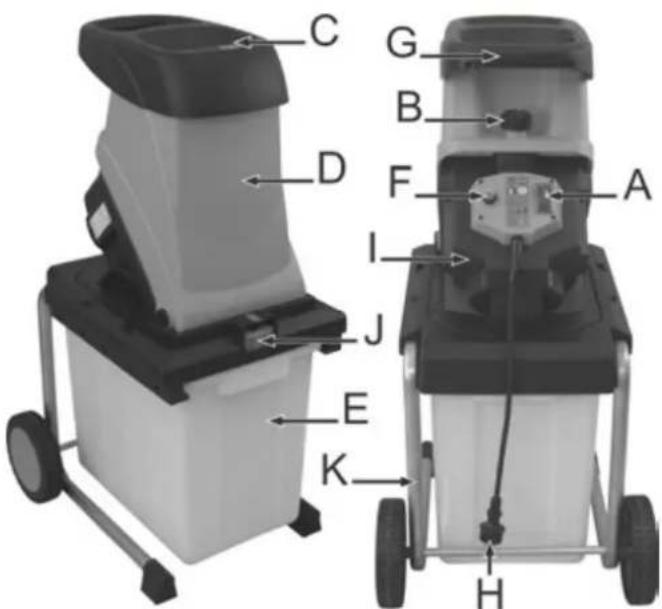

Beskrivning

A. På-/Av-brytare
B. Losstagningsskruv
C. Trattöppning för grenmaterialet
D. Lock till kapsling
E. Fångkorg
F. Motorskydd
G. Handgriff
H. Nätkontakt
I. Kapsling
J. Fångkorgslåsning
K. Understativ med hjul och fötter

Symboler på maskinen

Läs noga igenom bruksanvisningen innan ni börjar använda maskinen och beakta alla säkerhetsanvisningar.

Stäng av motorn och dra ur nät- kontakten innan ni börjar med några som helst reparationer, underhålls- och rengöringsarbeten.

Dra genast ut stickkontakten om anslutnings-ledningen är skadad eller skärs av.

Se upp för roterande knivar. Stick inte in händer eller fötter när maskinen är igång.

Risk för utkastade delar när motorn är igång – håll obehöriga personer, liksom husdjur och andra djur på avständ från riskområdet.

Använd ögon- och hörselskydd.

Bär skyddshandskar.

Fångkorg upplåst

Produkten motsvarar de produktspecifika och gällande europeiska direktiven.

Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Enligt det europeiska direktivet 2002/96/EG om gamla el- och elektronikapparater,

måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning.

För att kunna återvinna produkter sorterade efter material är alla plastdelar märkta. För återvinning av apparater som inte längre används, v.g. kontakta tillverkaren.

Symboler bruksanvisningen

Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person- eller sakskador.

Viktiga anvisningar för den rätta användningen. Underlåtenhet att följa dessa anvisningar kan leda till fel.

Användningstips. Här får ni information och tips om hur ni använder maskinen på optimalt sätt.

Montering, hantering och underhåll. Här förklaras allt i detalj som ni måste göra.

Drifttider

Var vänlig beakta ert lands (regionala) föreskrifter gällande bullerskydd.

Användning enligt bestämmelserna

Användning enligt bestämmelserna innebär nerskärning av

• grenar och kvistar med en diameter på max. (beroende på hur hårt och färskt träet är)
• visset och fuktigt trädgårdsavfall som redan legat några dagar omväxlande med grenar och kvistar

Det är absolut inte tillåtet att skära glas, metall, plast, plastpåsar, stenar, tygavfall, rötter med jord på eller avfall som inte har någon fast konsistens (t ex köksavfall).

Denna trädgårds-kompostkvarn får endast användas privat, dvs hemma i trädgården.

Som kompostkvarn för den privata hemmaträdgården, avses sådana apparater som inta används yrkesmässigt inom offentliga anläggningar, parker, sportanläggningar, lantbruk eller skogsbruk.

I användning till rätt ändamål ingår också att de av tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs.

Varje form av användning utöver detta gäller som användning utanför bestämmelserna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken.

Tillverkaren tar inget ansvar för skador som uppstått på grund av egenmäktiga förändringar av kompostkvarnen.

Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Övrigarisker

Även om man använder maskinen på föreskrivet sätt och ar alla säkerhetsanvisningar finns alltid en viss risk att sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Användning enligt bestämmelserna" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker:

Hänsyn och försiktighet minskar riskerna för person- och skskador.

• Risk att skada händer och fingrar om man går ner med handen i någon öppning och kommer i kontakt med knivarna.
• Risk att skada händern och fingrar i samband med att man monterar eller rengör knivarna.
• Risk att skadas genom att skärmaterial slungas i väg i området kring tratten.
• Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledningar.
• Beröring av spänningsförande delar i öppnade elektriska komponenter.
• Risk för hörselskador vid längre arbetspass utan hörselskydd.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Läs noga igenom och beakta anvisningarna nedan samt allämpliga nationella säkerhetsbestämmelser innan ni börjar nda maskinen för att skydda både er själv och andra, för ga faror.

Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.
i Spara dessa säkerhetsanvisningar väl.
i Maskin med säkerhetsfränkoppling

Kompostkvarnen har en säkerhetsfrånkoppling med automatisk motorbroms. Denna säkerhetsfrånkoppling förhindrar att motorn kan tillkopplas om maskinen har öppnats, så att man inte kan komma i kontakt med de roterande knivarna.

Reparationer på säkerhetsfränkopplingen får endast utföras av tillverkaren själv eller på auktoriserade service-verkstäder.

• Informera er med hjälp av bruksanvisningen om maskinen och dess funktioner.
• Använd aldrig maskinen för andra ändamål än den är avsedd för (se avsnitten "Användning enligt bestämmelserna" och "Hur man använder kompostkvarnen").
• Se till att ni står stadigt så att ni har god balans. Sträck er inte framåt. Stå alltid på samma höjd som maskinen när ni kastar in trädgårdsavfallet.
• Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte apparaten om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.
• Använd skyddsglasögon, skyddshandskar och hörselskydd när maskinen är igång.
  ■ Bär lämpliga arbetskläder:

- inga vida och löst sittande klädesplagg

- halksäkra skor

• Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den.
• Barn och ungdomar under 16 år får inte använda maskinen.
• Denna apparat är inte avsedd att användas av personer med begränsade fysiska, känselmässiga eller mentala egenskaper, eller som har bristande erfarenhet och/eller kunnande, om inte det finns en person i närheten, som ansvarar för säkerheten och instruerar hur apparaten används.
  ■ Se till att barnen inte leker med apparaten.
• Håll barn på avstånd från kompostkvarnen.
• Använd alldrig maskinen när obehöriga personer uppehåller sig i närheten.
• Låt maskinen aldrig vara utan uppsikt.
• Se till att ert arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall.
• Ställ er alltid så, att ni befinner er antingen vid sidan om maskinen eller bakom den. Ställ er aldrig i området kring öppningen där skärmaterialet kastas ut.

• Stick aldrig in händerna i påfyllnings- eller utkastningsöppningen.

• Håll alltid ansiktet och kroppen på avständ från påfyllningsöppningen.

• Överbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet.
• Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och ändra inget som kan påverka säkerheten.
• Förändra inte motorns rotationshastighet, denna reglerar nämligen en säker maximal arbetshastighet och skyddar motorn och alla roterande delar från skador genom överdrivet hög hastighet.
• Använd maskinen aldrig utan påfyllningstratt.
  ■ Förändra inte maskinen eller dess delar.
• Stäng maskinen alltid innan ni sätter igång den.
• Spruta inte maskinen med vatten. (riskkälla: elektrisk ström).
• Ta hänsyn till omgivningens påverkan:

- Använd inte maskinen i fuktig eller våt omgivning.

• Låt maskinen aldrig stå ute i regn och använd den inte när det regnar.

• Arbeta bara där det är god sikt. Se till att det är god belysning.

• Använd skyddshandskar i samband med monterings- eller rengöringsarbeten för att förhindra att skada fingarna.

• Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• underhålls- och rengöringsarbeten

• åtgärd av fel
• vid kontroll av om anslutningsledningarna har flätats ihop eller skadats.
• transport
• reparationsarbeten
• hur man byter knivar

- att ni lämnar maskinen (även vid korta arbetsavbrott)

• Om in- och utloppen stoppas igen på maskinen, kopplar ni ifrån maskinen och drar ut stickkontakten, innan ni åtgärdar materialresterna i in- och utloppen.

• Kontrollera att maskinen inte har fått några eventuella skador:

• Före vidare användning ska man kontrollera skyddsanordningarna noga, så att de fungerar korrekt.

• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt.
• Skadade skyddsanordningar och delar måste fackmannamässigt repareras eller bytas av erkänd fackverkstad eller tillverkare, om inte annat framgår av bruksanvisningen.
• Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas.

- Förvara oanvända apparater på ett torrt, låst ställe, utanför barns räckvidd.

Elektrisk säkerhet

- Anslutningsledningen måste motsvara IEC 60245 (H 07 RN-F) och ha ett trådtvärsnitt på minst

• 1,5 mm² vid kabellängder upp till 25 m
• 2,5 mm ^2 vid kablar över 25 m längd

- Långa och tunna anslutningsledningar skapar ett spänningsfall. Motorn uppnår inte längre sin maximala effekt, apparatens funktion reduceras.

- Stickkontakter och kopplingsdosor vid anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastmaterial med samma mekaniska hållfasthet eller vara överdragna med dessa material.

■ Anslutningsledningens stickkontakt måste vara stänkvattenskyddad.

- Vid montage se till att anslutningsledningen inte kläms eller knäcks och att stickkontakten inte blir blöt.

- Linda helt av kabeln om ni använder en kabeltrumma.

- Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget.

- Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad.

- Använd inga defekta anslutningsledningar.

- Använd endast godkända kablar och förlängningskablar vid arbete utomhus.

- Använd inte provisoriska kablar.

■ Skyddsanordningar får aldrig överbryggas eller tas ur drift.

■ Anslut kompostkvarnen med en jordfelsbrytare (30 mA).

⚠️ Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra serviceverkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas.

⚠️ Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra serviceverkstäder.

Använd endast original-reservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte.

Idrifttagning

- Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen.

- Ställ kompostkvarnen på en jämn och plan yta innan ni börjar använda den (så att den inte kan välta).

- Ställ inte upp den på kullerstenar eller grus.

- Använd enbart maskinen utomhus. Håll den på avständ (minst 2 m) från en vägg eller ett annat fast föremål.

- Kontrollera före varje start: - anslutningsledningar avseende defekta ställen (sprickor, snitt etc.)

Använd inga defekta ledningar

- Om själva maskinen eventuellt kan vara skadad (se avsnittet "Säker användning")

- Om alla skruvar är ordentligt åtdragna.

i Nätanslutning

- Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag.

- Använd endast skarvledningar med tillräckligt stort tvärsnitt.

Nätsäkringar

		Schweiz	Storbritannien
2500 W	16 A trög		13 A trög

Fångkorg

Den integrerade fångkorgen är försedd med en lässpak.

⇒ Fångkorgen är upplåst och lossad från apparaten.

⇒ Fångkorgen är låst och fast förbunden med apparaten.

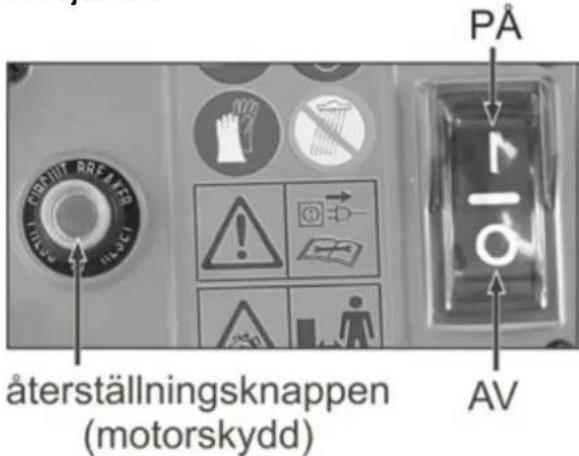

Till/Frånknapp

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

äterställningsknappen (motorskydd) AV PÅ

Tillkoppling

Tryck på "I".

Fränkoppling

Tryck på "O".

Återstartsäkring vid strömavbrott

Vid elavbrott stängs maskinen av automatiskt (nollspänningsutlösningsdon). För att starta maskinen igen trycker ni på "I".

Motorskydd

Motorn är utrustad med en skyddsbrytare som stänger av motorn automatiskt om den överbelastas. När motorn har svalnat (efter ca 5 minuter) kan den startas igen. Tryck på

1. återställningsknappen (motorskydd)

2. " I " för att starta den igen.

- Använd en laddstake eller en krok för att ta bort blockerade föremål ur tratten eller utkastningsöppningen.

⚠ Vänta tills hackelsemaskinen står stilla innan du startar den igen.

Nätimpedans

Vid ogynnsamma nätvillkor kan det under tillkopplingen av maskinen under en kort tid förekomma spänningsfall som kan ha inflytande på andra apparater (t.ex. lampflimmer).

Om man iaktar maximala nätimpedanser är inga störningar att vänta.

Effektförbrukning P1 (W)	Nätimpedans Z_max ( )
2500	0,333

Hur man använder kompostkvarnen

• Ställ er alltid så, att ni befinner er antingen vid sidan om maskinen eller bakom den.
• Långa kvistar som står ut över maskinens kant kan utföra en piskande rörelse när det dras in av knivarna! Se till att ni befinner er på säkert avständ!
• Gå aldrig med händerna in i påfyllnings- eller utkastningsöppningen.
• Använd efterstopp till de medlevererade stoppen, för materialet som ska hackas.
• Håll alltid ansiktet och kroppen på avständ från påfyllningsöppningen.
• Håll inte händer, andra kroppsdelar och kläder i inmatningsrör, utkaströr eller i närheten av andra rörliga delar.
• Kontrollera att det inte finns några materialrester kvar i påfyllningstratten innan ni tillkopplar maskinen.
• Tippa inte maskinen när motorn är igång.
• När ni fyller påfyllningstratten är det viktigt att kontrollera att det inte hamnar några andra föremål än trädgårdsavfall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i påfyllningstratten.

• Om föremål som maskinen inte kan bearbeta har hamnat i påfyllningstratten eller om ovanliga ljud hörs eller maskinen börjar vibrera på onormalt sätt måste man omgående frånkoppla maskinen och vänta tills den har stannat helt. Drag sedan ur nätkontakten och gör följande:

• kontrollera om maskinen har tagit skada

• byt ut eller låt reparera defekta delar
• kontrollera apparaten och spänn fast lösa delar

⚠ Ni får inte reparera apparaten, om ni inte är behörig till det (se säkerhetsanvisningarna).

Vilka material får jag skära med maskinen?

Ja:

- Organiskt hushålls- och trädgårdsavfall, t.ex grenar och kvistar, överblommade blommor och köksavfall

Nej:

- Glas, metall, plast, plastpåsar, stenar, tygrester, rötter med jord på, mat-, fisk- och köttrester.

Speciella

anvisningar:

krossas från höger sida i trattens påfyll-ningsöppning.

Skär ner grenar, kvistar och trä kort tid efter att de har klippts resp. sågats av
- dessa material blir mycket hårda när de väl har torkat, så att den maximala diametern som kan bearbetas blir mindre.
Tag bort kvistarna på större grenar.
Om ni vill skära trädgårds- eller köksavfall som innehåller mycket vatten resp. som har en tendens att klibba

- ska dessa skäras omväxlande med trämaterial för att förhindra att maskinen täpps igen.

Låt inte det bearbetade fliset växa för högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset stoppar upp i utkaströret. Därigenom kan det uppstå ett bakslag av materialet genom inmatningsöppningen. Töm fångkorgen regelbundet.
Rensa inmatningsöppningen och utkaströret när apparaten är tillstoppad. Koppla därför alltid först från motorn och dra ut stickproppen ur eluttaget.

Beakta den maximala grendiametern som får skäras (se "Tekniska data"). Beroende på typ och färskhet på träet, kan den maximala diametern på grenar som ska skäras, reduceras.
Knivarna drar i stort sett automatiskt in materialet som ska skäras.
Undvik att överbelasta och blockera motorn om ni vill skära tjockare grenar genom att dra grenen fram och tillbaka.
Om motorn överbelastas fränkopplas den automatiskt genom motorskyddsbrytaren.

- Tillkoppla sedan maskinen igen efter ca. 5 min.

- Om det inte går att tillkoppla den igen efter denna tid, se avsnittet "Möjliga störningar".

Underhåll och skötsel

- Innan underhållsarbeten genomförs ska

• motorn stängas av och stickkontakten d.
• skyddshandskar tas på för att undvika skador.

Knivarna stannar inde direkt efter frånkoppling. Vänta därför innan ni börjar med reparation eller underhåll, tills alla delar står stilla.

Tänk på att ta bort verktyg och skruvnycklar efter avslutat underhålls- eller reparationsarbete.

- Kompostkvarnen är nästan helt underhållsfri. Observera följande för att den ska hålla så länge som möjligt:

— se till att luftspalterna är fria och rena
- kontrollera fästskruvarna (dra åt dem vid behov)
- Rengör maskinen noga både in- och utvändigt när ni har använt den färdigt.

Använd endast en varm och fuktig trasa eller en mjuk borste för att rengöra maskinen.

Använd aldrig rengörings- eller lösningsmedel. Ni kan utsätta apparaten för obotliga skador. Plastdetaljerna kan angripas av kemikalier.

- rengör inte kvarnen med rinnande vatten eller en högtryckstvätt

- skydda blanka metalldelar efter varje användning för korrosion genom att behandla dem med en miljövänlig och biologiskt nedbrytbar olja i sprayform.

Hur man byter knivar

Drag alltid ur nätkontakten innan ni byter ut knivar.

Risk att skada sig sig på händer och fingrar i samband med arbeten på knivarna.

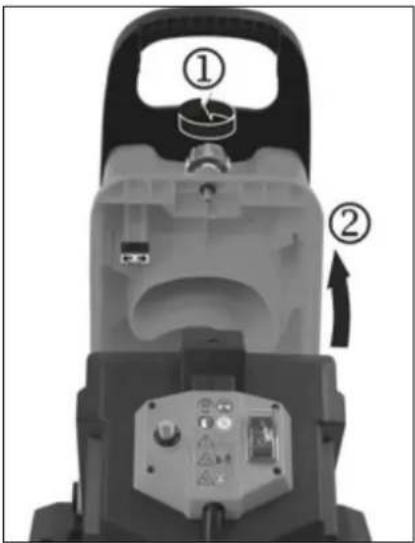

Öppna kompostkvarnen

kera knivarna med hjälp av en

Vänd på kniven så att ni får fram den oanvända sidan.

Alla knivar är trubbiga

En ny knivsats måste monteras (beställningsnummer 382425).

Möjliga störningar

Innan varje störningsavhjälpning

— slå från apparaten
- vänta tills apparaten står stilla
- dra ut nätanslutningen

Fel	Möjlig orsak
Motorn startar inte	- Ingen nätspänning- Anslutningskabel defekt- Husets överdel är inte riktigt stängd (säkerhets-frånkopplingen har reagerat)	- Kontrollera säkringen.- Kontrolleras av (elektriker).- Stäng husets överdel ordentligt och tag bort ev. Nedsmutsningar
Motorn brummar, men startar inte	- Knivarna är blockerade	- Frånkoppla maskinen, drag ur nätkontakten och rengör maskinens inre
Sämre skäreffekt Kniven (knivarna)	är trubbiga Byt ut knivarna
Motorn startar, men blockerar vid minsta belastning och stängs av med motorskyddsströmställaren	Skarvkabeln är för lång eller tvärsnittet för litet. Eluttaget är för långt borta från huvud-anslutningen och anslutningsledningen har för litet tvärsnitt.	Förlängningskabel minst 1,5 mm^2 , max. 25 m lång. Vid längre kabel, tvärsnitt minst 2,5 mm^2 .

Tekniska data

Model / Typ MHF 2500
Tillverkningsår se sista sidan
Motor Växelströmmotor 230-240 V~, 50 Hz, 4050 min	-1
Motoreffekt P1 S6 - 40 % 2500 W
Till-/frånbrytare med	motorskyddsbrytare, elektrisk säkerhetsfrånkoppling, nollspänningsutlösare
Vikt	14,4 kg
Ljudtrycksnivå LPA(mätning enligt direktiv 2000/14/EG)	95,7 dB (A)K = 3 dB (A)
Uppmätt bullernivå LWA(mätning enligt direktiv 2000/14/EG)	108,3 dB (A)K = 2,64 dB (A)
Garanterad bullernivå LWA(mätning enligt direktiv 2000/14/EG)	111 dB (A)
Max. tillåten grendiameter(gäller endast för färskt skuret trämaterial)	∅ max. 44 mm
Säkerhetsklass	II
Skyddklass	IP 24
NätsäkringSchweizStorbritannien	16 A trög --13 A trög

Garanti

Var vänlig beakta bifogade garantivillkor.
