INSTRUKCJA OBSŁUGI MHF 2500 ATIKA

Rozdrabniacz ogorodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa

Części zamienne

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz

nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Spis treści

Montaż	2
Deklaracja zgodności UE 89
Zakres dostawy 89
Opis urządzenia	89
Symbole na urządzeniu / w instrukcji obsługi	90
Czas użytkowania	90
Stosowanie zgodne z przeznaczeniem 90
Pozostałe elementy ryzyka 90
Bezpieczna praca 91
Uruchomienie	92
Praca rozdrabniaczem ogrodowym 93
Ustawienie przeciwnoża	94
Konserwacja i dokład	95
Możliwe zakłócenia w pracy urządzenia	95
Dane techniczne 96
Gwarancja	96
Części zamienne 134

Deklaracja zgodności UE

z dyrektywą 2006/42/WE

Niniejszym my, firma

ATIKA GmbH & Co. KG

oświadczamy, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Gartenhäcksler (Rozdrabniacz) typ/ modelu MHF 2500

Numer seryjny: 000001 - 025000

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw:

Zastosowane zostały następujące normy zharmonizowane:

EN 60335-1/A14:2010; EN 13683/A2:2011; EN 62233:2008

EN 55014-1/A2:2011; EN 55014-2/A2:2008

EN 61000-3-2/A2:2009; EN 61000-3-11:2000

Postępowanie szacunku zgodności:

2000/14/WE - Wyrostek robaczkowy V.

Mierzony poziom ciśnienia akustycznego LWA 108,3 dB (A).

Gwarantowany poziom ciśnienia akustyczneg LWA 111 dB (A).

Przechowywanie dokumentacji technicznej:

ATIKA GmbH & Co. KG - Biuro Techniczne - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 03.09.2012

A. Pollmeier, generalny direktor

Zakres dostawy

Po rozpakowaniu kartonu należy sprawdzić

▶ kompletność dostawy
▶ ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

• 1 wstępnie zmontowane urządzenie
• 1 oś
• 2 koła
• 2 zaślepki osi
• 1 woreczek zawierający śruby
• 1 zgarniacz
• 1 popychacz
• 1 Instrukcja obsługi

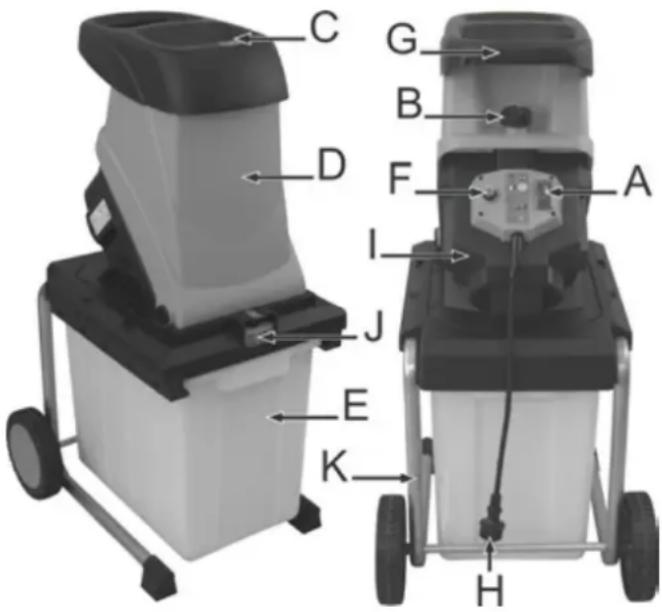

Opis urządzenia

A. włącznik / wyłącznik
B. Auslöseschraube
C. otwór leja zasypowego dla rozdrabnianych przedmiotów
D. pokrywka obudowy
E. kosz wychwytujący
F. przycisk powrotny / bezpiecznik silnika
G. uchwyt
H. gniazdo wtykowe
I. obudowa
J. kosz wychwytujący
K. dolna część podstawy z kołami i stopami

Symbole na urządzeniu

Przed urucho-mieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.

Przed rozpoczęciem wykonywania napraw, czynności obsługowo- koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego

Jeśli przewód zasilający jest uszkodzony lub przerwany należy natychmiast wyciągnąć wtyczkę zasilającą.

Uwaga na obracające się noże. Nie wkładać dłoni i rąk do otworów, gdy maszyna pracuje.

Niebezpieczeństwo wywołane przez części obracające się podczas pracy silnika – nie poz-wolić na zbliżanie się osób nieuczestniczących w pracy oraz zwierząt domowych i użytkowych do strefy zagrożenia.

Stosować ochronę narządów wzroku i słuchu.

Nosić rękawice ochronne.

kosz wychwytujący odblokowany kosz wychwytujący zablokowany

Chronic przed wilgocią.

Produkt spełnia wymagania stosownych dyrektyw europejskich.

Urządzenie elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi.

Zgodnie z dyrektywą europejską 2002/96/WE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Symbole w Instrukcji obsługi

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zakłóceń w pracy urządzenia.

Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Czas użytkowania

Należy stosować się do przepisów lokalnych.

Stosowanie zgodne z przeznaczeniem

Pojęcie zgodnej z przeznaczeniem eksploatacji obejmuje rozdrabnianie:

• wszelkiego rodzaju gałęzi do maksymalnej średnicy (w zależności od rodzaju drewna i jego świeżości).
• zwiędłych, wilgotnych, kilka dni składowanych odpadów ogrodowych na zmianę z gałęziami.

Z naciskiem wyklucza się rozdrabnianie przedmiotów ze szkła, metali, tworzyw sztucznych, plastikowych torebek, kamieni, odpadów materiałówych, korzeni z ziemia, odpadów niestałych (np. odpadów kuchennych).

Rozdrabniacz ogrodowy jest przewidziany wyłącznie do hobbystycznego stosowania w ogródkach domowych.

Za rozdrabniacze do ogródków domowych i hobbystycznych uznaje się takie urządzenia, których nie używa się na publicznych skwerach, w parkach, obiektach sportowych, w rolnictwie i leśnictwie i nie w ramach działalności gospodarczej.

Do eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.

Każdy inny przypadek użytkowania maszyny, niż podany w instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Producent nie odpowiada za wynikające stąd szkody : ryzyko ponosi wyłącznie użytkownik.

Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.

Pozostałe elementy ryzyka

Także przy posługiwaniu się urządzeniem w sposób my ze wszystkimi obowiązującymi przepisami dotyczącymi ieceństwa mogą, w związku z jego przeznaczeniem i trukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można zminimalizować, przestrzegając łącznie „wskazówek bezpieczeństwa“, „stosowania zgodnego z przeznaczeniem“ oraz instrukcji obsługi.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

• Niebezpieczeństwo odniesienia obrażeń palców i rąk, jeżeli ręka zostanie włóżona przez otwór wpustowy do wnętrza maszyny i nastąpi kontakt z wirującymi nożami.

• Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas montażu i czyszczenia zespołu noży tnących.

• Obrażenia odniesione przez uderzenie odrzuconym rozdrobnionym materiałem w strefie leja wpustowego.

• Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną.
• Dotknięcie elementów przewodzących prąd przy otwartych podzespołach elektrycznych.
• Uszkodzenie słuchu wskutek długotrwałego użytkowania maszyny bez stosowania odpowiedniego zabezpieczenia narządu słuchu przed hałasem.

Ponadto, pomimo wszystkich zastosowanych środków zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

Bezpieczna praca

W celu ochrony siebie samego i innych przed ewenymi obrażeniami, przed włączeniem niniejszego pro- u należy przeczytać i stosować się do następujących nazówek i przepisów o zapobieganiu wypadkom, opranych przez Wasze zrzeszenia branżowe lub do obo-ujących lokalnie w danym kraju regulacji dotyczących nieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim osobom, które użytkują maszynę.
Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.
Urządzenie z wyłącznikiem bezpieczeństwa

Zainstalowany wyłącznik bezpieczeństwa z automatycznym hamulcem silnika służy bezpieczeństwu użytkownika. Zapobiega on uruchomieniu silnika otwartego urządzenia oraz odniesieniu obrażeń wskutek włożenia ręki do wirującego zespołu noży tnących.

Naprawy wyłącznika bezpieczeństwa mogą być wykonywane wyłącznie przez producenta lub firmy posiadające jego autoryzację.

• Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania.
• Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (patrz Użytkowanie zgodne z przeznaczeniem i praca rozdrabniaczem ogrodowym).
• Przyjąć bezpieczną postawę i stale utrzymywać równowagę. Nie wyciągać się nad urządzeniem. Podczas wrzucania materiału, który ma zostać rozdrobniony, stać na równej wysokości z urządzeniem.

- Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmeczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

- Podczas pracy stosować okulary ochronne, rękawice robocze i ochronę narządu słuchu.

■ Należy także stosować odpowiednią odzież roboczą:

- nie nosić zbyt obszernej odzieży - stosować obuwie o antypoślizgowych podeszwach

- Obsługujący maszynę odpowiada w miejscu użytkowania maszyny w stosunku do osób trzecich.

- Dzieci i młodzież poniżej 16 roku życia nie mogą obsługiwać urządzenia.

• Urządzenia nie mają prawa obsługiwać osoby o ograniczonych władzach fizycznych, czuciowych lub umysłowych lub nieposiadające doświadczenia i/lub wiedzy, chyba że są pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały od niej wskazówki, jak należy posługiwać się urządzeniem.
• Nadzorować dzieci, aby zapewnić, że nie będą bawić się urządzeniem.
  ■ Dzieci muszą pozostawać z dala od urządzenia.
• Nigdy nie używać urządzenia, gdy w pobliżu są osoby niebiorące udziału w pracy.
  ■ Nie pozostawiać urządzenia bez dozoru.
• Na stanowisku pracy należy utrzymywać porządek! Następstwem nieporządku mogą być wypadki.
• Prawidłowa pozycja pracy to pozycja z boku lub z tyłu urządzenia. Nie należy nigdy pozostawać w pobliżu otworu wyrzucania rozdrobnionego materiału.
• Nie należy nigdy wkładać rąk do otworów wpustu lub wyrzucania.
• Twarz i ciał o powinny pozostawać z dala od otworu wpustu materiału.
• Nie należy przeciązać urządzenia! Praca w podanym zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza.
• Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.
• Nie zmieniać prędkości obrotowej silnika, gdyż reguluje ona maksymalną bezpieczną prędkość roboczą maszyny i chroni silnik oraz wszystkie obracające się części przed uszkodzeniem na skutek nadmiernej prędkości.
• Nie eksploatować urządzenia bez leja wpustowego.
• Nie dokonywa ć zmian konstrukcyjnych urządzenia ani jego podzespołów.
• Przed włączeniem silnika należy zamknąć urządzenie.
• Nie spryskiwać urządzenia wodą (zagrożenie porażeniem prądem elektrycznym).
  ■ Uwzględnić wpływ środowiska:

– Nie używać urządzenia w wilgotnym i mokrym otoczeniu.
- Nie pozostawiać urządzenia oraz nie pracować w czasie opadów deszczu.
– Zapewnić dobre oświetlenie.

- Przechowywać urządzenie w suchym miejscu i uniemożliwić dostęp dzieciom.

- Podczas montażu i czyszczenia urządzenia należy nosić rękawice ochronne.

- Do wykonywania następujących robót należy wyłączyć maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

- Naprawy

– Czynności obsługowo-konserwacyjne
- Sprawdzanie, czy przewody przyłączeniowe nie są splątane lub uszkodzone
- Usuwanie zakłóceń
- Transport
- Wymiana noży
– Pozostawienie urządzenia (także na krótki okres czasu)

- W przypadku zapchania otworu wrzutowego i wyrzutowego maszyny wyłączyć silnik i wyjąć wtyczkę sieciową, zanim usunie się pozostałości materiału w otworze wrzutowym lub wyrzutowym.

- Sprawdzić maszynę, czy nie wykazuje ona ewentualnych uszkodzeń:

• Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić, czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję.
• Sprawdzić, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia prawidłowej eksploatacji urządzenia wszystkie jego części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi.
• Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat.
• Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

- Nieużywane urządzenia przechowywać w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo urządzeń elektrycznych

■ Wykonanie przewodu zasilania sieciowego zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach:

• 1,5 mm² przy przewodzie do 25 m

• 2,5 mm² przy przewodzie powyżej 25 m

• Długie i cienkie przewody zasilające powodują spadek napięcia. Silnik nie uzyskuje wówczas swojej maksymalnj mocy, spadają także wydajność i moc urządzenia.

• Wtyczki i gniazda wtykowe przewodów zasilających i przedłużaczy muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o jednakowej wytrzymałości mechanicznej, lub muszą być odpowiednio takim materiałen zaizolowane.
• Wtyczki przewodów zasilających i przedłużaczy muszą być chronione przez rozbryzgami wody.
• Przy układaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, żeby nie został zgnieciony ani złamany oraz żeby połączenie wtykowe nie uległo zawilgoceniu.
• Nie należy stosować przewodu zasilającego do celów, do których nie jest przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód.
• Podczas używania bębna do nawijania kabla kabel należy w pełni rozwinąć.
• Regularnie sprawdzać stan techniczny przewodu przedłużacza i wymienić go, jeżeli jest uszkodzony. Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.
• Podczas pracy na otwartej przestrzeni należy stosować tylko dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilających.
• Nie należy posługiwać się prowizorycznymi przyłączami elektrycznymi.
• Nie należy nigdy stosować obejść urządzeń zabezpieczających, ani ich wyłącając.
• Przyłączyć urządzenie poprzez wyłącznik ochronny prądowy (30 mA).

Przyłącze elektryczne lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa.

Naprawy innych podzespołów maszyny wykonuje producent lub jedna z jego stacji obsługi klienta.

Należy stosować wyłącznie oryginalne części zamienne oraz elementy wyposażenia standardowego i specjalnego. Wskutek stosowania innych części zamiennych oraz elementów wyposażenia użytkownik może ulec wypadkowi. Za szkody wynikłe wskutek powyższego producent nie przyjmuje na siebie odpowiedzialności.

Uruchomienie

• Upewnić się, czy urządzenie jest kompletne oraz czy jest prawidłowo zmontowane.
• W celu użytkowania należy ustawić rozdrabniacz na poziomym i mocnym podłożu (niebezpieczeństwo przewrócenia).
• Nie ustawiać urządzenia na brukowanym lub szutrowym podłożu.
• Używać urządzenia wyłącznie na wolnym powietrzu. Zachować odległość (co najmniej 2 m) od ściany lub innych sztywnych przedmiotów.
• Przed każdym użyciem należy sprawdzić:

- czy przewody zasilania energią nie wykazują uszkodzeń (pęknięć, przecięć itp.),

Nie należy posługiwać się uszkodzonymi prze- ami.

• czy nie występują inne uszkodzenia (patrz – Bezpieczne wykonywanie pracy),
  – czy wszystkie śruby zostały prawidłowo dokręcone.

Przyłącze sieciowe

• Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowego gniazda wtykowego.
• Stosować przedłużenia przewodów zasilania sieciowego o wystarczającym przekroju.

Bezpiecznik zasilania sieci

		Szwajcarii	UK
2500 W	16 A bierny		13 A bierny

Kosz wychwytujący

Zintegrowany kosz wychwytujący jest wyposażony jest w uchwyt blokujący.

⇒ Kosz wychwytujący jest odblokowany i jest odłączony od urządzenia.
→ Kosz wychwytujący jest zablokowany i jest na stałe połączony z urządzeniem.

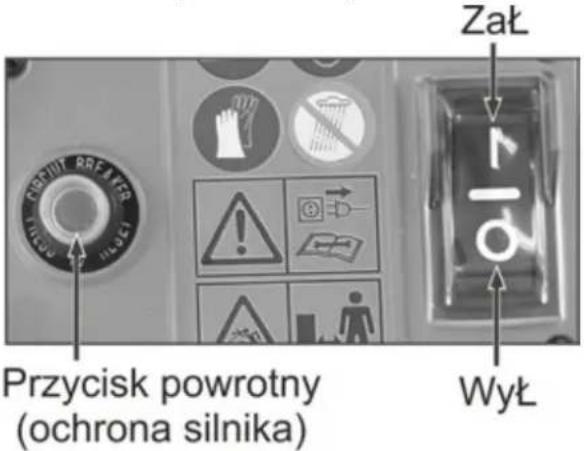

Włącznik / wyłącznik

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

ZaŁ Przycisk powrotny (ochrona silnika) WyŁ

Włączenie

Wciśnij „ I „

Wyłączenie

Wciśnij „ O „

Zabezpieczenie przed samorozruchem

W przypadku zaniku prądu urządzenie automatycznie wyłącza się (wyzwalacz zanikowy). Aby je włączyć, ponownie wcisnąć „I”.

Ochrona silnika

Silnik posiada wyłącznik ochronny i w przypadku przeciążenia samoczynnie się wyłącza. Po około 5-minutowej przerwie na ochłodzenie silnik można ponownie włączyć. W tym celu wciśnij:

1. przycisk powrotny (ochrony silnika)
2. „ I „ dla ponownego włączenia.

- Aby usunąć zablokowane przedmioty z leja zasypowego lub szczeliny wyrzutnika, korzystaj z upychacza lub z haka.

⚠️ Przed ponownym uruchomieniem rozdrabniarki poczekaj, aż się całkowicie zatrzyma.

Impedancja sieci zasilania

W niekorzystnych warunkach sieciowych może w czasie włączania urządzenia dojść do krótkotrwałego spadku napięcia, który może wywrzeć ujemny wpływ na inne urządzenia (np. migotanie lampy).

Jeżeli zostaną zachowane maksymalne impedancje sieci podane w tabeli, nie powinny wystąpić żadne zakłócenia.

Pobór mocy P_1 (W)	Impedancja sieci Z_max()
2500	0,333

Praca rozdrabniaczem ogrodowym

• Podczas pracy należy pozostawać z boku urządzenia lub z tyłu. Nie należy nigdy znajdować się w strefie otworu wylotu rozdrobnionego materiału.
• Wkładane do urządzenia materiały dłuższe, które wystają z leja, mogą gwałtownie cofnąć się podczas wciągania przez noże! Zachować bezpieczną odległość!
• Nie należy nigdy wkładać rąk do otworu wsadu lub do otworu wylotu rozdrobnionego materiału.
• Do popychania ścinanego materiału używać wyłącznie popychacza dostarczonego z urządzeniem.
• Twarz i ciało obsługującego powinny pozostawać z dala od otworu wsadu.
• Nie wkładaj dłoni, innych części ciała i odzieży do rury wlotowej, kanału wylotowego lub w pobliżu innych ruchomych części.
• Przed włączeniem urządzenia należy sprawdzić, czy w leju wpustowym nie ma pozostałości rozdrabnianego materiału.
  ■ Nie przechylac urządzenia podczas pracy silnika.
• Podczas napełniania należy zwrócić uwagę na to, żeby w leju wpustowym maszyny nie znalazły się przedmioty metalowe, kamienie, butelki oraz inne przedmioty nienadające się do rozdrobnienia.
• Jeżeli takie przedmioty znalazły się w leju wpustowym, lub jeżeli urządzenie zaczyna wydawać odgłosy nietypowe dla normalnej pracy lub wpadać w wibracje, to należy je natychmiast wyłączyć i odczekać aż się zatrzyma. Wyjąć wtyk z gniazda zasilania sieciowego i wykonać następujące czynności:

— ustalić rodzaj i zakres szkód,
— wymienić lub naprawić uszkodzone podzespoły,
— sprawdzić urządzenie i dokręcić luźne podzespoły

Jeżeli nie dysponują Państwo odpowiednimi uprawnieniami, to nie wolno samodzielnie naprawiać urządzenia.

Co mogę rozdrabniać?

Tak:

- odpady organiczne z gospodarstwa domowego i ogrodu, np. gałęzie z żywopłotu i drzew, przekwitnięte kwiaty, odpadki kuchenne.

Nie:

- szkło, przedmioty metalowe, tworzywa sztuczne, torby plastikowe, kamienie, odpady tkanin, korzenie z ziemia, resztki potraw, mięsa i ryb.

Szczególne wskazówki dotyczące rozdrabniania: strona

Materiał do rozdrab-niania wkładać zawsze z prawej strony otworu napałniania leja.
➢ Gałęzie, gałączki i drzewka należy rozdrobnić wkrótce po ich obcięciu

- powyższy materiał po wyschnięciu stanie się bardzo twardy i maksymalny przekrój gałęzi nadających się do rozdrobnienia będzie wskutek tego dużo mniejszy.

➢ Przy rozłożystych gałęziach należy poobcinać boczne pędy.

Rozdrabnianie odpadków ogrodowych lub kuchennych o dużej zawartości wody i wskutek tego skłonnych do sklejania się

- w celu uniknięcia zapchania maszyny wskutek posklejania należy je rozdrabniać na przemian z materiałem drewnianym.

Nie pozwolić, aby nagromadzenie rozdrobnionego materiału urosło zbyt wysoko w okolicy otworu wylotowego. Może to spowodować zapchanie kanału wylotowego przez rozdrobniony już materiał. W wyniku tego może dojść do wyrzucenia materiału z powrotem przez otwór włotowy.

Wyczyść otwór wlotowy i kanał wylotowy, gdy urządzenie zapcha się. W tym celu najpierw wyłączyć silnik i wyciągnąć wtyczkę z gniazdka.

Zwracać uwagę na to, żeby nie przekraczać maksymalnej grubości gałęzi dozwolonej dla urządzenia (patrz „Dane techniczne”). Zależnie od rodzaju i świeżości drewna może się zmniejszyć maksymalna średnica gałęzi, które można obrabiać.

Urządzenie tnące w maszynie wciaga materiał do rozdrabniania w znacznym stopniu samodzielnie.

Należ unikać przeciążania i blokowania silnika poprzez często wyciąganie grubszych gałęzi.

Przy przeciążeniu urządzenia nastąpi samoczynne wyłączenie silnika wyposażonego w wyłącznik przeciążeniowy.

– ponownie włączyć urządzenie po upływie około 5 min.

- jeżeli po tym czasie oczekiwania nie będzie można włączyć ponownie urządzenia – patrz punkt „Zakłócenia w pracy urządzenia”.

Konserwacja i dogład

- Przed rozpoczęciem każdej obsługi urządzenia

• wyłączyć silnik i wyjąć wtyk z gniazda zasilania sieciowego
  — w celu uniknięcia skaleczeń założyć rękawice ochronne

Urządzenie tnące nie zatrzymuje się natychmiast po wyłączeniu. Przed naprawą lub konserwacją należy odczekać, aż zatrzymają się wszystkie części.

Po konserwacji lub naprawie pamiętać o usunięciu narzędzi i kluczy do śrub.

- Rozdrabniacz ogrodowy nie wymaga większej konserwacji. W celu zachowania wartości urządzenia i jego długiej trwałości należy zwrócić uwagę na następujące zagadnienia:

– szczeliny wentylacyjne należy utrzymywać w wolnym i czystym stanie.
- sprawdzać (i w razie potrzeby dokręcać) śruby mocujące.
— po zakończeniu rozdrabniania wyczyścić urządzenie.

Do czyszczenia urządzenia używać tylko ciepłej wilgotnej ścierki i miękkiej szczotki.

Nigdy nie stosować środków czyszczących lub rozpuszczalników. W ten sposób można by spowodować szkody nie do naprawienia. Części z tworzywa sztucznego mogą zostać uszkodzone przez chemikalia.

• nie należy czyścić rozdrabniacza pod bieżącą woda lub przy pomocy myjni wysokociśnieniowej.
• niemalowane podzespoły metalowe należy po każdym użyciu zabezpieczyć przed korozją poprzez spryskanie olejem nieszkodliwym dla środowiska naturalnego i ulegającym rozkładowi biologicznemu.

Wymiana noży

Przed wymianą noży należy wyjąć wtyk z gniazda zasilania sieciowego.

Niebezpieczeństwo odniesienia obrażeń palców i rąk podczas prac wykonywanych przy urządzeniu tnącym. Należy nosić rękawice ochronne.

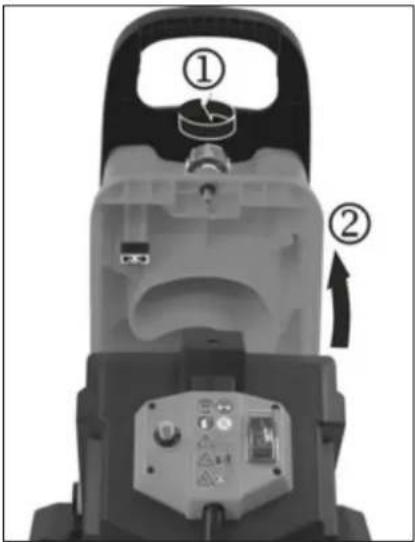

Otwarcie urządzenia

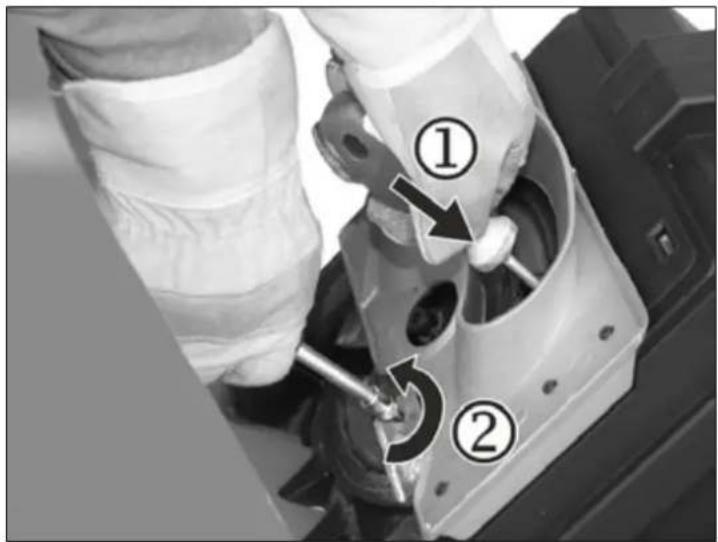

Zablokowanie zespołu noży tnących

Spadek efektywności rozdrabniania:

stępiona krawędź tnąca

Wykorzystanie nieużywanej krawędzi noża poprzez jego obrócenie

stępione wszystkie krawędzie tnące

nowy zestaw noży (nr katalogowy 382425)

Możliwe zakłócenia w pracy urządzenia

Przed każdą naprawą

• wyłączyć urządzenie
• odczekać, aż zatrzyma się urządzenie
• wyciągnąć wtyczkę z gniazda

Zakłócenie	Możliwa przyczyna	Sposób usunięcia
silnik nie podejmuje pracy	– brak napięcia sieciowego– uszkodzony przewód zasilania sieciowego– górna część obudowy nie została prawidłowo zamknięta (nastąpiło wyzwolenie wyłącznika ochronnego)	– sprawdzić zabezpieczenie– zlecić sprawdzenie (elektrotechnikowi)– prawidłowo zamknąć górną część obudowy i dokręcić śruby, ewentualnie usunąć zanieczyszczenia
silnik wydaje pomruki, jednak nie podejmuje pracy	– zablokowane urządzenie tnące	– wyłączyć urządzenie, wyjąć wtyk z gniazda zasilania sieciowego i oczyścić urządzenie od wewnątrz
spadek efektywności rozdrabniania	stępiona krawędź tnąca	– wykorzystanie nieużywanej krawędzi noża poprzez jego obrócenie– nowy zestaw noży
urządzenie podejmuje pracę, jednakże ulega zablokowaniu już przy niewielkim obciążeniu i zostaje wyłączone przez wyłącznik ochronny silnika	przedłużenie przewodu zasilania silnika jest za długie lub o zbyt małym przekroju, gniazdo zasilania sieciowego w zbyt dużej odległości od przyłącza głównego oraz zbyt mały przekrój przewodu przyłącza elektrycznego	przekrój przedłużenia przewodu zasilania sieciowego minimum 1,5 mm^2 , maksymalna długość 25 m – przy dłuższym przewodzie przekrój minimum 2,5 mm^2

Dane techniczne

Modelu / Typ	MHF 2500
Rok produkcji	patrz ostatnia strona
Silnik	silnik prądu zmiennego 230-240 V~, 50 Hz, 4050 min ^-1
Moc silnika P _1 S6 - 40 %	2500 W
Włącznik/ wyłącznik	z wyłącznikiem ochronnym silnika, elektryczny wyłącznik bezpieczeństwa,z wyzwalaczem zanikowym
Cieżar	14,4 kg
Akustyczny poziom szumów L _PA (pomiar wg 2000/14/EG)	95,7 dB (A)K = 3 dB (A)
Mierzony poziom ciśnienia akustycznego L _WA (pomiar wg 2000/14/EG)	108,3 dB (A)K = 2,64 dB (A)
Gwarantowany poziom ciśnieniaakustycznego L _WA (pomiar wg 2000/14/EG)	111 dB (A)
Maksymalna grubość gałęzi dorozdrabniania (obowiązuje w stosunku doświeżo obciętych gałęzi)	∅ max. 44 mm
Klasa zabezpieczenia	II
Stopień ochrony	IP 24
Bezpiecznik zasilania sieciowegoSzwajcariaUK	16 A bierny 📄--13 A bierny 📄

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

i Pripojenie na siet'

Zvláštne upozornenia k drveniu:

PL Częśi zamienne	RO Piese de schimb	RUS Запасные части
Części zamienne znajdują się w listach części zamiennych lub na rysunkach.Zamawianie części zamiennych:– części zamienne dostarcza producent lub dystrybutor– do niezbędnych informacji należą przy składaniu zamówienia:kolor urządzenianr części zamiennej / oznaczenieżądana ilośćmodel rozdrabniacza ogrodowegonazwa rozdrabniacza ogrodowegoprzykład:pomarańczowy, 382850 / kołpak koła, 1, MHF 2500	Găsiți piesele de schimb în lista cu piese de schimb sau în desen.Comandarea pieselor de schimb:– sursa de aprovizionare o constituie producătorul sau distribuitorul– informațiile necesare la transmiterea comenzii:Culoarea aparatuluiNr. piesei de schimbDenumirea piesei de schimbNumărul doritModel de tocător de grădinăExemplu:portocaliu, 382850 / Acoperire a marginii, 1, MHF 2500	Выбрать запасные части согласно чертежу.Заказ запасных частей:– источником поставки является завод-изготовитель.– При оформлении заказа необходимо указать следующие данные:расцветка устройстваNo запасной части / обозначение требуемое количество в штуках модель садового измельчителяобозначение садового измельчителяПример:оранжевый, 382850 / Колпак колеса, 1, MHF 2500
