Marque	Elica
Modèle	Stenar
Catégorie	Hotte de cuisine
Type d'installation	Murale ou plafond, version aspirante ou filtrante
Alimentation électrique	220-240 V ~ 50/60 Hz (vérifier plaque signalétique)
Distance minimale de la table de cuisson	50 cm pour cuisinière électrique, 65 cm pour gaz ou mixte
Diamètre de sortie d'air	Non fourni, adapté au tuyau d'évacuation standard
Filtre anti-graisse	Métallique, lavable au lave-vaisselle, nettoyage mensuel
Filtre à charbon actif	Optionnel pour version recyclage, lavable ou remplaçable tous les 3-4 mois
Éclairage	Halogène 20 W max (G4) ou autre selon version (voir notice)
Commandes	Poussoirs, électronique 5/6 touches, display, ou capteurs selon modèle
Vitesses d'aspiration	3 vitesses + intensive (temporisée 5 min)
Temporisateur	Fonction minuterie (20, 15, 10 ou 5 min selon vitesse)
Indicateur de saturation des filtres	Oui, selon modèle (LED ou affichage)
Fonctionnement automatique	Disponible sur modèles avec capteur (calibrage automatique)
Nettoyage	Extérieur et intérieur avec chiffon humide et détergent neutre, pas d'alcool ni abrasif
Sécurité	Débrancher avant entretien, ne pas utiliser sans filtre, éviter flammes nues
Garantie	Garantie constructeur, service après-vente agréé
Pays de fabrication	Italie (marque italienne)
Normes	Conforme directive DEEE 2002/96/CE

FOIRE AUX QUESTIONS - Stenar ELICA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez toujours les instructions du fabricant de la cuisinière si une distance plus grande est spécifiée.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Le lavage au lave-vaisselle peut provoquer une décoloration, mais les performances de filtrage restent inchangées.

Comment remplacer une ampoule halogène ?

Débranchez la hotte. Attendez que les lampes refroidissent. Pour la plupart des modèles, utilisez un petit tournevis plat pour déclipser la protection, puis remplacez l'ampoule par une halogène 20 W max (G4) sans toucher le verre avec les mains. Refermez la protection.

La hotte peut-elle fonctionner en version recyclage ?

Oui, si l'évacuation extérieure n'est pas possible. Vous devez installer un filtre à charbon actif et un déflecteur (fourni ou en option). Les fumées sont alors recyclées via la grille supérieure.

Que faire si les voyants des filtres clignotent ?

Le clignotement indique que le filtre correspondant doit être nettoyé ou remplacé. Pour le filtre anti-graisse, nettoyez-le et réinitialisez l'indicateur en appuyant sur la touche appropriée (généralement 3 secondes). Pour le filtre à charbon, lavez ou remplacez le coussinet et réinitialisez.

Comment activer l'indicateur de saturation du filtre à charbon ?

Sur les modèles avec affichage ou commandes électroniques, appuyez simultanément sur les touches indiquées (par exemple, touches C et G pendant 3 secondes) jusqu'à ce que l'indicateur 'C' apparaisse. Pour désactiver, répétez l'opération.

Puis-je utiliser la hotte sans filtre ?

Non, la hotte ne doit jamais être utilisée sans que le filtre anti-graisse ne soit monté correctement. Cela risquerait d'endommager le moteur et de créer un risque d'incendie.

Que faire en cas de dysfonctionnement de la hotte ?

Débranchez la hotte pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Avant de débrancher, mettez la hotte hors tension via la touche OFF.

Comment installer la hotte en version aspirante ?

Fixez la hotte au mur selon les instructions de montage. Connectez la sortie d'air supérieure à un tuyau d'évacuation (non fourni) menant à l'extérieur. Assurez-vous que le tuyau est bien fixé avec des colliers.

Quelle est la fréquence de remplacement du filtre à charbon ?

Le filtre à charbon lavable peut être nettoyé tous les 2 mois et le coussinet doit être remplacé tous les 3 ans. Si vous utilisez un filtre à charbon jetable, remplacez-le tous les 3 à 4 mois.

MODE D'EMPLOI Stenar ELICA

FR Prescriptions de montage et mode d'emploi

FR - Prescriptions de montage et mode d'emploi

Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice.

Attention

Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotter sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressement indiqué. Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparciels à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les alimentés sous la hotte.

L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.

La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par conséquent etre remis a un centre de collecte des dechets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version évacuation extérieure

La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Version recyclage

Dans l'eventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieur B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis). Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).

Les instructions de raccordement sont fournies avec l'unité péripérisque d'aspiration.

Installation

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchementélectrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est presente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlements de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Informations préliminaires pour l'installation de la hotte: Débrancher la hotte, en intervenant sur le tableau électrique général domestique, pendant les phases de branchement électrique. Enlever le/les filtres(s) àGRAisse et le chassin hors du filtre à charbon.

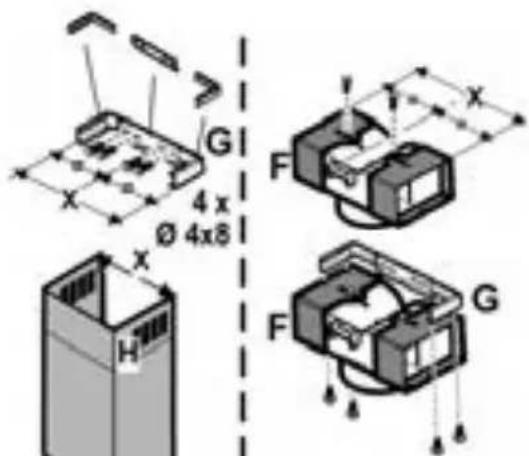

Les trois parties doivent être fixées entre elles avec 4 vis, l'extension du support est réglagle et doit correspondre à la largeur interne de la cheminée téléscopique.

Assembler le déflecteur (seulement au cas où un déflecteur composé de trois parties serait fourni - le déflecteur doit être utilisé uniquement dans la version filtrante)

Les trois parties doivent être fixées entre elles avec 2 vis, l'extension du déflecteur est régliable et doit correspondre à la largeur du support cheminée auquel il sera ensuite fixé.

Uniquement pour les modèles illustrés dans la Fig. 1D/8D - 1E/8E - 1Q/8Q

Enlever ET CONSERVER les vis qui fixent temporairement (pour motifs de transport) la hotte ou le groupe cheminées (sur la base du modele en possession) au groupe aspirant. Pour faciliter l'installation, les deux parties doivent etre désassemblées, vérifier comment les différentes parties sont fixées entre elle pour pouvoir repeter l'assemblage au moment opportun.

Avant d'effectuer la fixation de la hotte au groupe aspirant, vérifier si la bande métallique (écran vapeurs) qui soutient les lampes et le/les filtre(s) àGRAISSÉ est bien accouplée avec le frontal; en de nécessité, ajuster la position de la bande vers l'avant jusqu'à la fin de course

Attention!

La cheminée est prévue pour l'installation dans la version filtrante. Dans certains modèles, au cas où l'on souhaiterait utiliser la hotte dans la version aspirante, il est possible de renverser la section supérieure de la cheminée jusqu'à

l'insérer dans la section inférieure de la cheminée, de façon à ce que les oeillets de sortie de l'air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuee, étant donné que les points de fixation à la bride G (voir sequence d'installation, operations 20a-20b) sont presents même dans la partie inférieure de la section supérieure de la cheminée.

Attention! pour tous les modèles déjà assemblés:

les opérations d'assemblage «1, 2, 3» ne doivent pas être effectuees; pour I'installation de la hotte commencer par I'opération «4».

1. Poser le groupe d'aspiration sur un plan puis enfiler sur celui-ci la partie inférieure de la hotte (consultez la figure qui correspond au modele possedé - par exemple -- Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
2. Effectuer les branchements électriques entre les deux parties (Fig. 9).
3. Fixer définitivement la hotter au groupe d'aspiration à l'aide des vis (consultez la figure qui correspond au modele possedé - par exemple -- Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
4. Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne mediane afin de faciliter les opérations d'installation (Fig. 10).
5. Appliquer le schéma de perçage contre la paroi: la ligne Médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne Médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte: il faut tener compte du fait que, après avoir terminé l'installation, le côte inférieur de la hotte doit se couver à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fournaux électriques, et à 65 cm. en cas de fournaux à gaz ou mixtes.
6. Poser l'étrier de support inférieur sur le gabarit de forage en le faisant coïncider avec le rectangle trace, marquer deux troughs externes et forer, enlever le gabarit de forage, insérer les 2 chevilles à mur et fixer avec 2 vis 5 × 45 ~mm l'étrier de support de la hotte (Fig. 10).

Attention: uniquely les modèles illustrés dans la Fig. 1Q/10Q:

Fixer l'étrier central avec 2 vis et chevilles à mur audressus de l'étrier inférieur (voir gabarit de forage pour la position des trous).

1. S'ils sont fournis démontés, fixer les crochets sur les côtés du groupe aspirant avec deux vis (fig. 10a). Accrocher la hotte à l'étrier inférieur.
2. Régler la distance de la hotte par rapport à la paroi.
3. Regler la position horizontale de la hotte.
4. A partir de l'intérieur du groupe d'aspiration, à l'aide d'un crayon marquer le trou pour la fixation définitive de la hotte (il est nécessaire de prévoir 1 ou 2 points de fixation définitive) (Fig. 11).
5. Enlever la hotte hors de I'etrier inférieur.

6. Percer un trou en correspondance du point marqué (Ø 8 mm) (Fig. 12).

7. Insérer 1 ou 2 chevilles pour le mur selon le cas.

8. Appliquer l'étrier de support cheminées „G“ à la paroi qui colle au plafond, utiliser l'étrier de support cheminée comme gabarit de forage (si elle est présente, la petite fente située sur le support doit coincider avec la ligne qui a été tracee précédemment sur le mur). et tracer avec le crayon 2 trous, effectuer les trous (Ø8mm), insérer 2 chevilles (Fig. 13).
9. Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5x45 mm.
10. Accrocher la hotte sur la bride inférieure.
11. Fixer définitivement la hotte contre la paroi (ABSOLUMENT NECESSAIRE) (Fig. 14).
12. Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, fixer à la bride de support des cheminées G le déflecteur F et effectuer la connexion entre l'autre extrémité du tuyau et la bague de connexion qui se trouve sur le déflecteur F (Fig. 13-15).
13. Effectuer le raccordement electrique.

Attention uniquely les modèles illustrés dans la Fig. 1Q:

Continuer à partir de la séquence d'installation numéro 23.

1. Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (20a) sur le support des cheminées „G" (20b) (Fig. 16).

Seulement pour le modele avec points d'illumination à fibres optiques (Abb. 1G):

Vérifier que les cheminées poussent être désinstallées pour permettre l'accès au logement où se trouve la lampe pour les fibres optiques.

Seulement pour le modele avec tableau de contrôle sur la cheminée (Fig.1L-17):

Introduire la plaquette des commandes provenant du groupe moteur à travers la fente de la cheminée, de l'intérieur vers l'extérieur (20c).

Effectuer la connexion du tableau de contrôle à la plaquette.

Attention! La cheville de la borne de la plaquette DOIT corresponde à l'orifice effectué dans le socle de connexion placé à l'arrête du tableau de contrôle.

1. Faire glisser la section inférieure de la cheminée pour couvir totalement le groupe d'aspiration, jusqu'à ce qu'elle soit insérée dans son logement sur la hotte (Fig. 18).
2. Fixer la section inférieure de la cheminée à l'aide de deux vis (uniquement pour les modeles comme indiquédans la Fig.1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/190-1P/19P).
3. Uniquement les modèles illustrés dans la Fig. 1Q: Enfilier le groupe cheminées sur le groupe aspirant. Effectuer les raccordements électriques entre les deux

parties (Fig. 9).

• Fixer définitivement le groupe cheminées au groupe aspirant avec les vis (consulter la figure correspondant au modele en possession) (Fig. 8Q).

Attention! Contrôler que la section inférieure de la cheminée s'encastre bien sur l'étrier central (Fig. 20).

Fixer la section supérieure du groupe cheminées à l'étrier de support cheminées avec 2 vis (Fig. 16).

Remonter le chassin du filtré à charbon et le/les filtré(s) àGRAISE et contrcler le fonctionnement parfait de la hotte.

Description de la hotte

Fig. 1

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtré anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée telescopique
7. Sortie de l'air (uniquement pouremploi dans la version recyclage)
8. points lumière (uniquement pour les modèles comme indiqué dans la Fig. 1G).

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Fonctionnement - Modèle avec Tableau poussoirs

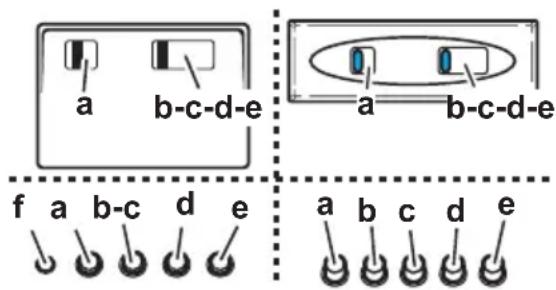

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et selection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum

a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).
f. Voyant luminineux de fonctionnement (la ou il est prevu)
Note: Certains modèles sont munis d'une seule Puissance d'aspiration

Attention : les modèles avec soupape électrique sont fournis avec 3 touches :

(a) Lumière ON/OFF, (b) Fermetre et (c) Ouverture Soupape Electrique.

Fonctionnement - Modèlelectronique à 5 touches

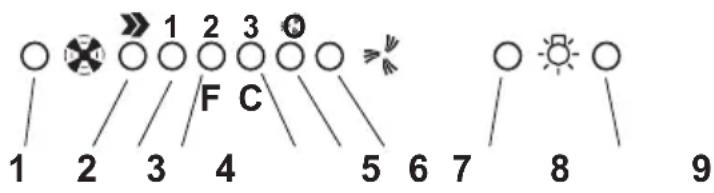

1. Bouton pour eteindre le moteur.
2. Bouton d'enclement du moteur et de seLECTION de vitesse 1 - 2 - 3 - 1 - 2 ...
3. DEL de vitesse 1
4. DEL de vitesse 2 et tímoin DEL de saturation du filtré anti-graisse métallique (dans ce dernier cas le tímoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).

Une fois que le filtrte anti-gras a été nettoyé, appuyez sur le bouton 1 pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 4 s'arrête alors de clignoter.

1. DEL de vitesse 3 et tímoin DEL de saturation du filtré à charbon actif (dans ce dernier cas le tímoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).

Une fois que le filtré à charbon actif a été nettoyé, appuyez sur le bouton 1 pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 5 s'arrête alors de clignoter.

Attention!

Le dispositif de signalisation du niveau de saturation du filtré à charbon actif est désactivé.

Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtré à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencerà à clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtré à charbon actif est désormais activé.

Si vous souhaitez désactiver le dispositif, appuyez à nouveau sur les touches 2 et 7.

Après 3 secondes la DEL 5 ne clignotera plus et le dispositif sera désactivé.

1. Indicateur DEL de vitesse intensive
2. Bouton d'enclenchement de vitesse intensive. Cette vitesse est utilisé lorsque la concentration de vapeurs et d'odeurs culinaires est particulièrement élevé (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendant environ 5 minutes puis revienda à la vitesse selectionnée précédemment (1, 2 ou 3) ou s'teindra si aucune vitesse n'a été selectionnée. Pour désactiver la vitesse intensive

avant les 5 minutes préprogrammées, appuyez sur le bouton 1 ou le bouton 2.

1. Bouton pour eteindre l'eclairage
2. Bouton pour allumer l'éclairage

Si la hotte ne fonctionne pas correctement, débranchez la prisependant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Modèle avec display

A

B

C

D

F

E

G

A. Touche OFF (Display éteint) / Stand by (led allumé sur le display) - appuyez longtemps pour sélectionner la fonction désirée.
B. Touche illumination, on/off
C. Temporisateur de vitesse selectionnée (visualise la vitesse selectionnée et un LED clignotant sur le la cote inférieur du display).

Cette touche permet de faire fonctionner la hotte pour un lapse de temps déterminé :

20 minutes si la vitesse 1 est selectionnée
15 minutes si la vitesse 2 est selectionnée
10 minutes si la vitesse 3 est selectionnée
5 minutes si la vitesse intensive P est selectionnee

D. Display - indique:

La vitesse (puissance d'aspiration 1-2-3-P).
- La nécessite de nettoyer les filtres de gras (indicateur de saturation des filtres de gras - sur le display la dette F apparait).

Après avoir lavé le filtré àGRAISSSE, appuyer sur la touche A pendant 3 secondes environ. La dette F disparaître du display

• La nécessite de changer le filtrre au carbone (indicateur de saturation du filtrre au carbone - sur le display la lecture C apparait).

Après avoir lavé ou remplace le filtré à charbon, appuyer sur la touche A pendant 3 secondes environ. La dette C disparaître du display.

• Le led situé en bas, sur la droite, lorsqu'il est allumé sans clignoter, indique que la hotter est préte à fonctionner (position d'attente/stand by), le LED qui clignote inique que le temporisateur de la vitesse sélectionnée est inséré.

Attention! L'indicateur de saturation du filtré à charbon actif est normalement désactivé; pour l'activer: prédisposez la hotte sur OFF (display éteint), appuyez simultanément sur les touches C e G pendant 3 secondes

Au début, sur le display la dette F apparait (indicateur de saturation du contrôle métallique antigras), ensuite après environ 3 secondes la dette C apparait (indicateur de saturation du contrôle au carbone), cela signifiant que l'indicateur ci-dessus est activé.

Pour le désactiver repêze l'opération jusqu'à ce que l'indicateur C (indicateur de saturation du filtré au carbone) ne disparaisse.

E. Touche pour diminuer la vitesse.
F. Touche pour augmenter la vitesse.
G. Touche de temporisation de la double puissance d'aspiration: la hotte fonctionne à cette vitesse pendant 5 minutes, puis revient aux conditions programmes. Sur l'afficheur apparait la lecture P accompagnée d'un point clignotant. Il est possible d'annuler cette fonction en appuyant sur la touche A.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Attention: Avant de débrancher la hôte appuyer sur la touche A.

Fonctionnement - Modèle avec display

A- Touche illumination, on/off
B- Touche off aspiration (position d'attente/stand-by)
C- Temporisateur de vitesse selectionnée (visualise la vitesse selectionnée et un LED clignotant sur le la cote inférieur du display).

Cette touche permet de faire fonctionner la hotte pour un lapse de temps déterminé :

20 minutes si la vitesse 1 est selectionnée

15 minutes si la vitesse 2 est selectionnée
10 minutes si la vitesse 3 est selectionnee
5 minutes si la vitesse intensive P est selectionnee

D- Display - indique:

La vitesse (puissance d'aspiration 1-2-3-P).
- La nécessite de nettoyer les filtres de gras (indicateur de saturation des filtres de gras - sur le display la lecture F apparait).

Après avoir lavé le filtré àGRAISSÉ, appuyer sur la touche B pendant 3 secondes environ. La lecture F disparaître du display

La nécessite de changer le filtrre au carbone (indicateur de saturation du filtrre au carbone - sur le display la lecture C apparait).
Après avoir lavé ou replacé le filtré à charbon, appuyer sur la touche B pendant 3 secondes environ. La dette C disparaître du display.
Le led situé en bas, sur la droite, lorsqu'il est allumé sans clignoter, indique que la hotter est prête à fonctionner (position d'attente/stand by), le LED qui clignote inique que le temporisateur de la vitesse sélectionnée est inséré.

Attention! L'indicateur de saturation du filtré au carbone actif est normalement désactivé pour l'activer appuyez en même temps pendant 3 secondes sur la touche E et F.

Au début, sur le display la dette F apparait (indicateur de saturation du filtre métallique antigras), ensuite après environ 3 secondes la dette C apparait (indicateur de saturation du filtre au carbone), cela signifiant que l'indicateur ci-dessus est activé.

Pour le désactiver repêze l'opération jusqu'à ce que l'indicateur C (indicateur de saturation du filtré au carbone) ne disparaisse.

E- Touche pour diminuer la vitesse: de la vitesse intensive P à vitesse 1.

F- Touche pour augmenter la vitesse: de "attente" (standby) à vitesse P.

Attention! La vitesse intensive P dure pendant 5 minutes, ensuite la hotte se fixe automatiquement à la vitesse (puissance d'aspiration) 2.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Attention: Avant de débrancher la hote appuyer sur la touche A.

Fonctionnement- Modèlelectronique à 6 touches

1-Touche OFF moteur
2- Reduit la vitesse
3-Augmente la vitesse
4-Timer 5/15 minutes

Connecte et déconnecté le timer.

Arrêt automatique de la vitesse en fonction.

5- Reset indicateur de saturation filtres charbons

Lorsque le led F s'allume, le filtre au charbon doit etre lavé ou remplace.

Après avoir remplaced le filtré au charbon, appuyer pendant au moins 3 secondes, le led F s'estint pour indiquer que le reset de l'indicateur de saturation a été effectué

Note: Cevoyant s'allume également si le filtre au charbon n'est pas installé.

6- ON/OFF Lumière

Si la hotte ne fonctionne pas correctement, débranchez la prisependant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Modèle électronique avec capteur

T1. Touche On/Off hotte
T2. Touche augmentation cyclique vitesse moteur.

En appuyant une première fois, on active la vitesse 1. Pour chaque vitesse, un Led correspondant s'allume (1-2-3). À vitesse intensive, le Led 4 clignote..

Après 5 minutes, on passé de la vitesse intensive à la deuxième vitesse. Si on appuie sur la touche T2 avant l'échéance de 5 minutes, la hotte returne à la première vitesse.

T5. Touche On/Off Lumieres

Signalisation filters

(fonction active avec la hotter en marche): la signalisation du filtré àGRAISE se produit après 80 heures de fonctionnement (Led 1 clignotant). La signalisation du filtré à charbon se produit après 320 heures (Led 2 clignotant). Dans le cas d'une signalisation simultanée des filtres àGRAISE et à charbon, les LEDs 1 et 2 clignotent alternatively.

Reset signalisation filters:

Appuyez sur la touche T4 pendant 3 secondes jusqu'au moment où le Let 1 s'eteint (filtrre àGRAisse). Dans le cas de signalisation des deux filtres (graisse et charbon), repetez l'opération que I'on vient juste de déscrie: en appuyant sur T4 la première fois, les leds 1 et 2 s'eteignent et clignotent alternatively, tout de suite après, le Led 2 clignote de nouveau: a ce moment, appuyez de nouveau sur T4 pendant 3 secondes. Un Beep signale chaque fois que I'opération est effectuee.

Mise en fonction de la signalisation filtré à charbon:

la hotte est prédisposée uniquement pour la signalisation du filtré àGRAisse. Pourmettre en fonction la signalisation du filtré à charbon: :

hotte en position Off, appuyez sur les touches T2 et T4 pendant 3 secondes. Le clignotement des Leds 1 et 2 signale que l'opération a ete effectuee.

Pour désactiver la signalisation du filtré à charbon, repêze de nouveau cette opération (toujours avec la hotte en position Off). Un beep signale chaque fois que l'opération a été effectué.

Calibrage automatique:

Le système effectue le calibrage automatique toutes les 30 minutes environ (calibrage paramétres de fonctionnement des capteurs).

Calibrage manuel:

Avec la hotte en position Off, appuyez sur les touches T3 et T4 pendant 30 secondes environ jusqu'au moment du Beep.

Fonctionnement automatique:

Pour activer le fonctionnement automatique, appuyez sur la touche T3: le Led 4 s'allume. Pour returner au

fonctionnement Manuel, appuyez sur la touche T1, T2 ou T3..

Test capteurs:

il s'effectue sans arrêt pendant le fonctionnement en automatique. Dans le cas d'avarie, tous les Leds clignotent: dans ce cas, returnez au fonctionnement Manuel en appuyant sur les touches T1, T2 ou T3.

Sélection de la table de cuisson :

cette opération optimise le fonctionnement automatique de la hotte: avec la hotte en position Off, appuyez sur les touches T2 et T3 pendant 3 secondes environ jusqu'au moment où la table de cuisson actuellement en fonction est visualisée :

table à gaz - Led 1 allumé

table à induction – Led 2 allumé

table électrique - Led 3 allumé.

Selectionnez la table de cuisson requise en appuyant sur T2, appuyez ensuite simultanément sur T2 et T3 pendant 3 secondes jusqu'au moment du Beep. Au terme de l'opération, la hotte s'eteint.

La situation de "default" est celle avec la table à gaz.

Attention: effectuez cette opération la première fois que la hotte est allumée.

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négigé ou au non respect des consignes de sécurité precedemment mentionnées.

Filtre anti-gras

Fig. 2

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse B, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 3

Retient les odeurs désagreables de cuisson.

Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec de l'eau chaude et au moyen de déterments appropriés ou dans le lava-vaiselle à 65^ (dans le cas de lavage dans le lava-vaiselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtr, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et leMETRE dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abîmé.

Enlever le chassin de support filtre en tournant de 90^ les boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l'intérieur du chassin (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).

On peut utiliser un filtré à charbon traditionel, ni livable ni régénéable, qui doit être changé tous les 3 ou 4 mois.

Chassinis tapis du filtre à charbon sont soudés ensemble, le chassinis eventuellement fourni avec la hotte ne doit donc pas etre utilise.

Si on peut utiliser ce contrôle, l'introduire dans son logement et fermer-le on tournant les 2 boutons.

Remplacement des lampes

Débrancher l'appareil du réseau électrique.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Pour les modeles comme indiquedans la Fig.1E+Fig. 4E:

1. Appuyer sur le plafonnier puis relâcher pour ouvrir.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Pour les modeles comme indiquedans la Fig. 1N/O ^+ Fig.4N/O:

1. Dévisser la protection de l'ampoule.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogenes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains.

1. Revissez la protection.

Pour les modeles comme indiquedans la Fig.1+Fig.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogenes 20W maximum (G4), en ayant soin de ne pas les toucher

avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Pour les modeles comme indiquedans la Fig.1J ^+ Fig.4J:

1. A l'aide d'un petit tournevis plat, faire levier sur le bord de l'ampoule et l'extraire.
2. Retirer l'ampoule grillée et remplacez la par une ampoule de 12V 20W 30^ Ø35 GU4.
3. Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.

Pour les modeles comme indiquedans la Fig. 1G/5G:

Démonter les cheminées: enlever les deux vis (20a) qui fixent la cheminée supérieure au support „G“ (Fig. 16).

Retirer la boîte „q“: enlever la vis „r“ qui la fixe à la hotte.

Retirer la douille „s“: enlever la vis „t“ qui la fixe au logement lampe.

Extraire la lampe abimée.

Utiliser seulement des lampes halogenes PHILIPS type 14515 (GX 5.3) 12V - 75W.

Replacer et fixer la douille „s“ et la boîte „q“ et remonter les cheminées.

Pour les modeles comme indiquedans la Fig.1K:

Certaines versions de cette hotte prévoient l'emploi d'une lampe à incandescence 40 W maximum (E14), enlever les plafonniers pour acceder au logement lampe et effectuer le remplacement de la lampe.

Seulement pour le modele illustré en Fig. 1L+ Fig. 6L:

1. Ouvrir vers le haut le frontal „v“ qui soutient le plafonnier (Fig. 6L) en ayant soin de tener le plafonnier „z“ avec une main.
2. Remplacer l'ampoule abimée avec une autre ayant les mêmes caractéristiques techniques.

Attention! Pour garantir la même qualité d'illumination, il est conseillé d'utiliser le même type d'ampoules:

Ampoule néon Philips de 13W Cod. Réf. 8711500644305.

Faire attention à ce que la partie transparente des ampôules soit dirigée vers l'intérieur pour garantir une diffusion correcte de l'illumination.

1. Remplacement du starter:

Utiliser un starter ayant les mêmes caractéristiques techniques.

Starter conseilé : Utiliser starter Philips S10.

1. Remonter le plafonnier et le frontal dans le sens inverse au démontage.

Seulement pour le modele illustré en Fig. 1M + Fig. 7M:

1. Enlever les filtres àGRAISSE
2. Enlever le plafonnier en devissant les trois vis qui le fixe à la hotte (tener le plafonnier pour ne pas le faire tomber).
3. Enlever l'ampoule abimée avec une autre ayant les caractéristiques techniques identiques.

Remplacement du starter.

Utiliser un starter ayant les caractéristiques

1. Remonter le plafonnier et les filtres àGRAISSE dans les sens inverse du montage.

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
