Stenar - Afzuigkap ELICA - Gratis gebruiksaanwijzing en handleiding

Merk	Elica
Model	Stenar
Categorie	Afzuigkap
Installatietype	Wand of plafond, afvoer- of recirculatieversie
Elektrische voeding	220-240 V ~ 50/60 Hz (controleer typeplaatje)
Minimale afstand tot kookplaat	50 cm voor elektrische kookplaat, 65 cm voor gas of combi
Luchtafvoerdiameter	Niet meegeleverd, geschikt voor standaard afvoerslang
Vetfilter	Metaal, vaatwasbestendig, maandelijkse reiniging
Koolstoffilter	Optioneel voor recirculatie, wasbaar of vervangbaar elke 3-4 maanden
Verlichting	Halogeen 20 W max (G4) of andere afhankelijk van versie (zie handleiding)
Bediening	Drukknoppen, elektronisch 5/6 toetsen, display of sensoren afhankelijk van model
Afzuigsnelheden	3 snelheden + intensief (getimed 5 min)
Timer	Timerfunctie (20, 15, 10 of 5 min afhankelijk van snelheid)
Filterverzadigingsindicator	Ja, afhankelijk van model (LED of display)
Automatische werking	Beschikbaar op modellen met sensor (automatische kalibratie)
Reiniging	Binnen- en buitenkant met vochtige doek en neutraal schoonmaakmiddel, geen alcohol of schuurmiddelen
Veiligheid	Ontkoppelen voor onderhoud, niet gebruiken zonder filter, vermijd open vuur
Garantie	Fabrieksgarantie, erkende klantenservice
Land van productie	Italië (Italiaans merk)
Normen	Conform richtlijn AEEA 2002/96/EG

Veelgestelde vragen - Stenar ELICA

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 50 cm voor elektrische kookplaten en 65 cm voor gas- of combinatiekookplaten. Volg altijd de instructies van de fabrikant van de kookplaat als een grotere afstand wordt gespecificeerd.

Hoe maak ik het vetfilter schoon?

Het metalen vetfilter moet een keer per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Wassen in de vaatwasser kan verkleuring veroorzaken, maar de filterprestaties blijven ongewijzigd.

Hoe vervang ik een halogeenlamp?

Koppel de afzuigkap los. Wacht tot de lampen zijn afgekoeld. Gebruik voor de meeste modellen een kleine platte schroevendraaier om de bescherming los te wippen, vervang de lamp door een halogeen 20 W max (G4) zonder het glas met de handen aan te raken. Sluit de bescherming.

Kan de afzuigkap werken in recirculatiemodus?

Ja, als externe afvoer niet mogelijk is. U moet een koolstoffilter en een deflector (meegeleverd of optioneel) installeren. De dampen worden dan via het bovenste rooster gerecirculeerd.

Wat te doen als de filterindicatoren knipperen?

Het knipperen geeft aan dat het bijbehorende filter moet worden gereinigd of vervangen. Voor het vetfilter: reinig het en reset de indicator door op de juiste knop te drukken (meestal 3 seconden). Voor het koolstoffilter: was of vervang het kussen en reset.

Hoe activeer ik de verzadigingsindicator voor het koolstoffilter?

Bij modellen met display of elektronische bediening: druk tegelijkertijd op de aangegeven toetsen (bijv. toetsen C en G gedurende 3 seconden) tot de indicator 'C' verschijnt. Om uit te schakelen, herhaal de handeling.

Kan ik de afzuigkap zonder filter gebruiken?

Nee, de afzuigkap mag nooit worden gebruikt zonder dat het vetfilter correct is geplaatst. Dit kan de motor beschadigen en brandgevaar veroorzaken.

Wat te doen bij een storing van de afzuigkap?

Koppel de afzuigkap gedurende 5 seconden los en sluit hem weer aan. Als het probleem aanhoudt, neem contact op met de bevoegde reparatiedienst. Schakel de afzuigkap uit via de OFF-toets voordat u de stekker uittrekt.

Hoe installeer ik de afzuigkap in afvoerversie?

Bevestig de afzuigkap aan de muur volgens de montage-instructies. Sluit de bovenste luchtafvoer aan op een afvoerslang (niet meegeleverd) die naar buiten leidt. Zorg ervoor dat de slang goed is vastgezet met klemmen.

Wat is de vervangingsfrequentie van het koolstoffilter?

Het wasbare koolstoffilter kan elke 2 maanden worden gereinigd en het kussen moet elke 3 jaar worden vervangen. Als u een wegwerpkoolstoffilter gebruikt, vervang het dan elke 3 tot 4 maanden.

GEBRUIKSAANWIJZING Stenar ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelightende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag Niet worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen要去 algond gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder dewasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijk bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven inucht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zich om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingenuit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbolism op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijk milieuvoorschriften voor afvalverwerking. Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd). Filtrerende versie

Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gezruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden wee teruggebracht in het vertrek via de roosters aan de boenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de boenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes nicht meegeleverd).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en要去en worden verbonden met een perifere afziguunit (niet meegeleverd).

De instructies voor de aansluiting worden met de perifere afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm in geval van een gas- of gemengd fornuis.

Indien in de installment-aanwijzing van het gaskooktoestel een

grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentiel Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer algijd of de voedingskabel goed gemonteerd is.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt+zijn voor de meeste muurs/plafonds. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschicht zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

Voorafgaande informatie voor installmentie van de wasemkap:

Koppel de wasemkapijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

Verwijder het/de vetfilter/s en het frame van het koolstofffilter.

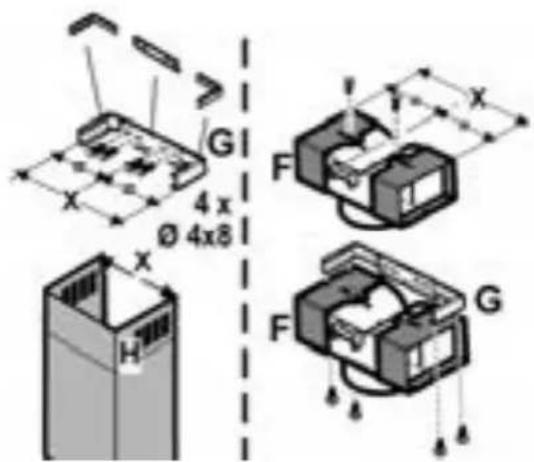

Montagesteun monteren (3 delen):

De drie delen要去en met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van telescoopschouw.

Luchtgeber monteren (alleen in het geval dat een luchtgeber bestaande uit drie delen geleverd worden - de luchtgeber worden alleen voor het filterende apparaat gebruikt)

De drie delen要去 met 2 schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de bredte van de montagesteun waaran hij worden bevestigd.

Alleen voor het model in Fig. 1D/8D - 1E/8E - 1Q/8Q

Verwijder en BEWAAR de schroeven voor de tijdelijke bevestiging (voor het vervoer) van de kap of van de schouwdelen (naargelang het model in Uw bezit) aan de zuiggroep. Om de installmentatie te vergemakkelijken de tweedelen uit elkaar halen, controllere de wijze waarop ze aan elkaar bevestigd zijn om later op de juiste wijze de montage uit te voeren.

Alvorens de wasemkap aan de zuiggroep te bevestigen controller of het metalen onderdeel (dampschem) die de lampen en het/de vetfilter/s ophoudt goed met de voorkant overeenkomt, indien nodig het onderdeel maar voren schuiven tot het slageinde.

Attentie!

De schouw is bestemd voor de installmentie in de filterende versie.

In enkele uitvoeringen is het möglichk, om de wasemkap als zuigapparaat te gebruiken, het bovenste schouwdeel ondersteboven teplaatsen en in het onderste schouwdeel te voeren zodat de uitsparingen voor de luchtafvoer Niet meer zichtaar�. De schouwen waar bij deze handeling möglichk is+zijn herkenbaar door de aanwezigheid van hechtpunten aan de beugel G (zie installmentatie volgorde 20a-20b) ook aan de onderkant van de bovenste schouw.

Attentie! Voor alle reeds gemonteerde uitvoeringen: de montagehandelingen 1,2,3 nicht in beschouwing nemen, begin voor de installmente van de wasemkap met de handeling 4^*

1. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin (raadpleeg de afbeelding van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Maak de elektrische aansluitingen:tussen de twee delen (afb. 9).

3. Zet de wasemkap definitief aan de zuiggroep met de schroeven vast (raadpleeg de afbeeling van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middelijn van het apparatusat; dit vergemakkelijk de installmentie (afb. 10).

5. Houd de boormal gegen de muur: de verticale middelijn op de boormal moet corresponderen met de middelijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installmentie minstens 50 cm boven de kookplaat要去 zitten bij een elektrische kookplaat, en 65 cm bij een gas- of gemengde kookplaat.

6. Houd de onderste draagbeugel gegen de boormal en LAST deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor.Deze,haal de boormal veg,steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5× 45mm (afb.10).

Attentie alleen voor het model in afb. 1Q/10Q:

Bevestig de centrale beugel met 2 schroeven en muurpluggen boven de onderste beugel (zie de boormal voor de positie van de gaten).

1. Indien de haken nicht gemonteerd zich, maak ze met twee schroeven vast aan de zijkanten van de zuiggroep (fig. 10a). Hang de wasemkap aan de onderste beugel.

2. Regel de afstand van de wasemkap tot de muur.

3. Regel de horizontale positie van de wasemkap.

4. Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap (1 of 2 definitieve hechtpunten nodig) (afb. 11).

5. Haal de wasemkap van de onderste beugel.

6. Boor het gat op het aangegeven punt (Ø 8 mm) (afb. 12).

7. Voer, waar behoefte, 1 of 2 pluggen in.

8. Bevestig de draagbeugel van de schouwdelen ^ aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet dekleine uitsparing op het steunstuk samenvallen met deeer op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten ( 8mm) , steek er 2 pluggen in (afb. 13).

9. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5 × 45 ~mm .

10. Haak de wasemkap aan de onderste beugel.

11. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK) (afb. 14).

12. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid. Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme maar buiten, als de wasemkap gebruikt worden afzugapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeber F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeber F (afb. 13-15).

13. Maak de elektrische aansluiting.

Attentie alleen de modellen in afb. 1Q:

Ga door met het installmentie nummer 23.

1. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (20a) aan de steun van de schouwdelen „G" (20b) (afb. 16).

Alleen voor de uitvoering met verlichtingspunten met optische verzels (afb. 1G):

Controleer of de schouwdelen verwijderd kuren worden om de lamp met optische verzels te bereiken.

Alleen voor de uitvoering met bedieningspaneel op de schouw (afb. 1L-17):

Voer het platte snoer van de bediereningen afkomstig uit de motorgroep in de uitsparing van de schouw vanuit de binnenkant maar buiten toe (20c).

Voer de aansluiting van het bedieningspaneel aan het snoer.

Attentie! De pen van het eindhoven van het snoer MOET overeenkomen met de opening in de aansluiting aan dechterkant van het

bedieningspaneel.

1. Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zichplaats boven de wasemkap zit (afb. 18).
2. Maak het onderste deel van de schouw met twees schroeven vast (alleen voor de uitvoeringuit Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O- 1P/19P).
3. Alleen de modellen in afb. 1Q:

Schuif de schouwdelen op de zuiggroep. Maak de elektrische aansluitingen:tussen de tweedelen (afb.9).

• Bevestig met de schroeven definitief de schouwdelen aan de zuiggroep (raadpleeg de afbeelding van het model in Uw bezit) (afb. 8Q).

Attentie! Controller of het onderste schouwdeel op de centrale beugel ingevoerd worden (afb. 20).

Maak de bovenste schouwdeel met 2 schroeven vast aan de draagbeugel (afb. 16).

Monteer het frame van het koolstofffilter en het/de vetfilter/s en controllerer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap afb.1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogeneenlamp
5. Dampschem
6. Telescopische schouw
7. Luchtuitgang (alleen voor gebruik als filterend apparaat)
8. Verlichting (alleen voor de uitvoering van afb. 1G)

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuiqkap 5 Minutes Voorat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebft aan te laten.

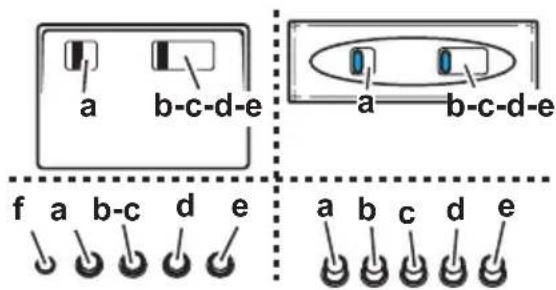

Werking - Model met toetsenbord

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

a. ON/OFF lichten

b. OFF motoren

c.-d.-e.Zuigkracht

laagste (c.), middelste (d.), maximale (e.).

f. Controlelampje voor de werking (indien voorzien).

Opmerking: Enkele modellen zijn voorzien van een enkele Zuigkracht.

Attentie: de modellen met elektrische klep zijn voorzien van 3 toetsen:

(a) Verlichting ON/OFF, (b) Sluiting en (c) Opening Elektrische Klep.

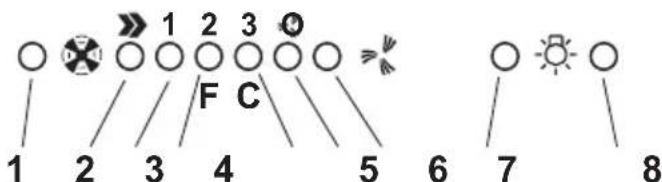

Werking - Elektronisch Model met 5 toetsen

1. OFF Knop motor

2. ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...

3. Led snelheid 1

4. Led snugheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren- zie de aanwijzingen betreffende het reinigen van de vetfilters).

Nadat de vetfilter verrangen is, onceveer 3 seconden opt toets 1 drukken, totdat het systeem een pieptoon LAST horen.

Led 4 zal stoppen met knipperen.

1. Led snelheid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flickeren - zie de aanwijzingen betreffende het reinigen van de koolstofffilters). Nadat de koolstofffilter verrangen is, onceveer 3 seconden op toets 1 drukken, totdat het systeme een pieptoon LAST Horen.

Led 5 zal stoppen met knipperen.

Opgelet! Het controlesystem voor het aangeven van de verzadigde koolstofffilter isuitgeschakeld.

In het geval dat men een koolstofffilter wil installeren, het controlesystem voor de aanwijzing van verzadigde koolstofffilter inschaken, door tegelijkkertijd, gedurende 3 seconden, de knappen 2 en 7 ingedrukt te honden: aan het begin van deze handeling zal alleen LED 4 flickkeren, na 3 seconden zal ook LED 5 flickkeren om aan te gewendat het controlesystem verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakeneer weer op de twee

knoppen drukken: na 3 seconden za LED 5 stoppen met flikkeren, de inrichting is uitgeschakeld.

1. Led aanwijzing intensieve snelheid

2. Knop voor het inschakelen van de intensieve snugheid.

Er worden aangeraden deze snelheid te gebruiken wanner de rook en geur concentratie nogal sterk is (bijvoorbeeld wanner er vis gebakken wordt of in geval van frituren).

Nadat de intensieve snelheid is ingeschakeld za deze 5 minutes lang blijven werken, daarna za de kap waar in de van te voren afgestelde snelheid gaan werken (van 1 tot 3) of zal zichsuitgaan indien van te voren geen enkele snelheid ingesteld is. Om de intensieve snelheid uit te schakelen voordat de 5 minuteu voor bijং knop 1 of knop 2 indrukken.

1. Knop voor het afzetten van de lichten.
2. Knop voor het aanzetten van de lichten.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

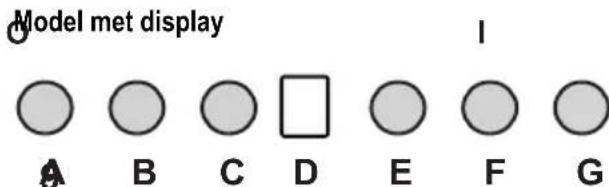

A. Knop OFF (Display uit) / Stand by (led op de display aan) - druk langdurig om de gewenste functie te kiezen.

B. ON/OFF lichtknop

C. Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht weer en een knipperende LED aan de onderkant van de display).

Met deze knop is het möglichk de wasemkap voor een vastgestelde tijd te lately functioneren:

20 minutes als de zuigkracht 1 geselecteerd is

15 minuten als de zuigkracht 2 geselecteerd is

10 minuten als de zuigkracht 3 geselecteerd is

5 Minutes als de intensieve zuigkracht P geselecteerd is

D. Display - geeft:

• De zuigkracht weeR (Zuigkracht 1-2-3-P).

• Deoodzaak om de vetfilters schoon te maken (aanwijzer verzadigde vetfilters - op de display verschijnt de letter F).

Druk na het vetfilter gewassen te hebben ongeveer 3 seconden lang op de knop A. De letter F zal van de display verdwijnen.

• Deoodzaak om het koolstofffilter teervangen (aanwijzer verzadigde koolstofffilter - op de display verschijnt de letter C).

Druk na het koolstofffilter verrangen te hebben ongeveer 3 seconden lang op de knop A. De letter C za van display verdwijnen.

• Als de led rechts onder aan is zonder te knipperen, is de wasemkap maar voor het gebruik (wachtpositie/

"stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer verzadigde koolstofffilter is gewoonlijk uitgeschakeld, om deze aan te schakelen:

De wasemkap op OFF instellen (display uitgeschakeld), tegelijkkertijd, 3 seconden lang, op de toetsen C en G drukken.

Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C (aanwijzer voor de verzadiging van het koolestoffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit waar uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E. Knop om de zuigkracht te verminderen.
F. Knop om de zuigkracht te vermeerderen.
G. Toets tijdelijke hoge slelheid: De kap functioneert gedurende 5 minuten met deze slelheid en kaart daarna terug maar de Vooringestelde situatie. Op het display verschijnt de letter P en een knipperende punt. U kunt deze functie annellen door op de toets A te drukken.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Attentie! Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

Werking - Model met display

A- ON/OFF lichtknop
B- OFF knop motor (wachtpositie/stand by")
C- Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht waar en een knipperende LED aan de onderkant van de display).

Met deze knop is het möglichk de wasemkap voor een vastgesteldeijd te latent functioneren:

20 minutes als de zuigkracht 1 geselecteerd is
15 minutes als de zuigkracht 2 geselecteerd is
10 minutes als de zuigkracht 3 geselecteerd is
5 minutes als de intensieve zuigkracht P geselecteerd is

D-Display-geeft:

De zuigkracht wee (Zuigkracht 1-2-3-P).
- Deoodzaak om de vetfilters schoon te make (aanwijzer verzadigde vetfilters - op de display verschijnt de letter F).

Druk na het vetfilter gewassen te hebben ongeveer 3 seconden lang op de knop B. De letter F zar van de display verdwijnen.

• Deoodzaak om het koolstofffilter te verrangen

(aanwijzer verzadigde koolstofffilter - op de display versuschijnt de letter C).

Druk na het koolstofffilter verrangen te hebben onceveer 3 seconden lang op de knop B. De letter C za van display verdwijnen.

• Als de led rechts onder aan is zonder te knipperen, is de wasemkap maar voor het gebruik (wachtpositie/ "stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer voor het verzadigde koolstofffilter is gewoonlijk uitgeschakeld om deze aan te zetten druk tegelijkkertijd, 3 seconden lang, op de knappen E en F. Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C (aanwijzer voor de verzadiging van het koolstofffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit waar uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E- Knop om de zuigkracht te verminderen: van intensieve zuigkracht P tot zuigkracht 1.
F- Knop om de zuigkracht te vermeerden van "wachtpositie" (stand-by) tot zuigkracht P.

Attentie! De intensieve snelheid P duurt 5 minuten daarna za de wasemkap automatisch in snelheid 2 (zuigkracht) overgaan.

In geval van storingen, voordat U zich tot de assistentie service wentt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wentt U zich tot de assistentie service.

Attentie! Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

F

Werking - Elektronisch Model met 6 toetsen

1- Knop motor OFF
2-Snelheidsverminding
3-Snelheidstoename
4- Timer 5/15 minuten

Timer in- uitschakeling.

Automatische uitschakeling van de werkende snelheid.

5- Reset aanwijzer verzadigde koolstofffilters Als led F aangaat moet het koolstofffilter gewassen of verrangen worden.

Na de verranging van het koolstofffilter minstens 3 seconden lang wachten, led F发展格局 aan dat de reset van de verzadiging aanwijzer is uitgevoerd.

Opmerking: Dit led gaat branden ook als het koolstofffilter nicht gemonteerd is.

6- ON/OFF Lichtschakelaar

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Elektronisch model met sensor

T1. Afzuigkap On/Off knop

T2. Toets voor de cyclische toename van de motorsnelheid. Door eenmaal te drukken gaat slelheid 1 aan. Voor iedere slelheid gaat er een Led aan (1-2-3). Voor de intensieve slelheid gaat Led 4 knipperen.

Na 5 minuten gaat de afzuigkap van de intensieve slelheid over tot de tweede slelheid. Als op de toets T2 wordt gedrukt, voordat de 5 minuten voor bij zich, keert de afzuigkap terug in de eerste slelheid.

T5. Lichten On/Off knop

Filter signaling

(deze functie werkkt als de kap aan is): de signalering van het vetfilter heeft plaats na 80 werkuren (Led 1 knippert). De signalering van het koolstofffilter heeft plaats na 320 werkuren (Led 2 knippert). In het geval dat beiden aanwijzingen, van vetfilter en koolstofffilter, tegelijk aangaan, knipperen Led 1 en Led 2 achterelkaar.

Reset filter signalering:

Druk 3 seconden lang op toets T4 totdat Led 1 (vetfilter) uitgaat. Indien de signalering voor beiden filters (vet- en koolstofffilter) aangaat herhaal de zojuist omschreven handled: door eerst op T4 te drukken gaan Led 1 en Led 2, die achterelkaar knipperen,uit; meteen hiernaGaat Led 2 weer knipperen, druk dan weer drie seconden lang op T4. Een pieptoon geeft elke keer aan dat de handled is uitgevoerd.

Activering van de koolstofffilter signalering:

de afzuigkap is alleen ingesteld voor de vetfilter signaling. Om ook de koolstofffilter signalering te activeren:

met de kap op Off, druk drie seconden lang op dettoetsen T2 en T4. Het knipperen van Led 1 en Led 2 geeft aan dat de instelling plaats heeft gehad.

Om de koolstofffilter signalering waaruit te schakelen herhaal deze handeling (altijd met de afzuigkap op Off). Een pieptoon geeft elke keer aan dat de handeling is uitgevoerd.

Automatische kalibratie:

Het system voert ongeveer om de 30 minutes een automatische kalibratieuit (kalibratie van de werkingsparameters van de sensoren).

Handbediende kalibratie:

Met de afzuigkap op Off, druk ongeveer 3 seconden lang op de toetsen T3 en T4 totdat de pieptoon luidt.

om de automatische werkung in te schakelen druk op de toets T3:

Led 4 gaat aan. Om wee terug te keren maar de manuele werkng,

druk op toets T1, T2 of T3.

Sensoren Test:

de sensoren test worden gedurende de automatische werkking voortdurend uitgevoerd. In het geval van een storing knipperen alle lampjes tegelijk: als dit gebeurt keer terug maar de manuele werkung door op de toetsen T1, T2 of T3 te drukken.

Selectie van het kookvlak:

deze handeling optimaliseert de automatische werkinq van de afzuigkap: met de kap op Off druk 3 seconden lang op de toetsen T2 en T3 per totdat het in gebruik zijnde kookvlak worden weergegeven:

gasvlak - Led 1 aan

inductievlak - Led 2 aan

elektrisch kookvlak - Led 3 aan.

Selecteer het gewenste kookvlak door op T2 te drukken, druk verwolgens tegelijkkertijd 3 seconden lang op T2 en T3 tot het piepgeluid. Aan het einde gaat de afzuigkapuit.

Attentie: voer deze handeling uit als de afzuigkap voor de eerste keer aangezet worden.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap要去 regelmatig schoon gemaakt worden, zobel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrangng resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb.2

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperature en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter B te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

afb.3

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijnplaats (j).

Er kan een traditioneel, Niet wasbaar en Niet herbruikbaar, koolstofffilter worden gebruikt; dit moet om de 3 a 4 maanden worden verrangen.

Structuur en matje van het koolstofffilter zijn aan elkaar bevestigd waarom moet, de eventuele met de wasemkap meegeleverde structuur Niet worden gebruikt.

Voer hem in zijn zitting enzet hem met de speciale sluitingen vast.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Alleen voor het model in afb. 1E + afb. 4E:

1. Druk op de lampenkap en LAST hem los om hem te openen.
2. Vervang het kapotte lampje. Gebruik alleen halogenlampjes van 20W max (G4), en zorg ervoor dat u hen nicht met de blote hand aanraakt.
3. Sluit de lampenkap wee (klikt op+zijn plaats).
   Alleen voor het model in afb. 1N / O + afb. 4N / O
4. Schroef de lampbescherming.
5. Vervang het kapotte lampje. Gebruik alleen halogenlampjes van 20W max (G4), en zorg ervoor dat u hen nicht met de blote hand aanraakt.
6. De lampbescherming weeop zijnplaats vastschroeven.
   Alleen voor het model in afb.1+afb.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

7. Haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.

8. Vervang het kapotte lampje.

Gebruik alleen halogeneinlampjes van 20W max (G4), en zorg ervoor dat u hen nicht met de blote hand aanraakt.

1. Sluit de lampenkap weeer (klikt op+zijn plaats).

Alleen voor het model in afb. 1J + afb . 4J:

1. Met eenkleine rechte schroevedraier, een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
2. Het lampje verwijderen en verrangen met een neue lampje van 12V 20W 30^ Ø35 12V GU4.
3. De vervanging en de montage van het lampje in de tegengestelde volgorde UITvoeren.

Alleen voor het model in afb. 1G+afb. 5G:

Demonteer de schouwdelen: verwijder de twee schroeven (20a) die het bovenste schouwdeel aan het steunstuk G bevestigen (afb. 16).

Verwijde de doos „q“: verwijder de schroef „r“ die hem aan de kap bevestigt.

Verwijder de lamphouder „s“: verwijder de schroef „t“ die hem aan de lampruimte bevestigt.

Verwijder de beschadigde lamp.

Gebruik alleen halogeneinlampen PHILIPS type 14515 (GX 5.3) 12V - 75W.

Plaats en bevestig waar de lamphouder „s“ en de doos q en monteer verwolgens de schouwdelen.

Alleen voor het model in afb. 1K:

Enkele uitvoeringen van deze wasemkap voorzien een gloeilamp van max. 40W (E14), druk op de lampenkap om de lamphouder te bereiken en verrang het lampje.

Alleen voor het model in afb. 1L + afb.6L:

1. Maak de voorkant „v“ voor de bevestiging van de lampenkap open maar boven toe, houd intussen de lampenkap „z“ met een hand vast.
2. Vervang het kapotte lampje met een lampje met verzelfde technische eigenschappen.

Attentie! Om bezelfde verlichting te verkrijgen raden we aan hetzelfde type lampjes te gebruiken:

Neonlampen Philips van 13W Ref. Code 8711500644305.

Let op dat de doorzlichtige zichde van de lampjes maar de binnenkant gericht is om de juiste Lichtverspreiding te verkrijgen.

1. Vervanging van de starter:

Gebruik een starter met bezelfde technische eigenschappen.

Aangeraden starters:GebruikeenstarterPhilips S10.

1. Monteer de lampenkap en de Voorkant in de tegengestelde volgorde als voor de demontage.

Alleen voor het model in afb. 1M + afb. 7M

1. Verwijder de vetfilters.
2. Verwijder de lampenkap door de 3 schroeven voor de bevestiging aan de kap los te draaien (de lampenkap vasthouden zodate deze Niet valt)
3. Vervang het kapotte lampje met een lampje met verzelfde technische eigenschappen.

Vervanging van de starter:

Gebruik een starter met verzelfde technische eigenschappen.

Aangeraden starter: gebruik een starter Philips S10.

1. Monteer de lampenkap en de vetfilters in de tegengestelde volgorde als voor de demontage

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
