Stenar - Köksfläkt ELICA - Gratis bruksanvisning och manual

Märke	Elica
Modell	Stenar
Kategori	Köksfläkt
Installationstyp	Vägg- eller takmonterad, frånlufts- eller recirkulationsversion
Elanslutning	220-240 V ~ 50/60 Hz (kontrollera typskylten)
Minsta avstånd från spishäll	50 cm för elektrisk spis, 65 cm för gas eller blandad
Diameter för luftutlopp	Ingår ej, anpassad till standard avluftningsrör
Fettfilter	Metall, diskmaskinsäkert, rengöring varje månad
Aktivt kolfilter	Valfritt för recirkulationsversion, tvättbart eller utbytbart var 3-4 månad
Belysning	Halogen 20 W max (G4) eller annat beroende på version (se manual)
Kontroller	Tryckknappar, elektronik 5/6 knappar, display eller sensorer beroende på modell
Sugstyrkor	3 hastigheter + intensiv (temporiserad 5 min)
Timer	Timerfunktion (20, 15, 10 eller 5 min beroende på hastighet)
Filtermättnadsindikator	Ja, beroende på modell (LED eller display)
Automatisk drift	Finns på modeller med sensor (automatisk kalibrering)
Rengöring	Utvändigt och invändigt med fuktig trasa och neutralt rengöringsmedel, ingen alkohol eller slipmedel
Säkerhet	Koppla ur före underhåll, använd inte utan filter, undvik öppna lågor
Garanti	Tillverkargaranti, auktoriserad service
Tillverkningsland	Italien (italienskt märke)
Standarder	Uppfyller WEEE-direktivet 2002/96/EG

Vanliga frågor - Stenar ELICA

Vad är minsta avståndet mellan fläkten och spishällen?

Minsta avståndet är 50 cm för elektriska spisar och 65 cm för gas- eller blandade spisar. Följ alltid spistillverkarens anvisningar om ett större avstånd anges.

Hur rengör man fettfiltret?

Metallfettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan orsaka missfärgning, men filtreringsegenskaperna förblir oförändrade.

Hur byter man en halogenlampa?

Koppla ur fläkten. Vänta tills lamporna svalnat. För de flesta modeller, använd en liten platt skruvmejsel för att klicka loss skyddet, byt sedan lampan mot en halogen 20 W max (G4) utan att röra glaset med händerna. Stäng skyddet.

Kan fläkten fungera i recirkulationsversion?

Ja, om yttre ventilation inte är möjlig. Du måste installera ett aktivt kolfilter och en deflektor (medföljer eller tillval). Röken recirkuleras då via det övre gallret.

Vad gör man om filterindikatorerna blinkar?

Blinkandet indikerar att motsvarande filter behöver rengöras eller bytas. För fettfiltret, rengör det och återställ indikatorn genom att trycka på lämplig knapp (vanligtvis 3 sekunder). För kolfiltret, tvätta eller byt ut filtret och återställ.

Hur aktiverar man mättnadsindikatorn för kolfiltret?

På modeller med display eller elektroniska kontroller, tryck samtidigt på angivna knappar (t.ex. knapparna C och G i 3 sekunder) tills indikatorn 'C' visas. För att avaktivera, upprepa proceduren.

Kan jag använda fläkten utan filter?

Nej, fläkten får aldrig användas utan att fettfiltret är korrekt monterat. Detta kan skada motorn och utgöra en brandrisk.

Vad gör man om fläkten inte fungerar?

Koppla ur fläkten i cirka 5 sekunder och återanslut den. Om problemet kvarstår, kontakta behörig reparationsservice. Innan du kopplar ur, stäng av fläkten med OFF-knappen.

Hur installerar man fläkten i frånluftsversion?

Montera fläkten på väggen enligt monteringsanvisningarna. Anslut det övre luftutloppet till ett avluftningsrör (ingår ej) som leder utomhus. Se till att röret är ordentligt fastsatt med klämmor.

Hur ofta ska kolfiltret bytas?

Det tvättbara kolfiltret kan rengöras varannan månad och filtret måste bytas var 3:e år. Om du använder ett engångskolfilter, byt det var 3:e till 4:e månad.

BRUKSANVISNING Stenar ELICA

SV Monterings- och bruksanvisningar

Forhandsmontering av stottebøylen til skorsteinene (kun nár det leveres en boyle som bestar av 3 deler)

Forhandsmoner de 3 delene pa stottebøylen til skorsteinene med 4 skruer; boylens bredde ma vare identisk med den innvendige bredden i teleskopskorsteinen.

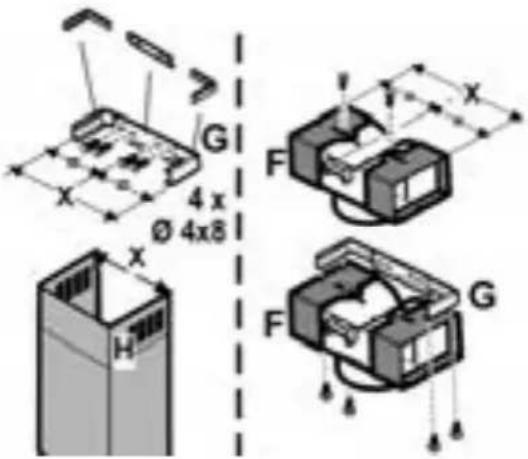

Forhandsmontering av deflektoren (kun narr det leveres en deflektor som bestar av 3 deler - deflektoren skal kun brukes i versjonen med resirkulering av luften)

Forhandsmonter deflektorens 3 deler med 2 skruer; deflektorens bredde ma vare identisk med bredden pa stottebøylen til skorsteinene.

Kun for modellene illustrtert pà fig. 1E/8E - 1D/8D - 1Q/8Q

1. Utforelektrisktilsutninq.

Merk: kun for modellene illustrrt at Fig. 1Q:

Automatisk avslåing av hastigheten i funksjön.

Automatisk kalibrering:

Kullfilter (kun med resirkulering av luften)

Fig. 3

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med debokstavshänvisingar som anges i den beskrivande texten.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt sluftförd.

Gör alltid fläkten strömlös innan nagoon typ av unterhällarsbete aller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätllvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentigt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typar av branske.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen fran apparater vilka matas med gas aller andra typ er av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vad beträffar de teknska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem aller bränder som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt

bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras på ratt satt.

pá Produkten, ell er i medfoljende terar attenna produit inte fãr behandlas avfall. Den skall i stallet lamnas in pã ene plats for atervinning av elektrisk och 1. Produktien maste kasseras enligt lokalat r avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Användning

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern ätercirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B for evakuering av matos utomhus (avledningsör och fixeringsklammor bifogas inte). Filterversion

Om en utvändig evakuering av luften inte ar möjig kan fläkten användas som filterversion och att aktiv kolfilter och en luftavledare F monteras på hällaren (bygeln) G, matoset och Ångorna leds ut i lokalen igen genom det övre gallret H med hjälp av ett avledningsör som anslutits till det övre luftutsläppet B och anslutningsringen som ar monterad på luftavledaren F (avledningsör och fixeringsklämmor bifogas inte).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristaende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spansningen som anges pa märkpläten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas tillett lattillgangligt uttag som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en svårätkomlig plats skall en godkönd tvapolig

strömbrytare installeras som garantar en fullkomlig frankoppling fran nátet i samband med överspänningsklass III, i enlighet med installationsbestämelseerna.

Varning! kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Montering

Fläkten ar utrustad med fixeringspluggar som passar de festa typ er av vaggartak.Det ar under alla handelser nodvändigt att radraga en kvalificerad fackman for att forvissa sig om att materialen ar lampade for den aktuella typen av vagg/tak. Vaggentaket skall vara tillrackligt halfast for att bara upp flaktens vikt.

Preliminär information inför installationen av fläkten:

Gör fläkten strömlös genom att stänga av strömmen i hemmets huvudelskap.

Avlagsna fetftfretn och kolftrets ram.

Förmontering av skorstens uphangningsbygel (gäller endast om en tredelad bygel medlevererats)

Förmontera uphangningsbygelns 3 delar med 4 skruvar, bygelns bredd skall overensstämma med den teleskopiska skorstenens invändiga bredd.

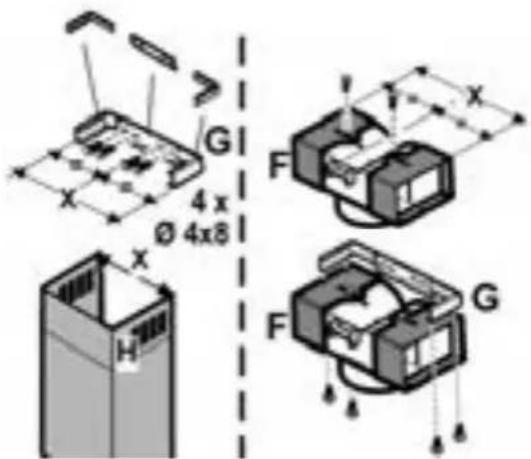

Förmontering av luftavledaren (gäller endast om entredelad luftavledare medlevererats - luftavledaren skall endast användas på filtversionen)

Förmontera luftavledarens 3 delar med 2 skruvar, luftavledarens bredd skull overensstämma med bredden paskorstenens upphängningsbygel.

Gäller endast modeller som ar avbildade i Fig. 1E/8E - 1D/8D - 1Q/8Q

Avlagsna och SPAR skruvarna som provisoriskt (av transportskal) fixerar flakten aller skorstenssatsen (beroende pa vilen modell ni inforskaffat) vid utblasenheten. For att underlatta installationen av bada delarna skull de monteras isär, observera hur delarna ar fixerade vid varandra for att kunna upprepa monteringen vid ett senare tillfalle.

Innan fläkten fixeras vid utblasenheten, kontrollera att metallskärmen (angskärmen) på vilken lamporna och fettfiltret/n sitter ar korrekt hopfogad med fronten, vid behov skall skarmens position justeras framåt mot det främre granslåget.

Varning! Skorstenen ar forberedd for att installeras pa Filterversionen

Pá vissa modeller kan man for att använda fläkten som Utblasversion genom att vända på den övre skorstensdelen och För a in den i den undre delen sà att luftöppingarna inte langre ar synlga. De skorstensmodeller som tillaterenna typ av ingrepp kännsigen på att fixeringspunkterna på bygeln G (se installationssekvens 20a-20b) även ar markerade på den övre skorstensdelens undre kant.

Varning! Galler alla redan monterade modeller:

hoppa over monteringsmoment ,1, 2, 3" , och inled installationen av flakten fran moment ,4".

1. Positionera utblasenheten pa en plan yta och satt i flaktens undre del (konsultera figuren som galler den modell ni inforskaffat - till exempl - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
2. Utför den elektriska anslutningen mellan de báda delarna (Fig. 9).
3. Fixera fläkten definitiv vid utblasenheten med skruvarna (konsultera figuren som gäller den modell ni införskaffat - till exempl - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
4. Markera en linje upp till taket pa väggen med en blyertspenna. Denna linje motsvarar flaktens mittlinje och underlattar installationsarbeitet (Fig. 10).
5. Applicera borrallen pa vaggen: borrallens vertikala mittlinje skall sammanfalla med den markerade linjen pa vaggen, vidare motsvarar borrallens nedre del flaktens undre kant: observera i detta sammanhang att det minsta tillatna avstandet mellan flaktens undre kant och spishallen ar 50 cm om det ar fragan om en elektrisk spis och 65 cm om det ar fragan om en gasspis aller kombinerad spis.
6. Satt den undre uphangningsbygeln pa borrallen sa att den sammanfaller med den streckade rektangeln och markera de två yttre halen och borra dessa. Avlagsna borrallen, satt i 2 vaggpluggar och fixera skorstenens uphangningsbygel med 2 skruvar 5× 45mm (Fig.10).

Varning gäller endast modeller som ár avbildade i Fig. 1Q/10Q:

Fixera den centrala bygeln med 2 skruvar och vaggpluggar ovenfor den undre bygeln (se borrmallen for halens position).

1. Om fästanordningarna levererats nedmonterade skall dessa fixeras pa utblåsenhetens sidor med två skruvar (fig. 10a). Hang upp flakten pa den undre bygeln.
2. Reglera avstandet mellan fläkten och väggen.
3. Justera flaktens horisontella position.
4. Mark fran utblasenhetens insida ut hålet for den definitiva fixeringen av fläkten med en blyertspenna (1 eller 2 definitiva fixeringspunkter kan kravas) (Fig. 11).
5. Ta av flakten fran den undre bygeln.
6. Borra ett hal vid markeringen (08mm) (Fig. 12).
7. Satt i 1 aller 2 vaggpluggar beroende pa behov.
8. Applicera skorstenens uphangningsbygel „G“ pa

vöggen intill taket (om en sādan finns skall den lilla öppingen på upphängningsbygeln sammanfalla med den markerade linjen på vöggen) och markera med en blyertspenna 2 hal, borra halen (Ø8mm) och satt i 2 vaggpluggar (Fig. 13).

1. Fixera skorstenens upphängningsbygel på vöggen med 2 skruvar 5 × 45 ~mm .
2. Hang upp flakten pa den andere bygeln.
3. Fixera fläkten definitiv på vöggen (OBLIGATORISKT!!) (Fig. 14).
4. Anslut ett avledningsrör (rör och rörklämmor biogas inte, skall inforskaffas separat) till anslutningsringen som sitter ovanpá utblåsenheten.

Rörets ande skall anslutas till en utsugningsanordning som leder ut matoset ur lokalen i det fall flakten skull anvandasom utblasversion. I det fall man onskar anvanda flakten som filterversion, skull luftavledaren F fixeras pa skorstenens uphangningsbygel och den andra性和 av roret anslutas till anslutningsringen p lauftavledaren F (Fig. 13- 15).

1. Utför den elektriska anslutningen.

Varning gäller endast modeller som ar avbildade i Fig. 1Q:

Fortsatt fran installationsmoment nr.23.

1. Applicera skorstensdelarna och fixera dem upptill med 2 skruvar (20a) på skorstenens upphängningsbygel „G" (20b) (Fig. 16).

Kontrollera att skorstensdelarna går att montera ned for att atkomliggöra utrymmet där lampan for optiska fibrer sitter.

Gäller endast modellen med kontrollpanelen placerad på skorstenen (Fig. 1L/17L - 1R/17R):

Tra kopplingsplattan som kommt是从 motorenheten genom oppningen på skorstenen fr'an insidan och utat (20c).

Utför anslutningen mellan kontrollpanelen och kopplingsplattan.

Varning! Kopplingsplattans centrum MASTESamanfalla med oppningen som gjorts pa anslutningsplinten som sitter pa kontrollpanelens baksida.

1. Dra ner den undre delen av skorstenen sa att den tacker utblasenheten och satt den i det särskilda sätet pa fläkten (Fig. 18).

2. Fixera den undre skorstensdelen med två skruvar (gäller endast modellen som År avbildad i Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P-1R/19R).

3. Gäller endast modeller som ar avbildade i Fig. 1Q:

Sattiskorstenssatsen iutblasenheten. Utfor de elektriska anslutningarna mellan de bada delarna (Fig. 9).
Fixera skorstenssatsen definitivt vid utblasenheten med skruvarna (konsultera figuren som galler den modell ni inforskaffat) (Fig. 8Q).

Varning! Kontrollera att den undre skorstensdelen

hakas fast pa den centrala bygeln (Fig. 20).

Fixera den övre delen av skorstenssatsen på upphängningsbygeln med 2 skruvar (Fig. 16).

Montera tillbaka kolftilrets ram och fettfiltret/n och kontrollera att fläkten fungerar korrekt.

Beskrivning av flakten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Lossningshandtag for fettfilter
4. Halogen lampa
5. Angskarm
6. Teleskopisk skorsten
7. Luftutslapp (används endast på filterversionen)
8. Belysningspunkter (gäller endast modellen som är avbildad i Fig. 1G).

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Funktion - Modell med Tryckknapppanel

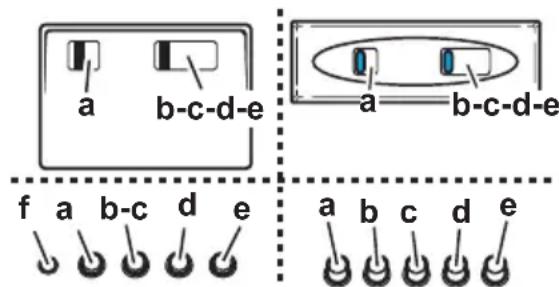

Beskrivning av kontrollpanelen och fläktens Funktion

A. Strömbrytare belysning ON/OFF.
B. Strömbrytare ON/OFF och val av hastighet 1 (vid små mangder ønga och matos)
B+C. Val av hastiget 2 (vid medelstora mangder anga och matos)
B+D. Val av hastiget 3 (vid stora mangder anga och matos)

a. ON/OFF belysning
b. OFF motorer
c.-d.-e.Lag utblaseffekt (c.),medelhog (d.),hog (e.).
f. Funktionslampa (där sādān ár befindlig).

OBS: Vassa modeller ar utrustade med endast en Utblaseffekt.

Varning: modeller med elektrisk ventil ar utrustade med 3 tangenter: (a) Belysning ON/OFF, (b) Stängning och (c) Oppning av den Elektriska Ventilen.

1. OFF-tangent for motorn
2. ON-tangent och val av motorns hastigkeit 1-2-3-1-2...
3. Lysdiod som indikerar Hastighet 1
4. Lysdiod som indikerar Hastiget 2 och fettfiltrets mattning (i det sistnamnda fallet avger lysdioden en blinkande signal - Se instruktionerna gallande rengoring av fettfiltren).

När fettfiltret rengjorts, skall tangent 1 tryckas in under cirka 3 sekunder tills systemet avger en akustisk signal (bip).

Lysdiod 4 upphor att blinka.

1. Lysdiod som indikerar Hastiget 3 och det aktiva kolfiltrets mättning (i det sistnamnda fallet avger lysdioden en blinkande signal - Se instruktionerna gällande byte av aktiva kolfilter).

After att ha rengjort ell erssatt det aktiva kolfiltret, skall tangent 1 tryckas in i cirka 3 sekunder tills systemet avger en akustisk signal (bip).

Lysdiod 5 upphor att blinka.

Varning! Lysdioden som signalerar kolfiltrets mattning ar avaktiverad.

Aktivera anordningen som signalerar kolfiltrets mättning på följande satt om ett aktivt kolfilter skall användas: tryck samtidigt på tangenterna 2 och 7 under 3 sekunder: till en böjan blinkar endast LYSDIOD 4, after 3 sekunder böjar även LYSDIOD 5 attblinka vilket indikerar att anordningen som kontrollerar kolfiltrets mättning ar aktiverad.

Vid avaktivering trycks de bada tangenterna in ingen: after 3 sekunder upphör LYSDIOD 5 att blinka och anordningen ar avaktiverad.

Vi rekommenderar att anecd nenna hastiget vid hoga koncentrationer av matos och odorer (till exempel vid tillagning av fisk ell er i samband med frityrkokning).

Intensivhastigheten fungerar i cirka 5 minuter varefter flakten atergar till tidigare vald hastighet (1 till 3),ller slas av automatiskt om ingen hastighet var vald. I det fall man onskar avbryta intensivlaget innan 5 minutes forflutit, trycker man in tangent 1 erler 2.

1. Tangent for avstängning av belysning
2. Tangent for tändning av belysning

I det fall eventuella funkientsstörningar uppstarkr skall dene elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur innan servicetjänst kontaktas. Om funkientsstörningen fortsätter, kontaktas servicekontoret.

A. OFF-tangent (Displayen ar släckt) / Stand by (lysdioden ar tänd på displayen) - tryck länger for att valja onskad Funktion.

B. ON/OFF-tangent for belysning

C. Tidsinställing av den valda hastigheten (visualiserar den valda hastigheten och en blinkande LYSDIOD pa displayens andere sida). Denna tangent gör det möjligt att programmera flaktens Funktion under en bestam'd tidsperioid:

20 minutes on Hastiget 1 ar vald.

15 minute om hastiget 2 ar vald
10 minutes om hastiget 3 ar vald
5 minute om intensivhastigheten P ar vald

D. - Displayen - visar:

• Hastighet (1-2-3-P),

• Behovet att rengöra fettfilter (indicator for fettfiltrens mättning - på displayen visas bokstaven F). Efter rengöring av fettfiltret skall tangent A tryckas in under cirka 3 sekunder. Bokstaven F släcks på displayen.

• Behovet att byta kolfilter (indikator for kolfilretrs mattning - pa displayen visas bokstaven C). After byte av kolfiltret, skall tangent A tryckas in under cirka 3 sekunder. Bokstaven C slacks pa displayen.
• Lysdioden nederst till hoger, indikerar nar den ar tand utan att blinka, att flakten ar redo att trada i Funktion (vantelage/stand by), en blinkande LYSDIOD indikerar att tidsinstallningen av den valda hastigheten ar aktiverad.

Varning! Indikatom for det aktiva kolfiltrets mättning ar normalt avaktiverad, gör på foljande satt für att aktivera den:

Ställ fläkten på OFF (displayen är släckt),

Tryck samtidigt pà tangenterna C och G under 3 sekunder.

Till en början visas bokstaven F på displayen (indikatorn for metallfettfiltrets mättning), after cirka 3 sekunder visas även bokstaven C (indicator for kolfiltrets mättning), vilket inebär attenna indicator har aktiverats.

For att avaktivera indikatorn upprepas operationen tills indikatorn C (indikerar kolftilrets mattning) slacks.

E. Tangent for att sanka hastigheten.
F. Tangent for att öka hastigheten.
G. Effekttangent for tidsbegransad intensivevakuering: flakten fungerar medenna hastiget i 5 fem minuter, direfter atergar den till tidigare valid hastiget.

Pá displayen visas bokstaven P och en blinkande punkt.

Funktionen kan avbrytas genom att trycka pa tangent A.

I det fall eventuella functionsstörningar uppstarkall dene elektriska anslutningen kopplas ifran under minst 5 sekunder

genom att kontakten dras ur innan servicetjänst kontaktas.

Om faktionsstörmingen fortssätter, kontakta servicekontoret.

Varning! Tryck på tangent A innan fläkten kopplas frän elnätet.

A. ON/OFF-tangent for belysning
B. OFF-tangent for motorn ("viloläge/stand by")
C. Tidsinställning av den valda hastigheten (visualiserar den valda hastigheten och en blinkande LYSDIOD nederst på displayen). Denna tangent gör det möjigt att lata fläkten fungera under en beständ tidssperiod:

20 minutes om fläkten staredhastigkeit 1
15 minutes om fläkten stär pât hastighet 2
10 minutes om fläkten staredhastigkeit 3
5 minuter om fläkten stared intensivhastiget P

D-Display -visar:

• Hastighet (1-2-3-P),
• Behovet att rengöra fettfiltren (indicator fettfiltrens mättning - bokstaven F visas pa displayen).

När fettfiltren rengjorts skall tangenten B tryckas ned under cirka 3 sekunder. Bokstaven F slocknar pa displayen.

• Behovet att byta kolfiltret (indikator für kolfiltrets mättning - bokstaven C visas på displayen).

After byte av kolfiltret, tryck ned tangenten B under cirka 3 sekunder.

Bokstaven C slocknar pa displayen.

• Lysdioden langst ner till hoger indikerar nar den ar tänd utan att blinda att fläkten ar redo for att sattas i Funktion (viloläge/stand by), en blinkande LYSDIOD indikerar att tidinställningen av den valda hastigheten ar aktiverad.

Varning! Indikatorn for det aktiva kolfittrets mättning ar normalt avaktiverad. För att aktivera denna skall tangenterna E och F tryckas ned samtidigt under 3 sekunder. Först tandsbokstaven F (indicator for mättning av metallfettfritt), och after cirka 3 sekunder tandäven bokstaven E (indicator for kolfittrets mättning). Detta innebär att ovan namnda indicator har aktiverats.

Vid avaktivering upprepas momenet tills indikatorn C (indikerar kolfilters mattning) stocknar

F - Tangent für att öka hastigheten fran "viloläge" (stand-by) till hastighet P.

Varning! Intensivhastigheten P págár i 5 minuter varefter fläkten automatiskt overgar till hastighet (utblaseffekt) 2.

I handelse av eventuella Funktionstörningar, skall fläkten kopplas ifrán det elektriska nätet genom att man drar ur kontakten under minst 5 sekunder innan det teknsika servicekontoret kontaktas.

Kontakta servicekontoret i det fall funktionsstörningen fortssätter.

Varning! Tryck på tangenten A innan fläkten kopplas från det elektriska nätet.

Aktiverar och avaktiverar timern.

Automatisch avstängning med den fungerande hastigheten.
5- Reset av indikatorn for kolfitrens mattning

När lysdioden F tänds skall kolfrett tvattas aller bytas ut.

After byte av kolfiltret, tryck under minst 3 sekunder, lysdioden F slocknar vilket indikerar att indicatorn for kolfiltrets mattning ar Återställd.

I handelse av eventuella Funktionstörningar, skall fläkten kopplas ifrán det elektriska nätet genom att man drar ur kontakten under minst 5 sekunder innan det teknska servicekontoret kontaktas.

Kontakta servicekontoret i det fall funktionsstörningen fortssätter.Elektronisk modell med sensor

T1 - On/Off-tangent für fläkten

T2 -Tangent for periodisk okning av motorhastigheten.

Genom att trycka in tangenten en forsta gang aktiveras hastighet 1. Varje hastighet representeras av en tand Lysdiod (1-2-3). När intensivhastigheten fungerar blinkar Lysdiod 4.

After 5 minutes går fläkten over frän intensivhastigheten till hastighet 2. Om tangenten T2 trycks ned innan 5 minutes Förflutit ätergår fläkten till hastighet 1.

T5 -On/Off belysning

Varningssignalforfiltret

(funktionen ar aktiverad nar flakten ar pascalen): Fettfiltrets varningssignal aktiveras after 80 Funktionstimmar (Lysdiod 1 blinkar). Kolfiltrets varningssignal aktiveras after 320 Funktionstimmar (Lysdiod 2 blinkar). I det fall fett- och kolftilrens varningssignaler aktiveras samtidigt, blinkar Lysioderna 1 och 2 vaxelvis.

Tryck ned tangenten T4 under 3 sekunder till Lysdioden 1 stocknar (fettfilter). I det fall bada filtrns (fett- och kolfilter) varmingssignaler ar aktiverade upprepas oven beskrivna forfarande: genom att tryckaed tangenten T4 en forsta gang slocknar Lysdioderna 1 och 2 som blinkar vaxelvis, omedelbart darefter borjar Lysdioden 2 att blinka igen: tryck aterigen ned tangenten T4 under 3 sekunder. En akustisk signal luder varje gang ett moment har slUTForts.

Aktivering av kolftilrets varningsssignal:

Fläkten levereras med endast fettfiltrets varningssignal aktiverad. För aktivering av kolfiltrets varningssignal, ställ fläkten på Off, tryck ned tangenterna T2 och T4 under 3 sekunder. De blinkande Lysdioderna 1 och 2 indikerar att aktiveringen sluförts. För avaktivering av kolfiltrets varningssignal, upprepa forfarandet (fläkten skall alltid sta på Off). En akustisk signal ljuder varje gäng ent moment har sluförts.

Automatisk kalibrering:

systemet utfor en automatisk kalibrering var 30 minut cirka (kalibrering av sensorernas Funktionspanometrar).

Manuell kalibrering:

När fläkten stared på Off, tryck under cirka 3 sekunder ned tangenterna T3 och T4 tills en akustisk signal lijuder.

for aktivering av den automatisch fonctionen, tryck på tangenten T3: Lysdioden 4 tands. För att ätergå till den manuella fonctionen, tryck på tangenten T1, T2 eller T3.

Sensortest:

testet äger rum kontinuierigt under den automatiska Funktionen. I handelse av att fel blinkar alla lysdioder: i detta fall Återgår man till den manuella Funktionen genom att trycka på tangenterna T1, T2 eller T3.

Val av spishäll:

detta forfarande optimizer flaktens automatiska Funktion: med flakten stalld på Off, tryck ned tangenterna T2 och T3 under cirka 3 sekunder tills den typ av spishäll som används für tillfallet visualiseras:

gassipshäll - Lysdioden 1 ar tand

induktionshall - Lysdioden 2 ar tand

elektrisk spishäll - Lysdioden 3 ar tänd.

Välj önskad typ av spishäll genom att trycka på T2,tryck därefter samtidigt ned T2 och T3 under 3 sekunder tills en akustisk signal ljuder. Därefter slas fläkten av.

Gasspishällen ar flaktens default-status.

Varning: detta ingrepp skull utforas när flakten startas for forsta gangen.

Underhãll

Varning! Gör alltid fläkten strömlös innanlevision typ av underhällarsarbete aller rengöring inleds genom att slå ifràn bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med samma underhállsinterval som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominner slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medföra brandrisk. Följ därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande underhall erer att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ darüber ovanstäende instruktioner noga.

Fettfilter

Fig. 2

Filtret skall rengöras en gang i帽子en (eller när indikatorn for filtres mattning - om sādan finns pa er modell - anger att detta ar nödvändigt), med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvattiskmakin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtrets uppsningsformaga.

När filtret skall monteras ur drar man i handtaget B som lossas med hjälp av en fjader.

Kolfilter (gäller endast filterversionen)

Fig. 3

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Kolfiltret kan tvattas varannan mänad (eller nar indikatorn for filtres mättning - om södan finns på er modell - anger att detta ar nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65^ (om filret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ungnen med 100^ i 10 minuter.

Byt ut dynan var tredje ar och varje gang filten skadats.

Byt ut dynan vart tredje ar och varje gang filten skadats.

Avlagsna filterhällaren genom att vrida rattarna (g) som fixerar filtrei flakten i 90^ . Satt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det harfor avsedda sätet (j).

Det ar även möjtigt att använda ett traditionell kolfilter som inte kan rengöras eller Återanvändas och som)därfor skall bytas ut var 3-4 manad.

Kolfilters ram och dyna ar sammanfogade och den eventuella ram som foljer med flakten skall darrfor inte anvandas.

Vid användning sats filtret i det härfor avsedda sätet och fixeras med härfor avsedda anordningar.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrorn dem.

Gäller endast modellen som ar avbildadi Fig. 1E + Fig.4E:

1. Tryck in plafonden och slapp upp den sa att den öppnas.

2. Ersatt den skadade lampan.

Använd endast halogenlampor max. 20W (G4), och var noga med att inte vidröra lamporna med händerna.

1. Stäng plafondenigen (fixeras genom fasttryckning).

Gäller endast modellerna som ar avbildade i Fig. 1N/O + Fig. 4N/O:

1. Skruva ur plafonden.

2. Ersatt den skadade lampan.

Använd endast halogenlampor max. 20W (G4), och var noga med att inte vidröra lamporna med händerna.

1. Skruva tillbaka plafonden.

Gäller endast modellerna som ar avbildade i Fig.1+Fig.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Avlagsna skyddet med hjalp av en liters platt skruvmejsel eller liknande verktyg.

2. Ersatt den skadade lampan.

Använd endast halogenlampor max. 20W (G4), och var noga med att inte vidröra lamporna med händerna.

1. Stäng plafondenigen (fixeras genom fasttryckning).

Gäller endast modellen som ar avbildadi Fig. 1J/4J - 1R/4R:

1. Ta ur lampan genom att lirka med en liters platt skruvmejsel vid kanten.

2. Avlagsna lampan som skall ersattas och satt i en lampa med 12V 20W 30^ 035 GU4.

3. Montera dennya lampan genom att folja instruktionerna ovan i omvänd ordning.

Gäller endast modellen som ar avbildad i Fig. 1G + Fig. 5G:

1. Montera ned skorstensdelarna: avlagsna de bada skruvarna (20a) som fixerar den övre skorstensdelen på uphangingsbygeln „G" (Fig. 16).

2. Avlagsna boxen „q“: avlagsna skruven „r“ som fixerar den på fläkten.

3. Avlagsna lamphällaren „s“: skruva ur skruven „t“ som fixerar den i lamphuset.

4. Ta ur den trasiga lampan.

Använd endast halogenlampor PHILIPS av typen 14515 (GX 5.3) 12V - 75W.

1. Satt tillbaka och fixera lamphallarna „s" och boxen „q" och montera tillbaka skorstensdelarna.

Gäller endast modellen som ar avbildad i Fig. 1K + Fig. 4K:

Vissa versioner avenna flakt ar utrustade med glodlampor max. 40W (E14), avlagsna plafonden for att komma at lamphuset och ersatt lamporna.

Gäller endast modellen som ar avbildad i Fig. 1L + Fig. 6L:

1. Fäll upp fronten „v“ på vilken plafonden ar placerad (Fig. 6L) och häll samtidigt upp plafonden „z“ med handen.

2. Ersatt den trasiga lampan med en lampa som har sama teknska egenskaper.

Varning! For att garantera samba lijuskvalitet, rekommenderar vi att alltid anzanda samba typ av lampor:

Neonlampa Philips 13W Serienr. 8711500644305.

Se till att den transparenta delen av lampan ar vänd inàt for att garantera en korrekt spridning avljuset.

1. Byte av starter:

Använd en starter som har sama teknska egenskaper.

Rekommenderad Starter: Använd en starter Philips S10.

1. Montera tillbaka plafonden och fronten i omvänd ordning i forhällande till nedmonteringen.

Gäller endast modellen som ar avbildad i Fig. 1M + Fig. 7M:

1. Avlagsna fettfiltren.

2. Avlagsna plafonden genom att skruva ur de 3 skruvarna som fixerar den pa flakten (hall fast plafonden for att undvika att den faller ner).

3. Ersatt den trasiga lampan med en lampa som har sama teknska egenskaper.

Byte av starter:

Använd en starter som har sama teknskaegenskaper.

Rekommenderad Starter: Använd en starter Philips S10.

1. Montera tillbaka plafonden och fettfiltren i omvänd ordning i forhällande till nedmonteringen.

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det teknska servicekontoret.
