MODE D'EMPLOI Origo A200 DOMETIC

Bedienungsanleitung . . . . . . . . . . . . . . . . . 18

Cuisinières à alcool

Notice d’utilisation . . . . . . . . . . . . . . . . . . .29

Hornillos de alcohol

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service

et conservez-le. En cas de passer le produit, veuillez le transmettre au

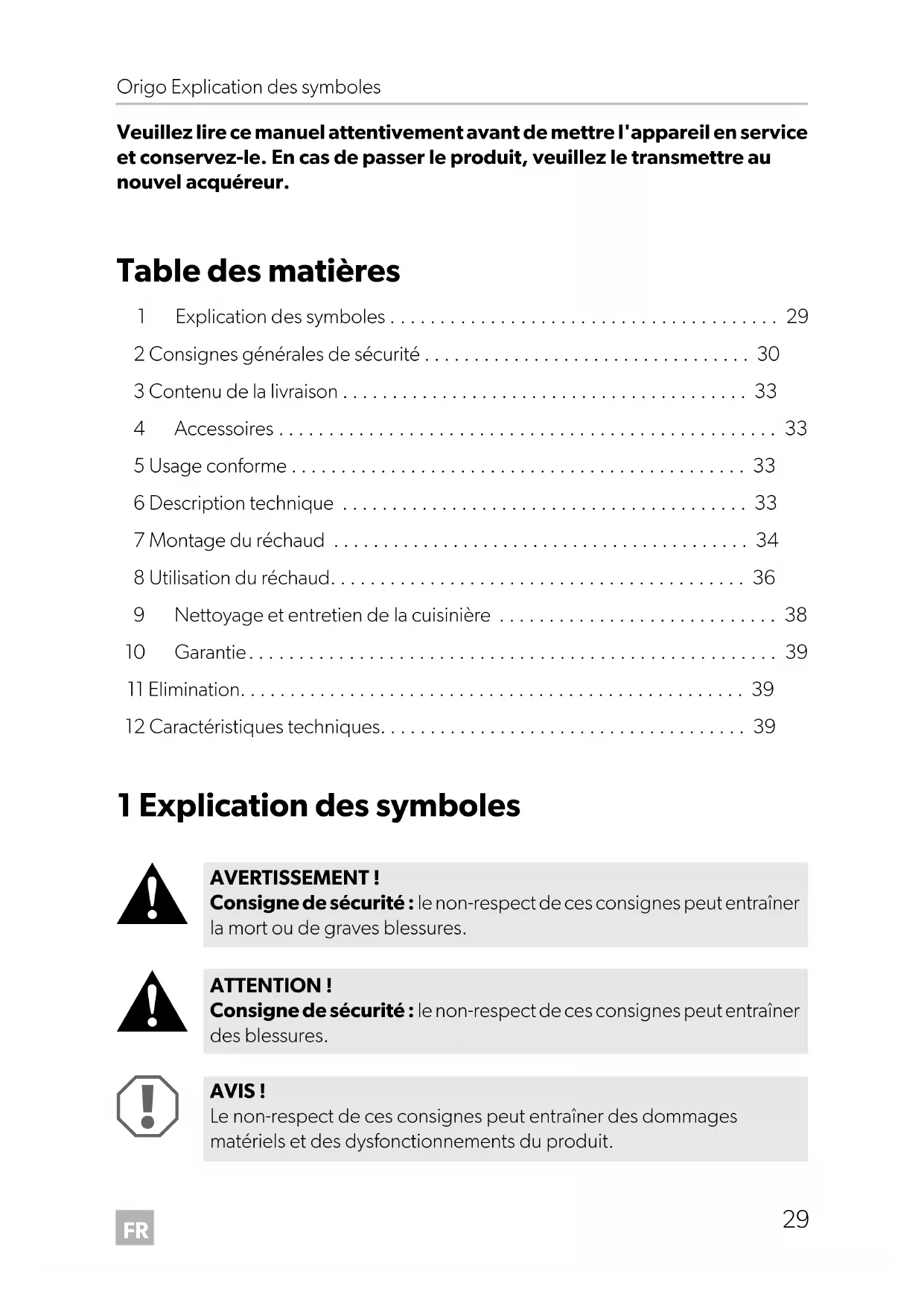

1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2 Consignes générales de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3 Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4 Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5 Usage conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

6 Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7 Montage du réchaud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

8 Utilisation du réchaud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

9 Nettoyage et entretien de la cuisinière . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

10 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

11 Elimination. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

12 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Consigne de sécurité : le non-respect de ces consignes peut entraîner

la mort ou de graves blessures.

Consigne de sécurité : le non-respect de ces consignes peut entraîner

Le non-respect de ces consignes peut entraîner des dommages

matériels et des dysfonctionnements du produit.

Origo-A100-A200--O-16s.book Seite 29 Freitag, 18. Mai 2018 10:40 10FR Consignes générales de sécurité Origo

2 Consignes générales de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des sollicitations mécaniques et une tension de raccordement incorrecte ayant

endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du

• une utilisation différente de celle décrite dans la notice

2.1 Sécurité générale

• Utiliser uniquement de l’alcool dénaturé. Ne pas employer d’autres

combustibles tels que : essence, diesel, méthanol, propane ou allu-

meur de charbon de bois.

• Danger d’asphyxie !

Avant de mettre l’appareil en marche, s’assurer que le lieu d’utilisation

est suffisamment aéré.

• Placer un extincteur de classe A (pour feux alimentés par alcool) à

S’assurer que l’extincteur est vérifié régulièrement par un personnel

• Ne laissez pas des personnes (enfants compris) incapables d’utiliser le

produit de manière sûre, en raison de déficiences physiques, senso-

rielles ou mentales ou de leur manque d’expérience ou de connais-

sances, utiliser ce produit sans surveillance.

• Utilisez la cuisinière aux fins pour lesquelles elle a été conçue.

REMARQUE Informations complémentaires sur l'utilisation du produit.

Origo-A100-A200--O-16s.book Seite 30 Freitag, 18. Mai 2018 10:40 10FR Origo Consignes générales de sécurité

2.2 Précautions de sécurité lors de la manipulation

• Maintenez toutes les substances inflammables hors de portée des

appareils de chauffage et de cuisine, ainsi que des sources de lumière

• Gardez l'alcool dans des récipients adéquats uniquement et à une dis-

tance suffisante de la cuisinière.

• Eliminez toutes les sources potentielles d'étincelles et de flammes de

l'endroit où ont lieu le stockage et le remplissage de l'alcool.

• Ne remplissez jamais les réservoirs tant qu'ils se trouvent dans la cuisi-

nière. Ne versez jamais de combustible dans les orifices des brûleurs

sur le dessus de la cuisinière (fig. 1, page 3).

• Le débordement ou le déversement d'alcool ainsi que les objets très

chauds peuvent causer de graves brûlures.

• L'alcool dénaturé brûle avec une flamme pratiquement invisible, ce

qui peut causer de grands dommages avant même que le danger soit

• Nettoyez immédiatement tout alcool renversé afin d'éviter une

combustion incontrôlable.

• Ne fumez pas durant la manipulation d'alcool ou l'utilisation de la

• Remplissez le réservoir uniquement jusqu'à son niveau maximum.

L'alcool se dilate dans le réservoir lorsqu'il est chauffé. Un surplus

d'alcool peut causer une combustion incontrôlable à l'intérieur de la

2.3 Utilisation de l'appareil en toute sécurité

• Utilisez de longues allumettes ou de longs dispositifs d'allumage pour

Retirez rapidement votre main dès que le brûleur s'allume.

• Portez des vêtements appropriés lors de l'utilisation de la cuisinière.

Ne portez pas de vêtements pouvant s'enflammer.

Origo-A100-A200--O-16s.book Seite 31 Freitag, 18. Mai 2018 10:40 10FR Consignes générales de sécurité Origo

• Laissez la cuisinière refroidir à la température ambiante avant de la tou-

cher avec les mains nues.

• Dans la zone à proximité de la cuisinière et de ses composantes, évitez

la présence de graisse, d'huile, de substances alcoolisées, de plas-

tique ou de tissus inflammables (par exemple rideaux, serviettes,

ustensiles de cuisine).

• Utilisez uniquement des casseroles et poêles de diamètre maximal

23 cm (9"). Les casseroles et poêles doivent être suffisamment

grandes pour couvrir l'élément chauffant. L'utilisation d'ustensiles

trop petits expose une partie de l'élément chauffant au contact direct

et peut provoquer l'inflammation de tissus.

Des ustensiles de taille adéquate améliorent également l'efficacité de

• Lors de l'utilisation, assurez-vous que la position des casseroles et

poêles est sûre. Il est recommandé d'utiliser des grilles pour casse-

roles (fig. 2 2, page 3, accessoire).

• Ne laissez jamais les poignées des casseroles dépasser du bord de la

cuisinière. Placez les poignées des casseroles vers l'intérieur de la cui-

sinière, sans qu'elles se trouvent non plus au-dessus d'autres brûleurs.

Cela minimise le risque de débordement, d'inflammation de maté-

riaux inflammables et/ou de brûlures graves.

• Soyez prudent lors du chauffage de graisse ou d'huile. La graisse et

l'huile peuvent s'enflammer lorsqu'elles sont exposées à des tempé-

• Utilisez des chiffons secs pour éviter la formation de vapeur. N'utilisez

pas de serviettes à la place des chiffons spéciaux de cuisine, car elles

pourraient s'enflammer.

• Ne laissez jamais la cuisinière sans surveillance pendant qu'elle fonc-

tionne. Les casseroles peuvent provoquer de la fumée et des incen-

dies si elles débordent.

• Mettez le bouton de contrôle du brûleur (fig. 2 1, page 3) sur arrêt

avant de retirer la casserole.

•N’utilisez pas le réchaud comme appareil de chauffage.

Origo-A100-A200--O-16s.book Seite 32 Freitag, 18. Mai 2018 10:40 10FR Origo Contenu de la livraison

3 Contenu de la livraison

• Manuel d'utilisation

Les réchauds Origo sont des réchauds à alcool non pressurisés. Le réchaud ne doit

être utilisé qu’à l’extérieur pour la cuisson des aliments.

6 Description technique

La cuisinière est en acier inoxydable et fonctionne selon le principe d'absorption. Le

réservoir a une capacité de 1,2 l. De l'alcool dénaturé est utilisé comme combus-

tible. Le brûleur est allumé au moyen de longues allumettes ou d'un allume-

L'alcool est absorbé dans un matériau ininflammable dans le réservoir. La cuisinière

ne comporte pas de vannes ou de conduites d'essence susceptibles de provoquer

des fuites, ni d'autres composants exigeant un entretien régulier. Description N° d'articleA100 A200Couvercle de verre 9103303992 9103303991Grille pour casseroles 9103303982Réservoir 9103303993 AVERTISSEMENT !

L’appareil doit être utilisé exclusivement à l’extérieur.

Origo-A100-A200--O-16s.book Seite 33 Freitag, 18. Mai 2018 10:40 10FR Montage du réchaud Origo

6.2 Spécifications pour les variantes de l'appareil

Différentes versions de cuisinières sont disponibles.

• A100: une unité de brûleur

• A200 : double unité de brûleur

La version de votre appareil est indiquée par le numéro d'article sur la plaque signa-

létique située sur le côté droit de la cuisinière.

6.3 Eléments de commande

Eléments de commande pour l'utilisation de l'appareil avec de l'alcool

dénaturé (fig. 2, page 3) :

Vous pouvez installer le réchaud dans le plan de travail de votre cuisine extérieure.

7.1 Sélection du lieu d'installation

Pour la sélection de l’emplacement de montage, tenez compte des instructions

• Sélectionnez un emplacement extérieur bien ventilé pour l’appareil.

• Veillez à une distance minimale (fig. 5, page 5) de

– 50 mm par rapport aux parois latérales et arrière

– 750 mm entre l’élément de bobine du réchaud et la surface horizontale au-

• S’il y a un courant d’air sur l’emplacement de montage, fixez une protection sup-

plémentaire contre le vent. N° Description1 Bouton de contrôle réglable en continuTournez dans le sens contraire des aiguilles d'une montre pour augmenter la flamme du brûleur2 Grille pour casseroles (accessoire) AVERTISSEMENT !

L’appareil doit être utilisé exclusivement à l’extérieur.

Origo-A100-A200--O-16s.book Seite 34 Freitag, 18. Mai 2018 10:40 10FR Origo Montage du réchaud

• N’installez pas le réchaud sous des armoires suspendues.

Dans le cas contraire, vous risquez de vous brûler en passant par dessus le

• N’utilisez pas l’appareil dans des zones potentiellement explosives.

7.2 Installation de la cuisinière

➤ Découpez un trou rectangulaire dans le comptoir de cuisine (dimensions : voir

➤ Ouvrez le couvercle et enlevez les réservoirs (voir chapitre « Retrait du bidon »,

➤ Ouvrez les charnières à l'arrière de la cuisinière.

➤ Placez la cuisinière comme indiqué à la fig. 3, page 4.

➤ Marquez les trous à percer.

Utilisez les trous de fixation de la charnière comme gabarit.

➤ Pré-percez les trous dans le comptoir là où se trouvent les marquages.

➤ Fixez la cuisinière en vissant des vis à tête fraisée à travers chacun des trous de

perçage de la charnière (fig. 4 2, page 4).

➤ Installez le caisson magnétique à l'avant de la découpe (fig. 3 1, page 4).

➤ Placez un extincteur de classe B1 à portée de main.

AVIS ! Danger d'endommagement de l'appareil !

Avant de percer des alésages, assurez-vous qu'aucun câble électrique

ou autre pièce du véhicule ne puisse être endommagé par perçage,

Modèle Dimensions (L x p x h)

8Utilisation du réchaud

8.1 Remplissage avec de l'alcool dénaturé

➤ Tournez le bouton de commande sur la position OFF pour fermer tous les brû-

➤ Assurez-vous que le réchaud a refroidi à température ambiante.

➤ Ouvrez le dessus du réchaud (fig. 6, page 5).

En mode de fonctionnement, le verrou flexible (fig. 7 1, page 6) est verrouillé dans

la découpe du levier de sécurité (fig. 7 2, page 6).

➤ Poussez le verrou (fig. 8 1, page 6) dans le sens de la flèche et tournez le levier

(fig. 8 2, page 6) dans le sens des aiguilles d’une montre (fig. 9, page 6).

➤ Lorsque le verrou (fig. 0 1, page 6) est à la verticale, poussez-le en direction de

✓ Le bidon est débloqué.

Remplissage avec de l'alcool à brûler

➤ Vérifiez que l'ouverture du réservoir ne présente ni feu ni incandescence.

➤ Avant le remplissage, assurez-vous que le réservoir est assez froid pour que vous

puissiez le saisir à mains nues.

➤ Tenez le réservoir à l'envers (fig. a, page 6).

➤ Versez l'alcool dénaturé par l'ouverture des réservoirs, au travers du treillis métal-

La capacité maximale par réservoir ne doit pas dépasser 1,2 l.

Ne versez jamais de carburant dans les ouvertures du brûleur dans le

haut du réchaud (fig. 1, page 3).

Le surremplissage, l’alcool renversé et les objets chauds peuvent causer

Origo-A100-A200--O-16s.book Seite 36 Freitag, 18. Mai 2018 10:40 10FR Origo Utilisation du réchaud

➤ Vérifiez le niveau de combustible en renversant le réservoir verticalement

Maintenez-le dans cette position pendant 20 s pour vous assurer qu'il n'est pas

trop rempli. De plus, au cas où le réservoir a été trop rempli par inadvertance,

vous pouvez vider le surplus de combustible.

✓ Le niveau maximal de combustible est atteint quand celui-ci est visible au fond de

➤ Essuyez l'alcool éventuellement renversé à l'extérieur du réservoir.

Mise en place du réservoir

➤ Faites glisser le réservoir jusqu'à la butée dans l'appareil de sorte que le support

la bloque (fig. c 1, page 7).

➤ Afin de bloquer le support (fig. d 1, page 7), appuyez dessus en direction de la

flèche et tournez en même temps la protection (fig. d 2, page 7) dans le sens

contraire des aiguilles d'une montre, jusqu'à ce que le support (fig. d 1,

page 7) s'enclenche.

8.2 Allumage de la cuisinière

➤ Tournez le bouton de réglage.

✓ Le brûleur est ouvert.

➤ Allumez la cuisinière en tenant une longue allumette ou un allume-gaz devant

l'ouverture du brûleur (fig. e, page 7).

➤ Ajustez la flamme de manière à ce qu'elle ne dépasse pas le bord de la casserole.

➤ Réglez la puissance désirée à l'aide du bouton.

REMARQUE La cuisinière fonctionne même si le réservoir n'est pas rempli au

maximum de sa capacité.

Pour l'allumage, utilisez de longues allumettes ou un allume-gaz.

Retirez rapidement vos mains dès que le brûleur est allumé.

Origo-A100-A200--O-16s.book Seite 37 Freitag, 18. Mai 2018 10:40 10FR Nettoyage et entretien de la cuisinière Origo

8.3 Extinction de la flamme

➤ Tournez le bouton de contrôle pour le placer en position Arrêt.

✓ Le brûleur est fermé.

➤ Attendez environ cinq secondes.

➤ Tournez le bouton sur la position maximale pour vous assurer que la flamme est

✓ Le brûleur est ouvert.

➤ Tournez le bouton de contrôle pour le placer en position Arrêt.

✓ Le brûleur est fermé.

➤ Attendez que la cuisinière ait complètement refroidi avant de replacer le cou-

vercle en verre (accessoire), si vous en possédez un.

9 Nettoyage et entretien de la cuisinière

➤ Retirez la grille du dessus de la cuisinière.

➤ Nettoyez le dessus de la cuisinière. En particulier, éliminez avec soin la graisse et

l'huile qui y adhèrent.

➤ N'utilisez jamais de nettoyeur à vapeur pour nettoyer la cuisinière.

REMARQUE Si la cuisinière ne s'est pas encore refroidie depuis l'utilisation

précédente, il est possible que le brûleur s'allume mais s'éteigne

ensuite immédiatement. Dans ce cas, soufflez dans l'ouverture du

brûleur afin de dissiper la vapeur.

Ensuite, allumez la cuisinière en suivant la description ci-dessus.

N'employez pas d'objets coupants ou pointus pour le nettoyage, ils

pourraient endommager l'appareil.

Origo-A100-A200--O-16s.book Seite 38 Freitag, 18. Mai 2018 10:40 10FR Origo Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous

adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du

présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la

• une copie de la facture avec la date d'achat,

• le motif de la réclamation ou une description du dysfonctionnement.

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet

M Lorsque vous mettrez votre produit définitivement hors service, informez-

vous auprès du centre de recyclage le plus proche ou auprès de votre

revendeur spécialisé sur les prescriptions relatives au retraitement des

12 Caractéristiques techniques Origo A100 Origo A200N° d'article : 9103303935 9103303937Nombre de brûleurs : 1 2Durée de combustion : approx. 4,5 hPuissance du brûleur : 2000 WDurée pour faire bouillir 1 l d'eau : 10 minCapacité du réservoir : 1,2 l Dimensions (L x h x p) : 270 x 160 x 365 mm 500 x 160 x 365 mm Poids : 3,5 kg 7 kg
