Origo A200 - Kuchenka DOMETIC - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka alkoholowa
Marka	Dometic
Model	Origo A200
Liczba palników	2
Wymiary (dł. x wys. x gł.)	500 x 160 x 365 mm
Waga	7 kg
Pojemność zbiornika	1,2 l
Czas spalania	Około 4,5 godziny
Moc na palnik	2000 W
Czas wrzenia (1 litr wody)	10 minut
Zasilanie	Alkohol denaturowany
Zastosowanie	Tylko na zewnątrz
Materiał	Stal nierdzewna
Rodzaj zapłonu	Długie zapałki lub zapalarka gazowa
Regulacja płomienia	Pokrętło regulacji (ciągłe)
Akcesoria w zestawie	Szklana pokrywa (opcjonalna), ruszt do garnków (opcjonalny), zapasowy zbiornik (opcjonalny)
Konserwacja i czyszczenie	Czyścić miękką ściereczką; nie używać myjki parowej
Bezpieczeństwo	Używać gaśnicy klasy B1; nie używać wewnątrz; nie palić podczas napełniania
Części zamienne i naprawialność	Części dostępne (ref. patrz instrukcja); zbiornik wyjmowalny; brak zaworów i przewodów
Gwarancja	Gwarancja ustawowa

Często zadawane pytania - Origo A200 DOMETIC

Jak napełnić zbiornik alkoholem denaturowanym?

Upewnij się, że kuchenka jest wyłączona i zimna. Wyjmij zbiornik, przesuwając zamek, następnie wlej alkohol przez otwór metalowej siatki, aż będzie widoczny na dnie otworu (max. pojemność 1,2 l). Wytrzyj wszelkie rozlania przed ponownym włożeniem zbiornika.

Jak zapalić kuchenkę Origo A200?

Obróć pokrętło regulacji, aby otworzyć palnik, a następnie użyj długiej zapałki lub zapalarki gazowej przed otworem palnika. Ustaw płomień za pomocą pokrętła.

Jakie są podstawowe środki ostrożności?

Używaj wyłącznie alkoholu denaturowanego. Nigdy nie napełniaj zbiornika, gdy jest gorący. Umieść gaśnicę klasy B1 w zasięgu ręki. Używaj kuchenki tylko na zewnątrz, w dobrze wentylowanym miejscu.

Jakich naczyń używać na kuchence?

Używaj garnków i patelni o maksymalnej średnicy 23 cm (9 cali). Uchwyty muszą być skierowane do wewnątrz, aby uniknąć ryzyka zapłonu.

Jak bezpiecznie zgasić kuchenkę?

Obróć pokrętło regulacji do pozycji Wyłączony. Odczekaj pięć sekund, a następnie obróć krótko do pozycji maksymalnej, aby sprawdzić, czy płomień jest zgaszony, po czym wróć do pozycji Wyłączony.

Jak czyścić i konserwować kuchenkę?

Zdejmij ruszt i wyczyść górną część miękką ściereczką. Dokładnie usuń pozostałości tłuszczu. Nigdy nie używaj myjki parowej ani ostrych przedmiotów.

Gdzie mogę używać kuchenki Origo A200?

Ta kuchenka jest przeznaczona wyłącznie do użytku na zewnątrz. Umieść ją w dobrze wentylowanym miejscu, co najmniej 750 mm pod dowolną poziomą powierzchnią i 50 mm od ścian.

Jaki jest czas spalania przy pełnym zbiorniku?

Przy pełnym zbiorniku (1,2 l) czas spalania wynosi około 4,5 godziny przy pełnej mocy.

Co zrobić, jeśli palnik zgaśnie zaraz po zapłonie?

Może się to zdarzyć, jeśli kuchenka jest jeszcze ciepła. Dmuchnij w otwór palnika, aby rozproszyć parę, a następnie zapal ponownie zgodnie z normalną procedurą.

Jak transportować lub przechowywać kuchenkę?

Upewnij się, że kuchenka jest całkowicie schłodzona, a zbiorniki są opróżnione lub dobrze zamknięte. Przechowuj ją w suchym i zabezpieczonym przed warunkami atmosferycznymi miejscu.

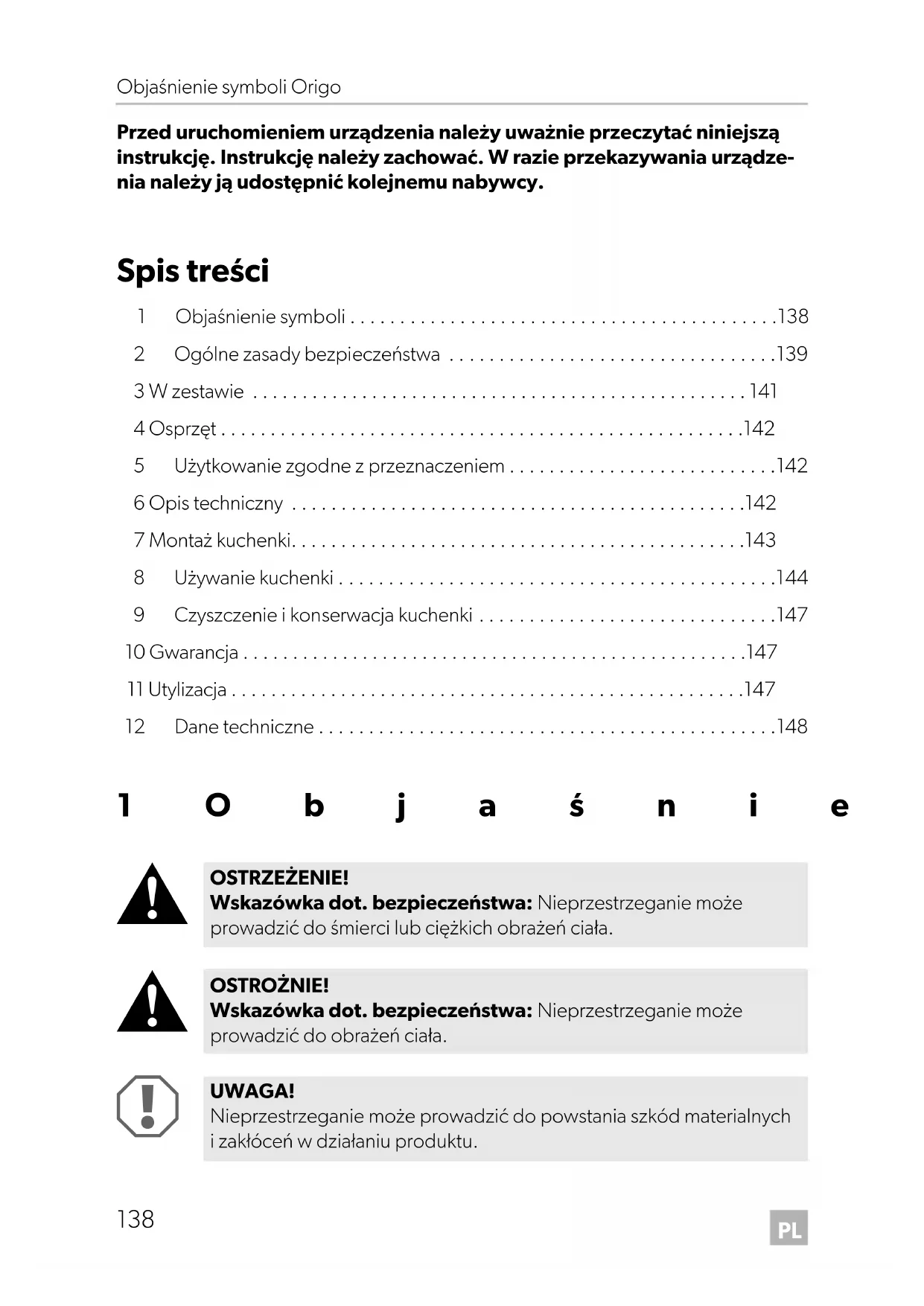

INSTRUKCJA OBSŁUGI Origo A200 DOMETIC

Instrukcja obsługi 138

SK

Liehové varice

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

Spis treści

1 Objaśnienie symboli 138 2 Ogólne zasady bezpieczeństwa 139 3 W zestawie 141 4 Osprzęt 142 5 Użytkowanie zgodne z przeznaczeniem 142 6 Opis techniczny 142 7 Montaż kuchenki 143 8 Używanie kuchenki 144 9 Czyszczenie i konserwacja kuchenki 147 10 Gwarancja 147 11 Utylizacja 147 12 Dane techniczne 148

1 Objaśnienie

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacja uzupełniająca dot. obsługi produktu.

2 Ogólne zasady bezpieczeństwa

Producent nie odpowiada za szkody spowodowane:

• uszkodzeniami produktu wywołanymi czynnikami mechanicznymi i nieprawidłowym zasilaniem - zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

2.1 Podstawowe bezpieczeństwo

OSTRZEŻENIE!

• Używać wyłącznie spirytusu. Nie używać innych paliw, takich jak benzyna, olej napędowy, metan, propan czy płynna rozpałka do grilla.
• Niebezpieczeństwo uduszenia!

Przed włączeniem urządzenia upewnić się, że w pomieszczeniu występuje wystarczająca wentylacja.

• Umieścić w zasięgu gaśnicę klasy A (do pożarów powodowanych przez spirytus). Zadbać o regularne sprawdzanie gaśnicy przy specjalistach.
• Osoby (w tym dzieci), które ze względu na zdolności fizyczne, sensoryczne lub umysłowe albo ze względu na brak doświadczenia lub wiedzy nie są w stanie bezpiecznie używać produktu, nie mogą go używać bez nadzoru lub instruktażu odpowiedzialnej osoby.

UWAGA!

• Używać kuchenki wyłącznie zgodnie z jej przeznaczeniem.

2.2 Bezpieczeństwo podczas obchodzenia się ze spirytusem denaturowanym

OSTRZEŻENIE!

• Łatwopalne materiały trzymać z dala od urządzeń grzejnych i kuchenek oraz innych źródeł światła i ciepła.
• Przechowywać spirytus denaturowany wyłącznie w odpowiednich zbiornikach i w wystarczającej odległości od kuchenki.
• Usunąć wszystkie źródła iskier lub płomieni z sąsiedztwa przechowywania lub wlewania spirytusu.
• Nigdy nie napełniać mis palnika w kuchence. Nigdy nie wlewać spirytusu przez otwory palnika w osłonie (rys. 1, strona 3).
• Przelanie lub rozlanie spirytusu denaturowanego oraz gorące przedmioty mogą być przyczyną silnych poparzeń.
• Ponieważ spirytus pali się prawie niewidocznym płomieniem, znaczne szkody mogą wystąpić przy spostrzeżeniu zagrożenia.

UWAGA!

• Natychmiast wycierać rozlany spirytus, aby usunąć zagrożenie pożarem.
• Podczas obchodzenia się ze spirytusem lub podczas pracy przy kuchence nie palić.
• Misę palnika napełniać jedynie do maksymalnego poziomu. Podgrzany spirytus denaturowany ulega rozciąganiu w misie palnika. Przelewający się spirytus powoduje niekontrolowane spalanie w kuchence.

2.3 Bezpieczeństwo podczas eksploatacji urządzenia

OSTROŻNIE!

• Używać długich zapałek lub odpowiedniej zapalarki. Po zapaleniu palnika szybko cofnąć rękę.
• Podczas używania kuchenki należy nosić odpowiednią odzież. Nie nosić luźno zwisających ubrań, które mogą się zapalić.

UWAGA!

• Przed dotknięciem kuchenki gołymi rękami zaczekaj, aż ostygnie ona do temperatury otoczenia.
• Otoczenie kuchenki należy utrzymywać w stanie wolnym od tłuszczu, substancji alkoholowych, plastiku i łatwopalnych materiałów (na przykład zasłon, ręczników, przyborów kuchennych).
• Używać wyłącznie garnków i patelni z równym dnem o średnicy maksymalnie 23 cm (9 cali). Garnki i patelnie muszą być na tyle duże, aby zakrywały element grzejny. W przypadku użycia zbyt małego garnka lub zbyt małej patelni część elementu grzejnego jest odkryta, co może spowodować zapłon elementów odzieży. Ponadto garnki i patelnie o odpowiedniej wielkości zwiększają ekonomiczność.
• Podczas gotowania uważać, aby garnki i patelnie były bezpiecznie ustawione. Zaleca się używanie uchwytów do garnków (rys. 2 2, strona 3, Osprzęt).
• Nie pozwól, aby uchwyty garnków lub patelni wystawały nad kuchenką. Obrócić uchwyty do wewnątrz — tak, aby nie znajdowały się nad innymi palnikami. Zmniejsza to ryzyko rozlania, zapalenia palnych materiałów i odniesienia obrażeń.
• Zachować ostrożność podczas podgrzewania tłuszczu lub oleju. Tłuszcz i olej mogą ulec zapłonowi przy zbyt wysokiej temperaturze.
• Używać wyłącznie suchych podkładek pod garnki, aby uniknąć powstawania pary. Zamiast podkładek nie należy używać ścierek lub podobnych materiałów, ponieważ mogą się one zapalić.
• Nigdy nie pozostawiać włączonej kuchenki bez kontroli. Garnki podgrzewane przez zbyt długi czas mogą powodować dym i pożary.
• Przed zdjęciem garnka lub patelni ustawić regulator (rys. 2 1, strona 3) w pozycji „WYŁ".
• Nie używać kuchenki jako grzejnika.

Opis Nr art.

A100 A200

Szklana pokrywa 9103303992 9103303991

Uchwyt garnka 9103303982

Zapasowy palnik 9103303993

5 Użytkowanie zgodne z przeznaczeniem

OSTRZEŻENIE!

Urządzenie to może być stosowane tylko na zewnątrz.

Kuchenki Origo są bezciśnieniowymi kuchenkami spirytusowymi. Kuchenkę należy stosować tylko na zewnątrz do gotowania potraw.

6 Opis techniczny

6.1 Funkcja

Kuchenka jest wykonana ze stali szlachetnej i działa na zasadzie absorpcyjnej. Pojemność misy palnika to 1,2 l. Paliwem jest spirytus denaturowany. Palnik zapala się za pomocą długich zapałek lub odpowiedniej zapalarki.

Spirytus denaturowany jest absorbowany w misie palnika przez zapalny materiał. Urządzenie nie jest wyposażone w zawór paliwa i przewody paliwa, które mogłyby się rozszczelnić, ani innych podobnych elementów, które wymagałyby regularnej konserwacji.

6.2 Specyfikacja wariantów urządzenia

Kuchenka jest dostępna w różnych wersjach.

A100: kuchenka z jednym palnikiem A200: kuchenka z dwoma palnikami

Typ posiadanego urządzenia można określić na podstawie numeru artykułu, podanego na tabliczce znamionowej, znajdującej się po prawej stronie kuchenki.

6.3 Elementy obsługowe

Elementy obsługowe do pracy ze spirytusem (rys. 2, strona 3):

Nr Opis

1 Regulator, pełny

Obrót przeciwnie do ruchu wskazówek zegara zwiększa płomień.

2 Uchwyt garnka (osprzęt)

7 Montaż

OSTRZEŻENIE!

Urządzenie to może być stosowane tylko na zewnątrz.

Kuchenkę można zamontować na blacie kuchni zewnętrznej.

7.1 Wybór miejsca

Przy wyborze miejsca montażu należy uwzględnić następujące instrukcje:

• Wybrać dobrze wentylowane miejsce do ustawienia urządzenia na zewnątrz.
• Zachować minimalny odstęp (rys. 5, strona 5)
• 50 mm od bocznych i tylnych ścian
• 750 mm między wężownicą kuchenki a poziomą powierzchnią powyżej kuchenki.
• Jeżeli w miejscu montażu występuje przeciąg, zamontować dodatkową osłonę przed wiatrem.
• Nie montować kuchenki poniżej wiszących szafek.

W przeciwnym razie istnieje ryzyko pożaru i oparzenia rąk powyżej kuchenki. - Nie używać urządzenia w obszarach potencjalnie wybuchowych.

7.2 Montaż kuchenki

UWAGA! Niebezpieczeństwo uszkodzenia urządzenia!

Przed wykonaniem otworów upewnić się, że wiercenie, cięcie i piłowanie nie powodują ryzyka uszkodzenia kabli elektrycznych lub innych części pojazdu.

Wyciąć prostokątny otwór w blacie roboczym (wymiary podano w poniższej tabeli):

Model Wymiary (szer. x gł. x wys.)

A100	255 x 150 x 340 mm
A200	485 x 150 x 340 mm

Otworzyć kuchenkę i wyjąć misy palników (patrz rozdz. „Wyjmowanie kanistra" na stronie 145). Otworzyć część z zawiasem, znajdującą się w tylnej części kuchenki. Ustawić kuchenkę zgodnie z rys. 3, strona 4. Zaznaczyć otwory.

Jako szablonu użyć otworów w zawiasie.

Nawiercić zaznaczone otwory w blacie roboczym. Przymocować kuchenkę za pomocą śrub z łbem wpuszczanym przez wszystkie otwory zawiasu (rys. 4 1, strona 4).

Umieścić zamknięcie magnetyczne przy wycięciu (rys. 3 1, strona 4). Umieść w zasięgu gaśnicę klasy B-1.

8 Używanie kuchenki

8.1 Wlewanie spirytusu denaturowanego

OSTRZEŻENIE!

Nigdy nie wlewać alkoholu przez otwory palnika na górze kuchenki (rys. 1, strona 3).

Przepełnienie, rozlany alkohol i gorące przedmioty mogą spowodować ciężkie oparzenia.

Obrócić pokrętło w położenie OFF, aby wyłączyć wszystkie palniki. Poczekać, aż kuchenka przestygnie do temperatury pokojowej. Otworzyć górną część kuchenki (rys. 6, strona 5).

Wyjmowanie kanistra

W trybie pracy z ekstychzną blokadą (rys. 1, strona 6) jest zablokowana w rowku dźwigni zabezpieczającej (rys. 2, strona 6).

Przesunąć blokadę (rys. 8 1, strona 6) w kierunku strzałki i obrócić dźwignię (rys. 8 2, strona 6) w prawo (rys. 9, strona 6). Gdy blokada (rys. 10 1, strona 6) znajdzie się w pozycji pionowej, przesunąć ją w kierunku strzałki.

Kanister jest odblokowany. Wyjąć kanister.

Wlewanie spirytusu denaturowanego

Sprawdzić otwór zbiornika i upewnić się, że nie pali się on ani nie żarzy.

Przed napełnieniem upewnić się, że misa palnika jest wystarczająco chłodna, aby można było trzymać ją gołymi rękami. Przytrzymać misę palnika (rys. 11, strona 6) pochyloną w dół. Wlać spirytus denaturowany przez sitko druciane w otwór misy palnika.

Nie wolno przekraczać maksymalnej ilości napełnienia, wynoszącej 1,2 l na misę palnika.

Sprawdzić dopuszczalny poziom napełnienia, przytrzymując misę palnika pionowo w dół (rys. 12, strona 7). Przytrzymać ją w tej pozycji przez 20 s, aby upewnić się, że nie jest przepełniona. Jeżeli przypadkowo wlano zbyt dużą ilość spirytusu denaturowanego, należy zutylizować nadmiar. Maksymalny poziom napełnienia jest osiągnięty, gdy spirytus jest widoczny przy dolnym krańcu otworu.

WSKAZÓWKA

Kuchenka działa także wtedy, gdy misa palnika nie jest napełniona do maksymalnego poziomu.

Oczyścić misę palnika na zewnątrz z ewentualnie rozlanego spirytusu.

Wkładanie misy palnika

Wsunąć misę palnika do oporu w urządzenie, aby uchwyt się zablokował (rys. 13 1, strona 7). W celu zabezpieczenia uchwytu (rys. 14 1, strona 7) należy nacisnąć go w kierunku strzałki i jednocześnie obrócić zabezpieczenie (rys. 14 2, strona 7) przeciwnie do ruchu wskazówek zegara, aż uchwyt (rys. 14 1, strona 7) się zablokuje.

8.2 Zapalanie kuchenki

OSTROŻNIE!

Do zapalania należy używać długich zapałek lub zapalniczki prętowej. Po zapaleniu palnika szybko odsunąć ręce na bok.

Obrócić regulator palnika. Palnik jest otwarty. Zapalić kuchenkę, przytrzymując długą zapałkę lub zapalniczkę prętową przy otworze palnika (rys. 15, strona 7). Ustawić płomień tak, aby nie rozciągał się poza powierzchnię garnka. Ustawić regulator na zadany stopień.

WSKAZÓWKA

Jeżeli kuchenka nie ostygła po ostatnim użyciu, palnik może zgasnąć bezpośrednio po zapaleniu. Należy wówczas wdmuchnąć powietrze do otworu palnika, aby odprowadzić parę.

Następnie zapalić kuchenkę zgodnie z powyższym opisem.

8.3 Gaszenie płomienia

Ustawić regulator w pozycji WYŁ. Palnik jest zamknięty. Zaczekać około pięciu sekund. Ustawić regulator na maksymalny stopień, aby się upewnić, że płomień zgasł. Palnik jest otwarty. Ustawić regulator w pozycji WYŁ. Palnik jest zamknięty.

W razie potrzeby zaczekać na całkowite ostygnięcie kuchenki przed zamknięciem szklanej pokrywy (osprzęt).

9 Czyszczenie i konserwacja kuchenki

UWAGA!

Do czyszczenia nie wolno używać ostrych lub twardych środków, ponieważ mogą one doprowadzić do uszkodzenia urządzenia.

Zdjąć kratkę z kuchenki. Wyczyścić powierzchnię kuchenki. Usunąć w szczególności przywierający tłuszcz i resztki oleju. W żadnym wypadku nie używać myjki parowej do czyszczenia kuchenki.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przedstawienie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Dane techniczne

	Origo A100 Origo A200
Nr art.: 9103303935 91033039	37
Ilość palników: 1 2
Czas palenia: ok. 4,5 h
Moc palnika: 2000 W
Czas gotowania 1 l wody: 10 min
Pojemnosć zbiornika: 1,2 l
Wymiary (szer. x wys. x gl.):	270 x 160 x 365 mm	500 x 160 x 365 mm
Waga: 3,5 kg	7 kg
