MANUALE UTENTE Origo A200 DOMETIC

Istruzioni per I'uso .63

NI Spirituskooktoestellen

8.1 Rellenar de alcohol desnaturalizzato

iADVERTENCIA!

Prima di effettuare la messa in funzione, leggere accuramente questo manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga consignato ad un altro utente, consignareanche le relative istruzioni.

Indice

1 Spiegazione dei symboli 63
2 Istruzioni generali di sicurezza 64
3 Dotazione 66
4 Accessori 67
5 Conformità d'uso 67
6 Descrizione delle caratteristiche tecniche 67
7 Montaggio del fornello. 68
8 Uso del fornello. 69
9 Pulizia e manutenzione del fornello 72
10 Garanzia 72
11 Smaltimento 72
12 Specifiche tecniche. 73

1 Spiegazione dei symboli

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi ancche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di quello avviso più essere causa di lesioni.

AVVISO!

La mancata osservanza di estanota cui soaue casseti danni materiali e prompressere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

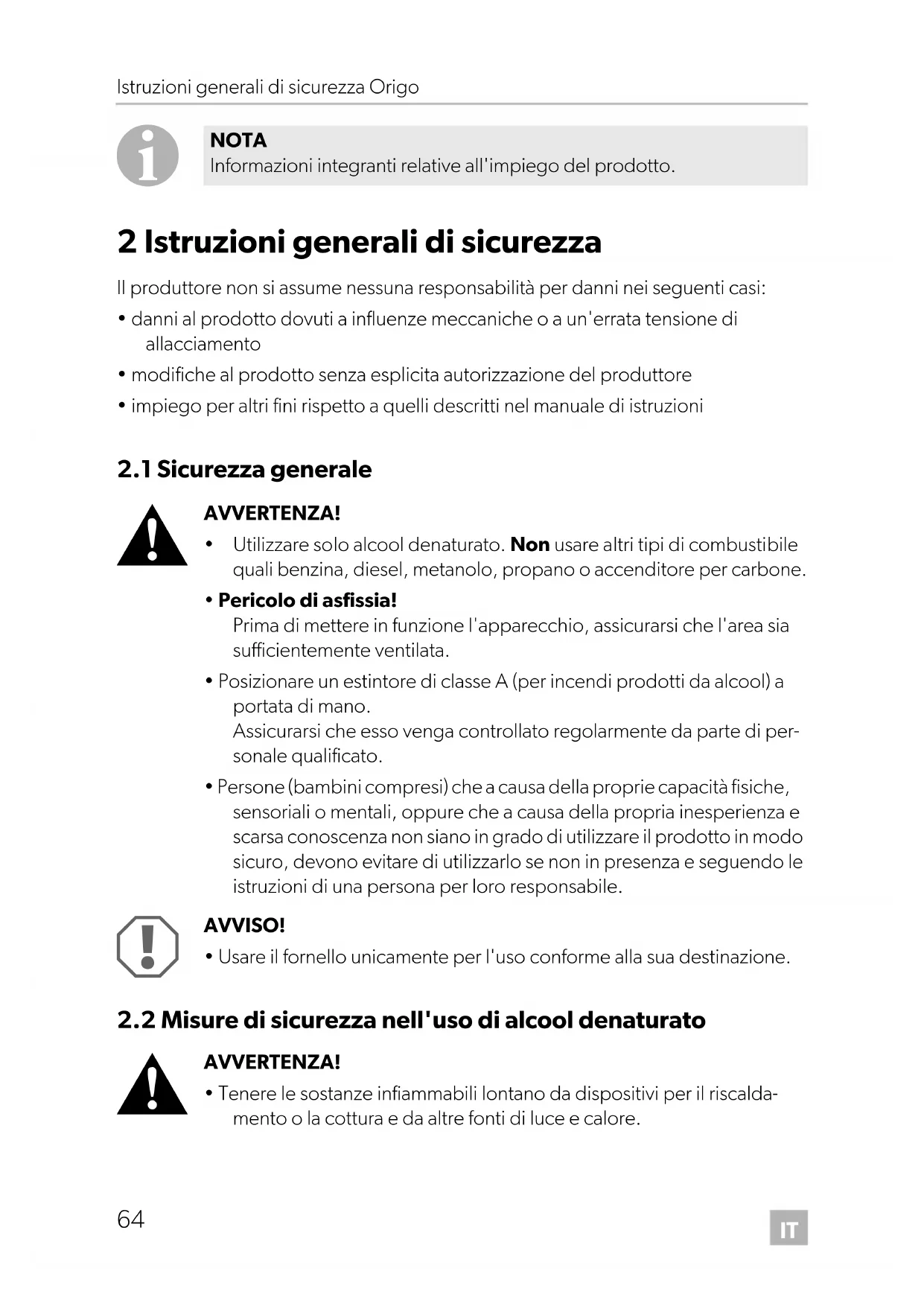

2 Istruzioni generali di sicurezza

Il produttore non si assume nessuna responsabilità per anni nei seguenti casi:

• danni al prodotto dovuti a influenze meccaniche o a un'errata tensione di allacciamento
• modifiche al prodottoswana esplicita autorizzazione del produttore
  impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

AVVERTENZA!

• Utilizzare solo alcool denaturato. Non usare altri tipi di combustibile quali benzina, diesel, metanolo, propano o accenditore per carbone.

Pericolo di asfissia!

Prima diMETTERe in funzione I'apparecchio, assicurarsi che I'area sa sufficientmente ventilata.

• Posizione are un estintore di classe A (per incendi prodotti da alcool) a portata di mano.

Assicurarsi che"This venga controllato regolarmente da parte di personale qualificato.

• Persone (bambini compresi) che a causa della proprie disponibilità fisiche, sensoriali o mentali, oppure che a causa della propria inesperenza e scarsa conoscenza non siano in grado di utilizzato il prodotto in modo sicuro, devono evitare di utilizzato se non in presenza e seguito le istruzioni di una persona per loro responsabile.

AVVISO!

• Usare il fornello unicamente per l'uso conforme alla sua destinazione.

2.2 Misure di sicurezza nell'uso di alcool denaturato

AVVERTENZA!

• Tenere le sostanje infiammabili lontano da dispositivi per il riscaldamento o la cottura e da altre fonti di luce e calore.

• Conservare l'alcool solo in recipienti adatti e a distanza adeguata dal fornello.

• Rimuovere tutte le fonti di scintille o fiamme dal luogo in cui viene conservato l'alcool o riempito il serbatoio.
• Non riempire mai i serbatoi se sono ancora nel fornello. Non versare mai il combustibile nelle aperture del bruciatore sulla parte superiore del fornello (fig. 1, pagina 3).
• In caso di excessivo riempimento, l'alcool fuoriuscito a contatto con oggetti caldi cui po causare gravi uszioni.
• La fiamma dell'alcool denaturato risulta quasi invisibile; per quello motivivo cui possare gravi danni prima che si noti il pericolò.

AVVISO!

• Pulire subito l'alcool fuoriuscito per evitare una combustione incontrolata.
• Non fumare quando si maneggia l'alcool o quando il fornello è in funzione.
• Riempire il serbatoio solo fino al livello di riempimento massimo. L'alcool si espande nel serbatoio se riscaldato. L'alcool fuoriuscito potrebbe causare una combustione incontrata all'interno del fornello.

2.3 Uso sicuro del disposativo

ATTENZIONE!

• Usare fiammiferi o accendini lunghi per accendere il bruciatore.

Togliere rapidamente la mano non appena il bruciatore si accende.

• Indossare abiti adatti quando si mette in funzione il fornello.

Non indossare abiti svolazzanti che posso nore prendere fuoco.

AVVISO!

• Lasciare che il fornello si raffreddi sono a raggiungere la temperature ambiente prima di toccarlo a mani nude.

• Mantenere l'area attorno al fornello e le parti interne libere da lubrificanti, grasso, sostanze alcoliche, plastica o tessuti infiammabili (ad esempio tende, asciugamani, utensili da cucina).

• Usare escludivamente pentole e padelle con il fondo piatto e con un diametro massimo di 23 cm (9"). Pentole e padelle devono essere larghi abbastanza da coprire l'elemento riscaldante. L'uso di utensili troppo piccoli esporrebbe una parte dell'elemento riscaldante al contatto diretto con tessuti che potrebbero incendiarsi. Utensili delle giuste dimensioni augmentanoanche I'efficienza dell'apparecchio.

• Quando si cucina, assicurarsi che pentole e padelle siano posizionate in modo sicuro. Si consiglia l'uso di presine (fig. 2, pagina 3, accessorio).
• I manici delle pentole non devono mai estendersi altre il bordo del fornello. Disporre i manici delle pentole verso l'interno, ma non sopra i bruciatori. In quello modo si ridurà al minimo la possibilità di fuoriuscita di liquidi, di combusionate di materiali infiammabili e/o di uszioni gravi.
• Prestareattenzione quandosi riscaldano grassi o olio.l grassi e I'oliosi infiammanosespostiafortifontidi calore.
• Usare solo presine asciutte per evitare la formazione di vapore. Non usare asciugamani o oggetti in tessuto perché potrebbero prendere fuoco.
• Non lasciare i fornelli incustoditi quando si cucina. Le pentole che bollono sul fuoco possono causare l'emissione di fumo e incendi.
• Portare il regolatore del bruciatore (fig. 2 1, pagina 3) in posizione Off prima di rimuovere la pentola.
• Nonutilizzare il fornello come riscaldamento.

3 D o t a z i o n e

Fornelio
- Manuale d'istruzioni

4 A c c e s o r i

Descrizione Art. n.

A100 A200

Copertura in vetro 9103303992 9103303991

Presina	9103303982
Serbatoio	9103303993

5 C o n f o r m i t

AVVERTENZA!

Il disposativo deve essere utilizzato solo all'aperto.

I fornelli Origo sono fornelli ad alcool non pressurizzati. Il fornello deve essere utilizzato solo per cuocere cibi all'aperto.

6 Descrizione delle caratteristiche tecniche

6.1 Funzione

Il fornello è in acciaio inox e funzione in base al principio di assorbimento. Il serbatoio ha una capacité di 1,2 l di alcohol denaturato che viene usato come combustibile. Per accendere il bruciatore unsare fiammiferi lunghi o un ascendiges.

L'alcool viene assorbito in un materiale non infiammabile nel serbatoio. Non è dotato di valvola o condotti del combustibile, che potrebbero presentare perdite, né di altri componenti che potrebbero richiedere una manutenzione regolare.

6.2 Specifiche per le varianti dell'apparecchio

Sono disponibili diversi modelli di fornelli.

A100:unità con bruciatore singolo
A100:unità con doppio bruciatore

Il numero dell'articolo si trovava sulla piastra di identificazione sul lato destro del fornello.

6.3 Elementi di lavoro

Elementi di lavoro per l'uso con alcool denaturato (fig. 2, pagina 3):

N. Descrizione

1 Manopola di controllo, regolabile in modo continuo

Ruotare in senso antiorario per alzare la fiamma del bruciatore

2 P r e s i n e (accessorio)

7 Montaggio del fornello

AVVERTENZA!

Il disposativo deve essere utilizzato solo all'aperto.

È possibile integrare il fornello sul piano di lavoro della cucina esterna.

7.1 Come scegliere il luogo per l'installazione

Per la scelta del luogo di montaggio fare attenzione a quando segue.

• Optare per un luogo all'aperto ben ventilato per il disposativo.
  Assicurare una distanza minima (fig. 5, pagina 5) di

• 50 mm dalla parete laterale e da quella posteriore

• 750 mm fra la serpentina di riscaldamento del fornello e la superficie orizzontale sopra il fornello

• Se è presente corrente d'aria nel luogo di montaggio, applicareanche un paravento.

• Non montare il fornello sotto mobili sospesi, altrimenti esiste il rischio di incendi se le fiamme si propagatedo sopra il fornello.
  Nonutilizzare il dispositivo in zone a rischio di esplosione.

7.2 Installazione del fornello

AVVISO! Pericolo di dati al dispositorio!

Prima di effettuare fori, assicurarsi che nessun cavo elettrico o altri componenti del veicolo vengano danneggiati dall'uso di trapani, seghe e lime.

Eseguire un foro rettangolare nel piano da lavoro (per le dimensioni consultare la seguente tabella):

Modello	Dimensioni (L x P x A)
A100 255 x 150 x 340 mm
A200 485 x 150 x 340 mm

Aprière la parte superiore e rimuovere i serbatoi (vedi capitolo "Estrazione del serbatoio" a pagina 70).
Aprière la cerniera sulla parte posteriore del fornello.
Posizione il fornello come in fig. 3, pagina 4.
Contrassegnare i fori. Utilizzare i fori di bloccaggio nella cerniera come modello.
Preforare i fori contrassegnati nel piano da lavoro.
Fissare il fornello con viti a testa piatta in agli foro della cerniera (fig. 4 2, pagina 4).
Montare il blocco magnetico sulla parte anteriore del taglio (fig. 3 1, pagina 4).
Posizione un estintore ( classe B-1) a portata di mano.

8 Uso del fornello

8.1 Riempimento con alcohol denaturato

AVVERTENZA!

Non versare mai carburante attraverso le aperture del bruciatore sul lato superiore del fornello (fig. 1, pagina 3).

Un riempimento eccessivo e lo spargimento di alcohol nonché oggetti surriscaldati possono causare ustioni gravi.

Portare la manopola in posizione OFF per spegnere tutti i brucitori.
Assicurarsi che il fornello si sia raffreddato alla temperatura ambiente.
Aprière la parte superiore del fornello (fig. 6, pagina 5).

Estrazione del serbatoio

Nella modalità operativa la sicura flessibile (fig. 7 1, pagina 6) è bloccata nella fessura della levetta di sicurezza (fig. 7 2, pagina 6).

Spingere la sicura (fig. 8 1, pagina 6) in direzione della freccia e ruotare la levetta (fig. 8 2, pagina 6) in senso orario (fig. 9, pagina 6).
Quando la sicura (fig. 10 1, pagina 6) è in posizione verticale spingerla in direzione della freccia.

Il serbatoio viene sbloccato.
Estrarre il serbatoio.

Riempimento con alcohol denaturato

Controllare l'apertura del serbatoio per assicurarsi che non siano presenti fuoco o incandescenza.
Prima di riempire il serbatoio, assicurarsi che sia freddo abbastanza da poterlo tenere a mani nude.
Tenere il serbatoio inclinato verso il basso (fig. 11, pagina 6).
Riempire con alcool denaturato attraverso la rete metallica nell'apertura dei sebatoi.

Non superare la capacité massima del serbatoio (1,2 l).

Controllare il livello del combustibile portando il serbatoio in posizione verticale (fig. 12, pagina 7).

Tenerlo in questa posizione per 20 sec, per assicurarsi che non sia troppo piano. Inoltre, nel caso in cui sia stato riempito troppo, è possibile togliere il combustibile in effesso.

Il livello massimo di combustibile è stato raggiunto quando il combustibile è visibile sulla parte inferiore dell'apertura.

NOTA

Il fornello funzionaanche se il serbatoio non è stato riempito al livello massimo.

▶Pulire l'alcool che potrebbe essere fuoriuscito dal sebatoio.

Instrimento del serbatoio

Inserire il serbatoio nell'apparecchio fino all'arresto, in modo tale che il supporto lo blocchi (fig. 13 1, pagina 7).
Per assicurare il supporto (fig. 14 1, pagina 7), premerlo in direzione della freccia e contemporaneamente girare il fusabile (fig. 14 2, pagina 7) in senso antiorario fino all'innesto del supporto (fig. 14 1, pagina 7).

8.2 Accensione del fornello

ATTENZIONE!

Per l'accensione utilizzare fiammiferi molto lunghi o un ascendigas. Non appena il bruciatore si è acceso, allontanare la mano.

Ruotare il regolatore.
√llbruciatoreeattivo.

Accendere il fornello avvincando un fiammifero lungo oppureun ascendigas all'apertura del bruciatore (fig. 15, pagina 7).
Regolare la fiamma in modo che non si estenda或者其他 il bordo del fondo della pen-tola.
Scegliere l'impostazione desiderata ruotando la manopola di controllo.

NOTA

Se il fornello non si è ancora raffreddato dall'ultima volta in cui è stato usato, il bruciatore potrebbe accendersi per poi spegnersi subito. In questo caso, soffiare nell'apertura del bruciatore per disperse il vapore.

Accendere poi il fornello come descripto sopra.

8.3 Come spegnere la fiamma

Ruotare la manopola di controllo in posizione Off.
√llbruciatore espento.
Attendere circa cinque secondi.
Ruotare la manopola di controllo sulla posizione massima per assicurarsi che la fiamma sia spenta.
√ll bruciatore è acceso.

Ruotare la manopola di controllo in posizione Off.
√ll bruciatore è spento.
Eventualmente attendere fino a che il fornello si è raffreddato completamente prima di rimettere la copertura in vetro (accessorio).

9 Pulizia e manutenzione del fornello

AVVISO!

Non usare utensili affiliati o duri per pulire il fornello, in quanto potrebbero danneggiarlo.

Rimuovere la griglia alla parte superiore del fornello.
▶ Pulire la parte superiore del fornello. Pulire con cura particolare le macchie di grasso eolio.
Nonutilizzare un pulitore a vapore per pulire il fornello.

10 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi al proprio rivenditore specializzato o alla filiale del produttore del suo Paese (l'indirizzo si trovava sul retro del manuale di istruzioni).

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisito del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contentitori di ricericlaggio.

Quando il prodotto vieneMESSO fuori servizio definitivamente,informarsi al centro di riciclaggio più vicino,oppure presso il proprio rivenditore specializzato,sulle prescrizioni adeguate concerntenlo smaltimento.

12 Specifiche tecniche

	Origo A100 Origo A200
Art. n.: 9103303935 9103303937
Numero di bruciatori: 1 2
Durata della combustione: circa 4,5 h
Potenza del bruciatore: 2000 W
Tempo di cottura per 1 l d'acqua:	10 min
Capacità del serbatoio: 1,2 l
Dimensioni (L x A x P):	270 x 160 x 365 mm	500 x 160 x 365 mm
Peso: 3,5 kg 7 kg
