MANUAL DE USUARIO Origo A200 DOMETIC

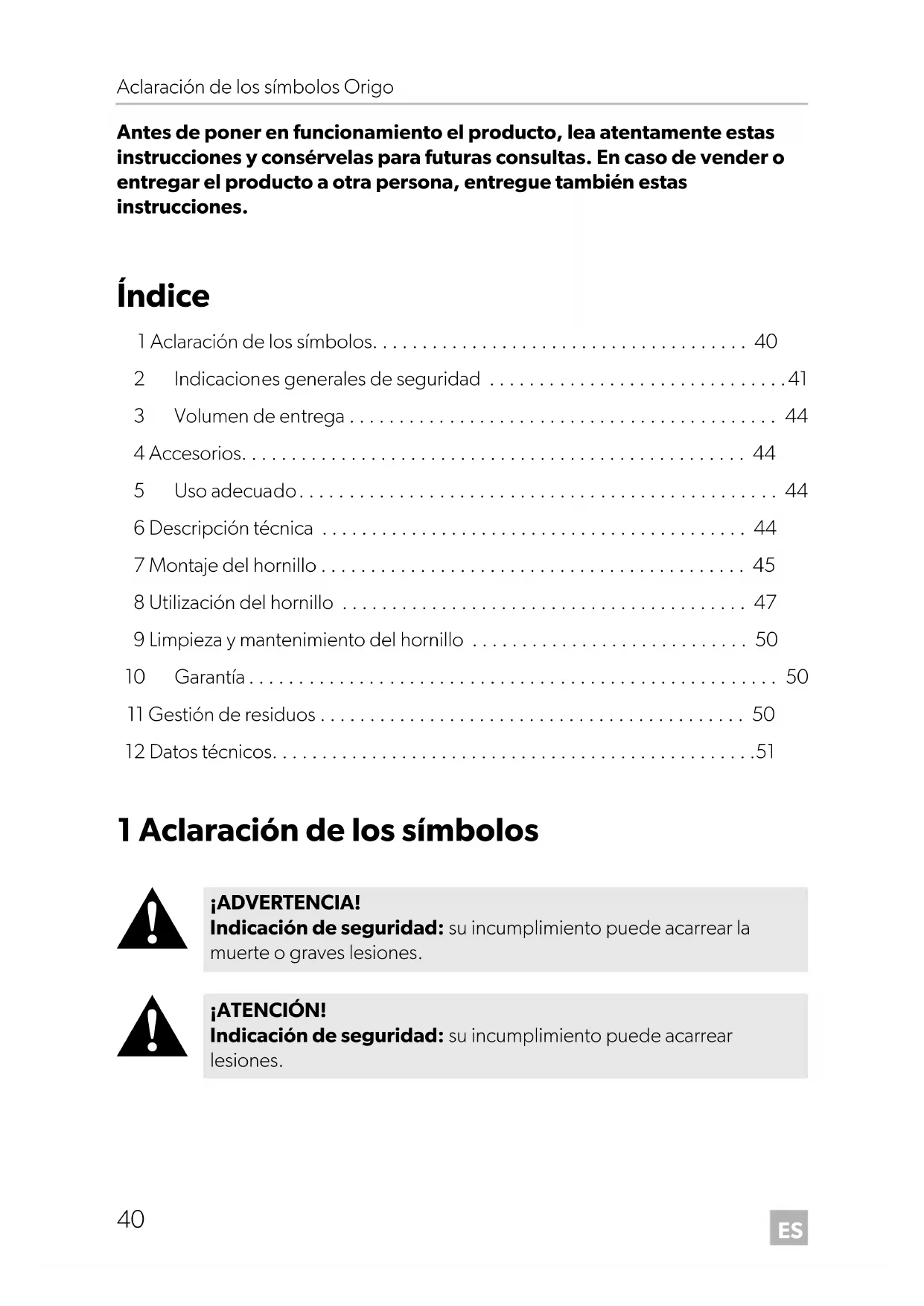

Instrucciones de uso . . . . . . . . . . . . . . . . . .40

Antes de poner en funcionamiento el producto, lea atentamente estas

instrucciones y consérvelas para futuras consultas. En caso de vender o

entregar el producto a otra persona, entregue también estas

1 Aclaración de los símbolos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2 Indicaciones generales de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

3 Volumen de entrega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

9 Limpieza y mantenimiento del hornillo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

11 Gestión de residuos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

1 Aclaración de los símbolos

Indicación de seguridad: su incumplimiento puede acarrear la

muerte o graves lesiones.

Indicación de seguridad: su incumplimiento puede acarrear

2 Indicaciones generales de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes

• desperfectos en el producto debidos a influencias mecánicas y una tensión de

• modificaciones realizadas en el producto sin el expreso consentimiento del

• utilización del aparato para fines distintos a los descritos en las instrucciones

2.1 Seguridad general

• Utilice únicamente alcohol desnaturalizado. No utilice otros combus-

tibles como gasolina, diésel, metanol, propano o fluido encendedor

• ¡Peligro de asfixia!

Antes de encender el aparato, asegúrese de que el área esté suficien-

• Coloque a su alcance un extintor de incendios (para fuegos produci-

dos por el alcohol) de clase A.

Asegúrese de que el extintor sea controlado periódicamente por

personal cualificado.

• Las personas (incluidos los niños) que, debido a sus capacidades

físicas, sensoriales o mentales, a su falta de experiencia o a desconoci-

miento, no pueden utilizar el producto de forma segura, no tienen

permitido utilizar este producto sin la vigilancia y las instrucciones de

una persona sobre la que recae tal responsabilidad.

Su incumplimiento puede acarrear daños materiales y perjudicar el

correcto funcionamiento del producto.

NOTA Información adicional para el manejo del producto.

Origo-A100-A200--O-16s.book Seite 41 Freitag, 18. Mai 2018 10:40 10ES Indicaciones generales de seguridad Origo

• Utilice el hornillo exclusivamente del modo previsto.

2.2 Precauciones de seguridad en la manipulación del

alcohol desnaturalizado

• Mantenga las sustancias inflamables lejos de los aparatos de

calefacción o cocina y otras fuentes de luz y calor.

• Guarde el alcohol en depósitos adecuados y siempre a una distancia

suficiente del hornillo.

• Elimine cualquier fuente de chispas o llamas del lugar de almacena-

• No llene nunca los cartuchos estando estos en el hornillo. No vierta

nunca el combustible por los orificios del quemador de la parte

superior del hornillo (fig. 1, página 3).

• Un llenado excesivo, el alcohol vertido y los objetos calientes pueden

causar quemaduras graves.

• El alcohol desnaturalizado se quema produciendo una llama casi

invisible, de forma que pueden producirse grandes daños antes de

que advierta el peligro.

• Recoja inmediatamente todo el alcohol vertido para evitar una

combustión incontrolada.

• No fume cuando manipule el alcohol o cuando maneje el hornillo.

• No llene el cartucho más allá de su capacidad máxima. Al calentarse,

el alcohol se expande en el cartucho. Un llenado excesivo puede

causar una combustión incontrolada dentro del hornillo.

2.3 Manejo seguro del aparato

Retire rápidamente su mano en cuanto el quemador se encienda.

• Lleve ropa adecuada cuando maneje el hornillo.

No lleve accesorios colgantes en los que pueda prenderse fuego.

Origo-A100-A200--O-16s.book Seite 42 Freitag, 18. Mai 2018 10:40 10ES Origo Indicaciones generales de seguridad

• Antes de tocarlo con las manos descubiertas, espere a que el hornillo

se enfríe hasta la temperatura ambiente.

• Mantenga el área circundante del hornillo y las piezas interiores sin

grasas, sustancias alcohólicas, plásticos o tejidos inflamables (por ej.,

cortinas, toallas, utensilios de cocina).

• Utilice únicamente cazuelas y sartenes de base plana y con un diáme-

tro máximo de 23 cm (9"). Las cazuelas y sartenes deben ser lo

suficientemente grandes para cubrir el elemento calefactor. El uso de

utensilios de menor tamaño hace que una parte del elemento calefac-

tor quede al descubierto y pueda entrar en contacto directo con la

ropa, lo que podría provocar la ignición de ésta.

Los utensilios de las dimensiones adecuadas mejoran asimismo la

eficiencia del aparato.

• Cuando cocine, asegúrese de que las cazuelas y las sartenes estén en

una posición estable. Es recomendable el uso de agarradores

(fig. 2 2, página 3, accesorios).

• No permita que las asas de las cazuelas queden fuera del borde del

hornillo. Gire las asas de las cazuelas hacia dentro pero sin que tapen

el resto de quemadores. Ello minimizará la posibilidad de derrames,

ignición de materiales inflamables y/o quemaduras graves.

• Tenga cuidado al calentar grasa o aceite. La grasa y el aceite pueden

entrar en combustión al estar expuestos a gran temperatura.

• Utilice únicamente agarradores secos para evitar la formación de

vapor. No utilice toallas o similares en lugar de agarradores, ya que

éstas pueden entrar en combustión.

• No deje nunca el hornillo sin vigilancia cuando esté cocinando. Si el

contenido en ebullición de las cazuelas se sale de éstas, puede produ-

• Ponga el mando del quemador (fig. 2 1, página 3) en posición de

apagado antes de retirar la cazuela.

• No utilice el hornillo como estufa.

• Instrucciones de uso

Los hornillos Origo funcionan con alcohol despresurizado. El hornillo solo debe uti-

lizarse para cocinar alimentos al aire libre.

6 Descripción técnica

El hornillo está hecho de acero inoxidable y utiliza el principio de absorción. El car-

tucho tiene una capacidad de 1,2 l. Como combustible utiliza el alcohol desnaturali-

zado. El quemador se enciende con cerillas largas o con un encendedor adecuado.

El alcohol es absorbido por un material no inflamable contenido en el cartucho. No

están equipados con una válvula o con conductos de combustible que puedan per-

mitir fugas, ni con otros componentes similares que requieran mantenimiento perió-

dico. Denominación N.° art.A100 A200Tapa de vidrio 9103303992 9103303991Agarrador 9103303982Cartucho 9103303993 ¡ADVERTENCIA!

Este dispositivo solamente debe utilizarse al aire libre.

Origo-A100-A200--O-16s.book Seite 44 Freitag, 18. Mai 2018 10:40 10ES Origo Montaje del hornillo

6.2 Especificaciones de las variantes del aparato

Pueden adquirirse varias versiones del hornillo.

• A100: unidad de un solo quemador

• A200: unidad de dos quemadores

Para saber cuál es su aparato, vea su número de artículo en la placa de características

situada en la parte derecha del hornillo.

6.3 Elementos de mando

Elementos de mando para el funcionamiento con alcohol desnaturalizado

7 Montaje del hornillo

Puede montar el hornillo en la encimera de su cocina para exteriores.

7.1 Selección del lugar de montaje

Siga las siguientes instrucciones para elegir el lugar de montaje:

• Elija una ubicación bien ventilada y al aire libre para el aparato.

• Asegúrese de que se cumplen las siguientes distancias mínimas (fig. 5,

– 50 mm hasta las paredes laterales y trasera

– 750 mm entre el elemento serpentín del hornillo y la superficie existente

• Si hay corriente de aire en el lugar de montaje, coloque un protector de aire. N.° Denominación1 Botón de control, regulable de forma continuaPara aumentar la llama del quemador, gírelo en el sentido contrario a las agujas del reloj.2 Agarrador (accesorio) ¡ADVERTENCIA!

Este dispositivo solamente debe utilizarse al aire libre.

Origo-A100-A200--O-16s.book Seite 45 Freitag, 18. Mai 2018 10:40 10ES Montaje del hornillo Origo

• No instale el hornillo debajo de armarios de pared.

De lo contrario, existe el riesgo de quemaduras e incendio por encima del

• No utilice el aparato en zonas potencialmente explosivas.

7.2 Instalación del hornillo

➤ Recorte en la encimera un orificio rectangular (dimensiones según la tabla

➤ Abra la parte superior y retire los cartuchos (véase capítulo “Extracción del depó-

sito” en la página 47).

➤ Abra el tope de la tapa de la parte posterior del hornillo.

➤ Coloque el hornillo de acuerdo con la fig. 3, página 4.

➤ Marque las perforaciones a realizar.

Utilice los agujeros de fijación del tope de la tapa como plantilla.

➤ Realice una perforación previa en los puntos marcados de la encimera.

➤ Fije el hornillo introduciendo tornillos de cabeza plana en cada perforación del

tope de la tapa (fig. 4 2, página 4).

➤ Monte el cierre magnético en la parte delantera de la parte recortada (fig. 3 1,

➤ Coloque a su alcance un extintor de incendios de clase B-1.

¡AVISO! ¡Peligro de dañar el aparato!

Antes de realizar cualquier taladro, asegúrese de que no pueda dañar

cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar.

Modelo Dimensiones (A x P x H)

8 Utilización del hornillo

8.1 Rellenar de alcohol desnaturalizado

➤ Sitúe el regulador giratorio en la posición de apagado para cerrar todos los que-

➤ Asegúrese de que el hornillo se haya enfriado a la temperatura ambiente.

➤ Abra la parte superior del hornillo (fig. 6, página 5).

Extracción del depósito

En el modo de funcionamiento, el pestillo flexible (fig. 7 1, página 6) está fijado en

la muesca de la palancade seguridad (fig. 7 2, página 6).

➤ Empuje el pestillo (fig. 8 1, página 6) en la dirección de la flecha y gire la

palanca (fig. 8 2, página 6) en sentido horario (fig. 9, página 6).

➤ Cuando el pestillo (fig. 0 1, página 6) llegue a la posición vertical, empújelo en

la dirección de la flecha.

✓ El depósito está liberado.

➤ Extraiga el depósito.

No vierta gasolina por los orificios del quemador en la parte superior del

hornillo (fig. 1 , página 3).

El llenado excesivo de alcohol, el derrame de alcohol y los objetos

calientes pueden causar quemaduras graves.

Origo-A100-A200--O-16s.book Seite 47 Freitag, 18. Mai 2018 10:40 10ES Utilización del hornillo Origo

Rellenar alcohol de quemar

➤ Compruebe que en la boca del cartucho no haya fuego ni incandescencia.

➤ Antes de llenar el cartucho, asegúrese de que está lo suficientemente frío para

poder cogerlo con la mano.

➤ Mantenga el cartucho inclinado hacia abajo (fig. a, página 6).

➤ Rellene de alcohol desnaturalizado a través de la rejilla por la boca de los

La capacidad máxima de un cartucho es de 1,2 l.

➤ Compruebe el nivel de combustible poniendo el cartucho en vertical (fig. b,

Mantenga esta posición durante 20 s para asegurarse de que no esté excesiva-

mente lleno. En caso de que accidentalmente se haya llenado demasiado,

puede extraer el exceso de combustible.

✓ El nivel máximo de combustible se alcanza cuando éste puede verse en el fondo

➤ Limpie del exterior del cartucho el alcohol que haya podido verterse.

➤ Inserte el cartucho en el aparato hasta el tope de forma que lo bloquee el fijador

(fig. c 1, página 7).

➤ Para bloquear el fijador (fig. d 1, página 7) empújelo en el sentido de la flecha y

gire, al mismo tiempo, el seguro (fig. d 2, página 7) en el sentido contrario a las

agujas del reloj hasta que encaje el fijador (fig. d 1, página 7).

NOTA El hornillo funcionará aunque el cartucho no esté lleno hasta su

Origo-A100-A200--O-16s.book Seite 48 Freitag, 18. Mai 2018 10:40 10ES Origo Utilización del hornillo

8.2 Encendido del hornillo

➤ Gire el mando para abrir la alimentación.

✓ Ahora el quemador recibe alimentación de alcohol.

➤ Encienda el hornillo acercando una cerilla larga o un encendedor de cocina a los

orificios del quemador (fig. e, página 7).

➤ Ajuste la llama para que no sobresalga del borde de la cazuela.

➤ Seleccione el nivel de potencia que desee con el botón de mando.

8.3 Extinción de la llama

➤ Gire el botón de mando a la posición de apagado.

✓ El quemador está cerrado.

➤ Espere unos cinco segundos.

➤ Gire el botón de mando a la posición máxima para asegurarse de que la llama

✓ El quemador está abierto.

➤ Gire el botón de mando a la posición de apagado.

✓ El quemador está cerrado.

➤ Espere a que el hornillo se enfríe completamente antes de volver a colocar la tapa

de vidrio (en caso de haber una; accesorio).

Para encender utilice cerillas largas o un encendedor de cocina.

Retire la mano rápidamente en cuanto se haya encendido el quemador.

NOTA Si el hornillo no se ha enfriado aún de un uso previo, puede que al

encender el quemador se apague inmediatamente. En ese caso, intro-

duzca aire en la abertura del quemador para disipar el vapor.

Después, encienda el hornillo como se describe arriba.

Origo-A100-A200--O-16s.book Seite 49 Freitag, 18. Mai 2018 10:40 10ES Limpieza y mantenimiento del hornillo Origo

9 Limpieza y mantenimiento del hornillo

➤ Retire la parrilla de la parte superior del hornillo.

➤ Limpie la parte superior del hornillo. En especial, retire con cuidado la grasa

adherida y el aceite.

➤ No utilice nunca un limpiador a vapor para limpiar el hornillo.

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a su

establecimiento especializado o a la sucursal del fabricante de su país (ver

direcciones en el dorso de estas instrucciones).

Para la tramitación de la reparación y de la garantía debe enviar también los

siguientes documentos:

• una copia de la factura con fecha de compra,

• el motivo de la reclamación o una descripción de la avería.

11 Gestión de residuos

➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

M Cuando vaya a desechar definitivamente el producto, infórmese en el

centro de reciclaje más cercano o en un comercio especializado sobre las

normas pertinentes de eliminación de materiales.

No utilice objetos afilados o duros para limpiar el aparato, ya que

Origo A100 Origo A200

Art. n.°: 9103303935 9103303937

Número de quemadores: 1 2

Duración de la combustión: aprox. 4,5 h

Potencia del quemador: 2000 W Tiempo de ebullición para

Capacidad del cartucho: 1,2 l

panela do queimador” na página 59).

suporte o bloqueie (fig. c 1, página 7).

➤ Aguarde cerca de cinco segundos.

ver verso do manual).

batoio” a pagina 70).

Origo A100 Origo A200

Origo A100 Origo A200

nedad (fig. b, side 7).

Origo A100 OrigoA200

Origo A100 Origo A200

Origo A100 Origo A200
