Wave up 125 - Nettoyeur haute pressio Lavor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Lavor
Modèle	Wave up 125
Usage prévu	Nettoyage de surfaces extérieures à usage non professionnel
Alimentation électrique	230 V ~ 50 Hz
Pression maximale de sortie	125 bar
Débit d'alimentation en eau minimum	15 l/min
Température maximale de l'eau	40 °C
Pression d'entrée d'eau maximale	1 MPa
Dispositifs de sécurité	Pistolet avec cran de sécurité, protection moteur, soupape de dérivation, système d'arrêt automatique (S.A.A.)
Double isolation	Oui (si inclue)
Entretien recommandé	Nettoyer l'extérieur avec un chiffon sec, débrancher avant toute maintenance
Accessoires compatibles	Écumage, sablage, brosse rotative
Raccordement électrique	Prise protégée par disjoncteur différentiel 30 mA, utiliser une rallonge adaptée
Garantie	Sur défauts de fabrication, hors usure normale et usage professionnel
Élimination	Ne pas jeter avec les ordures ménagères, recyclage selon directive DEEE
Poids	Environ 15 kg (estimation)
Dimensions (L x l x h)	Environ 60 x 40 x 40 cm (estimation)

FOIRE AUX QUESTIONS - Wave up 125 Lavor

Comment démarrer le nettoyeur haute pression Lavor Wave up 125 ?

Assurez-vous que l'appareil est branché et que l'arrivée d'eau est ouverte. Positionnez l'interrupteur sur ON (I) et appuyez sur le levier du pistolet. Le système d'arrêt automatique démarre la machine. Relâchez le levier pour l'arrêter.

Puis-je utiliser un détergent autre que celui fourni ?

Non, utilisez uniquement le détergent fourni ou préconisé par le fabricant, à base de tensioactifs biodégradables. L'utilisation d'autres substances chimiques peut compromettre la sécurité de l'appareil.

Quelle distance de sécurité dois-je respecter lors de l'utilisation ?

Éloignez toute personne ou animal dans un rayon d'au moins 5 mètres pendant l'utilisation. Portez des vêtements de protection, des lunettes et des chaussures à semelles caoutchouc.

Puis-je nettoyer des pneus avec le nettoyeur haute pression ?

Oui, mais maintenez le jet à une distance minimale de 30 cm pour éviter d'endommager le pneu ou la valve. Un jet trop proche peut entraîner une décoloration et un danger de mort.

Que faire si la pression de l'appareil est quasi nulle ?

Purgez l'air en faisant fonctionner la pompe sans le tuyau haute pression jusqu'à ce que l'eau sorte sans bulles. Nettoyez le filtre d'arrivée d'eau et vérifiez l'alimentation en eau (débit min. 15 l/min).

L'appareil peut-il être utilisé par des enfants ou des personnes non formées ?

Non. Cet appareil n'est pas destiné aux personnes (y compris les enfants) ayant des capacités réduites sans supervision. Les enfants doivent être surveillés pour éviter qu'ils ne jouent avec l'appareil.

Comment entretenir le nettoyeur haute pression ?

Aucun entretien particulier n'est nécessaire. Nettoyez l'extérieur avec un chiffon sec. Débranchez toujours l'appareil avant toute opération de maintenance. Ne vaporisez pas d'eau ou de solvants agressifs sur l'appareil.

Puis-je utiliser une rallonge électrique ?

Oui, mais elle doit être adaptée à la puissance de l'appareil. La fiche et la prise doivent être imperméables. La section du câble doit être d'au moins 1,5 mm² jusqu'à 20 m, et 2,5 mm² entre 20 et 50 m.

Que faire en cas de fuite d'eau de la pompe ?

La pompe peut supporter jusqu'à 10 gouttes par minute. Si la fuite est plus importante, contactez le service après-vente agréé. Utilisez uniquement des pièces détachées d'origine.

Comment stocker l'appareil après utilisation ?

Débranchez l'alimentation électrique et l'arrivée d'eau. Rangez l'appareil et ses accessoires dans un endroit sec et sûr, hors de portée des enfants. Ne laissez pas l'appareil en attente plus de 5 minutes.

MODE D'EMPLOI Wave up 125 Lavor

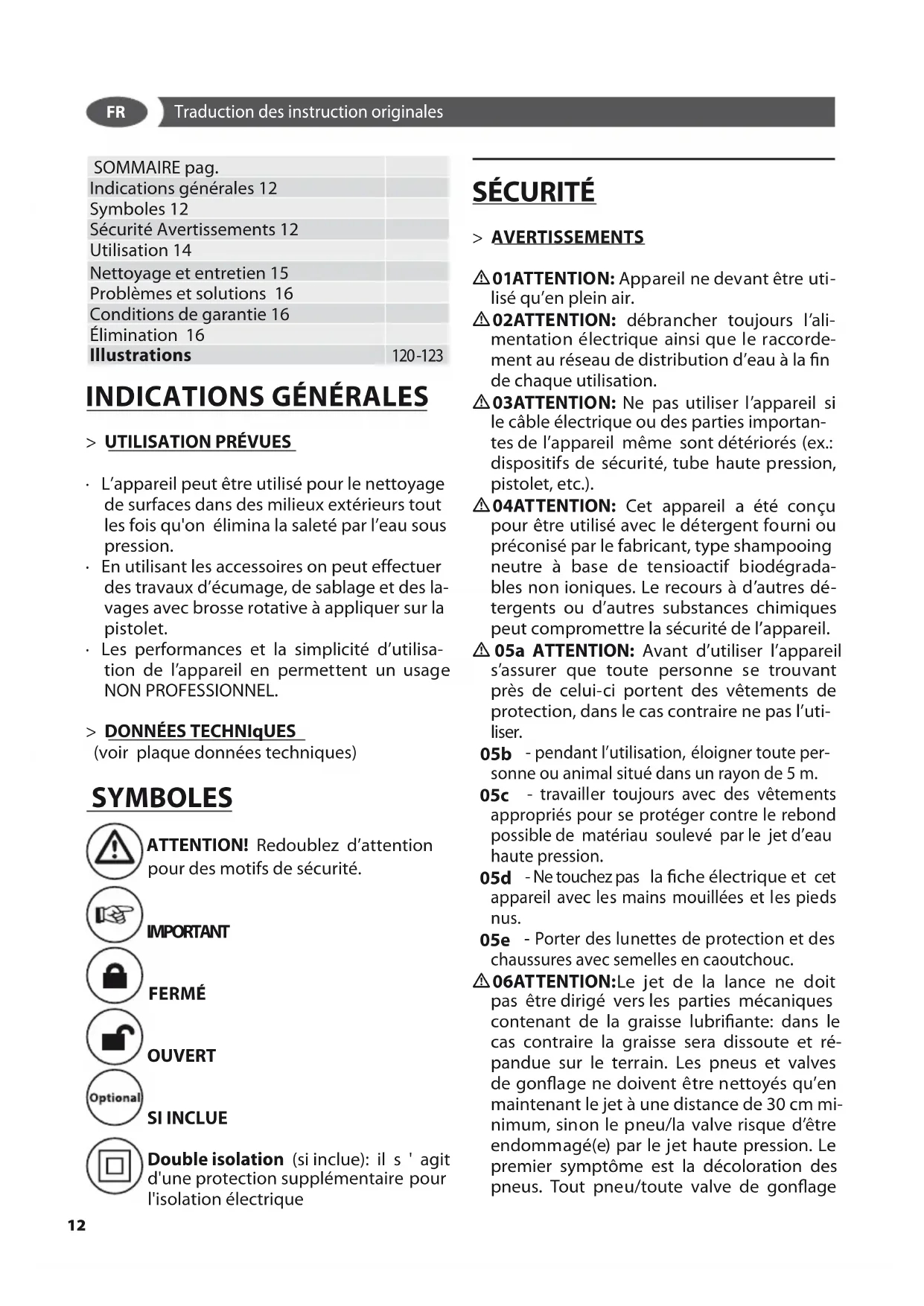

SOMMAIRE pag.
Indications générales 12
Symboles 12
Sécurité Avertissements 12
Utilisation 14
Nettoyage et entretien 15
Problèmes et solutions 16
Conditions de garantie 16
Élimination 16
Illustrations	120-123

INDICATIONS GÉNÉRALES

> UTILISATION PRÉVUES

• L'appareil peut être utilisé pour le nettoyage de surfaces dans des milieux extérieurs tout les fois qu'on élimina la saleté par l'eau sous pression.
• En utilisant les accessoires on peut effectuer des travaux d'écumage, de sablage et des lavages avec brosse rotative à appliquer sur la pistolet.
• Les performances et la simplicité d'utilisation de l'appareil en permettent un usage NON PROFESSIONNEL.

> DONNÉES TECHNIqUES

(voir plaque données techniques)

SYMBOLES

ATTENTION! Redoublez d'attention pour des motifs de sécurité.

IMPORTANT

FERMÉ

OUVERT

SI INCLUE

Double isolation (si inclue): il s'agit d'une protection supplémentaire pour l'isolation électrique

SÉCURITÉ

> AVERTISSEMENTS

⚠01ATTENTION: Appareil ne devant être utilisé qu'en plein air.

⚠02ATTENTION: débrancher toujours l'alimentation électrique ainsi que le raccordement au réseau de distribution d'eau à la fin de chaque utilisation.

⚠03ATTENTION: Ne pas utiliser l'appareil si le câble électrique ou des parties importantes de l'appareil même sont détériorés (ex.: dispositifs de sécurité, tube haute pression, pistolet, etc.).

⚠04ATTENTION: Cet appareil a été conçu pour être utilisé avec le détergent fourni ou préconisé par le fabricant, type shampooing neutre à base de tensioactif biodégradables non ioniques. Le recours à d'autres détergents ou d'autres substances chimiques peut compromettre la sécurité de l'appareil.

⚠ 05a ATTENTION: Avant d'utiliser l'appareil s'assurer que toute personne se trouvant près de celui-ci portent des vêtements de protection, dans le cas contraire ne pas l'utiliser.

05b - pendant l'utilisation, éloigner toute personne ou animal situé dans un rayon de 5 m.

05c - travailler toujours avec des vêtements appropriés pour se protéger contre le rebond possible de matériau soulevé par le jet d'eau haute pression.

05d - Ne touchez pas la fiche électrique et cet appareil avec les mains mouillées et les pieds nus.

05e - Porter des lunettes de protection et des chaussures avec semelles en caoutchouc.

⚠06ATTENTION: Le jet de la lance ne doit pas être dirigé vers les parties mécaniques contenant de la graisse lubrifiante: dans le cas contraire la graisse sera dissoute et répandue sur le terrain. Les pneus et valves de gonflage ne doivent être nettoyés qu'en maintenant le jet à une distance de 30 cm minimum, sinon le pneu/la valve risque d'être endommagé(e) par le jet haute pression. Le premier symptôme est la décoloration des pneus. Tout pneu/toute valve de gonflage

détérioré(e) représente un danger de mort.

07ATTENTION: Les jets haute pression peuvent être dangereux s'ils ne sont pas correctement utilisés. Ne pas les diriger sur des personnes, des animaux, des appareils électriques branchés ou sur l'appareil lui-même

⚠ 08ATTENTION: Les tubes flexibles, les accessoires et les raccords haute pression sont importants pour la sécurité de l'appareil. N'utiliser que des tubes flexibles, des accessoires et des raccords prescrits par le constructeur (il est extrêmement important de conserver ces composants intacts en évitant qu'ils ne soient utilisés de façon impropre et en les protégeant contre les plis, les chocs et les abrasions).

⚠️09ATTENTION: Appareils n'étant pas dotés de S.A.A. – Système d'Arrêt Automatique: ils ne doivent pas continuer de fonctionner plus de 2 minutes après que le pistolet a été relâché. L'eau recyclée augmente énormément sa température détériorant gravement la pompe.

⚠10ATTENTION: Appareils dotés de S.A.A. – Système d'Arrêt Automatique: il est bon de ne pas les laisser en état d'attente pendant plus de 5 minutes.

⚠11ATTENTION: Éteindre complètement l'appareil (interrupteur général sur (0)OFF) chaque fois qu'il est laissé sans surveillance.

⚠️12ATTENTION: Chaque machine est essayée dans ses conditions d'utilisation, il est donc normal que quelques gouttes d'eau soient présentes à l'intérieur.

⚠13ATTENTION: Faire attention à ne pas endommager le câble électrique. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

⚠13b ATTENTION: Ne pas tirer ou soulever l'appareil en utilisant le câble électrique.

⚠14ATTENTION: Appareil avec fluide sous pression. Saisissez fermement le pistolet afin de prévenir a force de réaction. Utilisez seulement la buse de haute pression faisant partie de l'équipement en dotation de l'appareil.

⚠16ATTENTION: Cet appareil n'est pas prévu pour être utilisé par des personnes (enfants

compris) avec des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances sauf si elles ont été formées et sont encaadrées par une personne responsable de leur sécurité pour l'utilisation de cet appareil.

⚠17ATTENTION: Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

⚠18ATTENTION: Ne jamais mettre en marche le nettoyeur haute pression avant d'avoir complètement déroulé le tuyau pour haute pression.

⚠19ATTENTION: Enrouler et dérouler le tuyau en faisant attention à ne pas renverser le nettoyeur hydrique sous pression.

⚠20ATTENTION: En cas d'enroulement ou de déroulement du tuyau, la machine doit être à l'arrêt et le tuyau vide de pression (Fin de l'utilisation).

⚠21ATTENTION: Risque d'explosion. Ne vaporiser pas de liquides inflammables.

⚠22ATTENTION: Afin d'assurer la sécurité de l'appareil, utiliser uniquement des pièces détachées d'origine ou agréés par le fabricant.

⚠23ATTENTION: Ne pas adresser le jet de l'appareil vers l'utilisateur meme ou vers des autres personnes pour nettoyer vêtements ou chaussures

⚠24ATTENTION: Ne pas permettre à des enfants ou à du personnel non formé d'utiliser l'appareil.

⚠ATTENTION: L'eau qui passe par les dispositifs anti-refoulement est considérée eau non potable.

⚠️XX ATTENTION: débrancher toujours l'appareil de l'alimentation électrique, en enlevant la fiche de la prise électrique, avant d'efféctuer chaque types de maintenance et de nottoyage.

⚠XY ATTENTION: tous rallonges non conformes peuvent se révéler dangereuses.

⚠XJ ATTENTION: en cas d'utilisation d'une rallonge, la fiche et la prise devront être imperméables à l'eau.

> DISPOSITIFS DE SÉCURITÉ:

⚠️ ATTENTION: Le pistolet est doté d’un arrêt de sécurité. À chaque interruption de l’utilisation de la machine, il est important d’ac-

tionner l'arrêt de sécurité pour éviter toute ouverture accidentelle.

• Dispositifs de sécurité: pistolet dotée d'un cran de sécurité, appareil équipé d'une protection contre les surcharges électriques (classe I), pompe équipée d'une soupape de dérivation ou d'un dispositif d'arrêt.
• Le bouton de sécurité du pistolet ne sert pas à bloquer le levier durant le fonctionnement mais à en éviter toute ouverture accidentelle.

⚠️ATTENTION: L'appareil est équipé avec un dispositif de protection moteur: en cas d'intervention du dispositif attendre quelques minutes ou déconnecter et raccorder l'appareil au réseau électrique. En cas de répétition du problème ou de manque de redémarrage, amener l'appareil au Service Apres Vente le plus proche.

STABILITÉ

⚠️ATTENTION: L'appareil doit être toujours maintenu en position horizontale, de façon sûr et ferme

UTILISATION

DESCRIPTION DU L'APPAREIL

Voir le "manuel des instructions spécifique" fourni.

MONTAGE DE L'APPAREIL

Voir le "manuel des instructions spécifique" fourni.

INSTALLATION

Voir fig. A

DEMARRAGE

Voir fig. B

LANCE HAUTE PRESSION

Voir fig. H

ASPIRATION DU DÉTERGENT

Voir fig. E-F-G

TUYAU HAUTE PRESSION

Voir fig. 1

> ALIMENTATION EN EAU

Branchement hydrique

ATTENTION (symbole): l'appareil n'est pas indiqué pour la connection au réseau de l'eau potable.

Le nettoyeur ne peut être raccordé directement au réseau public de distribution de l'eau potable que si, dans la tuyauterie d'alimentation, se trouve un dispositif antireflux avec vidange conforme aux normes en vigueur.

S'assurer que le tuyau ait un diamètre d'au moins 13 mm et qu'il soit renforcé.

⚠ATTENTION: L'eau qui passe par les dispositifs anti-refoulement est considérée eau non potable.

Aspirer uniquement de l'eau filtrée ou propre. Le robinet de prélèvement de l'eaudoit garantir une arrivée correspondent au double du débit de la pompe.

• Débit minimal: 15 l/ min.
• Température maximale de l'eau à l'entrée: 40°C
• Préssion maximale de l'entrée d'eau: 1Mpa

Placer le nettoyeur le plus près possible du réseau d'alimentation en eau.

Le non-respect des conditions susmentionnées provoque non seulement de graves détériorations mécaniques à la pompe mais aussi la déchéance de la garantie.

> ALIMENTATION EN EAU PAR UN ROBINET

• A la prise d'eau de l'appareil, raccordez un flexible d'alimentation (non livré d'origine) et connectez-le à la source d'eau.
• Ouvrez le robinet d'eau.

>ALIMENTATION EN EAU À PARTIR D'UN RÉCIPIENT OUVERT

• Dévissez le raccord d'arrivée d'eau.

• Raccordez le flexible d'aspiration à filtre (non livré d'origine) à la prise d'arrivée d'eau équipant l'appareil.

• Nettoyer le filtre dans place dans la prise du tuyau (si présente)

• Plongez le filtre dans le récipient et accrochez-le.
• Avant d'utilisez l'appareil, dégazez-le.
• De la prise haute pression de l'appareil, dévissez la conduite haute pression.
• Allumez l'appareil et laissez-le marcher jusqu'à ce que l'eau sorte sans bulles par la prise haute pression.
• Eteignez l'appareil puis revissez le flexible haute pression.

> ALIMENTATION ÉLECTRIQUE

• Le branchement électrique de l'appareil doit être conforme à la norme IEC 60364-1.
  Avant de brancher l'appareil, s'assurer que les données de la plaque correspondent aux données du réseau électrique et que la prise est protégée par un interrupteur magnétothermique différentiel "disjoncteur" ayant une sensibilité d'intervention inférieure à 0,03 A – 30 ms.
• En cas d'incompatibilité entre la prise et la fiche de l'appareil, remplacer la prise par une autre de même type. Cette opération doit être effectuée par du personnel professionnellement qualifié.
• Ne pas utiliser l'appareil en cas de température ambiante inférieure à 0°C, si celuici est doté d'un câble en PVC (H VV-F).
  ⚠️ATTENTION XY: tous rallonges non conformes peuvent se révéler dangereuses.
  ⚠ATTENTION XJ: En cas d'utilisation d'une rallonge, la fiche et la prise devront être imperméables à l'eau.

Le câble doit présenter les dimensions indiquées dans le tableau ci-dessous.

	<16 A <25 A
<20 m ø 1,5 mm ^2 14 AWG		ø 2,5 mm ^2 12 AWG
20 m - 50 m ø	2,5 mm ^2 12 AWG	ø 4,0 mm ^2 10 AWG

démarrer le nettoyeur il faut donc positionner l'interrupteur sur (l)"ON" et appuyer sur le levier du pistolet: de cette façon le A.S.S. fait démarrer la machine et l'arrête automatiquement si le levier est relâché. Afin d'éviter tout démarrage accidentel du nettoyeur, il est conseillé d'insérer le cran d'arrêt qui se trouve sur le levier du pistolet, à chaque fois que l'on arrête la machine.

• Tout démarrage spontané pouvant intervenir sans qu'on agisse sur le pistolet doit être attribué à des phénomènes tels que des bulles d'air dans l'eau ou autres et n'implique aucun défaut de la machine.
• Ne laissez l'appareil en fonction sans surveillance pour plus de 5 minutes. Afin de mieux le protéger, arrêtez l'appareil en appuyant sur le bouton (0)OFF.
• Assurez-vous que le branchement du flexible avec l'appareil et avec le pistolet soit effectué correctement, sans qu'il y ait fuite d'eau.

ARRÊT OFF

Voir fig. C

NETTOYAGE ET ENTRETIEN

L'appareil n'exige aucun entretien particulier.

⚠️XX ATTENTION: débrancher toujours l'appareil de l'alimentation électrique, en enlevant la fiche de la prise électrique, avant d'efféctuer chaque types de maintenance et de nettoyage.

⚠ATTENTION: ne pas vaporiser l'appareil avec eau et ne pas utiliser détergents ou solvants agressifs à fin de ne pas endommager l'appareil.

- Nettoyer la parte extérieure de l'appareil avec un chiffon sec

> STOCKAGE

• Déplacer l'appareil seulement en utilisant la poigne de transport propre.
  • Garder l'appareil et les accessoires dans un endroit sec et sure, hors des enfants

L'appareil ne fonctionne pas

• Vérifier le branchement.
- Vérifier que le câble ne soit pas endommagé. La pression de l'appareil est quasi nulle
- Éventer l'appareil : faire fonctionner la pompe sans le tuyau haute pression, jusqu'à ce que l'eau sorte sans faire de bulles de la sortie haute pression. Replacer le tuyau haute pression.
- Nettoyer le filtre situé dans le branchement pour l'eau.
- Vérifier la quantité d'alimentation en eau.
- Vérifier l'étanchéité et nettoyer d'éventuelles obstructions dans tous les tuyaux d'alimentation de la pompe.

Écarts de pression importants

- Nettoyer le gicleur haute pression. A l'aide d'une épingle, ôtez toute la saleté qui obs- true le trou du gicleur et nettoyez-le à l'eau depuis la partie avant.

La pompe fuit

- Elle supporte 10 gouttes/minute. En cas de fuite supérieure, contactez le service d'assistance agréé.

Pièces détachées

- Utiliser seulement les pièces détachées recommandées ou indiqués par le constructeur.

Tous nos appareils ont été soumis à de nombreux essais et sont sous garantie pour tous les défauts de fabrication conformément aux normes en vigueur. La garantie s'applique a partir de la date d'achat du produit.

Sont exclus de la garantie: Les parties sujettes à normale usure; Les composants en gomme, les balais de charbons, les filtres, les accessoires et les accessoires sont en option. - Les domma-ges accidentels dus au transport, à négligence et à une utilisation incorrecte, provoqués par une mise en place impropre ou incorrect. - La garantie n'envisage pas le nettoyage des or-ganes de fonctionnement, des filtres et buses obstrué des incrustations, es bloquées à cause

de résidus calcaires.

La machine n'est PAS destinée à une utilisation PROFESSIONNELLE mais privée: la garantie ne couvre pas les utilisations autres que celles privées.

ÉLIMINATION

En tant que propriétaire d'un appareil électrique ou électronique, la loi (conformément à la directive UE 2002/96/CE du

27 janvier 2003) vous défend d'éliminer ce produit ou ses accessoires électriques/électroniques comme un déchet domestique solide urbain et vous impose au contraire de l'éliminer dans les centres de collecte prévus à cet effet. On peut éliminer le produit directement du distributeur moyennant l'achat d'un nouveau produit, équivalent à celui que l'on doit éliminer.

Utiliser la machine seulement si le tuyau est entièrement déroule.
