Wave up 125 - Vysokotlakový čistič Lavor - Bezplatný návod na obsluhu

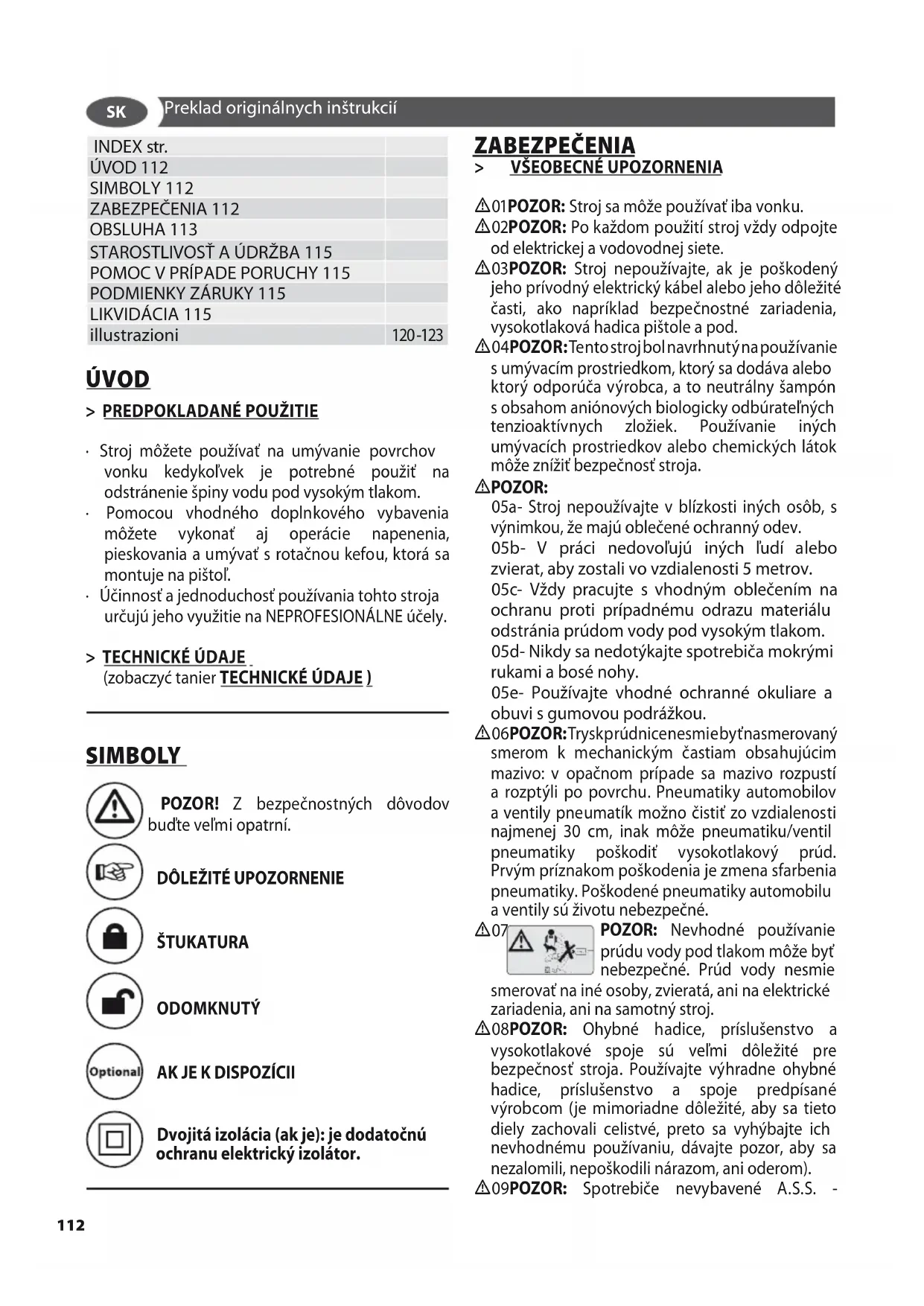

NÁVOD NA OBSLUHU Wave up 125 Lavor

• Stroj môžete používať na umývanie povrchov vonku kedykol'vek je potrebné použiť na odstránenie špiny vodu pod vysokým tlakom.
• Pomocou vhodného doplnkového vybavenia môžete vykonať aj operácie napenenia, pieskovania a umývať s rotačnou kefou, ktorá sa montuje na pištol.
• Účinnosť a jednoduchosť používania tohto stroja určujú jeho využitie na NEPROFESIONÁLNE účely.

> TECHNICKÉ ÚDAJE

(zobaczyć tanier TECHNICKÉ ÚDAJE)

SIMBOLY

POZOR! Z bezpečnostných dôvodov budte veľmi opatrní.

DÔLEŽITÉ UPOZORNENIE

ŠTUKATURA

ODOMKNUTÝ

AK JE K DISPOZÍCII

Dvojitá izolácia (ak je): je dodatočnú ochranu elektrický izolátor.

ZABEZPEČENIA

> VŠEOBECNÉ UPOZORNENIA

⚠01POZOR: Stroj sa môže používať iba vonku.
⚠02POZOR: Po každom použití stroj vždy odpojte od elektrickej a vodovodnej siete.
⚠03POZOR: Stroj nepoužívajte, ak je poškodený jeho prívodný elektrický kábel alebo jeho dôležité časti, ako napríklad bezpečnostné zariadenia, vysokotlaková hadica pištole a pod.

⚠04POZOR: Tento stroj bol navrhnutý na používanie s umývacím prostriedkom, ktorý sa dodáva alebo ktorý odporúča výrobca, a to neutrálny šampón s obsahom aniónových biologicky odbúratelných tenzioaktívnych zložiek. Používanie iných umývacích prostriedkov alebo chemických látok môže znížit bezpečnosť stroja.

⚠POZOR:

05a- Stroj nepoužívajte v blízkosti iných osôb, s výnimkou, že majú oblečené ochranný odev.
05b- V práci nedovolujú iných ludí alebo zvierat, aby zostali vo vzdialenosti 5 metrov.
05c- Vždy pracujte s vhodným oblečením na ochranu proti prípadnému odrazu materiálu odstránia prúdom vody pod vysokým tlakom. 05d- Nikdy sa nedotýkajte spotrebiča mokrými rukami a bosé nohy.
05e- Používajte vhodné ochranné okuliare a obuvi s gumovou podrážkou.

⚠️06POZOR: Tryskprúdnicenesmiebyťnasmerovaný smerom k mechanickým častiam obsahujúcim mazivo: v opačnom prípade sa mazivo rozpustí a rozptýli po povrchu. Pneumatiky automobilov a ventily pneumatík možno čistiť zo vzdialenosti najmenej 30 cm, inak môže pneumatiku/ventil pneumatiky poškodiť vysokotlakový prúd. Prvým príznakom poškodenia je zmena sfarbenia pneumatiky. Poškodené pneumatiky automobilu a ventily sú životu nebezpečné.

POZOR: Nevhodné používanie prúdu vody pod tlakom môže byt nebezpečné. Prúd vody nesmie é osoby, zvieratá, ani na elektrické na samotný stroj.

⚠08POZOR: Ohybné hadice, príslušenstvo a vysokotlakové spoje sú velmi dôležité pre bezpečnosť stroja. Používajte výhradne ohybné hadice, príslušenstvo a spoje predpísané výrobcom (je mimoriadne dôležité, aby sa tieto diely zachovali celistvé, preto sa vyhýbajte ich nevhodnému používaniu, dávajte pozor, aby sa nezalomili, nepoškodili nárazom, ani oderom).

⚠️09POZOR: Spotrebiče nevybavené A.S.S. -

Automatic Stop System: nesmú ostať v chode dlhšie ako 2 minúty s aktivovanou pištolou. Teplota vody prechádzajúcej tlakovým systémon sa značne zvyšuje, čo spôsobuje vážne poškoden čerpadla.

⚠ 10POZOR: Spotrebiče vybavené A.S.S.-Automatic Stop System: odporúča sa nenechávať ich v stave pohotovosti stand-by dlhšie ako 5 minút.

⚠11POZOR: Kedykol'vek stroj necháte bez dozoru, úplne ho vypnite (hlavný vypínač prepnite do polohy (0)OFF).

⚠12POZOR: Každý stroj sa kolauduje za prevádzkových podmienok, preto je normálne, že v jeho vnútri ostane trocha vody.

⚠13POZOR: Dávajte pozor, aby sa nepoškodil prívodný elektrický kábel. Ak je napájací kábel poškodený, musí byť vymenený výrobcom, servisnou službou, lebo vyškoleným personálom, aby sa predišlo nebezpečenstvom.

⚠13b POZOR: Napájací kábel by nemal byt používaný na tahanie alebo dvíhanie prístroja.

⚠14POZOR: Stroj s tekutinou pod tlakom. Pištol' pevne uchopte, aby ste predišli spätnému nárazu. Používajte výhradne vysokotlakovú prúdnicu dodávanú so strojom.

⚠ 15POZOR: Vysokotlaková hadica bola navrhnutá a vyrobená tak, aby vydržala vysoké tlaky. Aby sa nepoškodila, zaobchádzajte s ňou velmi opatrne. Nesprávnym používaním by sa mohla poškodit alebo predčasne narušit a spôsobit stratu záruky.

⚠ 16POZOR: Výrobok nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo osoby bez primeraných skúseností a poznatkov, pokiaľ neboli k tomu vhodne vyučení alebo vyškolení.

⚠ 17POZOR: Deti, aj ked' sú pod dozorom, sa nesmú s výrobkom hrat.

⚠18POZOR: Vysokotlakový umývací stroj nikdy neštartujte predtým, ako úplne roztočíte vysokotlakovú hadicu.

⚠20POZOR: Pred stáčaním alebo roztáčaním hadice musíte stroj vypnút a uvoľnit’ tlak v samotnej hadici (mimo činnosti).

⚠️ 21POZOR: Nebezpečenstvo výbuchu. Nestriekajte horľavých kvapalín.

⚠️ 22POZOR: Pre zaistenie bezpečnosti zariadenia, používajte iba originálne náhradné diely od výrobcu alebo schválené výrobcom

⚠️ 23POZOR: Nesmerujte prúd vody na seba, ani na iné osoby, aby ste si očistili odev alebo topánky.

⚠️ 24POZOR: Nedovol'te, aby stroj používali deti, ani osoby, ktoré s jeho používaním nemajú

skúsenosti.

⚠ XZ POZOR: Voda, ktorá preteká cez systémový odlučovač, nie je pitná.

⚠️ XX POZOR Pred vykonaním akéhokol'vek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie.

⚠ XY POZOR Nevhodné predlžovacie elektrické káble môžu byť nebezpečné.

⚠ XJ POZORAk sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu;

BEZPEČNOSTNÉ ZARIADENIA:

⚠POZOR: Pištol' je vybavená bezpečnostnou zarážkou. Pri každom prerušení používania stroja musíte aktivovať aj bezpečnostnú zarážku, aby sa predišlo náhodnému zapnutiu stroja.

- Bezpečnostné zariadenia: pištol' vybavená bezpečnostnou zarážkou, stroj je vybavený ochranou proti preťaženiu (Tr. I), čerpadlo je vybavené bezpečnostným ventilom by-pass alebo núdzovým zastavením.

- Bezpečnostné tlačidlo pištole neslúži na zablokovanie páky počas chodu, ale na zabránenie náhodnému zapnutiu.

⚠ POZOR: Prístroj je vybavený zariadením na ochranu motora – v prípade zásahu zariadenia niekol’ko minút vyčkajte, alebo prístroj vypnite z elektrickej siete a opätovne zapnite. V prípade, že sa problém bude opakovať alebo sa prístroj opätovne nezapne, odneste ho do najbližšieho servisného strediska.

> STABILITU

⚠POZOR: Stabilita prístroja sa zabezpečí tak, že ho postavíte na rovnú plochu.

OBSLUHA

ŠTANDARDNÉ PRÍSLUŠENSTVO

Pozrite sa na "manuál inštrukcií špecifikáciami" dodáva

POKYNY NA MONTÁŽ

Pozrite sa na "manuál inštrukcií špecifikáciami" dodáva

INŠTALÁCIA

vid' obr. A

UVEDENIE DO CHODU

vid' obr. B

Nasávanie umývacieho prostriedku z nádržky vid' obr. E-F-G
Vysokotlaková hadica vid' obr.
PRÍVOD VODY Pripojenie na vodovodnú siet'

⚠️ POZOR: (Sinbolo): zariadenie nie je vhodné pre pripojenie k pitnej vode.

Vodný čistič môže byť napojený priamo na verejnu vodovodnú siet’ len v prípade, že je na prívodnom potrubí nainštalované zariadenie zabraňujúce spätnému prúdeniu vody s vyprázdňovaním v súlade s platnými právnymi predpismi. Uistite sa, či je minimálny priemer hadice 13mm a či je dobre vystužená.

⚠ POZOR: Voda, ktorá preteká cez systémový odlučovač, nie je pitná.

Používajte len filtrovanú a čistú vodu. Vodovodný kohútik musí zabezpečovať dvakrát väčší prívod vody ako je maximálny výkon čerpadla.

• Minimálny výkon: 15 l/ min.
• Maximálna teplota vody pri vstupe: 40°C
• Maximálny tlak vody pri vstupe: 1Mpa

Umiestnite vodný čistič čo najbližšie k vodovodnej sieti.

Nedodržanie horeuvedených pokynov môže spôsobit vážne mechanické škody na čerpadle a stratu záruky.

Prívod vody z vodovodného potrubia

• Pripojte ohybnú hadicu (nie je súčastou výbavy) k spoju pre vodu prístroja a k prívodnému potrubiu vody.
• Otvorte kohútik.

Prívod vody z otvorenej nádrže

• Odskrutkujte spoj pre prívod vody.
• Ku spoju na vodu prístroja priskrutkujte odsávaciu hadicu s filtrom (nie je súčastou výbavy).
• Ponorte filter do nádrže.
  • Pred použitím prístroja z neho vypustite vzduch.
• Odpojte vysokotlakovú ohybnú hadicu z vysokotlakového spoja na prístroji.

- Zapnite prístroj a nechajte ho v prevádzke, pokial'z vysokotlakového spoja nezačne vytekat' voda bez bubliniek.

- Vypnite prístroj a opätovne pripojte vysokotlakovú ohybnú hadicu.

> ELEKTRICKÉ NAPáJANIE

- Elektrické zapojenie stroja musí vyhovovať norme IEC 60364-1.

Pred zapojením stroja skontrolujte, či hodnoty na štítku s technickými údajmi zodpovedajú hodnotám elektrickej siete a či je zásuvka vybavená automatickým magnetotermickým spínačom, ktorý je citlivý na hodnoty nižšie ako 0,03 A- 30ms.
- V prípadoch, že sietová zásuvka nie je zhodná so zástrčkou stroja, dajte vymeniť kvalifikovanému odborníkovi zásuvku za inú, vhodného druhu.
- Stroj nepoužívajte, ak je teplota prostredia nižšia ako 0°C, ak je stroj vybavený prívodným elektrickým káblom z PVC (H VV-F).
⚠ XY POZOR Nevhodné predlžovacie elektrické káble môžu byť nebezpečné.
⚠XJ POZOR Ak sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu; a kábel musí mať rozmery uvedené v tabul’ke dolu.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (ak je k dispozícii)

UPOZORNENIE: Tento vysokotlakový umývací stroj je vybavený automatickým systémom A.S.S. (Automatic Stop System), ktorý zabezpečuje vypnutie stroja počas fázy by-pass. Aby ste vysokotlakový umývací stroj zapli, prepnite vypínač do polohy (I)"ON", potom stlačte páku pištole, A.S.S. zabezpečí zapnutie stroja a vypne ho automaticky po pustení páky. Preto vám odporúčame aktivovať poistku nachádzajúcu sa na pištoli vždy, ked' sa stroj zastaví, aby sa predišlo jeho náhodnému zapnutiu.

toli môžu spôsobit javy ako vzduchové bubliny vo vode alebo iné, ale nie poškodenie stroja.

• Nenechávajte stroj v stave stand by bez dozo- ru dlhšie ako 5 minút. V opačnom prípade bude nevyhnutné, na zaručenie chránenia stroja, pre- pnút vypínač do polohy (0)“OFF”.
• Skontrolujte, či sú vysokotlaková hadica dávaná pištol' pevne zapojené k stroju, čo zna-mená, že nesmie dochádzat' k úniku vody.

UKONČENIE PREVÁDZKY

vid' obr.

STAROSTLIVOSŤ A ÚDRŽBA

vid' obr. D

Prístroj si nevyžaduje údržbu.

⚠XX POZOR: Pred vykonaním akéhokol'vek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie.
⚠ POZOR: Nestriekajte jednotku s vodou a Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá. Prístroj môže byť poškodený.
- Pulire la parte esterna della macchina con uno straccio asciutto.

SKLADOVANIE

vid'obr. D

• Prístroj t'ahajte za prepravnú rukovät.
• Oddel'te prúdnicu od ručnej striekacej pištole, skladovat' mimo dosahu detí.

POMOC V PRÍPADE PORUCHY

Prístroj nefunguje

• Skontrolujte napätie siete.
• Skontrolujte, či nie je poškodený napájací kábel.
  Nedochádza k natlakovaniu prístroja
• Vypustite z prístroja vzduch: uvedte čerpadlo do prevádzky bez vysokotlakovej hadice, pokial' z výstupu pre vysoký tlak nezačne vytekať voda bez bubliniek. Potom znovu pripojte vysokotlakovú hadicu.
• Vyčistite filter v hadicovej spojke.
• Vyčistite filter v mieste uchytenia vysokotlakovej trubky (ak je súčastou prístroja).
• Skontrolujte množstvo prívodnej vody.
• Skontrolujte utesnenie alebo prípadné ucpanie vo všetkých prívodných hadiciach čerpadla.

Vel'ké výkyvy tlaku

• Vyčistite vysokotlakovú trysku. Pomocou

špendlíka odstráňte z otvoru trysky všetky usadeniny a prepláchnite jeho prednú časť vodou.

Čerpadlo tečie

- Pripúšta sa maximálne 10 kvapiek za minútu. V prípade vyššieho úniku vody sa obrátte na do autorizované servisné centrum.

Náhradné diely

- Pre zaistenie bezpečnosti zariadenia používajte len originálne náhradné diely dodané alebo odporúčané výrobcom.

PODMIENKY ZÁRUKY

Všetky naše prístroje prešli dôkladnými úradnými skúškami. Na výrobné vady sa vzťahuje záruka v súlade s platnými právnymi predpismi. Záručná doba začína plynút od dátumu nákupu.

Zo záruky sú vylúčené: - Časti podliehajúce normalnemu opotrebovaniu. - uhlíky a doplňujúce príslušenstvo. - Poškodenia vzniknuté nedopatrením, prepravou, nepozornostou alebo neprimeraným zaobchádzaním, nesprávnym alebo nevhodným používaním a inštaláciou a používaním, ktoré nie je v súlade s upozorneniami uvedenými v návo-de na použitie. - Záruka sa nevztahuje na prípadné čistenie funkčných vnútorných prvkov, vkladov, upchaté filtre a trysky.

Vodný čistič je určený len na amatérske použitie a NIE NA PROFESIONÁLNE POUŽITIE: ZÁRUKA SA NEVZŤAHUJE NA INÉ POUŽITIE AKO NA SÚKROMNÉ ÚČELY.

LIKVIDÁCIA

Ako majitel' ovi elektrického lebo elektronického zariadenia Vám zákon (v súlade s európskou smernicou 2002/96/CE z 27. januára 2003) zakazuje tento výrobok lebo jeho elektrické / elektronické príslušenstvo zlikvidovať ako pevný komunálny odpad a nariaduje Vám ho odniest do zvláštnych zberných zariadení. Za účelom likvidácie je možné výrobok odniest priamo distributérovi a zakúpiť si výrobok nový, rovnaký ako ten, ktorý je určený k likvidácii.

Vodný čistič používajte len v prípade, že je hadica celkom odmotaná.
