Ürün Türü	Yüksek Basınçlı Yıkama Makinesi
Marka	Lavor
Model	Wave up 125
Kullanım Amacı	Profesyonel olmayan kullanım için dış yüzey temizliği
Elektrik Beslemesi	230 V ~ 50 Hz
Maksimum Çıkış Basıncı	125 bar
Minimum Su Besleme Debisi	15 l/dak
Maksimum Su Sıcaklığı	40 °C
Maksimum Su Giriş Basıncı	1 MPa
Güvenlik Cihazları	Emniyet mandallı tabanca, motor koruması, by-pass valfi, otomatik durdurma sistemi (S.A.A.)
Çift Yalıtım	Evet (dahil ise)
Önerilen Bakım	Dışını kuru bir bezle temizleyin, bakımdan önce fişi çekin
Uyumlu Aksesuarlar	Köpürtme, kumlama, döner fırça
Elektrik Bağlantısı	30 mA kaçak akım koruma şalteri ile korunan priz, uygun bir uzatma kablosu kullanın
Garanti	Üretim hatalarına karşı, normal aşınma ve profesyonel kullanım hariç
Bertaraf	Evsel atıklarla atmayın, WEEE yönergesine göre geri dönüştürün
Ağırlık	Yaklaşık 15 kg (tahmini)
Boyutlar (U x G x Y)	Yaklaşık 60 x 40 x 40 cm (tahmini)

Sık sorulan sorular - Wave up 125 Lavor

Lavor Wave up 125 yüksek basınçlı yıkama makinesi nasıl çalıştırılır?

Cihazın fişe takılı olduğundan ve su girişinin açık olduğundan emin olun. Anahtarı AÇIK (I) konumuna getirin ve tabanca koluna basın. Otomatik durdurma sistemi makineyi çalıştırır. Durdurmak için kolu bırakın.

Tedarik edilenden farklı bir deterjan kullanabilir miyim?

Hayır, yalnızca tedarik edilen veya üretici tarafından önerilen biyolojik olarak parçalanabilir yüzey aktif maddeler içeren deterjanı kullanın. Diğer kimyasalların kullanımı cihazın güvenliğini tehlikeye atabilir.

Kullanım sırasında hangi güvenlik mesafesine uymalıyım?

Kullanım sırasında herhangi bir kişi veya hayvanı en az 5 metre uzakta tutun. Koruyucu giysi, gözlük ve kauçuk tabanlı ayakkabı giyin.

Yüksek basınçlı yıkama makinesiyle lastik temizleyebilir miyim?

Evet, ancak lastiğe veya valfe zarar vermemek için püskürtmeyi en az 30 cm mesafede tutun. Çok yakın püskürtme renk değişikliğine ve ölüm tehlikesine yol açabilir.

Cihazın basıncı neredeyse sıfırsa ne yapmalıyım?

Hava tahliyesi yaparak pompayı yüksek basınç hortumu olmadan, su kabarcıksız çıkana kadar çalıştırın. Su giriş filtresini temizleyin ve su beslemesini kontrol edin (minimum debi 15 l/dak).

Cihaz çocuklar veya eğitimsiz kişiler tarafından kullanılabilir mi?

Hayır. Bu cihaz, gözetim olmaksızın kısıtlı yeteneklere sahip kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır. Çocuklar cihazla oynamamaları için denetlenmelidir.

Yüksek basınçlı yıkama makinesi nasıl bakım yapılır?

Özel bir bakım gerekmez. Dışını kuru bir bezle temizleyin. Bakım işlemlerinden önce her zaman fişi çekin. Cihaza su veya agresif çözücüler püskürtmeyin.

Elektrikli uzatma kablosu kullanabilir miyim?

Evet, ancak cihazın gücüne uygun olmalıdır. Fiş ve priz su geçirmez olmalıdır. Kablo kesiti 20 m'ye kadar en az 1,5 mm², 20-50 m arasında 2,5 mm² olmalıdır.

Pompadan su sızıntısı durumunda ne yapmalıyım?

Pompa dakikada 10 damlaya kadar sızıntıyı tolere edebilir. Sızıntı daha fazlaysa yetkili servise başvurun. Yalnızca orijinal yedek parçalar kullanın.

Kullanımdan sonra cihaz nasıl saklanmalıdır?

Elektrik bağlantısını ve su girişini kesin. Cihazı ve aksesuarlarını kuru ve güvenli bir yerde, çocukların erişemeyeceği şekilde saklayın. Cihazı 5 dakikadan fazla bekleme modunda bırakmayın.

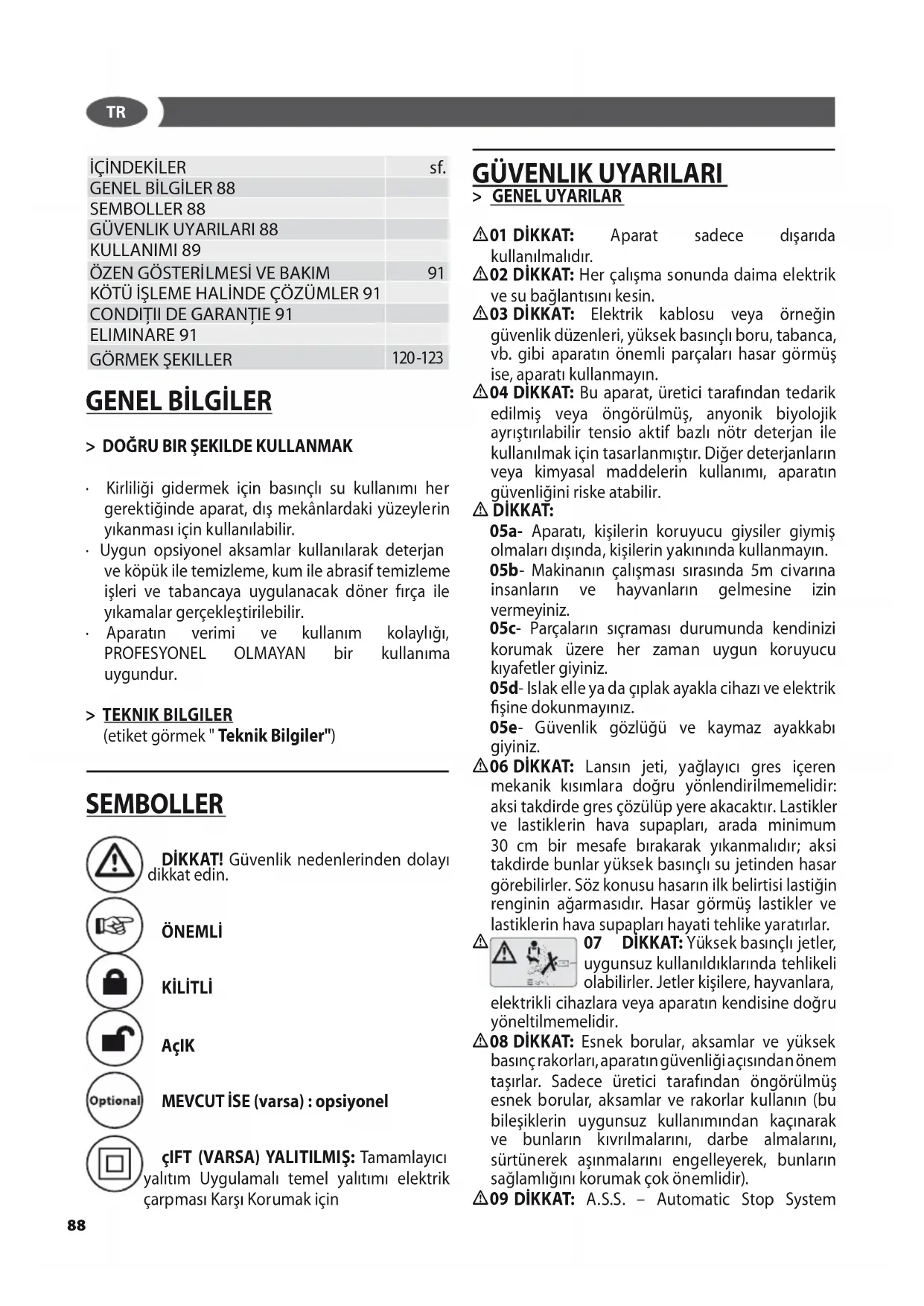

KULLANIM KILAVUZU Wave up 125 Lavor

• Kirliliği gidermek için basınçlı su kullanımı her gerektiğinde aparat, dış mekânlardaki yüzeylerin yıkanması için kullanılabilir.
• Uygun opsiyonel aksamlar kullanılarak deterjan ve köpük ile temizleme, kum ile abrasif temizleme işleri ve tabancaya uygulanacak döner fırça ile yıkamalar gerçekleştirililebilir.
• Aparatın verimi ve kullanım kolaylığı, PROFESYONEL OLMAYAN bir kullanıma uygundur.

TEKNIK BILGILER (etiket görmek "Teknik Bilgiler")

SEMBOLLER

DİKKAT! Güvenlik nedenlerinden dolayı dikkat edin.

ÖNEMLİ

KİLİTLİ

AçIK

MEVCUT İSE (varsa) : opsiyonel

) ÇİFT (VARSA) YALITILMIŞ: Tamamlayıcı yalıtım Uygulamalı temel yalıtımı elektrik çarpması Karşı Korumak için

GÜVENLIK UYARILARI

> GENEL UYARILAR

⚠01 DİKKAT: Aparat sadece dışarıda kullanılmalıdır.

⚠️02 DİKKAT: Her çalışma sonunda daima elektrik ve su bağlantısını kesin.

⚠03 DİKKAT: Elektrik kablosu veya örneğin güvenlik düzenleri, yüksek basınçlı boru, tabanca, vb. gibi aparatın önemli parçaları hasar görmüş ise, aparatı kullanmayın.

⚠04 DİKKAT: Bu aparat, üretici tarafından tedarik edilmiş veya öngörülmüş, anyonik biyolojik ayrıştırılabilir tensio aktif bazlı nötr deterjan ile kullanılmak için tasarlanmıştır. Diğer deterjanların veya kimyasal maddelerin kullanımı, aparatın güvenliğini riske atabilir.

⚠ DİKKAT:

05a- Aparatı, kişilerin koruyucu giysiler giymiş olmaları dışında, kişilerin yakınında kullanmayın.

05b- Makinanın çalışması sırasında 5m civarına insanların ve hayvanların gelmesine izin vermeyiniz.

05c- Parçaların sıçraması durumunda kendinizi korumak üzere her zaman uygun koruyucu kıyafetler giyiniz.

05d- Islak elle ya da çıplak ayakla cihazı ve elektrik fişine dokunmayınız.

05e- Güvenlik gözlüğü ve kaymaz ayakkabı giyiniz.

⚠️06 DİKKAT: Lansın jeti, yağlayıcı gres içeren mekanik kısımlara doğru yönlendirilmemelidir: aksi takdirde gres çözülüp yere akacaktır. Lastikler ve lastiklerin hava supapları, arada minimum 30 cm bir mesafe bırakarak yıkanmalıdır; aksi takdirde bunlar yüksek basınçlı su jetinden hasar görebilirler. Söz konusu hasarın ilk belirtisi lastiğin renginin ağarmasıdır. Hasar görmüş lastikler ve lastiklerin hava supapları hayati tehlike yaratırlar.

07 DİKKAT: Yüksek basınçlı jetler, uygunsuz kullanıldıklarında tehlikeli olabilirler. Jetler kişilere, hayvanlara, elektrikli cihazlara veya aparatın kendisine doğru yöneltilmemelidir.

⚠08 DİKKAT: Esnek borular, aksamlar ve yüksek basınç rakorları, aparatın güvenliği açısından önem taşırlar. Sadece üretici tarafından öngörülmüş esnek borular, aksamlar ve rakorlar kullanın (bu bileşiklerin uygunsuz kullanımından kaçınarak ve bunların kıvrılmalarını, darbe almalarını, sürtünerek aşınmalarını engelleyerek, bunların sağlamlığını korumak çok önemlidir).

⚠️09 DİKKAT: A.S.S. – Automatic Stop System

(Otomatik Stop Sistemi) – ile donatılmamış aparatlar: tabanca işletilmiş olarak 2 dakikadan fazla harekette kalmamalıdır. Basınçlandırma devrinden geçirilmiş suyun sıcaklığı, pompaya ciddi hasarlar vererek bariz derecede artar.

⚠️ 10 A.S.S. AUTOMATIC STOP SYSTEM DİKKAT: A . S . S Automatic Stop

System (Otomatik Stop Sistemi) – ile donatılmış aparatlar: 5 dakikadan fazla stand-by konumunda bırakılmamalıdır.

⚠ 11 DİKKAT: Aparatı denetimsiz bıraktığınız her defa aparatı tamamen kapatın (genel şalter (0) OFF pozisyonunda).

⚠ 12 DİKKAT: Her makine, kendi kullanım şartları dahilinde denenir; bu nedenle bunun içinde birkaç damla su kalmış olması normaldir.

⚠️ 13 DİKKAT: Elektrik kablosuna hasar vermemeye dikkat edin. Eğer elektrik besleme kablosu hasarlıysa tehlikeyi önlemek amacıyla üretici tarafından ya da teknik servis tarafından ya da kalifiye personel tarafından değiştirilmelidir.

⚠ 13b DİKKAT: Makineyi kaldırmak için ya da başka sebeple asla elektrik kablosunu çekmeyin.

⚠ 14 DİKKAT: Basınçlandırılmış akışkanlı makine. Reaksiyon gücünü önlemek için tabancayı sıkıca kavrayın. Sadece makine beraberinde tedarik edilmiş yüksek basınçlı nozülü kullanın.

⚠ 16 DİKKAT: Aparat, çocuklar veya fiziksel, duyumsal veya zihinsel kapasiteleri yetersiz veya uygun şekilde eğitilip bilgilendirilene kadar gerekli deneyim ve bilgisi olmayan kişiler tarafından kullanılmamalıdır.

⚠️ 17 DİKKAT: Çocuklar kontrol altında tutulsalar dahi, aparat ile oynamamalıdırlar.

⚠ 18 DİKKAT: Yüksek basınçlı hortumu salmadan önce hidro temizleyiciyi işletmeye almayın.

⚠️ 19 DİKKAT: Hortumu, hidro temizleyicinin ters dönmemesine dikkat ederek sarın ve salın.

⚠️ 20DİKKAT: Hortum salındığında veya sarıldığında makine sönük ve hortum basınçsız olmalıdır (hizmet dışı).

⚠️ 21 DİKKAT: patlama riski. sprey etmeyin yanıcı sıvılar.

⚠️22 DİKKAT: Makinenin güvenliğini sağlamak için, üretici sadece orijinal yedek parça üreticisi tarafından onaylı.

23 DİKKAT: Giysileriveya ayakkabıları temizlemek için jeti kendinize veya diğer kişilere doğru yöneltmeyin.

⚠️24 DİKKAT: Aparatın çocuklar veya eğitilmemiş kişiler tarafından kullanılmasına izin vermeyin.

⚠XZ DİKKAT: Bir sistem ayırcısından akan su, içilemez olarak sınıflandırılmıştır.

⚠️XX DİKKAT: Herhangi bir bakım veya temizlik müdahalesini gerçekleştirmeden önce aparatın elektrik şebekesi ile bağlantısını kesiniz.

⚠XY DİKKAT: Uygun olmayan uzatmalar tehlikeli olabilir.

⚠️XJ DİKKAT: Bir uzatmanın kullanılması halinde, aparatın fışı ve uzatmanın prizi su geçirmez olmalı ve kablo,

Güvenlik düzenlenleri:

⚠ DİKKAT: Tabanca bire emniyet pimi ile donatılmıştır. Makinenin kullanımına ara verildiği her defa aparatın kazara harekete geçmesini önlemek için emniyet pimini devreye sokmak önemlidir.

- Güvenlik düzenleri: emniyet pimi ile donatılmış tabanca, aşırı elektrik yüklerine karşı koruma ile donatılmış makine (SINIF I), by pass vanası veya durdurma düzeni ile donatılmış pompa.

- Tabancanın emniyet butonu, işleme esnasında levyenin blokajına değil, tabancanın kazara harekete geçirilmesini önlemeye yarar.

⚠ DİKKAT: Makina motor koruma cihazıyla donatılmıştır: cihazın aktif hale geçmesi durumunda, bir kaç dakika bekleyin yada alternative olarak makinanın fişini prizden çekip yaniden takın. Problemin tekrarı halinde yada makinanın çalışmaması durumunda en yakın servis merkezine başvurun.

DEVRILME EMNIYETININ KOŞULLARI

⚠DİKKAT: Düz bir yüzeye konması durumunda cihazın devrilme emniyeti sağlanmış olur.

KULLANIMI

STANDART DONANIM

Bkz: "talimatların Kılavuzu özel" verilir.

MONTAJ TALIMATLARI

Bkz: "talimatların Kılavuzu özel" verilir.

MONTAJ

görmek Şekiller bkz. A

çALIŞTIRMA

görmek Şekiller bkz. B

YÜKSEK BASINÇLI LANSLAR

görmek Şekiller bkz. H

DETERJAN EMME

görmek Şekiller bkz. E-F-G

YÜKSEK BASINÇLI HORTUM

görmek Şekiller bkz.

SU BESLEMESİ

Su bağlantısı

DİKKAT: Cihaz uygun içme suyu bağlantı için değildir.

Hidro temizleyici, sadece yürürlükteki normlara uygun boşaltma ile ters sıvı akışını bloke etmekle görevli bir düzen besleme borusuna monte edilmiş ise, direkt olarak kamu su dağıtım şebekesine bağlanabilir. Hortumun en az ∅ 13mm ve takviyeli olduğundan emin olunuz.

⚠️ DİKKAT: Su cihazları geçti geri akışı içilebilir olarak kabul edilmez.

Sadece filtreden geçirilmiş veya temiz suyu dirin. Su alma musluğu, pompanın maksimum pasitesinin iki misline eşit dağıtım garanti nelidir.

• Minimum kapasite: 15 l/dak.
• Girişte maksimum su sıcaklığı: 40°C
• Girişte maksimum su basıncı: 1Mpa

Hidro temizleyiciyi, su besleme şebekesine mümkün olduğunca yakın olarak yerleştiriniz.

Yukarıdaki koşullara uyulmaması pompanın ciddi derecede mekanik hasarlara uğramasına ve garantinin geçersiz olmasına sebep olur.

Su boru hattının beslenmesi

• Esnek bir besleme hortumunu (tedarik içinde bulunmaz) aparatın su rakoruna ve su beslemesine bağlayınız.
• Musluğu açınız.

Açık bir depodan su beslemesi

• Su besleme rakorunu çözünüz.
• Filtreli emme hortumunu (tedarik içinde bulunmaz) aparatın su rakoruna bağlayarak sıkıştırınız.
• Filtreyi depo içine daldırınız.

- Kullanım öncesinde aparat içindeki havayı boşaltınız.

- Yüksek basınçlı esnek hortumu aparatın yüksek basınç rakorundan çözünüz.

- Aparatı açınız ve su, yüksek basınçlı rakordan kabarcıksız çıkana kadar aparatı çalıştırınız.

- Aparatı kapatınız ve yüksek basınçlı esnek hortumu yeniden bağlayarak sıkıştırınız.

> ELEKTRİK BESLEMESİ

• Aparatın elektrik bağlantısı, IEC 60364-1 standardına uygun olmalıdır.
  Aparatı bağlamadan önce plaka üzerindeki

verilerinin, elektrik şebekesinin verilerine uygun olduğundan ve prizin 0,03 A - 30ms altında açılma duyarlılığına sahip bir diferansiyel manyeto termik şalter "GÜVENLİK SİGORTASI" ile korunmuş olduğundan emin olun.

• Aparatın prizi ve fışı arasında uyumsuzluk hallerinde, prizi, diğer uygun bir tip ile mesleki nitelikli personele değiştirtin.
• Aparatın PVC (H VV-F) kablo ile donatılmış olması halinde aparatı, 0°C altındaki ortam sıcaklıklarında kullanmayın.

⚠XYDİKKAT: Uygun olmayan uzatmalar tehlikeli olabilir.

⚠️XJ DİKKAT: Bir uzatmanın kullanılması halinde, aparatın fişi ve uzatmanın prizi su geçirmez olmalı ve kablo, aşağıdaki tabloda belirtilen boyutlara sahip olmalıdır.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (mevcut ise)

> OTOMATİK STOP SİSTEMİ

Bu hidro temizleyici, A.S.S. (Automatic Stop System/Otomatik Stop Sistemi) ile donatılmıştır; bu, by-pass fazı esnasında hidro temizleyicinin kapatılmasını sağlar. Bu nedenle hidro temizleyiciyi işletmeye almak için şalteri (I)"ON" üzerine getirmek ve sonra tabancanın levyesine basmak gerekir; Otomatik Stop Sistemi aparatın çalıştırılmasını sağlayacak ve levye bırakıldığında otomatik olarak kapatacaktır. Bu nedenle kazara harekete geçme olasılığını önlemek için makineyi her durdurduğunuzda, tabancanın levyesi üzerine yerleştirilmiş emniyeti pimini etkinleştirin.

• Tabancaya müdahale etmeden makinenin otomatik olarak harekete geçmesi, ürünün kusurlu olmasından değil, sudaki hava kabarcıkları veya benzerleri gibi fenomenlerden kaynaklanır.
• Makineyi 5 dakikadan fazla denetimsiz olarak stand by konumunda bırakmayın. Aksi durumda makinenin korunması açısından şalteri (0) "OFF" pozisyonuna getirmek gerekir.
• Yüksek basınçlı borunun makine ve tedarik dahilindeki tabanca ile bağlantısının doğru şekilde gerçekleştirilmiş olduğunu kontrol edin;

bu, su sızıntısız anlamına gelir.

çALIŞMANIN TAMAMLANMASI

görmek Şekiller bkz.

ÖZEN GÖSTERİLMESİ VE BAKIM

görmek Şekiller bkz. D

Aparat bakım yapılmasını gerektirmez.

⚠️XX DİKKAT: Herhangi bir bakım veya temizlik müdahalesini gerçekleştirmeden önce aparatın elektrik şebekesi ile bağlantısını kesiniz.

⚠ DİKKAT: su püskürtme birimi ve Don't deterjan veya solvent kullanmayın. Cihaz zarar görebilir.

- kuru bir bezle birim ° Temizlik dışında.

DEPOLAMA

görmek Şekiller bkz.

- Cihazı taşıma kolundan çekin.

- El püskürtme tabancasını, püskürtme borusuyla el püskürtme tabancasının saklama parçasına getirin.

KÖTÜ İŞLEME HALİNDE ÇÖZÜM- LER

Aparat işlemiyor

• Şebeke gerilimini kontrol ediniz.
• Besleme kablosunda olası hasarların olup olmadığını kontrol ediniz.

Aparat basınçlanmıyor

• Aparatın havasını boşaltınız: su, yüksek basınç çıkışından kabarcıksız çıkana kadar pompayı yüksek basınç hortumu olmadan işletiniz. Sonra yüksek basınç hortumunu yeniden takınız.
• Su bağlantısındaki filtreyi temizleyiniz.
• Yüksek basınçlı hortum bağlantısındaki filtreyi temizleyin (eger mevcutsa).
• Su besleme miktarını kontrol ediniz.
• Pompanın tüm besleme borularında olası sızdırmazlık veya tıkanıklıkları kontrol ediniz.

Yüksek basınç salınımları

- Yüksek basınç nozülünü temizleyiniz. Bir iğne ile nozül deliğindeki kiri gideriniz ve ön tarafından su ile yıkayınız.

Pompa kaçırıyor

- Dakikada 10 damlaya kadar izin verilir. Bunu aşan kaçaklarda yetkili teknik servis ile temas kurunuz.

Yedek parçalar

- Sadece orijinal yedek parça ya da üretici tarafından onaylanan yedek parça kullanın.

GARANTI ŞARTLARI

Tüm aparatlarımız özenli denemelerden geçirilirler ve yürürlükteki kanunlara uygun olarak fabrikasyon hatalarına karşı garanti edilirler. Garanti satın alma tarihinden itibaren başlar.

Aşağıdakiler garanti kapsamı dışındadır: - Normal aşınmaya tabi parçalar. - Lastik parçalar, kömürler fırça, filtreler, aksesuarlar ve opsiyonel aksesuarlar. -Nakliyat, ihmal veya uygunsuz kullanım, uygun olmayan hatalı veya isabetsiz

kullanım ve montaj sebebi kazara hasarlar. - Garanti, aparatın içindeki organların olası temizliğini kapsamaz, tıkanmış nozüller ve filtreleri, kireç oluşum artıkları sebebi bloke olmuş makineler.

Makine, PROFESYONEL DEĞİL, sadece hobi amaçlı kullanıma yöneliktir: garanti, özel kullanımdan farklı kullanimi kapsamaz.

GERİ DÖNÜŞÜM (WEEE)

Elektrikli ya da elektronik bir cihaz sahibi olan kişinin bu ürünü ya da elektrikli/elektronik aksesuarlarını ayrılmamış evsel atık olarak atması kanunen yasaktır. (27 Ocak 2003

tarihli 2002/96/CE direktifine) Kişi bu ürünleri ücret-siz toplama ve yeniden değerlendirme merkezlerine göndermekle yükümlüdür. Atılacak ürüne benzer yeni bir ürün satın alarak eski ürün direk olarak dağılıcıya teslim yoluyla elden çıkarılabilir.
