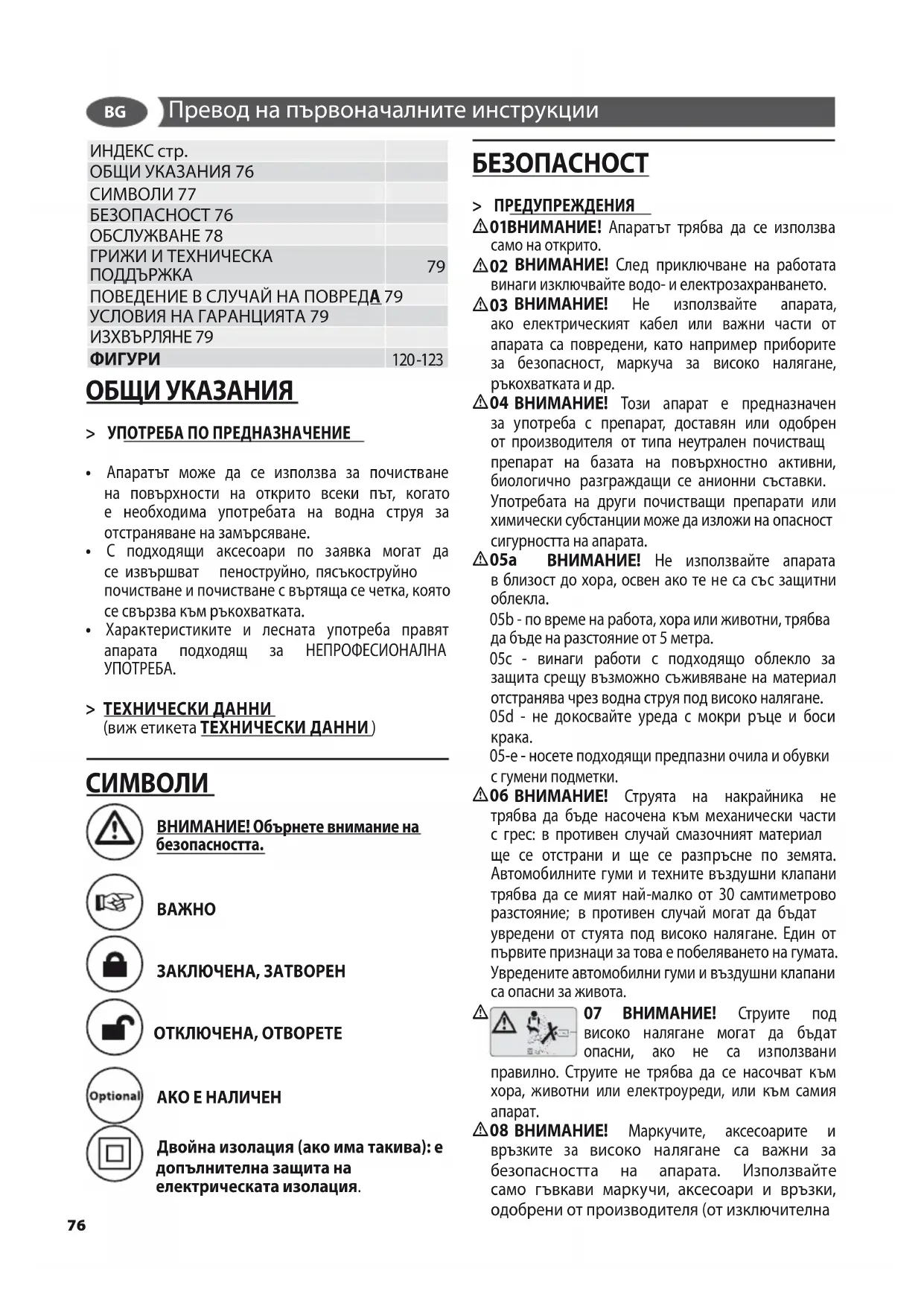

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Wave up 125 Lavor

• Апаратът може да се използва за почистване на повърхности на открыто всеки път, когато е необходима употребата на водна струя за отстраняване на замърсяване.
• С подходящи аксесоари по заявка могат да се извършват пеноструйно, пясъкоструйно почистване и почистване с въртяща се четка, която се свързва към ръкохватката.
• Характеристиките и лесната употреба правят апарата подходящ за НЕПРОФЕСИОНАЛНА УПОТРЕБА.

> ТЕХНИЧЕСКИ ДАННИ (виж етикета ТЕХНИЧЕСКИ ДАННИ)

СИМВОЛИ

ВНИМАНИЕ! Обърнете внимание на безопасността.

ВАЖНО

ЗАКЛЮЧЕНА, ЗАТВОРЕН

ОТКЛЮЧЕНА, ОТВОРЕТЕ

АКО Е НАЛИЧЕН

Двойна изолация (ако има такива): е допълнителна защита на електрическата изолация.

БЕЗОПАСНОСТ

> ПРЕДУПРЕЖДЕНИЯ

⚠01ВНИМАНИЕ! Апаратът трябва да се използва само на открито.

⚠02 ВНИМАНИЕ! След приключване на работата винаги изключвайте водо- и електрозахранването.

⚠03 ВНИМАНИЕ! Не използвайте апарата, ако електрическият кабел или важни части от апарата са повредени, като например приборите за безопасност, маркуча за високо налягане, ръкохватката и др.

⚠04 ВНИМАНИЕ! Този апарат е предназначен за употреба с препарат, доставян или одобрен от производителя от типа неутрален почистващ препарат на базата на повърхностно активни, биологично разграждащи се анионни съставки. Употребата на други почистващи препарати или химически субстанции може да изложи на опасност сигурността на апарата.

⚠05a ВНИМАНИЕ! Не използвайте апарата в близост до хора, освен ако те не са със защитни облекла.

05b - по време на работа, хора или животни, трябва да бъде на разстояние от 5 метра.

05с - винаги работи с подходящо облекло за защита срещу възможно съживяване на материал отстранява чрез водна струя под високо налягане.

05d - не докосвайте уреда с мокри ръце и боси крака.

05-е - носете подходящи предпазни очила и обувки с гумени подметки.

⚠️06 ВНИМАНИЕ! Струята на накрайника не трябва да бъде насочена към механически части с грес: в противен случай смазочният материал ще се отстрани и ще се разпръсне по земята. Автомобилните гуми и техните въздушни клапани трябва да се мият най-малко от 30 самтиметрово разстояние; в противен случай могат да бъдат увредени от стуята под високо налягане. Един от първите признаци за това е побеляването на гумата. Увредените автомобилни гуми и въздушни клапани са опасни за живота.

07 ВНИМАНИЕ! Струите под високо налягане могат да бъдат опасни, ако не са използвани

правилно. Струите не трябва да се насочват към хора, животни или електроуреди, или към самия апарат.

⚠08 ВНИМАНИЕ! Маркучите, аксесоарите и връзките за високо налягане са важни за безопасността на апарата. Използвайте само гъвкави маркучи, аксесоари и връзки, одобрени от производителя (от изключителна

важност е да се запази целостта на тезапягането в самия маркуч (изпуснете го).

компоненти, като се избягва неподходящая21 ВНИМАНИЕ! Риск от експлозия. Да не се им употреба и се предпазват от пречупянска запалими течности.

удари, абразия).

⚠️ 09 ВНИМАНИЕ! Апарати, които не са оборудвани с автоматична система за изключване, не трябва да се оставят включени с натисната ръкохватка повече от 2 минути. Рециркулационната вода увелич значително температурата си, нанасяйки сериозни повреди на помпата.

⚠️10 ВНИМАНИЕ! Апаратите, оборудвани с автоматична система за изключване, не трябва да се оставят в режим на изчакване повече от 5 минути.

⚠️11 ВНИМАНИЕ! Изключвайте напълно апарата (главен прекъсвач на положение (0)OFF - изключено) всеки път, когато го оста наблюдение.

⚠️12 ВНИМАНИЕ! Всеки апарат се изпитва за неговите работни условия, поради което възможно вътре да са останали капчици вода.

⚠️13 ВНИМАНИЕ! Внимавайте да не повредите електрическия кабел. Ако захранващит кабел е повреден, трябва да се замени от производителя, или от сервисно обслу или от квалифициран персонал за да се избегнат рискови ситуации

⚠️13 в ВНИМАНИЕ! Захранващият кабел не трябва да се използва за дърпане и повдигане уреда.

⚠️14 ВНИМАНИЕ! Апарат с течност под налягане. Дръжте здраво ръкохватката за предпа от силата на противодействието на с Използвайте само дюзата за високо налягане, доставяна с апарата.

⚠️16 ВНИМАНИЕ! Изделието не трябва да се използва от деца или от лица физически, възпризмателни или умствени недъзи, както и от лица без никакъв недостатьчен опит и познания, докато същите не получат необходимата практическа теоретическа подготовка.

⚠️17 ВНИМАНИЕ! Продуктът не трябва да се използва от деца, дори те да се наблюдават от възрастни.

⚠️18 ВНИМАНИЕ! Преди да развиете докрай маркуча под високо налягане, никога не стартирайте работация под високо на водоструен апарат.

⚠️19 ВНИМАНИЕ! При навиване и развиване на маркуча внимавайте да не преобърнете работащия под високо налягане водос апарат.

⚠️20 ВНИМАНИЕ! При навиване и развиване на маркуча изключете машината и освободете

⚠️22 ВНИМАНИЕ! За да се гарантира безопасността на машината, използвайте само оригинални резервни части от производителя или одобрени от производителя

⚠️23 ВНИМАНИЕ! Не насочвайте а струята към вас или други хора, за да почистите дрехи или обувки.

⚠️24 ВНИМАНИЕ! Не позволявайте апаратът да се използва от деца или необучени хора.

⚠️XZ ВНИМАНИЕ! Преминалата през разделителя на системата вода се определя като негодна за пиене.

△XX ВНИМАНИЕ! Изключете уреда от централнотоите елбесрическо захранване преди да пристъпите към каквото и да било действие на почистване или ремонт.

AXY ВНИМАНИЕ! Неподходящите удължители могат да бъдат много опасни.

⚠️ХЛ ВНИМАНИЕ! Ако се използва удължител, щепселът на апарата и контактът на удължителя трябва да бъдат защитени от проникване на вода

⚠️ВНИМАНИЕ! Ръкохватката е оборудвана с предпазна блокировка. Важно е всеки път, когато се прекъсне работата с апарата, да се включи блокировката за безопасност за избягване на занепучайни включвания.

тарибори за безопасност: ръкохватка с блокировка за безопасност, апарат, оборудван със защита от ел. претоварване (Кл. I), помпа, оборудвана с байпас или прибор за изключване.

с - Чутойниза безопасност на ръкохватката не служи за блокиране на спусъка по време на работа, а за избякване на случайни включвания.

⚠️ ВНИМАНИЕ! Уредът е снабден с устройство или за защита на двигателя: в случай на намеса на устройството изчакайте няколко минути или изключете и включете отново уреда към електрическата мрежа. Ако проблема се повтори или ако не може да се извърши повторно включване, занесете уреда в най-близкият сервизен център.

>ПРЕДПОСТАВКИ ЗА УСТОЙЧИВОСТ

⚠️ВНИМАНИЕ! Устойчивостта на уреда е уенгарантирана, ако той бъде оставен на рав повърхност.

ОБСЛУЖВАНЕ

ОБОРУДВАНЕ
Вижте "Ръководство на инструкция специфичен" предоставена.
ИНСТРУКЦИЯ ЗА МОНТАЖ
Вижте "Ръководство на инструкция специфичен" предоставена.
МОНТАЖ
виждам Фиг.А
ВКЛЮЧВАНЕ
виждам Фиг. В
НАКРАЙНИК ЗА ВИСОКО НАЛЯГАНЕ виждам Фиг.Н
ЗАСМУКВАНЕ НА ПРЕПАРАТА виждам Фиг. E-F-G
СТРУЙНИК ЗА ВИСОКО НАЛЯГАНЕ виждам Фиг.
ЗАХРАНВАНЕ С ВОДА Връзка с водозахранващия източник

ВНИМАНИЕ! (Символ): Планът не е подходящ за връзка с питейна вода.

Водоструйната машина може да бъде свър пряко с централната водоразпределителна мрежа единствено ако в захранващия водопорвод-монтирано устройство против обратно въщаг отговарящо на действащите нормативи.

Проверете дали тръбата е с диаметър, по-голям от 13 мм и дали е укрепена.

⚠️ ВНИМАНИЕ! Преминалата през разделителя на системата вода се определя като негодна за пиене.

Използвайте само филтрирана или да. Кранът за подаване на вода трябва да е войно по-голям капацитет от максимальната щност на помпата.

• Минимална мощност: 15 л/мин.
• Максимална температура на подаваната вода: 40°C
• Максимално налягане на подаваната вода: 1 МПа Разположете водоструйнара машина колкото се може по-близо до централната водоснабдителна мрежа.

Неспазването на горепосочените условия води до тежки механически увреждания на помпата и до невалидност на гаранцията.

Захранване от водопровод

• Свържете захранващата тръба (не е включена в доставката) с щущера за вода на машината и с източника за захранване с вода.
• Отворете крана.
  Захранване с вода от отворен съд
• Отвийте щущера за захранване с вода
  • Прикрепете смукателната тръба с филтъра (не

е включен в доставката) към щущера за вода на машината

• Потопете филтъра в съда
- Обезвъздушете машината преди употреба
- Отвийте нагнетателната тръба от нагнетателния щущер на машината

- Включете машината и я оставете да работи докато в излизащата от нагнетателния щущер вода липсват въздушни мехури.

- Изключете машината и завийте нагнетателната тръба.

> ЕЛЕКТРОЗАХРАНВАНЕ

- Свързването на апарата към ел. захранването трябва да съответства на норма IEC 60364-1.

Преди да свържете апарата, проверете дали данните от фабричната табелка съответстват на тези от електрическата мрежа и дали контактът е защитен от термомагнитен диференциален прекъсвач „ПРЕДПАЗИТЕЛ“ с чувствителност на включване по- ниска от 0,03 А - 30ms.

- В случай на несъответствие между щепсела на апарата и контакта обърнете се към квалифициран рзана персонал, който да смени контакта с подходящ такъв.

He използвайте апарата в случай, че температурата на околната среда е по-ниска от 0°C, ако същият е оборудван с PVC кабел (H VV-F).

⚠️ XY ВНИМАНИЕ! Неподходящите удължители могат да бъдат много опасни.

△XJ ВНИМАНИЕ! Ако се използва удължител, щепсельт на апарата и контактът на удължителя чиста трябва да бъдат защитени от проникване на вода, и кабельт трябва да има размери като указаните в таблицата по-долу.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (ако има такъв)

Водоструйният апарат е оборудван с автоматична система за изключване (Automatic Stop System), която изключва водоструйния апарат по време на фазата на изчакване. За включване на водоструйния апарат е необходимо прекъсвачът да се постави на позиция (I)"ON" (Включено) и да се натисне спусъкът на

ръкохватката; автоматичната система за изключване ще осигури включването на апарата и ще го изключи автоматично при освобождаване на спусъка. Ето защо се препоръчва да се включва защитата на спусъка на ръкохватката всеки път, когато се спира апарата, за да се бъдат избегнати случайни включвания.

• Автоматичните включвания на апарата без натискане на спусъка на ръкохватката се отдават на явления като въздушни мехури във водата или друго, а не на дефект на изделието.
• Не оставяйте апарата без надзор в условия на изчакване повече от 5 минути. В противен случай за защита на апарата е необходимо да поставите прекъсвача на позиция (0)“OFF” –(Изключено).
• Проверете дали свързването на маркуча с апарата и доставената ръкохватка е извършено правилно, т.е. без теч на вода.

прекъсване на работа

виждам Фиг.

ГрИЖИ И технИческа поддърЖка

За машината не се изискват специални грижи.

⚠️XX внИманиеЙ Изключете уреда от централното електрическо захранване преди да пристъпите към каквото и да било действие на почистване или ремонт.

⚠️ внимание! Не пръскайте уреда с не използвайте почистващи препарати разтворители. Устройството може да повреден.

- Почистете външната част на апарата със кърпа.

съхранение на Уреда

виждам Фиг.

• Теглете уреда за транспортната дръжка.
• Съхранявайте уреда в сухи помещения, Да се пази от деца.

• Проверете дали има напрежение.
• Проверете за евентулани увреждания на захранващия кабел.

Машината не създава налягане

• Обезвъздушете машината: пуснете в действие помпата без нагнетателната тръба и я оставете да работи докато в излизащата от тръбата вода липсват въздушни мехури. Отново свържете нагнетателната тръба.
• Почистете филтъра за засмукване на вода
• Проверете дебита на влизащата вода

- Проверете херметичността или наличието на евентуални запушвания във всички захранващи тръби на помпата. Силни колебания в налягането

- Почистете дюзата на нагнетателанта помпа. С една игла отстранете замърсяванията от отвора на дюзата и изплакнете предната част с вода.

Теч на помпата

- Допускат се до 10 капки в минута. При по-обилни течове, обърнете се към оторизиран технически сервис.

Резервни части

- Използвайте единствено оригинални резервни части.

Условия на Гаранцията

Всички наши машини се подлагат на строги експлотационни изпитания и са гарантирани от заводски дефекти, съгласно действащата законна разпоредба. Гаранцията тече от датата на закупуване.

Гаранцията не включва: - Частите, подложени на нормално износване. - Тръба за високо налягане и допълнителни аксесоари. - Случайните повреди при транспортиране, от небрежност или неподходящо обслужване, от неправилна или грешна употреба и монтаж, несъответстващи на предупрежденията, дадени в настоящата инструкция. - Гаранцията не предвижда почистване на работните възли.

важно! Неизправности като запушени дюзи, блокирани машини поради отлагане на варовик, звърдени принадлежности (напр. прегънати маркучи) и/или машини без фабрични дефекти де NE ПОДЛЕЖАТ НА ГАРАНЦИОННО ОБСЛУЖВАНЕ.

Машината е предназначена за лична употреба, а НЕ ЗА ПРОФЕСИОНАЛНИ НУЖДИ: ГАРАНЦИЯТА НЕ ПОКРИВА РАЗЛИЧНО ПРИ ЛОЖЕНИЕ ОТ ТОВА ЗА ЛИЧНИ НУЖДИ.

ИЗхвърляне

Като собственик на електрически или електронен уред, законът (в съответствие директива на ЕС UE 2002/96/CE отl 27 януари 2003 относно отпадъци отическа и електронна апаратура и в тствие с националното законодателство наите членки на ЕС , които прилагат оменатата директива) Ви забранява да жавате този продукт или неговитеически/електронни аксесоари като твърд и домакински отпадъци и определя кението да унищожават такива отпадъци в назначените центри за събиране на щци. Може да се унищожава директно кта от дистрибутора чрез покупката на нов кт, еднакъв като този за унищожаване.
