Wave up 125 - Hochdruckreiniger Lavor - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Lavor
Modell	Wave up 125
Verwendungszweck	Reinigung von Außenflächen für nicht professionelle Nutzung
Stromversorgung	230 V ~ 50 Hz
Maximaler Ausgangsdruck	125 bar
Mindestwasserzulaufmenge	15 l/min
Maximale Wassertemperatur	40 °C
Maximaler Wassereingangsdruck	1 MPa
Sicherheitsvorrichtungen	Pistole mit Sicherheitsrastung, Motorschutz, Überströmventil, automatisches Stoppsystem (A.S.S.)
Doppelisolierung	Ja (falls enthalten)
Empfohlene Wartung	Außenseite mit einem trockenen Tuch reinigen, vor jeder Wartung den Netzstecker ziehen
Kompatibles Zubehör	Schaumdüse, Sandstrahl, rotierende Bürste
Elektrischer Anschluss	Steckdose mit FI-Schalter 30 mA, geeignetes Verlängerungskabel verwenden
Garantie	Auf Herstellungsfehler, ausgenommen normaler Verschleiß und gewerbliche Nutzung
Entsorgung	Nicht mit dem Hausmüll entsorgen, Recycling gemäß WEEE-Richtlinie
Gewicht	Ca. 15 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 60 x 40 x 40 cm (Schätzung)

Häufig gestellte Fragen - Wave up 125 Lavor

Wie starte ich den Hochdruckreiniger Lavor Wave up 125?

Stellen Sie sicher, dass das Gerät eingesteckt ist und der Wasserzulauf geöffnet ist. Stellen Sie den Schalter auf ON (I) und drücken Sie den Pistolenhebel. Das automatische Stoppsystem startet die Maschine. Lassen Sie den Hebel los, um sie zu stoppen.

Kann ich ein anderes Reinigungsmittel als das mitgelieferte verwenden?

Nein, verwenden Sie nur das mitgelieferte oder vom Hersteller empfohlene Reinigungsmittel auf Basis biologisch abbaubarer Tenside. Die Verwendung anderer Chemikalien kann die Sicherheit des Geräts beeinträchtigen.

Welchen Sicherheitsabstand muss ich bei der Verwendung einhalten?

Halten Sie Personen und Tiere während des Gebrauchs in einem Umkreis von mindestens 5 Metern fern. Tragen Sie Schutzkleidung, Schutzbrille und Schuhe mit Gummisohlen.

Kann ich Reifen mit dem Hochdruckreiniger reinigen?

Ja, halten Sie jedoch einen Mindestabstand von 30 cm ein, um Schäden am Reifen oder Ventil zu vermeiden. Ein zu naher Strahl kann Verfärbungen und Lebensgefahr verursachen.

Was tun, wenn der Druck des Geräts nahezu null ist?

Entlüften Sie die Pumpe, indem Sie sie ohne Hochdruckschlauch laufen lassen, bis das Wasser blasenfrei austritt. Reinigen Sie den Wasserzulauffilter und überprüfen Sie die Wasserversorgung (Mindestdurchfluss 15 l/min).

Kann das Gerät von Kindern oder ungeschulten Personen verwendet werden?

Nein. Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit eingeschränkten Fähigkeiten ohne Aufsicht bestimmt. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Wie warte ich den Hochdruckreiniger?

Es ist keine besondere Wartung erforderlich. Reinigen Sie die Außenseite mit einem trockenen Tuch. Ziehen Sie vor Wartungsarbeiten immer den Netzstecker. Sprühen Sie kein Wasser oder aggressive Lösungsmittel auf das Gerät.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss für die Leistung des Geräts geeignet sein. Stecker und Steckdose müssen wasserdicht sein. Der Kabelquerschnitt muss mindestens 1,5 mm² bis 20 m und 2,5 mm² zwischen 20 und 50 m betragen.

Was tun bei Wasserleck an der Pumpe?

Die Pumpe kann bis zu 10 Tropfen pro Minute vertragen. Bei stärkerer Leckage wenden Sie sich an den autorisierten Kundendienst. Verwenden Sie nur Originalersatzteile.

Wie lagere ich das Gerät nach Gebrauch?

Trennen Sie das Gerät von der Stromversorgung und schließen Sie den Wasserzulauf. Lagern Sie das Gerät und sein Zubehör an einem trockenen und sicheren Ort außerhalb der Reichweite von Kindern. Lassen Sie das Gerät nicht länger als 5 Minuten in Bereitschaft.

BEDIENUNGSANLEITUNG Wave up 125 Lavor

PROBLÈMES ET SOLUTIONS

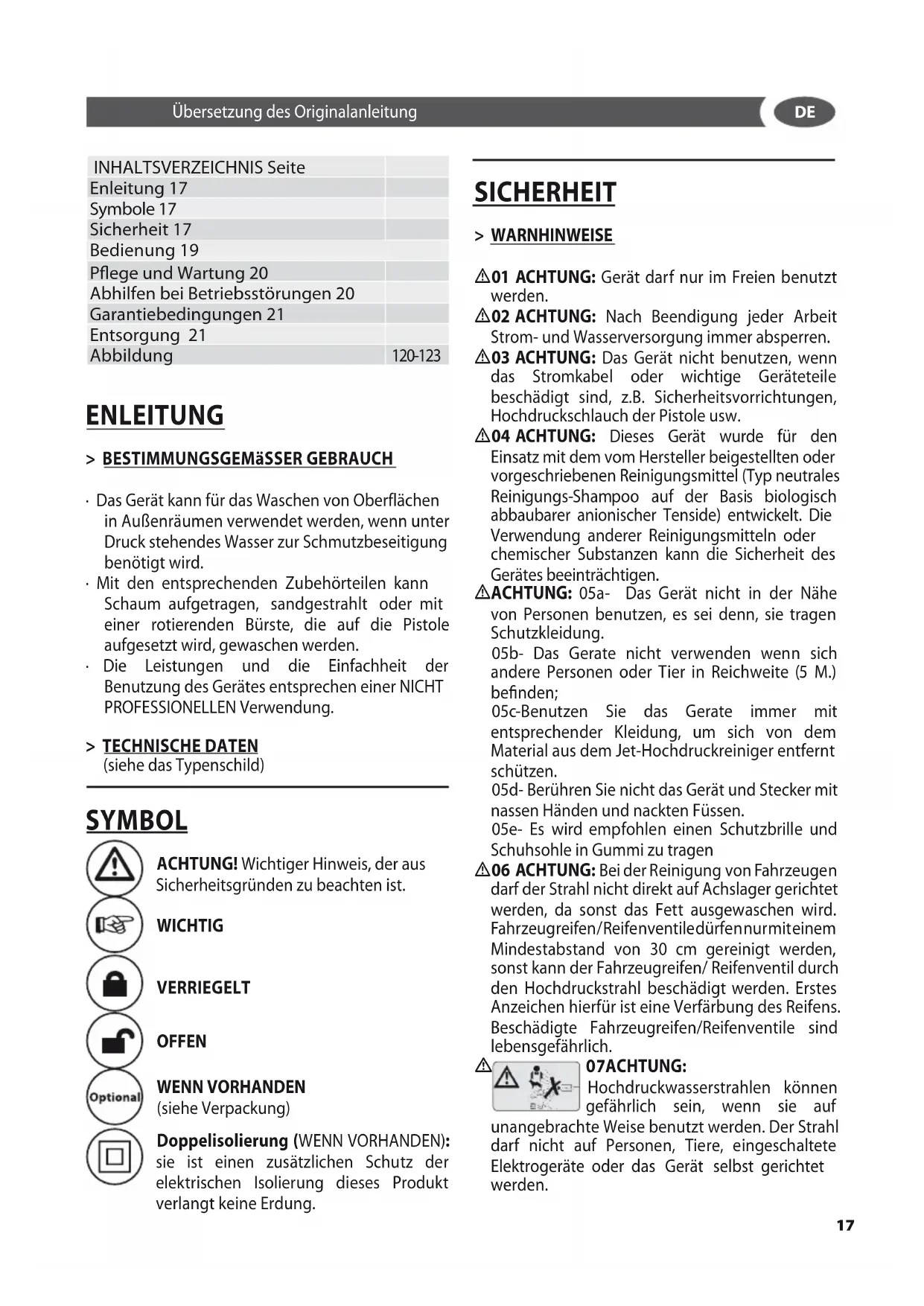

INHALTSVERZEICHNIS Seite
Enleitung 17
Symbole 17
Sicherheit 17
Bedienung 19
Pflege und Wartung 20
Abhilfen bei Betriebsstörungen 20
Garantiebedingungen 21
Entsorgung 21
Abbildung	120-123

ENLEITUNG

> BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät kann für das Waschen von Oberflächen in Außenräumen verwendet werden, wenn unter Druck stehendes Wasser zur Schmutzbeseitigung benötigt wird.
• Mit den entsprechenden Zubehörteilen kann Schaum aufgetragen, sandgestrahlt oder mit einer rotierenden Bürste, die auf die Pistole aufgesetzt wird, gewaschen werden.
  • Die Leistungen und die Einfachheit der Benutzung des Gerätes entsprechen einer NICHT PROFESSIONELLEN Verwendung.

> TECHNISCHE DATEN

(siehe das Typenschild)

SYMBOL

ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist.

WICHTIG

VERRIEGELT

OFFEN

WENN VORHANDEN

(siehe Verpackung)

Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung dieses Produkt verlangt keine Erdung.

SICHERHEIT

> WARNHINWEISE

⚠01 ACHTUNG: Gerät darf nur im Freien benutzt werden.
⚠02 ACHTUNG: Nach Beendigung jeder Arbeit Strom- und Wasserversorgung immer absperren.
⚠03 ACHTUNG: Das Gerät nicht benutzen, wenn das Stromkabel oder wichtige Geräteteile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschlauch der Pistole usw.
⚠04 ACHTUNG: Dieses Gerät wurde für den Einsatz mit dem vom Hersteller beigestellten oder vorgeschriebenen Reinigungsmittel (Typ neutrales Reinigungs-Shampoo auf der Basis biologisch abbaubarer anionischer Tenside) entwickelt. Die Verwendung anderer Reinigungsmitteln oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen.
⚠️ACHTUNG: 05a- Das Gerät nicht in der Nähe von Personen benutzen, es sei denn, sie tragen Schutzkleidung.
05b- Das Gerate nicht verwenden wenn sich andere Personen oder Tier in Reichweite (5 M.) befinden;
05c-Benutzen Sie das Gerate immer mit entsprechender Kleidung, um sich von dem Material aus dem Jet-Hochdruckreiniger entfernt schützen.
05d- Berühren Sie nicht das Gerät und Stecker mit nassen Händen und nackten Füssen.
05e- Es wird empfohlen einen Schutzbrille und Schuhsohle in Gummi zu tragen
⚠️06 ACHTUNG: Bei der Reinigung von Fahrzeugen darf der Strahl nicht direkt auf Achslager gerichtet werden, da sonst das Fett ausgewaschen wird. Fahrzeugreifen/Reifenventiledürfennurmiteinem Mindestabstand von 30 cm gereinigt werden, sonst kann der Fahrzeugreifen/ Reifenventil durch den Hochdruckstrahl beschädigt werden. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich.
Hochdruckwasserstrahlen können gefährlich sein, wenn sie auf
unangebrachte Weise benutzt werden. Der Strahl darf nicht auf Personen, Tiere, eingeschaltete Elektrogeräte oder das Gerät selbst gerichtet werden.

07ACHTUNG:

⚠08 ACHTUNG: Die Hochdruckschläuche, Zubehörteile und Anschlüsse sind wichtig für die Sicherheit des Gerätes. Benutzen Sie nur die vom Hersteller vorgeschriebenen Schläuche, Zubehörteile und Anschlüsse (es ist äußerst wichtig, dass diese Teile unversehrt bleiben, daher eine unangebrachte Verwendung vermeiden und sie vor Knicken, Stöße n und Abschürfungen schützen).
⚠️09 ACHTUNG: Geräte ohne A.S.S. – Automatic Stop System: sie dürfen nicht länger als 2 Minuten mit freigegebener Pistole laufen. Die Temperatur des in den Kreislauf zurückgeführten Wassers wird beträchtlich erhöht und fügt der Pumpe ernsthafte Schäden zu.
⚠️ A.5.5. STOP. GERATE SYSTEM
A.S.S. SYSTEM mit A.S.S – Automatic Stop System: man sollte sie nicht länger als 5 Minuten in Stand-By-Modus belassen.
⚠11 ACHTUNG: Das Gerät jedes Mal völlig ausschalten (Hauptschalter in Position (0)OFF), wenn es unbeaufsichtigt bleibt.
⚠12 ACHTUNG: Jede Maschine wird einer Endkontrolle unter Benutzungsbedingungen unterzogen, daher ist es normal, dass sich in ihrem Innern noch ein paar Wassertropfen befinden.
13 ACHTUNG: Darauf achten, dass das Stromkabel nicht beschädigt wird. Be-schädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.
⚠13b ACHTUNG: Niemals das Gerät an der Anschlußleitung ziehen oder hochheben.
14 ACHTUNG: Die Maschine enthält unter Druck stehende Flüssigkeiten. Die Spritzpistole gut festhalten, um der Reaktionskraft vorzubeugen. Nur die der Maschine beigestellte Hochdruckdüse verwenden.
⚠16 ACHTUNG: Dieses Gerät ist nicht für die NutzungdurchPersonen(einschließlich Kinder)mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für Ihre Sicherheit gegeben wurden.
⚠17 ACHTUNG: Die Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
⚠18 ACHTUNG: Nehmen Sieden Hochdruckreiniger erst in Betrieb, wenn der Hochdruckschlauch vollkommen ausgerollt ist.
⚠️19 ACHTUNG: Beim Auf- und Abwickeln

des Schlauches darauf achten, dass der Hochdruckreiniger nicht umkippt.

⚠️ 20 ACHTUNG: Beim Auf- und Abwickeln des Schlauches muss die Maschine ausgeschaltet und das Rohr druckentlastet sein (betrieb Beenden).
⚠️21 ACHTUNG: Explosionsgefahr. Sprühen Sie keine brennbaren Flüssigkeiten..
⚠️ 22 ACHTUNG: Die Maschinensicherheit zu gewährleisten, verwenden Sie nur Original-Ersatzteile vom Hersteller oder vom Hersteller zugelassen.
⚠️23 ACHTUNG: Den Strahl nicht auf sich selbst oder andere Personen richten, um Schuhe oder Kleider zu reinigen.
⚠️ 24 ACHTUNG: Nicht zulassen, dass das Gerät von Kindern oder ungeschultem Personal benutzt wird.
⚠️ ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.
⚠️ XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsarbeiten durchgeführt werden.
⚠ XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.
⚠XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein.

> SICHERHEITSEINRICHTUNGEN

⚠️ ACHTUNG: Die Pistole ist mit einer Sicherheitssperre ausgerüstet. Es ist wichtig, dass Sie jedes Mal, wenn die Benutzung des Gerätes unterbrochen wird, diese Sicherheitssperre betätigen, um ein zufälliges Öffnen zu verhindern.
- Sicherheitsvorrichtungen: Spritzpistole mit Sicherheitssperre, Maschine mit Schutz gegen elektrische Überlastung (KL. 1), Pumpe mit By-Pass-Ventil oder Stopp-Vorrichtung.
- Die Sicherheitstaste an der Pistole dient nicht zur Sperrung des Hebels während der Arbeit, sondern damit sie sich nicht zufällig öffnet.
⚠️ ACHTUNG: Das Gerät ist mit einem Motorschutz ausgestattet: Im Falle eines Gerät Intervention, warten Sie einige Minuten oder alternativ, trennen SieUnd wieder anschließen

Sie, das Produkt an das Elektrische Netz. Wenn das Problem weiterhin besteht, schicken Sie das Geraete an unsere Kundendienst.

> STABILITÄT

⚠️ ACHTUNG: Das Gerät darf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Horizontalfläche, stetig und sicher gestellt werden.

BEDIENUNG

BESCHREIBUNG DES GERÄTS

• Siehe besonderen beiliegenden Bedienungsanleitung.

  MONTAGE

Siehe besonderen beiliegenden Bedienungsanleitung.

INSTALLATION

Siehe Abb. A

IMBETRIEBNAHME

Siehe Abb. B

HOCHDRUCKLANZEN

Siehe Abb. H

ANSAUGEN DES REINIGUNGSMITTELS

Siehe Abb. E-F-G

HOCHDRUCKSCHLAUCH

Siehe Abb.

WASSERVERSORGUNG

Wasseranschluß

ACHTUNG! (Symbol) Durch einen Rückflussverhinderer geflossenes Wasser ist nicht trinkbar.

Der direkte Anschluss des Hochdruckreinigers an die Trinkwasserleitung ist nur dann zulässig, wenn in der Zuleitung eine vorschriftsmäßige Schutzvorrichtung gegen Rückfluss mit Ablauf installiert ist. Der Schlauchdurchmesser muss mindestens ∅ 13mm - 1/2 inch betragen; der Schlauch selbst muss verstärkt sein.

⚠️ ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.

WICHTIG Nur gefiltertes oder sauberes Wasser ansaugen. Der Wasserhahn muss mindestens eine der Förderleistung der Pumpe zweifach Wassermenge liefern.

• Mindestdurchfluss: 15 l/ min.
• Max. Wassertemperatur am Einfluss: 40°C
• Max. Eingangsdruck: 1Mpa

Den Hochdruckreiniger so nahe wie möglich am Wassernetzanschluss aufstellen.

Das Nichtbeachten dieser Bedingungen verursacht ernsthafte mechanische Schäden an der Pumpe sowie den Verfall der Garantieansprüche.

Wasserversorgung aus der Wasserleitung

• Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Wasserzulauf anschließen.
• Wasserzulauf öffnen.

Wasserversorgung aus offenem Behälter

• Kupplungsteil für Wasser.
• Saugschlauch mit Filter (nicht im Lieferumfang) am Wasseranschluß des Gerätes anschrauben.
• Filter in den Behälter hängen.
• Gerät vor dem Betrieb entlüften.

- Hochdruckleitung am Hochdruckanschluß des Gerätes abschrauben.

-Geräteinschalten und solange laufen lassen, bis das Wasser blasenfrei am Hochdruckanschluß.
- Gerät ausschalten und Hochdruckschlauch wieder anschrauben.

> STROMVERSORGUNG

- Der elektrische Anschluss des Gerätes muss der Norm IEC 60364-1 entsprechen.

WICHTIG Bevor Sie das Gerät anschließen, vergewissern Sie sich, dass die Angaben auf dem Typenschild denen des Stromnetzes entsprechen und dass die Steckdose durch einen Fehlerstromschutzschalter mit einer Ansprechempfindlichkeit unter 0,03 A - 30ms abgesichert ist.

• Passen Steckdose und Gerätestecker nicht zusammen, lassen Sie die Steckdose von geschultem Fachpersonal durch eine andere, passende ersetzen.
• Das Gerät nicht bei Temperaturen unter 0°C benutzen, wenn es mit einem Schlauch aus PVC (H VV-F) ausgerüstet ist.

⚠ XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.

⚠️XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein.

Das Kabel muss die in der untenstehenden Tabelle aufgeführten Abmessungen haben

	<16 A <25 A
<20 m ø 1,5 mm ^2 14 AWG	∅ 2,5 mm ^2 12 AWG
20 m - 50 m ø 2,5 mm ^2 12 AWG	∅ 4,0 mm ^2 10 AWG

A.S.S. (falls vorhanden)

WICHTIG A.S.S. (Automatic Stop System) das die Maschine während der Bypass-Phase abstellt. Um die Maschine zu starten, positionieren Sie den Schalter auf (I)"ON"; dann drücken Sie den Pistolenabzug: das A.S.S. setzt die Maschine in Betrieb und stellt sie automatisch ab, wenn der Abzug losgelassen wird. Es ist deshalb ratsam, die Pistole durch die am Abzug angebrachte Vorrichtung zu sichern, jedesmal wenn die Maschine abgestellt wird, um unabsichtliche Anläufe zu vermeiden.

• Selbststarts der Maschine, ohne die Pistole zu betätigen sind durch z.B. Luftblasen im Wasser begründet.
• Beim Stillstand für mehr als 5 Minuten sollte das Gerät nicht unbeaufsichtigt abgestellt werden. Andernfalls, ist es notwendig für den Schutz des Gerätes, den Schalter auf (0)OFF Position zu stellen.
• Prüfen Sie, dass die Verbindung des Hochdruckschlauches mit dem Gerät und der als Ausrüstung vorgesehenen Pistole korrekt angeschlossen ist.

BETRIEB BEENDEN

Siehe Abb.

PFLEGE UND WARTUNG

Siehe Abb. D

Das Gerät muss nicht gewartet werden.

⚠️ XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose

abtrennen, bevor Reinigungsarbeiten durchgeführt werden.

⚠️ ACHTUNG! Sprühen Sie das Gerät mit Wasser und nicht verwenden, Reinigungsmittel oder Lösungsmittel. Das Gerät kann beschädigt werden.

- Reinigen Sie das Äußere von Gerät mit einem trockenen Tuch.

LAGERUNG

Siehe Abb. D

• Fassen Sie den Griff, um das Gerät zu bewegen
• Gerät mit komplettem Zubehör in einem trockenen, frostsicheren raum aufbewahren.

ABHILFEN BEI BETRIEBSSTÖRUNGEN

Das Gerät funktioniert nicht

• Die Stromspannung kontrollieren.
- Sicherstellen, dass das Stromkabel nicht eventuell beschädigt ist.

Das Gerät wird nicht unter Druck gesetzt

• Das Gerät entlüften: Die Pumpe ohne den Hochdruckschlauch einschalten, bis das Wasser ohne Blasen aus dem Hochdruckausgang kommt. Dann den Hochdruckschlauch wieder anschließen.
• Den Filter im Wasseranschluss reinigen.
• Reinigen Sie den Filter des Hochdruckschlach (falls anwesend)
  • Die Qualität des verwendeten Wassers kontrollieren.
• Sicherstellen, das die Versorgungsleitungen der Pumpe dicht ist und keine Verstopfungen vorhanden sind.

Starke Druckschwingungen

- Die Hochdruckdüse reinigen. Mit einer Nadel die Verunreinigen aus der Öffnung der Düse entfernen und den vorderen Teil mit Wasser reinigen.

Die Pumpe leckt

- Es sind 10 Tropfen pro Minute erlaubt. Bei größeren Lecks wenden Sie sich bitte an den autorisierten Kundenservice.

Ersatzteile

- Verwenden Sienurdievom Herstellergelieferten

oder empfohlenen Originalersatzteile, um die Sicherheit des Gerätes zu gewährleisten.

GARANTIE

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an.

Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkalkung.

Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFESSIONELLE ARBEITEN: die Garantie deckt nicht den Gebrauch ausserhalb des privaten Bereichs.

ENTSORGUNG

Das Gesetz (gemäß der EU-Richtlinie 2002/96/EG vom 27.Januar 2003) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen. Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden.

> TECHNISCHE GEGEVENS

Se "instruktionshändbogen", der leveres.

INSTALLERING

Se fig. A

IDRIFTTAGNING

Se fig. B

LANSE

Se fig. H

STøVSUGER VASKEMIDDEL

Se fig. E-F-G

HøJTRYKSSLANGE

Se fig.

VANDFORSYNING

Vand-tilslutning
