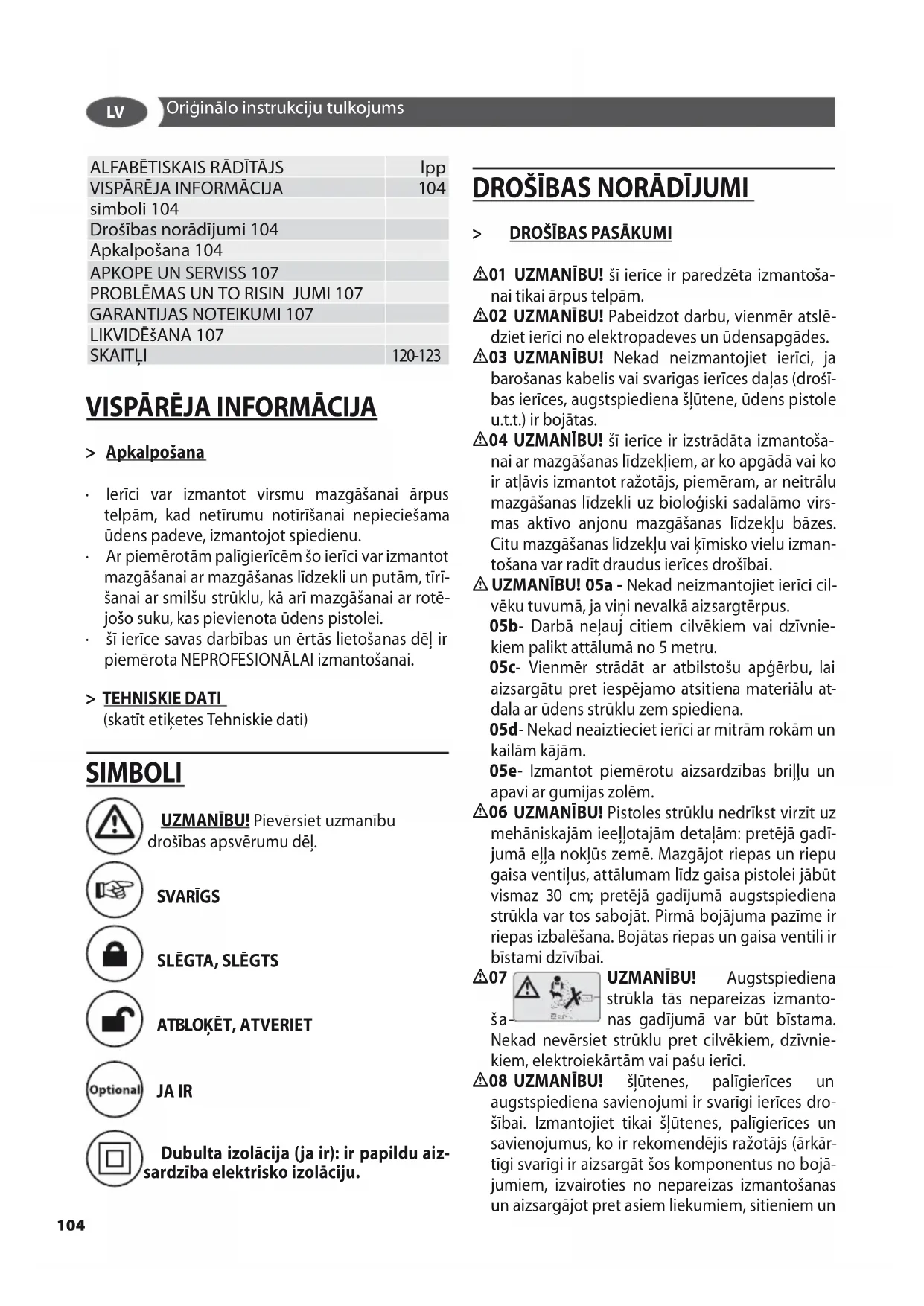

LIETOŠANAS INSTRUKCIJA Wave up 125 Lavor

• lerici var izmantot virsmu mazgāšanai ārpus telpām, kad netīrumu notīrīšanai nepieciešama ūdens padeve, izmantojot spiedienu.
• Ar piemērotām palīgierīcēm šo ierīci var izmantot mazgāšanai ar mazgāšanas līdzekli un putām, tīrīšanai ar smilšu strūklu, kā arī mazgāšanai ar rotējošo suku, kas pievienota ūdens pistolei.
• šī ierīce savas darbības un ērtās lietošanas dēļ ir piemērota NEPROFESIONĀLAl izmantošanai.

> TEHNISKIE DATI

(skatīt etiketes Tehniskie dati)

SIMBOLI

UZMANĪBU! Pievērsiet uzmanību drošības apsvērumu dēļ.

SVARİGS

SLÊGTA, SLÊGTS

ATBLOKËT, ATVERIET

JA IR

Dubulta izolācija (ja ir): ir papildu aiz-sardzība elektrisko izolāciju.

DROŠĪBAS NORĀDĪJUMI

> DROŠĪBAS PASĀKUMI

⚠01 UZMANĪBU! šī ierīce ir paredzēta izmantoša-nai tikai ārpus telpām.
⚠02 UZMANĪBU! Pabeidzot darbu, vienmēr atslē-dziet ierīci no elektropadeves un ūdensapgādes.
⚠03 UZMANĪBU! Nekad neizmantojiet ierīci, ja barošanas kabelis vai svarīgas ierīces daļas (drošības ierīces, augstspiediena šļūtene, ūdens pistole u.t.t.) ir bojātas.
⚠04 UZMANĪBU! ŝī ierīce ir izstrādāta izmantošanai ar mazgāšanas līdzekļiem, ar ko apgādā vai ko ir atļāvis izmantot ražotājs, piemēram, ar neitrālu mazgāšanas līdzekli uz bioloģiski sadalāmo virsmas aktīvo anjonu mazgāšanas līdzekļu bāzes. Citu mazgāšanas līdzekļu vai kīmisko vielu izmantošana var radīt draudus ierīces drošībai.
⚠ UZMANĪBU! 05a - Nekad neizmantojiet ierīci cilvēku tuvumā, ja viņi nevalkā aizsargtērpus.

05b- Darbā neļauj citiem cilvēkiem vai dzīvniekiem palikt attālumā no 5 metru.
05c- Vienmēr strādāt ar atbilstošu apgērbu, lai aizsargātu pret iespējamo atsitiena materiālu at-dala ar ūdens strūklu zem spiediena.
05d- Nekad neaiztieciet ierīci ar mitrām rokām un kailām kājām.
05e- Izmantot piemērotu aizsardzības brillu un apavi ar gumijas zolēm.

⚠06 UZMANĪBU! Pistoles strūklu nedrīkst virzīt uz mehāniskajām ieeļļotajām detaļām: pretējā gadī-jumā eļļa nokļūs zemē. Mazgājot riepas un riepu gaisa ventiļus, attālumam līdz gaisa pistolei jābūt vismaz 30 cm; pretējā gadījumā augstspiediena strūkla var tos sabojāt. Pirmā bojājuma pazīme ir riepas izbalēšana. Bojātas riepas un gaisa ventili ir bīstami dzīvībai.

△07

UZMANIBU! Augstspiediena strūkla tās nepareizas izmanto-nas gadījumā var būt bīstama. t strūklu pret cilvēkiem, dzīvnie-ārtām vai pašu ierīci.

⚠08 UZMANĪBU! šlūtenes, palīgierīces un augstspiediena savienojumi ir svarīgi ierīces drošībai. Izmantojiet tikai šlūtenes, palīgierīces un savienojumus, ko ir rekomendējis ražotājs (ārkārtīgi svarīgi ir aizsargāt šos komponentus no bojājumiem, izvairoties no nepareizas izmantošanas un aizsargājot pret asiem liekumiem, sitieniem un

skrambām).

⚠09 UZMANĪBU! lerīces, kas nav aprīkotas ar ASS – automātisko apturēšanas sistēmu (Automatic Stop System) – nedrīkst atstāt darbojamies ar ieslēgtu ūdens pistoli vairāk nekā divas minūtes. Atkārtoti izlietotais ūdens jūtami sakarst, izraisot nopietnus sūkņa bojājumus.

⚠️10 ASS AUTOMATIC STOP UZMANĪBU! lerīces, kas ir aprhkotas ar ASS SYSTEM automātisko apturēšanas sistēmu – nedrīkst pa- likt gatavības režimā ilgāk nekā 5 minūtes.

⚠11 UZMANĪBU! Pilnībā atslēdziet ierīci (galvenais slēdzis pozīcijā (0)OFF (izslēgts)) vienmēr, kad ar ierīci neviens nestrādā.

12 UZMANIBU! Katra ierīce tiek pārbaudīta ekspluatācijas apstāklos, tādēļ tajā var būt palicis neliels daudzums ūdens.

13 UZMANIBU! Rūpējieties, lai barošanas kabelis netiktu bojāts. Ja barošanas vads ir bojāts, būvētājam vai tehniskās apkalpošanas servisam, vai arī kvalificētam personālam tas ir jānomaina, lai izvairītos no briesmām.

⚠13b UZMANĪBU! Strāvas vads nedrīkst izmantot, lai vilktu vai pacelt ierīci.

14 UZMANIBU! Üdens ierīcē atrodas zem spiediena. Turiet üdens pistoli stingri, lai novērstu atsitienu. Izmantojiet tikai tās augstspiediena sprauslas, kas ir piegādātas kopā ar ierīci.

16 UZMANIBU! Izstrādājumu nedrīkst izmantot bērni vai cilvēki ar samazinātām fiziskajām, sensoriskām vai gara spējām vai kuriem nav pietiekošas pieredzes un zināšanu, kamēr tie nav atbilstošā veidā apmācīti un instruēti.

⚠17 UZMANĪBU! Bērni nedrīkst spēlēt ar izstrādā-jumu, tai skaitā zem uzraudzības.

⚠18 UZMANĪBU! Nekad neiedarbiniet augstspiediena mazgātāju, iepriekš neatritinot augstspiediena šlūteni.

⚠19 UZMANĪBU! Saritinot un atritinot augstspiediena ŝlūteni, centieties neapgāzt augstspiediena mazgātāju.

△20 UZMANĪBU! Pirms šlūtenes atritināšanas un saritināšanas izslēdziet ierīci un atbrīvojiet no šlūtenes spiedienu.

⚠21 UZMANĪBU! Sprādziena draudi. Neizsmidzināt uzliesmojošus šķidrumus.

△22 UZMANĪBU! Lai nodrošinātu drošību iekārtu, izmantojiet tikai oriģinālas rezerves daļas no ražotāja vai ražotāja apstiprināts,

△23 Nekad nevērsiet strūklu pret sevi un citiem, lai notīrītu apgērbu vai apavus.

⚠24 UZMANĪBU! Nekad neļaujiet ierīci izmantot bērniem vai neinstruētiem cilvēkiem.

△XZ UZMANĪBU! Ūdens, kurš izplūdis cauri sistēmas dalītājam, tiek uzskatīts par dzeršanai nederīgu.

⚠XX UZMANĪBU!Pirms iekārtas apkopes vai tīrīšanas, atslēdziet to no elektropadeves tīkla.

⚠XY UZMANĪBU! Nepiemērots pagarinātājs var būt bīstams.

△XJ UZMANĪBU! Ja tiek izmantots pagarinātājs, kontaktdakšai un kontaktligzdai jābūt ūdensnecaurlaidīgai;

Drošības elementi:

⚠ UZMANĪBU! Ūdens pistole ir aprikota ar drošības aizturi. Katru reizi, kad ierīces izmantošana tiek pārtraukta, ir ľoti svarīgi izmantot aizturi, lai novērstu nejaušu strūklas aktivēšanu.

- Drošības elementi: ūdens pistole, kas ir aprikota ar aizturi; ierīce, kas ir aprikota ar 1. kategorijas pārslodzes atvienotāju; sūknis ar pārplūdes vārstu vai atslēgšanas ierīci.

- Drošības poga uz ūdens pistoles nav paredzēta mēlītes blokēšanai darba laikā, bet nejaušas ie-slēgšanās novēršanai.

⚠ UZMANĪBU! Ierīce ir aprīkota ar dzinēja aizsardzības mehānismu: mehānisma iejaukšanās gadījumā, uzgaidīt dažas minūtes vai, kā alternatīva, atslēgt un pieslēgt atpakal ierīci no elektriskā tīkla. Gadījumā, ja problēma atkārtojas vai ja nenotiek atkārtējā ieslēgšanās, aiznest ierīci uz vistuvovāko tehniskās apkalpošanas servisu.

STABILITÄTES PRIEKŠNOTEIKUMI

⚠UZMANĪBU! Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas.

APKALPOŠANA

STANDARTA APRIKOJUMS Sk "rokasgrāmata instrukciju" piegādāto.

MONTĀŽAS INSTRUKCIJAS Sk "rokasgrāmata instrukciju" piegādāto.

UZSTĀDĪŠANA Sk skaitlis A

IEDARBINĀŠANA Sk skaitlis B

AUGSTSPIEDIENA MAZGÄŠANAS PISTOLES Sk skaitlis H

MAZGÄŠANAS LİDZEKLA IESÜKŠANA

Sk skaitlis E-F-G

AUGSTSPIEDIENA ŠLÜTENE

Sk skaitlis

ÜDENS PADEVE Üdens savienojums

UZMANĪBU! ierīce nav piemērots savienoša-nai ar dzeramo ūdeni.

Mazgāšanas ierīci var pievienot pa tiešo publiskajam ūdensvadam tikai tajā gadījumā, ja ir ūdensvadā ir uzstādīts pretvārsts ar iztukšošanas iespēju, kas blokē atgriezenisko plūsmu un atbilst spēkā esošajām normām. Pārliecinieties, vai caurules diametrs ir vismaz ∅ 13mm un vai tas ir nostiprināts.

⚠ UZMANĪBU! Ūdens cauri atpakalplūsmas ierīce netiek uzskatīta par dzeramā.

svarīgs Padodiet ierīcē tikai filtrētu un tīru ūdeni. Ūdens krānam jānodrošina ūdens plūsma, kas ir divreiz lielāka par sūkņa maksimālo ražīgumu.

• Minimālā plūsma: 15 l/min.
• leejas üdens maksimāla temperatūra: 40°C
• leejas üdens maksimälais spiediens: 1Mpa

Novietojiet mazgāšanas ierīci pēc iespējas tuvāk ūdensvadam.

šo norādījumu neievērošana var novest pie sūkņa nopietniem mehāniskiem bojājumiem, kā arī pie garantijas spēka zaudēšanas.

Üdens pieslēgšana üdens kontūram

• Pievienojiet ūdens padeves lokano cauruli (neietilpst komplektācijā) pie atbilstoša ierīces ūdens savienojuma un pie ūdensvada.
• Atveriet krānu.

Üdens padeve no atklāta rezervuāra

• Atskrūvējiet ūdens padeves savienojumu.
• Pieskrūvējiet iesūkšanas cauruli ar filtru (neietilpst komplektācijā) pie ierīces ūdens savienojuma.
  • legremdējiet filtru rezervuārā.
• Pirms lietošanas atgaisojiet ierīci.

- Atskrūvējiet augstspiediena lokano cauruli no ierīces augstspiediena savienojuma.

• leslēdziet ierīci un darbiniet to līdz no augstspiediena savienojuma sāk tecēt ūdens bez burbuliem.
• Izslēdziet ierīci un pieskrūvējiet lokano cauruli atpakal pie augstspiediena savienojuma.

> ELEKTROAPGÄDE

• Elektrosavienojumiem jäatbilst standartam IEC 60364-1.
  SVARIGS Pirms ierīces pievienošanas elektrotiklam pārliecinieties, ka plāksnītē norādītie parametri atbilst elektrotikla parametriem un ka kontaktligzda ir aizsargāta ar diferenciālo solenoīda slēdzi ar jutību zem 0,03 A – 30 ms.
• Ja ierīces kontaktdakša nav savietojama ar kontaktligzdu, vērsieties pie kvalificēta elektrika, lai to nomainītu ar piemērota tipa kontaktligzdu.
• Nekad neizmantojiet ierīci, ja gaisa temperatūra ir zemāka par 0°C un ja ierīce ir aprīkota ar polivi-nilhlorīda (H VV-F) kabeli.
  ⚠XY UZMANĪBU! Nepiemērots pagarinātājs var būt bīstams.
  ⚠XJ UZMANĪBU! Ja tiek izmantots pagarinātājs, kontaktdakšai un kontaktligzdai jābūt ūdensnecaurlaidīgai; un kabelim jābūt ar turpmāk norādītajiem parametriem.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (ja ir)

> AUTOMĀTISKĀ APTURĒŠANAS SISTĒMA

SVARIGS ši mazgāšanas ierīce ir aprikota ar automātiskās apturēšanas sistēmu A.S.S., kas mašinu izslēdz laikā, kad netiek veikta mazgāšana. Tāpēc, lai iedarbinātu mazgāšanas ierīci, slēdzis jāpārslēdz po-zīcijā (l)“ON” (ieslēgts) un pēc tam jānospiež mēlite uz ūdens pistoles. Automātiskā apturēšanas sistēma iedarbinās ierīci un to automātiski izslēgs, kad mēlite tiks atlaista. Tāpēc, lai izvairītos no ierīces nejaušas iedarbināšanas, vienmēr, kad ierīce tiek apturēta, tiek ieteikts izmantot ūdens pistoles drošības aizturi.

- Ja ierīce ieslēdzas automātiski, neizmantojot

ūdens pistoles mēlīti, to izraisa gaisa burbuļi ūdenī vai citas līdzīgas

parādības, un tas nav jāuzskata par defektu.

- Neatstājiet ierīci bez uzraudzības, kad tā netiek izmantota ilgāk par 5 minūtēm. Ja ierīce tiek atstāta ilgāk par šo laiku, drošības apsvērumu dēļ slēdzis jāpagriež pozīcijā (0)“OFF” (izslēgts).

- Pârbaudiet, vai augstspiediena šljutene ir pareizi pievienota iericei un komplektă esošajai udens pistolei un vai nav noplužu.

DARBA BEIGŠANA

Sk skaitlis

APKOPE UN SERVISS

Sk skaitlis. D

Mašina neprasa tehnisko apkopi.

⚠️XX Pirms iekārtas apkopes vai tīrīšanas, atslēdziet to no elektropadeves tikla.

⚠UZMANĪBU! Neizsmidzināt vienību ar ūdeni un neizmantojiet mazgāšanas līdzekļus vai šķīdinātā-jus. Lerīce var tikt bojāti.

- Noslaukiet ārpuse ar sausu drānu.

APARĀTA UZGLABĀŠANA

Sk skaitlis. D

- Velciet aparātu aiz roktura tā pārvietošanai.

- Elektrības vadu un piederumus ievietojiet nodalī-jumos uz aparāta. Uzglabājiet aparātu sausā telpā, sargājiet ierīci prom no bērniem.

PROBLÉMAS UN TO RISIN JUMI

lerice nedarbojas

• Pārbaudiet elektrības tīkla spriegumu.

• Pārbaudiet, vai barošanas vads nav bojāts.

- Atgaisojiet ierīci: darbiniet sūkni bez augstspiediena caurules līdz no augstspiediena izejas sāk tecēt ūdens bez burbuliem. Tad pievienojiet atpakaļ augstspiediena cauruli.

- Notīriet ieejas ūdens filtru.

- Iztīrīt filtru augsta sprieguma caurules savienotājā (ja tāds ir).

• Pārbaudiet ūdens padeves plūsmu.

- Pārbaudiet, visu sūkņa barošanas cauruļu hermētiskumu un, vai tās nav aizsprostotas.

Pēkšnas spiediena izmainas

- Notīriet augstspiediena sprauslu. Ar adatas palī-

dzību notīriet sprauslas atveri un nomazgājiet to no priekšējās puses ar ūdeni.

Sūknī ir noplūde

- Pieļaujama noplūde ir līdz 10 pilieniem minūtē. Ja noplūde ir lielāka, vērsieties pilnvarotāja servisa centrā.

Rezerves dalas

- Izmantot tikai oriğinālās rezerves daļas, vai ar rezerves daļas, ko apstiprināja būvētājs

GARANTIJAS NOTEIKUMI

Visas mūsu ierīces tiek pakļautas rūpīgām pārbau-dēm un uz to attiecas garantija pret ražošanas defektiem ar likumdošanā noteikto garantijas terminu. Jābūt pievienotai pirkuma kvīts kopijai. Garantija nesedz: - daļas, kas ir pakļautas normālam nolietojumam izmantošanas laikā. - Augstspiediena caurule un papildus piederumi. - nejaušus bojājumus, ko izraisījusi transportēšana, nevērīga vai neatbilstoša rīcība, vai ari nepareiza vai neatbilstoša lietošana, kas neatbilst šajā ekspluatācijas instrukcijā izteiktajiem brīdinājumiem. - Garantija nesedz ierīces iekšējo komponentu tīrīšanu. Remonts, kas tiek veikts garantijas ietvaros, ietver bojāto daļu nomaiņu, bet ne iesaiņošanu un piegādi. UZMANĪBU! GARANTIJA NEATTIECAS uz tādiem defektiem kā ar kaļķakmeni aizsprostotas sprauslas, bloķēti mehānismi, kā ari bojāti piederumi (piemēram, saliektas caurules) un/ vai iekārtas, kas darbojas bez defektiem.

Augustspiediena mazgātājs ir paredzēts tikai nepro-fesionālai lietošanai, TO NEDRĪKST LIETOT PROFESIONĀLIEM MĒRKIEM: GARANTIJA ATTIECAS TIKAI UZ IZSTRĀDĀJUMA LIETOŠANU PERSONĪGĀM VA-JADZĪBĀM.

LIKVIDĚŠANA

Jums, kā elektriskās vai elektroniskās ierīces īpašniekam, likums (atbilstībā ar ES 2002/96/ EK direktīvu no 2003.gada 27.janvāra par elektrisko un elektronisko ierīču atkritumiem un atbilstībā ar ES valstu nacionālu likumdošanu, kas ie-viesa šādu direktīvu), aizliedz mest ārā šādu produktu un tā elektriskos/elektroniskos piederumus, kā parastu sadzīves atkritumu, bet gan tam ir jābūt nogādātam uz tam domāties savākšanas centriem.

Ir iespējams izmest ārā produktu tieši ar izplatītāja palīdzību, nopērkot jaunu produktu, kas ir līdzvērtīgs tam, kas ir jāizmet ārā.

INDIĆI pag.
INFORMAZZJONI ĠGENERALI 108
SIMBOLI 108
SIGURTÀ 108
UŽU 109
MANUTENZJONI TA' L-APPARAT 111
RIMEDJI F'KAŽ TA' OPERAT HAZIN	111
KUNDIZZJONIJET TAL-GARANZIJA 111
RIMI 111
FIGURI	120-123

INFORMAZZJONI GENERALI

> INTENZJONI TAL-UŽU

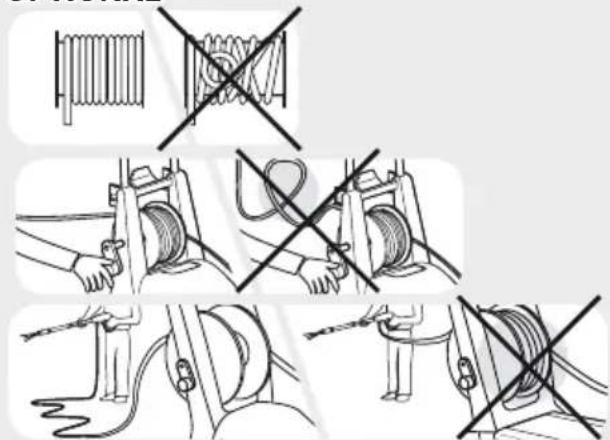

IV 18 Augustspiediena mazgātāja lietošanas laikā šljutenei jābūt pilnīgi attītai.
