ПОСІБНИК КОРИСТУВАЧА Wave up 125 Lavor

ЗМІСТ стор.
ЗАГАЛЬНІ ВКАЗІВКИ 116
СИМВОЛИ 116
ПРАВИЛА БЕЗПЕКИ 116
ЕКСПЛУАТАЦІЯ 117
ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ	119
СПОСОБИ УСУНЕННЯ НЕПОЛАДОК У РОБОТІ	119
ГАРАНТІЙНІ УМОВИ 119
УТИЛІЗАЦІЯ	119
ІЛЮСТРАЦІЇ	120-123

ЗАГАЛЬНІ ВКАЗІВКИ

> ОБЛАСТЬ ЗАСТОСУВАННЯ

• Апарат можна використовувати для миття поверхонь на вулиці, а також при необхідності використання води під тиском для усунення забруднень.
• При використанні додаткових аксесуарів його можна застосувати для пінної, піскоструминної обробки та миття за допомогою щітки, що насаджується на пістолет і обертається.
• Завдяки своїм характеристикам і простоті в експлуатації, апарат є придатним для НЕПРОФЕСІЙНОГО використання.

> ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (див. етикетка " ТЕХНІЧНІ ХАРАКТЕРИСТИКИ")

СИМВОЛИ

УВАГА! Будьте уважні – можлива небезпека.

Важливе зауваження

не випущено, закрито

розлоковано, відкритий

ЯКЩО ПРИСУТНЯ

Подвійна ізоляція (якщо є): служить додатковим захистом від електричної ізоляції.

ПРАВИЛА БЕЗПЕКИ

> ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ

⚠️01УВАГА: Апарат можна використовувати лише на вулиці.

⚠️02 УВАГА: Після закінчення роботи не забудьте від'єднати апарат від електро- та водомережі.

03 УВАГА: Не користуйтеся апаратом при пошкодженні електрошнуру або таких його важливих компонентів, як пристрої безпеки, шланг високого тиску і т.ін..

04 УВАГА: Цей апарат передбачає використання миючого засобу, наданого або рекомендованого його виробником, типу нейтрального очисного шампуня на основі аніонових біорозкладних поверхнево-активних речовин. Застосування інших миючих засобів або хімічних речовин може негативно вплинути на безпеку апарату.

⚠ YBAΓA:

05a- Забороняється користуватися апаратом в присутності інших осіб, не вдягнених в захисний одяг.

05b- На роботі не дозволяє іншим людям чи тваринам зупинитися на відстані 5 метрів.

05c- Завжди працювати з відповідний одяг для захисту від можливого відскоку матеріал видаляється струменем води під високим тиском.

05d- Ніколи не торкайтеся до приладу мокрими руками і босими ногами.

05e- Носити відповідні захисні окуляри і взуття з гумовими підошвами.

06 УВАГА: Струмінь пістолета не повинен бути направлений на механічні частини, що мають мастильні матеріали: в противному разі мастило розчиниться й потрапить на землю. Шини та повітряні клапанишиннеобхідномити притримуючимінімальну відстань в 30 см; в противному разі вони можуть бути ушкоджені струменем води високого тиску. Першим сигналом такого пошкодження є вицвітання шини. Ушкоджені шини та повітряні клапани шин небезпечні для життя.

⚠️07 ⚠️ YBAΓA: Струмень високого тиску може стати небезпечним при неправильному використанні.

Забороняється спрямовувати струмень на людей, тварин або на електроапаратуру та на сам апарат.

08 УВАГА: Шланги, аксесуари і фітінги високого тиску грають важливу роль в забезпеченні безпеки апарату. Застосовуйте лише шланги, аксесуари та фітінги, рекомендовані виробником (не забудьте дбати про цілісність цих компонентів, не допускаючи їх неправильного використання, а також згинання, ударів та тертя).

⚠️09 УВАГА: Апарати без А.С.С. – Automatic Stop System (Системи автоматичного зупинення): їх не можна використовувати протягом більш ніж 2 хвилин при ввімкненому пістолеті. Вода під тиском значно нагрівається, що може призвести до пошкодження помпи.

⚠️ 10 AUTOMATIC A.S.S. STOP SYSTEM

A.S.S – Automatic Stop

System (Системою автоматичного зупинення): рекомендується не залишати їх в режимі очікування більш ніж на 5 хвилин.

⚠ 11 УВАГА: Повністю вимкайте апарат (встановивши головний вимикач в положення (0)OFF) щоразу, коли залишаєте його без нагляду.

⚠ 12 УВАГА: Кожен апарат проходить випробування в робочих умовах. Отже, наявність в ньому кількох крапель води є нормальним явищем.

⚠ 13 УВАГА: Не допускайте пошкодження електрошнура. Якщо мережний кабель виявився пошкодженим, то його необхідно замінити. З метою уникнення ризику, zamіна кабелю проводиться виробником, сервісним центром або кваліфікованим персоналом.

⚠ 13b УВАГА: Шнур живлення не повинні бути використані для тягнути або піднімати прилад.

⚠ 14 УВАГА: Машина з рідиною під тиском. Міцно тримайте пістолет, щоб не допустити його виривання з рук. Використовуйте лише сопло високого тиску, що входить до комплекту машини.

⚠ 16 УВАГА: Забороняється користуватися апаратом дітям і особам з обмеженими фізичними або розумовими можливостями, а також особам, які не володіють необхідним досвідом та знаннями і не пройшли відповідний курс навчання.

⚠ 17 УВАГА: Забороняється гра дітей з апаратом, навіть під наглядом дорослих.

⚠ 18 УВАГА: Не вмикайте гідроочищувач, повністю не розкрутивши шланг високого тиску.

⚠ 19 УВАГА: При розкрученні та закрученні шлангу будьте надзвичайно обережні, намагаючись не опрокинути гідроочищувач.

20 УВАГА: Перш ніж розкрутити або закрутити шланг, вимкніть прилад і випустіть тиск з шлангу (неробочий режим).

⚠️ 21 УВАГА: Ризик вибуху. Не розпилювати горючих рідин.

22 УВАГА: Для забезпечення безпеки машині, використовуйте тільки оригінальні запчастини від виробника або затвердженого виробника

23 ВАГА:Забороняється спрямовувати струмень на себе або на інших людей для очищення одягу або взуття.

24 ВАГА: Не дозволяйте користуватися апаратом дітям або не навченому персоналу.

△XZ BAGA: Вода, що пройшла через системний сепаратор, вважається непридатною для пиття.

△XX BAGA: Перш ніж приступати до проведення будьякого типу догляду або обслуговування від'єднати апарат від електромережі.

⚠️ XY УВАГА: Використання непридатних подовжувачів може бути небезпечним.

⚠️ХЛ УВАГА: Якщо ви користуєтеся подовжувачем, вилка апарату і розетка подовжувача мають бути захищені від попадання води.

Пристрої безпеки:

⚠ УВАГА: Пістолет має запобіжник. Щоразу, при перериванні використання машини, ви повинні вмикати запобіжник, який запобігне раптовому ввімкненню апарату.

- Пристрої безпеки: пістолет має запобіжник, машина оснащена захистом від електричних перевантажень (КЛ. I), помпа оснащена байпасним клапаном або стопорним пристроєм.

- Запобіжна кнопка пістолету служить не для блокування курка під час роботи апарату, а для запобігання його випадкового ввімкнення.

⚠ УВАГА: Прилад оснащений запобіжником двигуна: у випадку спрацьовування запобіжника зачекайте декілька хвилин або, в альтернативі, від'єднайте прилад від електромережі та повторно приєднайте його до мережі живлення. При повторі проблеми або при перебоях в увімкненні, здайте прилад у найближчий сервісний центр.

УМОВИ ДЛЯ ЗАБЕЗПЕЧЕННЯ СТІЙКОСТІ

⚠УВАГА: Стійкість приладу гарантована лише у тому випадку, коли його встановлено на рівній поверхні.

ЕКСПЛУАТАЦІЯ

СЕРІЙНЕ ОБЛАДНАННЯ

Див. "Посібник з інструкції конкретний", що входить в включених у додаток.

ІНСТРУКЦІЇ З МОНТАЖУ

Див. "Посібник з інструкції конкретний", що входить в включених у додаток.

УСТАНОВКА

Див. fig. A

ПУСК

Див. fig. B

UK

пістолет вИсокоГО тИскУ

Див. fig.

H

всмоктування мИЮчоГо ЗасобУ

Див. fig.

E-F-G

шланГ вИсокоГО тИскУ

Див. fig.

I

водопостачання

Під'єднання води

УВАГА: пристрій не підходить для підключення до питної води.

Мийка високого тиску може бути приєднана безпосередньо до водопровідної міської мерех

тільки в тому випадку, коли на шлангу подачі разі несумісності електророзетки і вилки води встановлений запірний клапан зі зливом апарату, зверніться до кваліфікованого персоналу в відповідності до вимог чинних нормативів. для заміни розетки.

Упевнитися, щоб шланг мав діаметр не менше мм та був армованим.

⚠УВАГА: Вода, що пройшла через системний сепаратор, вважається непридатною для пиття.

Всмоктувати тільки фільтровану або ч воду. Водозабірний кран повинен гарантувати подачу води у два рази більше максимальної пропускної спроможності насоса.

- Мінімальна пропускна спроможність:15л/хв.

- Максимальна температура води на вході: 40°C

- Максимальний тиск води на вході: 1 МПа Розміщати мийку високого тиску як найближче до мережі постачання води.

Не виконання зазначених умов приводить до серйозних механічних пошкоджень насоса й припиняє дію гарантії.

Подача води від водопроводу

- Приєднати гнучкий шланг подачі води (не входить в комплект) до з'єднувальної муфти на апараті та до крану подачі води.

• Відкрити кран.

Подача води із відкритого резервуара

• Відкрутити з'єднувальну муфту для подачі води.

- Прикрутити усмоктувальну трубу з фільтром (не входить в комплект) до з'єднання для води на апаратові.

- Опустити фільтр у резервуар.

• Перед експлуатацією випустити повітря з апарата.

- Відкрутити гнучкий шланг високого тиску від з'єднання високого тиску апарата.

- Увімкнути апарат і залишити його працювати доти поки вода не почне виходити із з'єднання високого тиску без повітря.

- Виключити апарат і приєднати шланг високого

ТИСКУ.

> ЕЛЕКТРОПОСТАЧАННЯ

- Під'єднання апарату до електромережі має виконуватися відповідно до стандарту IEC 60364-1.

Перш, ніж під'єднати апарат, перевірте дповідність даних, наведених на його заводській бличці характеристикам електромережі, а кож захищеність розетки диференційним рмомагнітним вимикачем "ЗАПОБІЖНИКОМ" з тливістю спрацьовування не більше, ніж 0,03 А

жі - 30ms. одау разі несумісності електророзетки і вилки ом апарату, зверніться до кваліфікованого персоналу . для заміни розетки.

13 ЯкщоапаратмаєшнурзПВХ(HVV-F),забороняється користуватися ним при навколишній температурі нижче 0°C.

⚠️ XY УВАГА: Використання непридатних подовжувачів гу може бути небезпечним.

⚠️ХЛ УВАГА: Якщо ви користуєтеся подовжувачем, вилка апарату і розетка подовжувача мають бути захищені від попадання води, а шнур повинен мати вказані у наведеній нижче таблиці розміри.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (якщо присутня)

сИстема автоматично Го ЗУпИнення

Цей гідроочищувач оснащений системою A.S.S. (Automatic Stop System – Системою автоматичного зупинення), яка вимикає гідроочищувач під час фази байпасу. Отже, для запуску гідроочищувача необхідно встановити вимикач на (I)"ON", потім натиснути на курок пістолета. Система A.S.S. ввімкне апарат і знов його автоматично вимкне при відпущенні курку. Рекомендуємо вмикати встановлений на курку пістолета запобігач щоразу, коли зупиняється машина, для запобігання можливості її раптового ввімкнення.

• Автоматичне ввімкнення машини без натиснення на курок пістолету пояснюється наявністю бульбашок повітря в воді і не свідчить про брак виробу. • Не залишайте машину в режимі очікування без нагляду більш ніж на 5 хвилин. Якщо необхідно залишити її на довший час, для безпеки

апарату встановіть вимикач у положення (0)“OFF”.

- Перевірти правильність під'єднання, тобто відсутність витоків води, між шлангом високого тиску, машиною та пістолетом.

ЗАКІНЧЕННЯ РОБОТИ

Див. fig.

ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Див. fig. D

Апарат не має потреби у догляді.

⚠️XX Перш ніж приступати до проведення будь-якого типу догляду або обслуговування від'єднати апарат від електромережі.

⚠️ ВАГА: Не розпилювати блок з водою використовуйте миючі засоби або розчинники.

Чистота зовнішності одиничного сухою тканиною.

ЗБЕРІГАННЯ

Див. fig.

• Прилад тягти за ручку для транспортування.

- Скласти кабель живлення від електромерех приналежності на пристрої. Зберігати пристрій в сухих приміщеннях. Берегти від дітей.

СПОСОБИ УСУНЕННЯ НЕПОЛАДОК У РОБОТІ

Апарат не працює

• Перевірити напругу в мережі.
- Упевнитися в тому, що шнур не ушкоджений.

Апарат не створює тиск

Випустити повітря з апарата: Відкрутити шланг від з'єднання високого тиску апарата.

- Увімкнути апарат і залишити його працювати без гнучкого шланга високого тиску доти ,поки вода не почне виходити із з'єднальної муфти високого тиску без повітря. Потім приєднати шланг високого тиску.

- Очистіть фільтр на кріпленні гнучкого шлангу високого тиску (у разі наявності).

- Прочистити фільтр на місці приєднання води.

- Перевірити кількість подавання води Перевірити герметичність або можливу наявність засмічень у всіх шлангах подачі води на насос.

Сильні перепади тиску

- Прочистити голкою форсунку високого тиску, видалити забруднення з отвору й промити його водою з передньої сторони.

Витік у насосі

. Допускається до десяти крапель у хвилину. У

випадку більшої втрати звертатися в сервісне обслуговування.

Запасні частини

- Застосовуйте тільки вироблені на заводі-постачальнику запасні частини або запчастини схвалені виробником.

ГАРАНТІЙНІ УМОВИ

Усі наші апарати піддаються ретельним випробуванням і мають гарантію на усунення заводських дефектів відповідно до чинного законодавства. Дія гарантії починається з моменту придбання апарату. У разі необхідності проведення гарантійного ремонту гідроочищувача або його аксесуарів, . Гарантія не поширюється на: - Деталі, які вийшли із ладу через природне зношування. - Шланг високого тиску та додаткове обладнання. - Випадкове пошкодження внаслідок перевезення, необережного або неправильного поводження, невиконання положень інструкції з установки та експлуатації. - Гарантія не передбачає чистку робочих органів. Гарантійний ремонт передбачає заміну бракованих деталей, але не покриває кошти упаковки та відправлення. Не допускається можливість заміни апарату і подовження терміну гарантії після проведення гарантійного ремонту. Виробник не несе відповідальності за шкоду, заподіяну речам або особам, внаслідок неправильної установки або експлуатації апарату.

Важливе: Такі дефекти як забиті форсунки, локування машини через залишки вапнякового накипу, ушкоджені аксесуари (наприклад перетиснена труба) і/або машини, які не мають дефектів, НЕ ПОКРИТІ ГАРАНТІЄЮ. Машина призначається винятково для аматорського а НЕ ПРОФЕСІЙНОГО ВИКОРИСТАННЯ: ГАРАНТІЯ НЕ РОЗПОВСЮДЖУЄТЬСЯ НА ІНШІ ТИПИ ВИКОРИСТАННЯ, ЯКІ ВІДРІЗНЯЮТЬСЯ ВІД АМАТОРСЬКОГО.

УТИЛИЗАЦІЯ

Якщо ви являєтесь власником електричного або електронного приладу, закон (відповідно до директиви ЄС 2002/96/ЄС від 27 січня 2003 року щодо утилізації старих відходів від електричних та електронних приладів та, згідно державних законодавств держав-членів ЄС, які справили цю директиву) забороняє утилізовувати цей виріб або його електричні / електронні приладдя, як звичайне тверде побутове сміття, а, навпаки, зобов'язує збирати його у відповідних збірних пунктах. Користувачам надається можливість на утилізацію виробу напряму у дистриб'ютора за допомогою купівлі нового виробу, рівноцінного тому, який перебував в експлуатації.

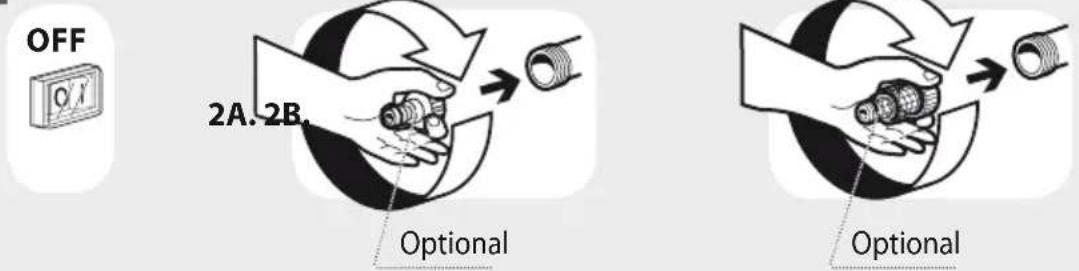

A
1.

1.

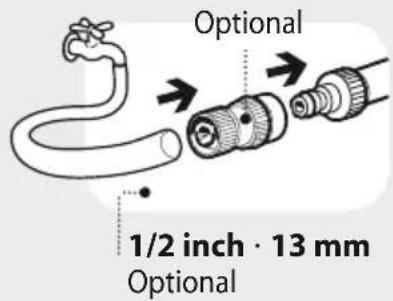

Optional 1/2 inch · 13 mm Optional

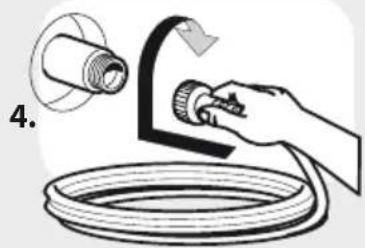

Мийку високого тиску використовувати тільки при цілком розгорнутому шлангу. Звернути увагу: шланг може бути використаний навіть якщо зовнішня чорна оболонка буде зношена.
