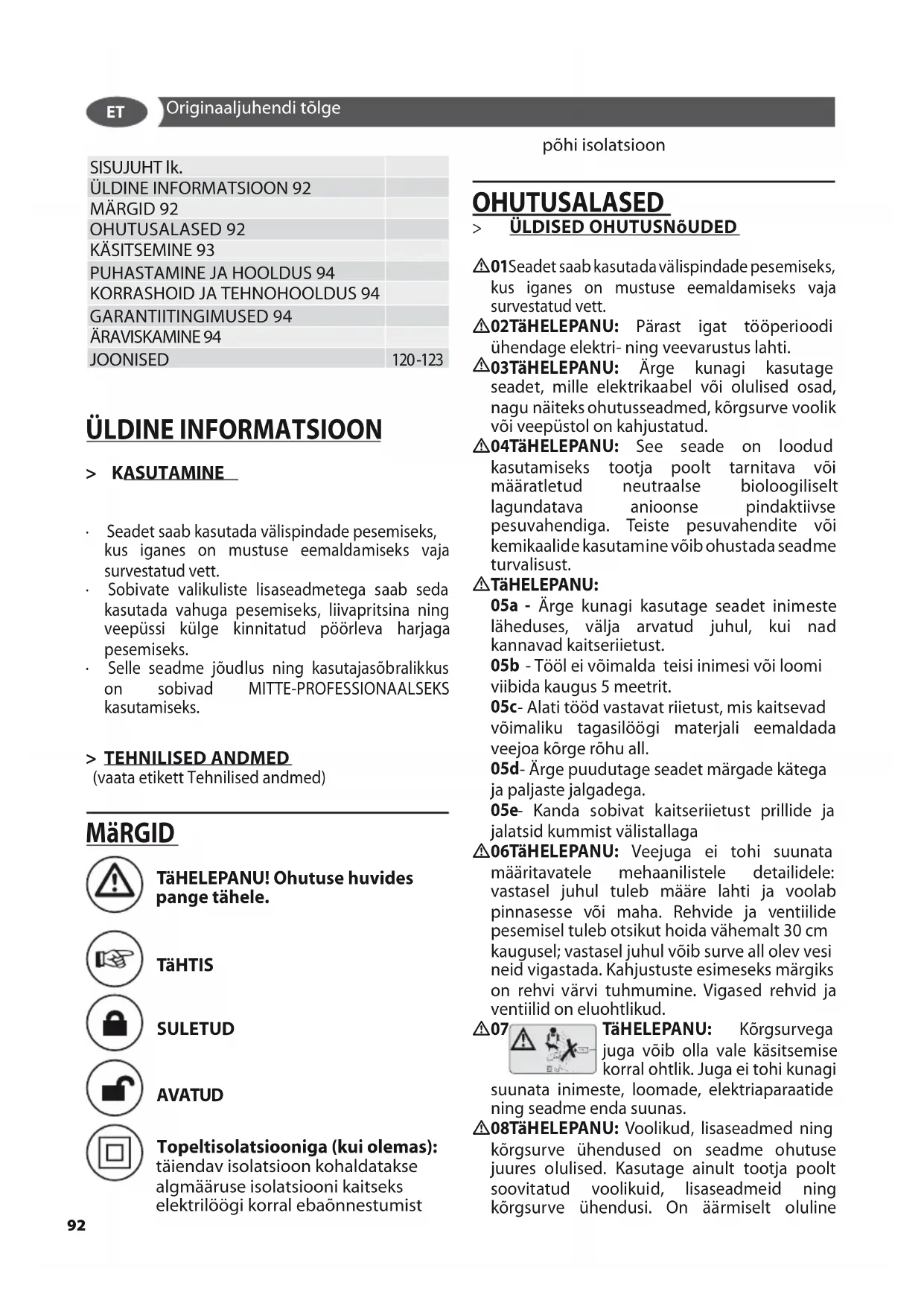

KASUTUSJUHEND Wave up 125 Lavor

• Seadet saab kasutada välispindade pesemiseks, kus iganes on mustuse eemaldamiseks vaja survestatud vett.
• Sobivate valikuliste lisaseadmetega saab seda kasutada vahuga pesemiseks, liivapritsina ning veepüssi külge kinnitatud pöörleva harjaga pesemiseks.
• Selle seadme jõudlus ning kasutajasõbralikkus on sobivad MITTE-PROFESSIONAALSEKS kasutamiseks.

> TEHNILISED ANDMED

(vaata etikett Tehnilised andmed)

MäRGID

TäHELEPANU! Ohutuse huvides pange tähele.

TäHTIS

SULETUD

AVATUD

Topeltisolatsiooniga (kui olemas): täiendav isolatsioon kohaldatakse algmääruse isolatsiooni kaitseks elektrilöögi korral ebaönnestumist

pōhi isolatsioon

OHUTUSALASED

> ÜLDISED OHUTUSNõUDED

⚠01Seadet saab kasutada välispindade pesemiseks, kus iganes on mustuse eemaldamiseks vaja survestatud vett.

⚠02TäHELEPANU: Pärast igat tööperioodi ühendage elektri- ning veevarustus lahti.

⚠03TäHELEPANU: Ärge kunagi kasutage seadet, mille elektrikaabel või olulised osad, nagu näiteks ohutusseadmed, kõrgsurve voolik või veepüstol on kahjustatud.

⚠04TäHELEPANU: See seade on loodud kasutamiseks tootja poolt tarnitava või määratletud neutraalse bioloogiliselt lagundatava anioonse pindaktiivse pesuvahendiga. Teiste pesuvahendite või kemikaalide kasutamine võib ohustada seadme turvalisust.

⚠️TäHELEPANU:

05a - Ärge kunagi kasutage seadet inimeste läheduses, välja arvatud juhul, kui nad kannavad kaitseriietust.

05b - Tööl ei võimalda teisi inimesi või loomi viibida kaugus 5 meetrit.

05c- Alati tööd vastavat riietust, mis kaitsevad võimaliku tagasilöögi materjali eemaldada veejoa kõrge rõhu all.

05d- Ärge puudutage seadet märgade kätega ja paljaste jalgadega.

05e- Kanda sobivat kaitseriietust prillide ja jalatsid kummist välistallaga

⚠06TäHELEPANU: Veejuga ei tohi suunata määritavatele mehaanilistele detailidele: vastasel juhul tuleb määre lahti ja voolab pinnasesse või maha. Rehvide ja ventiilide pesemisel tuleb otsikut hoida vähemalt 30 cm kaugusel; vastasel juhul võib surve all olev vesi neid vigastada. Kahjustuste esimeseks märgiks on rehvi värvi tuhmumine. Vigased rehvid ja ventiilid on eluohtlikud.

△07

TäHELEPANU: Körgsurvega juga vöib olla vale käsitsemise korral ohtlik. Juga ei tohi kunagi ste, loomade, elektriaparaatide nda suunas.

⚠08TäHELEPANU: Voolikud, lisaseadmed ning körgsurve ühendused on seadme ohutuse juures olulised. Kasutage ainult tootja poolt soovitatud voolikuid, lisaseadmeid ning körgsurve ühendusi. On äärmiselt oluline

hoiduda nende osade kahjustamisest, vältides väära käsitsemist ning kaitstes neid väänamiste, löökide ja kraapimise eest.

⚠️09TäHELEPANU: Seadmeid, millel puudub A.S.S – Automaatne stopp-süsteem, ei tohi kasutada aktiivse veepüstoliga mitte kauem kui 2 minutit. Ringlev vesi tõstab oluliselt temperatuuri, tekitades pumbale tõsist kahju.

⚠️ 10 A.S.S. AUTOMATIC STOP SYSTEM TäHELEPANU: Seadmeid, mis on varustatud A.S.S – Automaatse stoppsüsteemiga ei tohiks jätta ooterežiimile kauemaks kui 5 minutit.

⚠11TäHELEPANU: Alati, kui seade jäetakse järelvalveta, lülitage see välja (pealüliti asendis (0)"OFF").

⚠️12TäHELEPANU: Iga masinat on tööolukorras testitud ning seetõttu on tavaline, et see võib sisaldada veepiisku.

⚠13TäHELEPANU: Vältige elektrikaablite kahjustamist. Kui toitekaabel on kahjustatud, tuleb lasta see ohu vältimiseks välja vahetada valmistajal või teeninduses või kvalifitseeritud töötajal.

⚠13b TäHELEPANU: Toitejuhe ei tohi kasutada vedama või seadme tõstmisel.

⚠14TäHELEPANU: Survestatud vedelikuga seade. Hoidke püstolit tugevalt, et vältida tagasilööki. Kasutage ainult seadmega kaasasolevat körgsurvepihustit.

⚠16 TäHELEPANU: Seadet ei tohi kasutada lapsed või isikud, kelle füüsilised ja vaimsed võimed ning meeled on piiratud või isikud, kes seda ei oska või ei tea, kuidas seade toimib, kui neile pole selle tööpõhimõtteid ja kasutamist selgitatud või õpetatud.

⚠17 TÄHELEPANU: Lapsed ei tohi seadmega mängida, ka mitte juhul, kui nad on täiskasvanu järelevalve all.

⚠18 TäHELEPANU: Ärge kunagi käivitage survepesurit ilma eelnevalt survevoolikult täielikult lahti kerimata.

⚠️19 TäHELEPANU: Voolikut lahti ja kokku kerides olge ettevaatlik, et te survepesurit ümber ei aja.

⚠20TäHELEPANU: Enne vooliku lahti-või kokkukerimist lülitage masin välja ning vabastage surve ka voolikus endas (off).

⚠21TäHELEPANU: Plahvatusohtlik. Mitte pihustada tuleohtlikke vedelikke.

⚠22TäHELEPANU: ohutuse tagamiseks masina, kasutada ainult originaalvaruosi tootja või volitatud tootja poolt.

⚠23TäHELEPANU: Ärge kunagi suunake juga enda poole riiete või jalanõude puhastamiseks.

⚠24TäHELEPANU: Ärge kunagi lubage lastel või vilumatutel inimestel seadet kasutada.

⚠️XZ TäHELEPANU: vesijuhitakse läbi tagasivoolu seadmesse ei peeta joogiveega.

⚠️XX TäHELEPANUEnne mistahes hooldus- või puhastustöö sooritamist ühendage seade vooluvõrgust lahti.

⚠️XY TäHELEPANU: Mittesobiva pikenduskaabli kasutamine vöib olla ohtlik.

⚠XJ TäHELEPANU:Kui kasutatakse pikenduskaablit, siis pistik ja pistikupesa peavad olema veekindlad ning kaabel peab vastama all tabelis olevatele suurustele.

OHUTUSSEADMED:

⚠ TÄHELEPANU: Veepüstol on varustatud kaitseriiviga. Millal iganes Te löpetate masina kasutamise, tuleb alati juhusliku joa tekkimise vältimiseks kaitseriiv peale panna.

- Ohutusseadmed: veepüstol kaitseriiviga; seade I klassi ülekoormuse väljalülitusega; pump ümbervoolu klapiga või väljalülitamise seadmega.

- Ohutusnupp veepüstolil on möeldud kasutamise ajal hoova lukustamiseks, kuid mitte juhusliku käivitumise vältimiseks.

⚠ TäHELEPANU: Aparaat on varustatud mootori kaitseseadeldisega. Kui seadeldis on tööle hakanud, oodake paar minutit või lülitage aparaat elektrivõrgust välja ja ning seejärel sisse tagasi. Kui probleem kordub või kui taaskäivitamine ei önnestu, viige aparaat lähimasse teenindusse.

STABIILSE ASENDI EELDUSED

⚠ TÄHELEPANU: Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale.

KäSITSEMINE

SEADME OSAD

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi.

KOKKUPANEK

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis

erinevusi

PAIGALDAMINE

järgima Joonised A

KÄIVITAMINE järgima Joonised B

KÖRGSURVEOTSIK

järgima Joonised

PESUVAHENDI IMEMINE

järgima Joonised E-F-G

SURVEVOOLIK

järgima Joonised

⚠ TÄHELEPANU: seadmete ei sobi tuleb otud Joogivee vörgustiku

Survepesuri tohib üldise veevärgiga ühendada ainult tingimusel, et toitetorule on paigaldatud kehtivale seadusandlusele vastav ja äravooluga tagasivooluklapp. Lödvik peab olema vähemalt ∅ 13mm - 1/2 inch läbimööduga ja tugevdatud materjalist.

⚠ TÄHELEPANUesi juhitakse läbi tagasivoolu seadmesse ei peeta joogiveega.

TÄHELEPANU: Kasutada tohib ainult filtreeritud või puhast vett. Veevõtukraan peab tagama veehulga, mis võrdub kahekordse pumba maksimumvõimsusega.

• Miimumvõimsus: 15 l/ min.
• Sissetuleva vee maksimumtemperatuur: 40°C
• Sissetuleva vee maksimumsurve: 1Mpa

Paigutage survepesur veevõtuühendustele võimalikult lähedale.

Kui käesolevaid nõudeid eirata, saab pump tõ- siseid mehaanilisi vigastusi ja garantii kaotab kehtivuse.

Veevarustus üldisest veevärgist

• Ühendage toitelödvik (ei kuulu komplekti) seadme liitmikuga ja seejärel veevärgiga.
• Avage kraan.

Veevarustus avatud veemahutist

• Keerake maha veetoite liitmik.
• Keerake sissevõtutoru ja filter (ei kuulu komplekti) seadme veeliitmiku peale.
• Pange filter mahutisse.
• Enne kasutamist tühjendage süsteem

õhust.

- Keerake kõrgsurvelõdvik seadme kõrgsurveliitmiku pealt maha.

• Lülitage seade sisse ja laske sellel töötada seni, kuni körgsurveliitmikust tulevas vees pole öhumulle.
• Lülitage seade välja ja keerake körgsurvelödvik uuesti peale.

> ELEKTRITOIDE

- Elektriühendus peab olema vastavuses IEC 60364-1'ga.

Enne seadme ühendamist veenduge, et andmed andmeplaadil vastavad elektrijuhtmetes oleva vooluga ning et pistikupesad on kaitstud diferentsiaalsolenoid väljalülitamise lülitiga, mille väljalülitamise tundlikkus oleks vähem kui 0.03 A - 30 ms.

• Kui seadme pistik ei ole ühilduv pistikupe-saga, siis laske kvalifitseeritud elektrikul pistikupesa sobiva tüübi vastu välja vahetada.
• Ärge kasutage seadet kunagi välistemperatuuridel alla 0°C, kui see on varustatud PVC (H VV-F) kaabliga.

⚠XY TÄHELEPANU: Mittesobiva pikendus-kaabli kasutamine võib olla ohtlik.

⚠XJTÄHELEPANU:Kui kasutatakse pikenduskaablit, siis pistik ja pistikupesa peavad olema veekindlad ning kaabel peab vastama all tabelis olevatele suurustele.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM

(kui olemas)

> AUTOMAATNE STOPP-SÜSTEEM

TÄHELEPANU: See veepuhastaja on va-rustatud A.S.S. Automaatse stopp-süsteemiga, mis lülitab masina möödavoolu faasis välja. Vee puhastaja käivitamiseks peate Te asetama lüliti (I)"ON" asendisse ning seejärel vajutama veepüstoli hooba. Automaatne stoppsüsteem käivitab masina ning lülitab selle automaatselt välja, kui hoob on lahti lastud. Seega on soovitatav masina seiskamisel kasutada veepüstoli

kaitseriivi, et vältida selle kogemata käivita-mist.

• Kui masin käivitub automaatselt ilma, et veepüstoli hooba oleks kasutatud, vöib see tekitada vees mulle ning teisi sarnaseid nähtusi ja need ei ole defektid.
• Ärge jätke ooterežiimil olevat masinat järelevalveta kauemaks kui 5 minutit. Kui seade jäetakse kauemaks kui see periood, siis ohutuse huvides tuleks lüliti keerata asendisse (0)“OFF”.
• Kontrollige, et körgsurve voolik oleks korralikult seadme ja veepüstoliga ühendatud ning ei esineks lekkimist.

PÄRAST TÖÖD

järgima Joonised

PUHASTAMINE JA HOOLDUS

Seade ei vaja hooldust.

⚠️XX TÄHELEPANU: Enne mistahes hooldusvõi puhastustöö sooritamist ühendage seade vooluvõrgust lahti.
⚠ TÄHELEPANU: NMitte pihustada ühiku veega. Ärge kunagi kasutage detergente ega lahusteid. Teiste pesuvahendite või kemikaalide kasutamine võib ohustada seadme turvalisust
- Puhas väljast seadmed kuiva lapiga.

SEADME LADUSTAMINE

järgima Joonised D

• Töstke seade kandesangast üles ja kandke.
• Hoidke toitekaablit ja tarvikuid seadme juures. Hoidke seadet kuivas ruumis. Ladustada seda eemale lapsed.

KORRASHOID JA TEHNOHOOL-DUS

Seade ei tööta

• Kontrollige toite olemasolu.
• Veenduge, et toitejuhe pole viga saanud.

Seadmes pole survet

• Tühjendage süsteem öhust: laske seadmel kõrgsurvevoolikuta töötada, kuni kõrgsurveliitmikust tulevas vees pole öhumulle. Seejärel pange kõrgsurvevoolik tagasi.
• Puhastage vee sissevõtul olev filter.
• Hoolitsege selle eest, et körgröhutoru

ühenduskoha filter (kui see on olemas) oleks puhas.

• Kontrollige sissetuleva vee kogust.
• Veenduge, et üheski pumba toitevoolikutest poleks lekkeid ega ummistusi.

Surve köigub tugevasti

- Puhastage kõrgsurveotsiku düüs. Eemaldage nõelaga selle avast mustus ja peske düüs veega puhtaks.

Pump lekib

- Lubatud on kuni 10 tilka minutis. Kui vett tuleb rohkem, pöörduge volitatud müügijärgse teeninduse poole.

Varuosad

- Kasutage ainult originaalvaruosi või varuosi, mille valmistaja on heaks kiitnud

GARANTIITINGIMUSED

Kõiki meie seadmeid on hoolikalt kontrollitud ning neile antakse garantii tootmisvigade suhtes, mille kestus vastab kehtivale seadusandlu-sele.

Järgnev ei ole garantiiga kaetud: - osade normaalne kulumine; - Körgsurvevoolik ja lisatarvikud. - juhuslikud kahjustused, mis on tekitatud transportides, hoolimatul või vääral käsitsemisel või vääral, kasutamisjuhendi hoia-tustega vastuolus oleval kasutamisel.

Probleemid nagu ummistunud düüsid, seadme tööseisakud katlakivi kogunemise töttu, tarvikute vigastused (näiteks kokkumurdunud voolik) ja/või harilikult tõrgeteta töötavad masinad EI KUULU GARANTII ALLA.

Seade on ette nähtud ainult kodus JA MITTE PROFESSIONAALSEKS KASUTAMISEKS: MUUD KASUTUSVIISID EI KUULU GARANTII ALLA.

ÄRAVISKAMINE

Teil kui elektri- või elektroonikaseadme omanikul on seadusega keelatud (vastavalt ELi 27. jaanuari 2003. aasta direktiivile 2002/96/EÜ kohta elektri- ja elektroonikaseadmete jäätmete) kõrvaldada seda toodet või selle elektri-/elektroonilisi lisaseadmeid tahkete olmejäätmetena, vaid seadus nõuab, et te kõrvaldaksite need vastavates kogumispunktides. Toote võib lasta kõrvaldada vahetult turustajal, ostes uue toote, mis on kõrvaldatavaga samaväärne.
