Wave up 125 - Magasnyomású mosó Lavor - Ingyenes használati útmutató

Termék típusa	Nagynyomású mosó
Márka	Lavor
Modell	Wave up 125
Felhasználási cél	Nem professzionális használatra szánt külső felületek tisztítása
Elektromos táplálás	230 V ~ 50 Hz
Maximális kimeneti nyomás	125 bar
Minimális vízellátási áramlás	15 l/perc
Maximális vízhőmérséklet	40 °C
Maximális víz bemeneti nyomás	1 MPa
Biztonsági eszközök	Biztonsági reteszes pisztoly, motorvédelem, bypass szelep, automatikus leállító rendszer (S.A.A.)
Dupla szigetelés	Igen (ha tartalmazza)
Ajánlott karbantartás	Tisztítsa meg a külső részt száraz ruhával, minden karbantartás előtt húzza ki a dugót
Kompatibilis tartozékok	Habosítás, homokfúvás, forgókefe
Elektromos csatlakoztatás	30 mA-es differenciál-megszakítóval védett aljzat, megfelelő hosszabbító használata
Garancia	Gyártási hibákra, normál elhasználódásra és professzionális használatra nem terjed ki
Ártalmatlanítás	Ne dobja a háztartási hulladékba, újrahasznosítás a WEEE irányelv szerint
Súly	Körülbelül 15 kg (becslés)
Méretek (H x Sz x M)	Körülbelül 60 x 40 x 40 cm (becslés)

Gyakran ismételt kérdések - Wave up 125 Lavor

Hogyan indítsam el a Lavor Wave up 125 nagynyomású mosót?

Győződjön meg arról, hogy a készülék be van dugva és a vízcsap nyitva van. Állítsa a kapcsolót BE (I) állásba, és nyomja meg a pisztoly ravaszát. Az automatikus leállító rendszer elindítja a gépet. Engedje el a ravaszt a leállításhoz.

Használhatok más tisztítószert, mint a mellékelt?

Nem, csak a mellékelt vagy a gyártó által javasolt, biológiailag lebomló felületaktív anyagokat tartalmazó tisztítószert használja. Más vegyi anyagok használata veszélyeztetheti a készülék biztonságát.

Mekkora biztonsági távolságot kell betartanom használat közben?

Tartson távol minden személyt vagy állatot legalább 5 méter sugarú körben használat közben. Viseljen védőruházatot, védőszemüveget és gumitalpú cipőt.

Tisztíthatok gumikat a nagynyomású mosóval?

Igen, de tartsa a sugárnyalábot legalább 30 cm távolságra, hogy elkerülje a gumiabroncs vagy a szelep sérülését. A túl közeli sugár elszíneződést és halálos veszélyt okozhat.

Mit tegyek, ha a készülék nyomása szinte nulla?

Távolítsa el a levegőt a szivattyú működtetésével a nagynyomású tömlő nélkül, amíg a víz buborékok nélkül nem folyik. Tisztítsa meg a víz bemeneti szűrőt és ellenőrizze a vízellátást (min. 15 l/perc áramlás).

Használhatják a készüléket gyermekek vagy képzetlen személyek?

Nem. Ez a készülék nem használható csökkent képességű személyek (beleértve a gyermekeket) által felügyelet nélkül. A gyerekeket felügyelni kell, hogy ne játsszanak a készülékkel.

Hogyan karbantartsam a nagynyomású mosót?

Különleges karbantartás nem szükséges. Tisztítsa meg a külső részt száraz ruhával. Mindig húzza ki a készüléket bármilyen karbantartási művelet előtt. Ne permetezzen vizet vagy agresszív oldószereket a készülékre.

Használhatok hosszabbítót?

Igen, de a hosszabbítónak meg kell felelnie a készülék teljesítményének. A dugó és az aljzat legyen vízálló. A kábel keresztmetszete legalább 1,5 mm² legyen 20 m-ig, és 2,5 mm² 20 és 50 m között.

Mit tegyek, ha a szivattyúból víz szivárog?

A szivattyú legfeljebb 10 csepp/perc szivárgást képes elviselni. Ha a szivárgás nagyobb, vegye fel a kapcsolatot a hivatalos vevőszolgálattal. Csak eredeti alkatrészeket használjon.

Hogyan tároljam a készüléket használat után?

Húzza ki az elektromos csatlakozót és zárja el a vízcsapot. Tárolja a készüléket és tartozékait száraz, biztonságos helyen, gyermekektől elzárva. Ne hagyja a készüléket 5 percnél tovább készenléti állapotban.

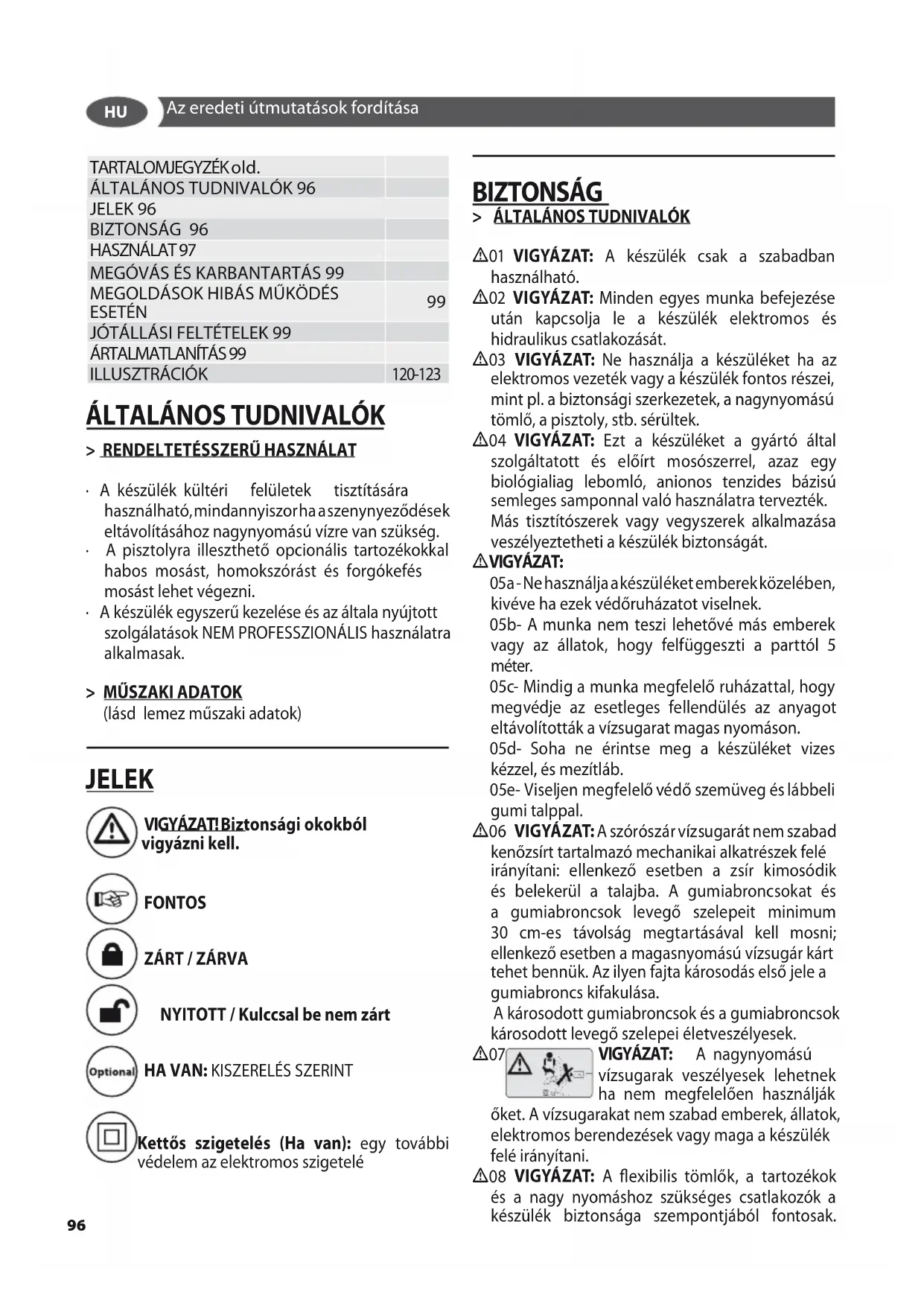

HASZNÁLATI ÚTMUTATÓ Wave up 125 Lavor

• A készülék kültéri felületek tisztítására használható, mindannyiszorha a szenynyeződések eltávolításához nagynyomású vízre van szükség.
• A pisztolyra illeszthető opcionális tartozékokkal habos mosást, homokszórást és forgókefés mosást lehet végezni.
• A készülék egyszerű kezelése és az általa nyújtott szolgálatások NEM PROFESSZIONÁLIS használatra alkalmasak.

> MÜSZAKI ADATOK

(lásd lemez műszaki adatok)

JELEK

VIGYÁZAT! Biztonsági okokból vigyázni kell.

FONTOS

ZÁRT / ZÁRVA

NYITOTT / Kulccsal be nem zárt

HA VAN: KISZERELÉS SZERINT

Kettős szigetelés (Ha van): egy további védelem az elektromos szigetelé

BIZTONSÁG

> ÁLTALÁNOS TUDNIVALÓK

⚠01 VIGYÁZAT: A készülék csak a szabadban használható.

⚠02 VIGYÁZAT: Minden egyes munka befejezése után kapcsolja le a készülék elektromos és hidraulikus csatlakozását.

03 VIGYÁZAT: Ne használja a készüléket ha az elektromos vezeték vagy a készülék fontos részei, mint pl. a biztonsági szerkezetek, a nagynyomású tömlő, a pisztoly, stb. sérültek.

04 VIGYÁZAT: Ezt a készüléket a gyártó által szolgáltatott és előírt mosószerrel, azaz egy biológialiag lebomló, anionos tenzides bázisú semleges samponnal való használatra tervezték. Más tisztítószerek vagy vegyszerek alkalmazása veszélyeztetheti a készülék biztonságát.

⚠ VIGYÁZAT:

05a - Ne használja akészüléket emberek közelében, kivéve ha ezek védőruházatot viselnek.

05b- A munka nem teszi lehetővé más emberek vagy az állatok, hogy felfüggeszti a parttól 5 méter.

05c- Mindig a munka megfelelő ruházattal, hogy megvédje az esetleges fellendülés az anyagot eltávolították a vízsugarat magas nyomáson.

05d- Soha ne érintse meg a készüléket vizes kézzel, és mezítláb.

05e- Viseljen megfelelő védő szemüveg és lábbeli gumi talppal.

⚠️06 VIGYÁZAT: A szórószárvízsugarát nem szabad kenőzsírt tartalmazó mechanikai alkatrészek felé irányítani: ellenkező esetben a zsír kimosódik és belekerül a talajba. A gumiabroncsokat és a gumiabroncsok levegő szelepeit minimum 30 cm-es távolság megtartásával kell mosni; ellenkező esetben a magasnyomású vízsugár kárt tehet bennük. Az ilyen fajta károsodás első jele a gumiabroncs kifakulása.

A károsodott gumiabroncsok és a gumiabroncsok károsodott levegő szelepei életveszélyesek.

△07

VIGYÁZAT: A nagynyomású vízsugarak veszélyesek lehetnek ha nem megfelelően használják őket. A vízsugarakat nem szabad emberek, állatok, elektromos berendezések vagy maga a készülék felé irányítani.

08 VIGYÁZAT: A flexibilis tömlók, a tartozékok és a nagy nyomáshoz szükséges csatlakozók a készülék biztonsága szempontjából fontosak.

Csak a gyártó által előírt flexibilis tömlőket, tartozékokat és csatlakozókat szabad használni (nagyon fontos, hogy a helytelen használat elkerülésével, valamint a meghajlítások, ütések és dörzsölések megakadályozásával megőrizze ezeknek az alkatrészeknek az épségét).

⚠️09 VIGYázAT: A.S.S. – Automatic Stop System nélküli készülékek: nem maradhatnak üzemben 2 percnél tovább működésben levő pisztollyal. A víz recirkulációja jelentősen növeli a hőmérsékletet és súlyos károkat okozhat a szivattyúban.

△10

Automatic Stop

System-mel ellátott készülékek: jó ha nem hagyja a készüléket 5 percnél tovább készenléti (stand-by) állapotban.

⚠️11 VIGYÁZAT: Mindig kapcsolja ki a készüléket (főkapcsoló (0)OFF pozícióban) ha felügyelet nélkül hagyja.

12 VIGYázAT: Minden gép a használati viszonyok mellett kerül műszaki ellenőrzésre a gyárban, ezért természetes hogy néhány csepp víz marad a belsejében.

13 VIGYázAT: Ügyeljen, hogy ne sértse meg az elektromos vezetéket. Amennyiben a tápkábel megrongálódott, a gyártónak, vagy az aszisztenciaszolgáltatónak, vagyszakembereknek kell azt kicserélnie bármilyen jellegű veszély felmerülésének kizárása céljából.

⚠13b VIGYázAT: A hálózati kábelt nem szabad használni, hogy húzza vagy emelje fel a készüléket.

14 VIGYázZAT: Gép nyomás alatt lévő folyadékkal. Erősen fogja meg a pisztolyt a visszarugás elkerülésére. Csak a géphez tartozó nagynyomású fúvókát használja.

16 VIGYázAT: A gyártmányt nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességű gyermekek vagy személyek, vagy olyanok, akiknek nincs meg a megfelelő tapasztalatuk vagy ismeretük, amíg fel nem készítik vagy ki nem oktatják őket.

⚠17 VIGYázAT: A gyermekek még felügyelet mellett sem játszhatnak a gyártmánnyal.

18 VIGYázAT: Sose helyezze működésbe a nagynyomású mosóberendezést a nagynyomású tömlő letekerése előtt.

⚠️19 VIGYÁZAT: A tömlő fel- és letekerésekor ügyeljen nehogy felboruljon a nagynyomású mosó.

20 VIGYázZAT: A tömlő fel- és letekerésekor a gépnek kikapcsolva és a tömlőnek nyomástalanítva (üzemen kívül) kell lennie.

⚠21 VIGYÁZAT: Robbanásveszély. Nem spray gyúlékony folyadékot.

22 VIGYázAT: A biztonsága érdekében a gép, csak eredeti alkatrészeket gyártó vagy a gyártó által jóváhagyott

23 VIGYázAT: Neirányítsa avízsugarat magavagy mások felé a ruházat vagy a cipő tisztítására.

24 VIGYázAT: Ne engedje, hogy a készüléket gyermekek vagy annak használatára nem betanított személyek használják.

⚠XZ VIGYázAT: Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.

⚠XX VIGYázAT: Kapcsolja le a berendezést az elektromos hálózatról, mielőtt bármilyen karbantartási vagy tisztítási beavatkozást végez.

⚠XY VIGYázAT: A nem megfelelő hosszabbítók veszélyesek lehetnek.

⚠XJ VIGYÁZAT: Hosszabbító használata esetén a készülék villásdugójának és a hosszabbító konnektorjának vízmentesnek kell lennie

> BIZTONSÁGI SZERKEZETEK:

⚠ VIGYÁZAT: A pisztoly egy biztonsági rögzítővel van ellátva. Minden alkalommal amikor a gép használata megszakad, fontos aktiválni a biztonsági rögzítőt a gép véletlenszerű működtetésének megakadályozására.

- Biztonsági szerkezetek: biztonsági rögzítővel elátott pisztoly, villamos túlterhelés elleni védelem (I. OSZT.), by-pass (pillangó)szeleppel vagy zárószerkezettel ellátott szivattyú.

- A pisztoly biztonsági nyomógombja nem ahhoz szükséges hogy rögzítse a kart az üzemelés közben, hanem hogy megakadályozza annak véletlenszerű működtetését.

⚠ VIGYÁZAT: A berendezés motorvédő rendszerrel ellátott: a rendszer működésbe lépése esetén várjon pár percet vagy pedig húzza ki az elektromos áramból a készüléket. Amennyiben az üzemzavar ismét fellép, vagy nem kapcsol be a gép, úgy vigye a készüléket a legközelebbi márkaszervíz ügyfélszolgálathoz.

> A STABILITÁS FELTÉTELEI

⚠ VIGYÁZAT: a vizes tisztítót biztos, stabil felületre kell helyezni vízszintesen.

HASZNáLAT

> ALAPFELSZERELTSÉG

Lásd a "manuális utasítás" szállított

>ASENNUSOHJE

Lásd a "manuális utasítás" szállított

HU

TELEPÍTÉS

lásd ábra A

BEINDÍTÁS

lásd ábra B

MAGASNYOMÁSÚ SZÓRÓSZÁRAK

lásd ábra H

A MOSÓSZER FELSZÍVÁSA

lásd ábra E-F-G

NAGYNYOMÁSÚ TÖMLŐ

lásd ábra

VÍZELLÁTÁS

Vízcsatlakozás

VIGYÁZAT: készülék nem alkalmas a kapcsolatot az ivóvíz.

A magasnyomású mosóberendezést csak akkor lehet közvetlenül csatlakoztatni a közüzemi vízvezeték hálózathoz, ha a táplálás tömlő visszaáramlás gátló készülékkel van ellátva, a hatályos normáknak megfelelő kiürítéssel.

Ellenőrizze, hogy a tömlő ∅ legalább 13 mm, és meg van erősítve.

⚠ VIGYÁZAT: készülék nem alkalmas a kapcsolatot az ivóvíz

FONTOS Csak szürt vagy tiszta vizet szívjon be. A vízkivételi csapnak a szivattyú maximális teljesítményének kétszeresét kitevő mennyiségű vizet kell biztosítania.

- Minimális vízátfolyás: 15 l/perc

- A bemenő víz maximális hőmérséklete: 40°C

- A bemenő víz maximális nyomása: 1Mpa

A magasnyomású mosóberendezést a vízellátó hálózathoz a lehető legközelebb helyezze el.

A fent említett feltételek figyelmen kívül hagyása a szivattyú súlyos mechanikai károsodását, továbbá a garancia megszűnését okozza.

Víz táplálás a vízvezetékről

- Csatlakoztasson egy táplálás tömlőt (külön kell beszerezni) a berendezés vízcsatlakozásához és a víz tápláláshoz.

- Nyissa ki a csapot.

Nyitott tartályból történő víz táplálás

• Csavarozza le a víz táplálás csatlakozó darabját.
• Csavarozza fel a szűrővel ellátott víz beszívás tömlőt (külön kell beszerezni) a berendezés vízcsatlakozására.
• Merítse be a szűrőt a tartályba.
• Használat előtt légtelenítse a berendezést.

- Csavarozza le a magasnyomású tömlőt a berendezés magasnyomású csatlakozó darabjáról.

- Kapcsolja be a berendezést és addig

működtesse, amíg a víz buborékmentesen jön ki a magasnyomású csatlakozó darabból.

- Kapcsolja ki a berendezést, és csavarozza vissza a magasnyomású tömlőt.

> ELEKTROMOS ENERGIAELLÁTÁS

• A készülék elektromos bekötését az IEC 60364-1 szabványnak megfelelően kell elvégezni.
  FONTOS Készülék bekötése előtt győződjön meg, hogy a készülék adattábláján található értékek megfelelnek az elektromos hálózat értékeinek és a csatlakozóaljzat el van látva egy 0,03 A - 30 ms alatti érzékenységű termomágneses kioldóval (áram-védőkapcsolóval).
• Ha a csatlakozóaljzat típusa nem felel meg a készülék villásdugójának, szakemberrel cseréltesse ki a csatlakozóaljzatot a megfelelő típusúra.
• Ne használja a készüléket 0°C alatti környezeti hömérséklet esetén ha az PVC (H VV-F) vezetékkel rendelkezik.
  ⚠XY-VIGYÁZAT: A nem megfelelő hosszabbítók veszélyesek lehetnek.
  ⚠XJ-VIGYÁZAT: Hosszabbító használata esetén a készülék villásdugójának és a hosszabbító konnektorjának vízmentesnek kell lennie, valamint a vezetéknek az alábbi táblázatban jelzett méretekkel kell rendelkeznie.

	<16 A	<25 A
<20 m	1,5 mm^2 14 AWG	2,5 mm^2 12 AWG
20 m - 50 m	2,5 mm^2 12 AWG	4,0 mm^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (kiszerelésszerint)

FONTOS Ebben a nagynyomású mosóberendezésben A.S.S. (Automatic Stop System) található, amely a by-pass fázisban kikapcsolja a készüléket. A nagynyomású mosóberendezés beindításához tegye (I)ON pozícióba a kapcsolót és nyomja meg a pisztoly működtető karját, ekkor az A.S.S. beindítja a készüléket, a kar elengedésekor pedig ismét automatikusan kikapcsolja. Azért azt tanácsoljuk, hogy a gép leállásakor a véletlenszerű bekapcsolás elkerülésére mindig kapcsolja be a pisztoly karjára helyezett biztonsági rögzítőt.

- A pisztoly megérintése nélkül bekövetkező automatikus beindítások a vízben található levegőbuborékoknak vagy más egyébnek és nem a termék meghibásodásának tudhatók be.

• Ne hagyja a gépet felügyelet nélkül standby állásban 5 percnél tovább. Ellenkező esetben a gép védelmére tegye vissza a kapcsolót (0)OFF pozícióba.
• Ellenőrizze, hogy a nagynyomású tömlő géphez és az ahhoz tartozó pisztolyhoz való csatlakoztatása megfelelően, azaz vízszivárgás nélkül történjen.

HASZNÁLAT BEFEJEZÉSE

lásd ábra

MEGÓVÁS ÉS KARBANTARTÁS

lásd ábra

A berendezés nem igényel karbantartást.

⚠XX-VIGYÁZAT: Kapcsolja le a berendezést az elektromos hálózatról, mielőtt bármilyen karbantartási vagy tisztítási beavatkozást végez.
⚠ VIGYÁZAT: Ne szórjon a készüléket vízzel, és ne használjon tisztítószert vagy oldószert. A készülék károsodhat.
- Tisztítsa meg a külsejét az autó száraz ruhával.

A KÉSZÜLÉK TÁROLÁSA

lásd ábra

• A készüléket a szállítófogantyúnál húzza.
• A készüléket száraz helyiségben kell tárolni, a berendezés távol a gyermekek

MEGOLDÁSOKHIBÁSMÜKÖDÉS ESETÉN

A berendezés nem működik.

• Ellenőrizze a hálózati feszültséget.
• Ellenőrizze, nincs-e károsodva a táplálási vezeték.

A berendezés nem kerül nyomás alá.

• Légtelenítse a berendezést: a magasnyomású tömlő nélkül működtesse a szivattyút, amíg a víz buborékok nélkül jön ki a magasnyomású kimenetből. Ezután csatlakoztassa vissza a magasnyomású tömlőt.
• Tisztítsa meg a szűrőt a vízcsatlakozásban.
• A szüröt a nyomáscsatlakoztatásnál meg kell tisztítani (amennyiben jelen van).
• Ellenőrizze a víz táplálás mennyiségét.
• Ellenőrizze a szivattyú összes táplálás tömlőjénél a tömítettséget vagy az esetleges eltömődéseket.

Erős nyomásingadozások

- Tisztítsa meg a magasnyomású fúvókát. Egy tú segítségével távolítsa el a szennyeződést a fúvóka nyílásából, és mossa meg vízzel az elülső oldal

felöl.

A szivattyú csöpög

- Percenként 10 csepp a megengedett mennyiség. Nagyobb mértékű szivárgás esetén forduljon az engedéllyel rendelkező szervizszolgálathoz.

Pótalkatrészek

- Kizárólag a gyártó által engedélyezett eredeti alkatrészeket szabad használni.

JÓTÁLLÁSI FELTÉTELEK

Az összes berendezésünket alapos minőségellenőrzésnek vetettük alá, és a hatályos előírásoknak megfelelően garanciával rendelkeznek gyári hiba esetére. A jótállási időtartam a vásárlás napjától kezdődik. A jótállásból ki vannak zárva:-a természetes

elhasználódásnak, kopásnak kitett részek. - A magasnyomású tömlő és opcionális kiegészítők. - a véletlenszerű és szállítási károk, a hanyagságból vagy nem megfelelő kezelésből, a hibás vagy helytelen, valamint az útmutatóban ismertetett figyelmeztetéseknek nem megfelelő használatból és telepítésből származó károk. - A jótállás nem terjed ki a működő részek esetleges tisztítására.

A GARANCIA NEM TERJED KI olyan hibákra, mint a fúvókák eltömődése, ezenkívül a vízkőképződésből származó lerakódások miatt leállt gépekre, sérült tartozékokra (pl. hajlott tömlő). A gép kizárólag hobbi jellegű és NEM PROFESSZIONÁLIS használatra készült: A GARANCIA NEM TERJED KI A MAGÁNCÉLÚ HASZNÁLATTÓL ELTÉRŐ FELHASZNÁLÁSRA.

ÁRTALMATLANÍTÁS

Új beírás: Amennyiben Ön egy elektromos vagy egy elektronikus berendezés tulajdonosa, a törvények értelmében (az elektromos és elektronikus berendezéskból származó hulladékok kezelésére vonatkozó 2003 január 23. –i, 2002/96/EK Európai Uniós Irányelvnek és az ezt alkalmazó, Európai Uniós tagországok nemzeti törvénykezéseinek megfelelően) tilos a terméket, vagy annak elektromos/elektronikus részeit városi háztartási hulladékként kezelnie, a törvények előírják viszont a hulladékkezelésnek a begyűjtőközpontoknál való megvalósítását. A terméket hulladékkezelni lehet közvetlenül viszonteladónál is egy, az eldobandó termékkel azonos, új termék megvásárlásával.
