Type de produit	Destructeur de documents
Marque	Primo
Modèle	2700 Office
Type de coupe	Coupe en bandes ou coupe croisée
Taille de coupe (mm)	5,8 ; 3,9 ; 3,9x40 ; 1,9x15 ; 0,78x11 ; 1x5
Degré de sécurité (DIN 32757-1)	2, 3, 4, 5 ou HSM Level 6
Puissance de coupe (feuilles 70 g/m²)	40-42 (bandes) à 7-8 (Level 6)
Largeur de travail	300 mm
Vitesse de coupe	126 mm/s (bandes) ou 135 mm/s (croisée)
Niveau sonore (marche à vide / charge)	56 dB(A) / 62 dB(A) (bandes) ; 56 / 70-73 dB(A) (croisée)
Alimentation électrique	230 V, 50 Hz (aussi 100-115 V, 50/60 Hz)
Puissance (pour nb max de feuilles)	1400 W
Dimensions (L x P x H)	500 x 420 x 895 mm
Poids	42 à 48 kg selon type de coupe
Capacité du réservoir de découpures	105 litres
Matériaux destructibles	Papier, cartes de crédit, CD, disquettes (selon coupe)
Fonctions spéciales	Arrêt automatique, marche arrière pour bourrage, arrêt si porte ouverte
Sécurité	Voyant d'avertissement, verrouillage porte, protection contre les cheveux/vêtements
Entretien	Huiler le bloc de coupe régulièrement avec huile spéciale fournie
Accessoires inclus	5 sacs à découpures, 1 bouteille d'huile 50 ml, notice

FOIRE AUX QUESTIONS - 2700 Office PRIMO

Comment démarrer la destruction du papier ?

Placez l'interrupteur à bascule sur la position 1. Le voyant vert s'allume. Insérez le papier dans l'ouverture ; une cellule photoélectrique démarre automatiquement la coupe. Après passage, l'appareil s'arrête après environ 3 secondes.

Que faire en cas de bourrage papier ?

L'appareil détecte le bourrage et inverse automatiquement le sens de coupe pendant 2 secondes pour expulser le papier. Ne pas basculer l'interrupteur entre position 1 et 2. Pour les coupes en fibres, actionnez brièvement la position 2 plusieurs fois. Pour les coupes en particules, retirez manuellement le papier.

Comment huiler le destructeur ?

Éteignez l'appareil et débranchez-le. Injectez de l'huile spéciale pour bloc de coupe sur toute la largeur dans l'ouverture d'insertion. Remettez en marche en position 2 (marche arrière) sans papier pour répartir l'huile.

Quels matériaux puis-je détruire ?

Papier, agrafes et trombones (sauf pour les modèles niveau 6 où ils doivent être retirés), cartes de crédit et CD (selon la taille de coupe : uniquement pour 3,9 / 5,8 / 1,9x15 / 3,9x40 mm).

Le réservoir de découpures est plein, que faire ?

Le voyant rouge s'allume et l'appareil s'arrête. Éteignez-le (position 2), ouvrez la porte, enlevez le sac plein et mettez-en un neuf. Refermez la porte.

Comment nettoyer le destructeur ?

Éteignez et débranchez l'appareil. Nettoyez uniquement avec un chiffon doux et de l'eau savonneuse non corrosive. N'utilisez pas d'essence, de solvant ou de diluant.

Quelles sont les précautions de sécurité à respecter ?

Installez l'appareil hors de portée des enfants. Ne pas mettre les mains dans la fente d'alimentation. Portez des lunettes pour détruire CD ou cartes. Éloignez cheveux longs, cravates, écharpes. Débranchez avant toute intervention.

Que faire si le moteur surchauffe ?

Laissez refroidir l'appareil pendant environ 15 à 20 minutes. Vérifiez que la prise est branchée et que l'interrupteur est en position 1.

Le voyant rouge reste allumé alors que la porte est fermée, pourquoi ?

Assurez-vous que la porte avant est correctement fermée. Si le contact de porte est interrompu, l'appareil s'arrête. Vérifiez la fermeture.

Comment choisir la bonne taille de coupe pour mes besoins ?

La taille de coupe détermine le niveau de sécurité : plus les particules sont petites, plus la sécurité est élevée. Pour un usage courant, une coupe croisée de 3,9x40 mm convient. Pour des documents confidentiels, optez pour 1,9x15 mm ou moins.

MODE D'EMPLOI 2700 Office PRIMO

français: Destructeur de documents Primo 2700 .... 11 – 14

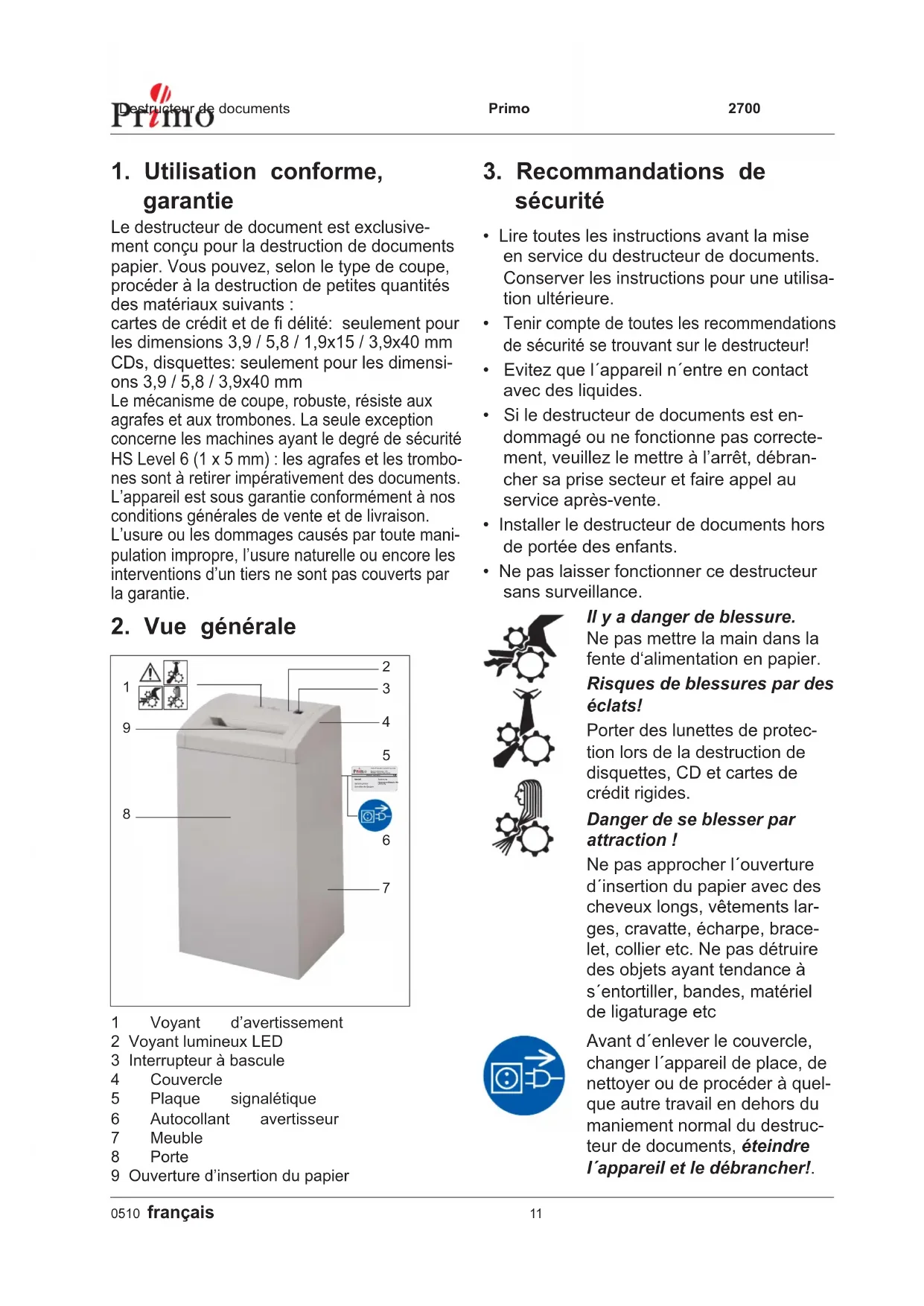

1. Utilisation conforme, garantie

Le destructeur de document est exclusivement conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants :

cartes de crédit et de fi délité: seulement pour les dimensions 3,9 / 5,8 / 1,9x15 / 3,9x40 mm CDs, disquettes: seulement pour les dimensions 3,9 / 5,8 / 3,9x40 mm

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. La seule exception concerne les machines ayant le degré de sécurité HS Level 6 (1 x 5 mm) : les agrafes et les trombones sont à retirer impérativement des documents. L'appareil est sous garantie conformément à nos conditions générales de vente et de livraison.

L'usure ou les dommages causés par toute manipulation impropre, l'usure naturelle ou encore les interventions d'un tiers ne sont pas couverts par la garantie.

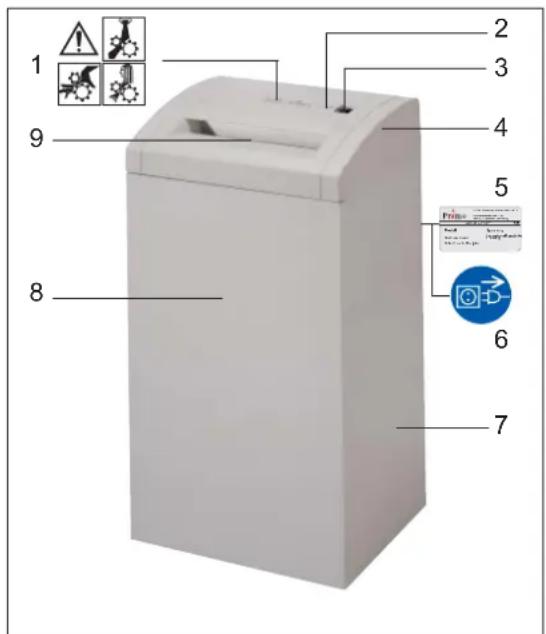

1. Vue générale


1 Voyant d'avertissement
2 Voyant lumineux LED
3 Interrupteur à bascule
4 Couvercle
5 Plaque signalétique
6 Autocollant avertisseur
7 Meuble
8 Porte
9 Ouverture d'insertion du papier

3. Recommandations de sécurité

• Lire toutes les instructions avant la mise en service du destructeur de documents. Conserver les instructions pour une utilisation ultérieure.
• Tenir compte de toutes les recommendations de sécurité se trouvant sur le destructeur!
• Evitez que l'appareil n'entre en contact avec des liquides.
• Si le destructeur de documents est endommagé ou ne fonctionne pas correctement, veuillez le mettre à l'arrêt, débrancher sa prise secteur et faire appel au service après-vente.
• Installer le destructeur de documents hors de portée des enfants.
• Ne pas laisser fonctionner ce destructeur sans surveillance.

Il y a danger de blessure.

Ne pas mettre la main dans la fente d'alimentation en papier.

Risques de blessures par des éclats!

Porter des lunettes de protection lors de la destruction de disquettes, CD et cartes de crédit rigides.

Danger de se blesser par attraction !

Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, vêtements larges, cravatte, écharpe, bracelet, collier etc. Ne pas détruire des objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc

Avant d'enlever le couvercle, changer l'appareil de place, de nettoyer ou de procéder à quelque autre travail en dehors du maniement normal du destructeur de documents, éteindre l'appareil et le débrancher!.

Toute intervention technique ne peut être faite que par:

• le service après-vente de HSM
- un électricien expérimenté
- un technicien d'un de nos distributeurs offi ciels

4. Installation

• L'appareil ne doit pas être installé à proximité d'un radiateur ou d'une autre source de chaleur ou être posé sur celle-ci.
• Veillez à ce que les fentes d'aération ne soient pas obstruées et à ce que l'appareil se trouve à au moins 10 cm du mur ou des meubles avoisinants.
• Veiller à ce que la prise secteur soit facilement accessible.
• Avant de brancher la prise secteur, vérifi er que la tension et la fréquence de votre réseau secteur correspondent aux données indiquées sur la plaque signalétique.

Avant la mise en service:

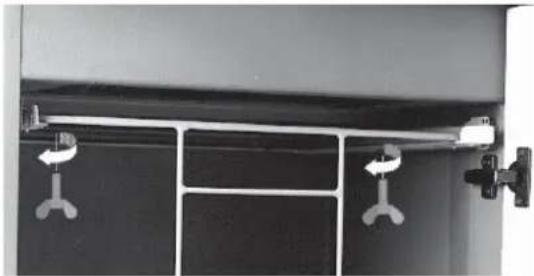

Dévisser les vis à oreilles de fixation pour le transport !

5. Ampleur de la livraison

• Destructeur de documents en ordre de marche emballé dans un carton
• 5 sacs pour découpures
• 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml (Coupe croisée)
• Notice d'utilisation

Accessoires:

• Sac pour découpures,

No. de commande. 1.410.995.000

- Bouteille d'huile spéciale pour le bloc de découpage 250 ml,

No. de commande 1.235.997.401

6. Mise en service

Mise en marche

• Mettre l'interrupteur à bascule sur la pos. 1.
  • L'interrupteur à bascule encliquette.
• Le voyant lumineux vert au tableau de commande est allumé.
  • Le destructeur de documents est prêt à fonctionner (Standby).

Broyage de papier

Insérer le papier (pour la vitesse de passage des feuilles voir „caractéristiques techniques“).

• Le processus de destruction du papier est démarré au moyen d'une cellule photoélectrique dans l'ouverture d'insertion du papier.
• Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mécanisme de découpage s'arrête automatiquement après environ 3 sec. et retourne en stand-by.

Mise hors circuit

• Appuyer légèrement sur la pos. 2 de l'interrupteur à bascule.
  • L'interrupteur à bascule saute sur la position zéro.

7. Elimination de défauts

Bourrage de papier

Vous avez introduit trop de papier à la fois.

• Le voyant lumineux rouge dans le tableau de commande est allumé.
• Le dispositif de coupe fonctionne de lui-même en arrière pendant env. 2 s.
• Le papier est transporté en de-hors.

Attention!

Ne pas actionner l'interrupteur à bascule alternativement sur la pos. 1 et puis sur la pos. 2: Le mécanisme de découpage peut être endommagé.

• Appareils avec coupe en fi bres Si le papier est trop en profondeur et s'il est impossible de l'extraire: Actionner l'interrupteur à bascule pos. 2 plusieurs fois et brièvement.
• Appareils avec coupe en particules

Retirer le papier de l'orifi ce d'entrée du papier. La cellule photoélectrique doit être dégagée.

• Diviser la pile de papier en deux.
• Mettre l'interrupteur à bascule sur la position 1.
• Insérer les feuilles de papier les unes après les autres.

Le réservoir de découpures est plein

• Le voyant lumineux rouge dans le tableau de commande est allumé.
• Le destructeur de documents s'arrête.

Après avoir coupé le destructeur de documents, veuillez vider le réservoir de découpures, car en appuyant de façon successive sur la touche, des pannes de fonctionnement au mécanisme de découpage peuvent surgir.

• Appuyer légèrement sur la pos. 2 de l'interrupteur à bascule.
• Enlever le sac de découpures plein et en mettre un nouveau.

Le contact de la porte est interrompu

• Le voyant lumineux rouge dans le tableau de commande est allumé.
  • Le destructeur s'arrête.
• Contrôler si la porte avant est fermée correctement.

En cas d'autres défauts et avant de faire appel à notre service après-vente, procédez aux contrôles suivants:

• est-ce que la prise de courant est bien branchée ?
• le destructeur est-il enclenché ?
• est-ce que le moteur est surchauffé ? laisser refroidir environ 15-20 min.

8. Maintenance et entretien

Nettoyage:

• Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur.
• Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. L'utilisation de récurrents, d'essence de pétrole, d'essence ou de diluant est interdite.

En cas de faiblissement de la puissance de coupe ou d'apparition de bruits émanant du mécanisme (Coupe croisée):

• Mise hors circuit le destructeur de documents (Appuyer légèrement sur la pos. 2 de l'interrupteur à bascule).
• Huiler le bloc de coupe sur toute sa largeur en injectant l'huile spéciale pour bloc de coupe dans l'ouverture d'insertion du papier.
• Faire fonctionner le bloc de coupe plusieurs fois en arrière sans papier (pos 2).
• La poussière et les particles seront détruits.

9. Caractéristiques techniques

Type de coupe Coupe en bandes	Coupe croisée
Taille de coupe (mm)	5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Degré de sécurité DIN 32757 – 1	2	2	3	4	5	Level 6*
Puissance de coupe (feuilles) 70 g/m2DIN A4 80 g/m2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Poids	42 kg		45 kg		48 kg
Niveau sonore (Marche à vide / charge)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Vitesse de coupe	126 mm/s		135 mm/s
Largeur de travail	300 mm
Alimentation électrique	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Puissance pour nombre maximum de feuilles	1400 W
Dimensions L x P x H (mm)	500 x 420 x 895
Volume du réservoir de découpure	105 l

* HSM-spécification Sous réserve de modifications techniques et optiques

Déclaration de conformité CE

Directive machines 98 / 37 / EG

Directive CEM 89 / 336 / EWG

Directive basse tension 73 / 23 / EWG

Le fabricant HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem déclare, que le destructeur de documents Primo 2700 est conforme aux dispositions de la Directive européenne toute modification correspondante comprise.

Normes appliquées et spécifi cations techniques :

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, le 01.04.2005

R. Goutier

Rolf Gasteier - Directeur Technique

Le respect des exigences de la Directive européenne sur les machines par le type de machine est vérifié par la commission technique „Verwaltung/Prüfstelle Sachgebiet Büromaschinen und -geräte“ (Administration/Service de contrôle Machines et appareils de bureau) de l'Association préventive contre les accidents du travail Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg. Cet organisme de contrôle est compétent en application de l'annexe V à la Directive européenne sur les machines.
