2700 Office - Distruggi documenti PRIMO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruggi documenti
Marca	Primo
Modello	2700 Office
Tipo di taglio	Taglio a strisce o taglio incrociato
Dimensione del taglio (mm)	5,8 ; 3,9 ; 3,9x40 ; 1,9x15 ; 0,78x11 ; 1x5
Grado di sicurezza (DIN 32757-1)	2, 3, 4, 5 o HSM Level 6
Capacità di taglio (fogli 70 g/m²)	40-42 (strisce) a 7-8 (Level 6)
Larghezza di lavoro	300 mm
Velocità di taglio	126 mm/s (strisce) o 135 mm/s (incrociato)
Livello sonoro (a vuoto / in carico)	56 dB(A) / 62 dB(A) (strisce) ; 56 / 70-73 dB(A) (incrociato)
Alimentazione elettrica	230 V, 50 Hz (anche 100-115 V, 50/60 Hz)
Potenza (per n. max di fogli)	1400 W
Dimensioni (L x P x A)	500 x 420 x 895 mm
Peso	42 a 48 kg secondo il tipo di taglio
Capacità del contenitore dei ritagli	105 litri
Materiali distruggibili	Carta, carte di credito, CD, floppy disk (a seconda del taglio)
Funzioni speciali	Arresto automatico, retromarcia per inceppamento, arresto se porta aperta
Sicurezza	Spia di avvertimento, blocco porta, protezione contro capelli/vestiti
Manutenzione	Oliare regolarmente il blocco di taglio con olio speciale in dotazione
Accessori inclusi	5 sacchetti per ritagli, 1 bottiglia d'olio 50 ml, manuale

Domande frequenti - 2700 Office PRIMO

Come avviare la distruzione della carta?

Posizionare l'interruttore a levetta sulla posizione 1. La spia verde si accende. Inserire la carta nell'apertura; una cellula fotoelettrica avvia automaticamente il taglio. Dopo il passaggio, l'apparecchio si ferma dopo circa 3 secondi.

Cosa fare in caso di inceppamento carta?

L'apparecchio rileva l'inceppamento e inverte automaticamente il senso di taglio per 2 secondi per espellere la carta. Non spostare l'interruttore tra le posizioni 1 e 2. Per i tagli a strisce, azionare brevemente la posizione 2 più volte. Per i tagli a particelle, rimuovere manualmente la carta.

Come oliare il distruggi documenti?

Spegnere l'apparecchio e scollegarlo. Iniettare olio speciale per blocco di taglio su tutta la larghezza nell'apertura di inserimento. Riaccendere in posizione 2 (retromarcia) senza carta per distribuire l'olio.

Quali materiali posso distruggere?

Carta, graffette e fermagli (eccetto per i modelli livello 6 dove devono essere rimossi), carte di credito e CD (a seconda della dimensione del taglio: solo per 3,9 / 5,8 / 1,9x15 / 3,9x40 mm).

Il contenitore dei ritagli è pieno, cosa fare?

La spia rossa si accende e l'apparecchio si ferma. Spegnerlo (posizione 2), aprire la porta, rimuovere il sacchetto pieno e inserirne uno nuovo. Richiudere la porta.

Come pulire il distruggi documenti?

Spegnere e scollegare l'apparecchio. Pulire solo con un panno morbido e acqua saponata non corrosiva. Non utilizzare benzina, solventi o diluenti.

Quali precauzioni di sicurezza osservare?

Installare l'apparecchio fuori dalla portata dei bambini. Non mettere le mani nella fessura di alimentazione. Indossare occhiali per distruggere CD o carte. Allontanare capelli lunghi, cravatte, sciarpe. Scollegare prima di qualsiasi intervento.

Cosa fare se il motore si surriscalda?

Lasciare raffreddare l'apparecchio per circa 15-20 minuti. Verificare che la spina sia collegata e che l'interruttore sia in posizione 1.

La spia rossa rimane accesa anche se la porta è chiusa, perché?

Assicurarsi che la porta anteriore sia chiusa correttamente. Se il contatto porta è interrotto, l'apparecchio si ferma. Verificare la chiusura.

Come scegliere la giusta dimensione di taglio per le mie esigenze?

La dimensione del taglio determina il livello di sicurezza: più piccole sono le particelle, maggiore è la sicurezza. Per un uso comune, un taglio incrociato di 3,9x40 mm è adatto. Per documenti riservati, optare per 1,9x15 mm o meno.

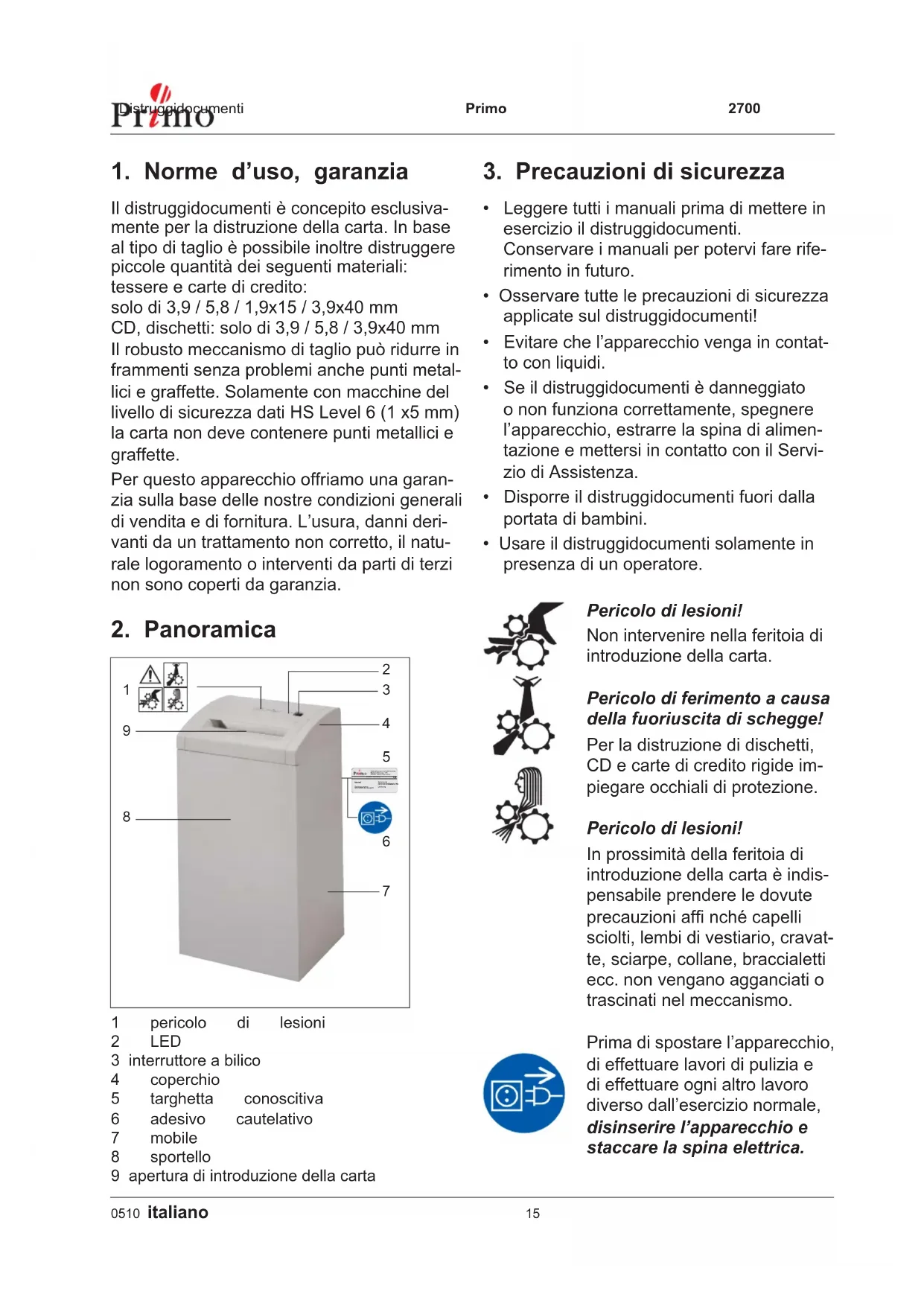

MANUALE UTENTE 2700 Office PRIMO

italiano: Distruggidocumenti Primo 2700....15 – 18

Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali: tessere e carte di credito:

solo di 3,9 / 5,8 / 1,9x15 / 3,9x40 mm CD, dischetti: solo di 3,9 / 5,8 / 3,9x40 mm Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente con macchine del livello di sicurezza dati HS Level 6 (1 x5 mm) la carta non deve contenere punti metallici e graffette.

Per questo apparecchio offriamo una garanzia sulla base delle nostre condizioni generali di vendita e di fornitura. L'usura, danni derivanti da un trattamento non corretto, il naturale logoramento o interventi da parti di terzi non sono coperti da garanzia.

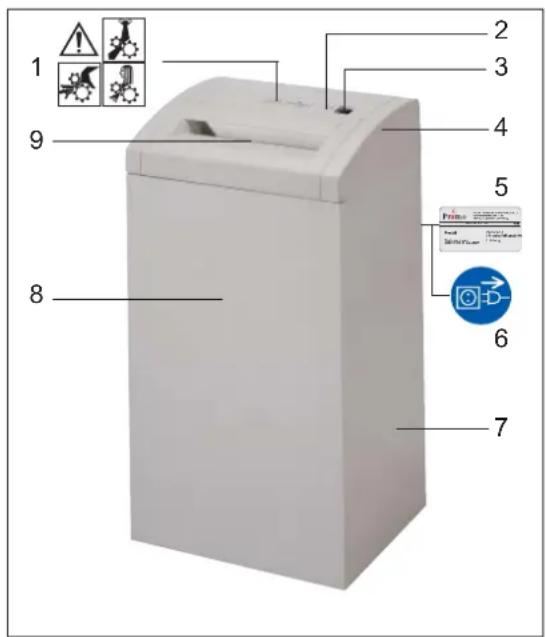

1. Panoramica


1 pericolo di lesioni
2 LED
3 interruttore a bilico
4 coperchio
5 targhetta conoscitiva
6 adesivo cautelativo
7 mobile
8 sportello
9 apertura di introduzione della carta

3. Precauzioni di sicurezza

• Leggere tutti i manuali prima di mettere in esercizio il distruggidocumenti.
  Conservare i manuali per potervi fare riferimento in futuro.
• Osservare tutte le precauzioni di sicurezza applicate sul distruggidocumenti!
• Evitare che l'apparecchio venga in contatto con liquidi.
• Se il distruggidocumenti è danneggiato o non funziona correttamente, spegnere l'apparecchio, estrarre la spina di alimentazione e mettersi in contatto con il Servizio di Assistenza.
• Disporre il distruggidocumenti fuori dalla portata di bambini.
• Usare il distruggidocumenti solamente in presenza di un operatore.

Pericolo di lesioni!

Non intervenire nella feritoia di introduzione della carta.

Pericolo di ferimento a causa della fuoriuscita di schegge!

Per la distruzione di dischetti, CD e carte di credito rigide impiegare occhiali di protezione.

Pericolo di lesioni!

In prossimità della feritoia di introduzione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati o trascinati nel meccanismo.

Prima di spostare l'apparecchio, di effettuare lavori di pulizia e di effettuare ogni altro lavoro diverso dall'esercizio normale, disinserire l'apparecchio e staccare la spina elettrica.

Le operazioni di manutenzione ed assistenza possono essere effettuate solo da:

• Servizio di Assistenza HSM
• personale specializzato (es. elettrotecnici)
• tecnici autorizzati delle consociate.

4. Installazione

• L'apparecchio non deve essere disposto vicino oppure sopra un termosifone o un'altra fonte di calore.
• Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min. di 10 cm dalla parete o da mobili.
• Fare in modo che la spina sia facilmente accessibile.
• Controllare prima dell'introduzione della spina che la tensione e la frequenza della rete corrispondano alle indicazioni sulla targhetta.

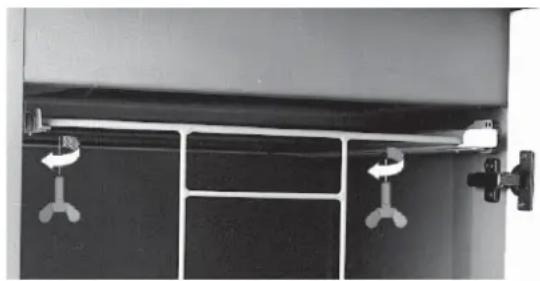

Prima della massa in funzione:

Svitare ed estrarre le viti ad alette del fermo di trasporto

5. Fornitura

• Apparecchio pronto all'uso, imballato in cartone
• 5 sacchi di raccolta
• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori:

• Sacchi di raccolta, articolo n. 1.410.995.000
• Bottiglia di olio speciale da taglio (250 ml), articolo n. 1.235.997.401

6. Messa in esercizio

Accendere l'apparecchio

• Interruttore a bilico in posizione 1.
• l'interruttore scatta in posizione.
• Indicazione verde sul campo di comando accesa.
• l'apparecchio è pronto all'esercizio (Standby).

Sminuzzamento di carta

Immettere i documenti nell'apertura di introduzione della carta (capacità di taglio vedi „Scheda tecnica“).

• Il processo di sminuzzamento è controllato da una fotocellula che si trova nell'apertura di introduzione della carta.
• Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.

Spegnere il distruggidocumenti

• Interruttore a bilico in posizione 2.
• l'interruttore scatta in posizione 0.

7. Eliminazione dei disturbi

Carta inceppata

È stata introdotta troppa carta in una volta sola.

• Indicazione rossa sul campo di comando accesa.
• Il meccanismo di taglio arretra automaticamente per ca. 2 s.
  • La carta fuoriesce. Attenzione!

Non azionare ripetutamente in avanti ed indietro l'interruttore (pos. 1 / pos. 2):

Può danneggiarsi il meccanismo di taglio.

• Apparecchi con taglio a strisce Se la carta è scesa troppo in profondità e non si riesce ad estarla: premere l'interruttore in pos. 2 più volte e brevemente.
• Apparecchi con taglio a frammenti

Estrarre la carta dalla fessura di alimentazione. La fotocellula non deve esserecoperta.

• Dimezzare il pacco di carta.
- Interruttore in pos. 1.
- Introdurre la carta l'una dopo l'altra.

Serbatoio di carta tagliata pieno

• Indicazione rossa sul campo di comando accesa.
• l'apparecchio si spegne.

Dopo aver spento il distruggido- cumenti svuotare il serbatoio di raccolta giacché dal spingere varie volte possono originarsi guasti nel funziona-mento del meccanismo di taglio.

• Interruttore a bilico in posizione 2.
• Svuotare il serbatoio di raccolta della carta pieno inserire di nuovo il serbatoio di raccolta.

Contatto sportello interrotto

• Indicazione rossa sul campo di comando accesa.
• l'apparecchio si spegne.
  • Chiudere lo sportello.

In caso di disturbi ulteriori prima di avvertire il nostro Servizio Assistenza verifi care:

• Spina elettrica inserita?
• Acceso il distruggidocumenti?
• Motore sovraccarico?

lasciare raffreddare per 15-20 min. circa

8. Manutenzione e cura pulizia

• Spegnere il distruggidocumenti ed estrarre la spina.
• La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. È vietato l'utilizzo di prodotti abrasivi, benzina per smacchiare, benzina o diluenti.

Quando la capacità di taglio inizia a calare oppure l'apparecchio diventa rumoroso (particelle):

• Spegnere l'apparecchio (interrut- tore a bilico in posizione 2).
• Spruzzare olio da taglio attraverso l'apertura di introduzione della carta per tutta la larghezza della stessa.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (posizione 2).
• La polvere e le particelle di carta si staccano.

9. Scheda tecnica

Tipo di taglio strisce particelle
Grandezza di taglio (mm)	5,8	3,9	3,9x40	1,9x15	0,78x11	1x5
Grado di protezione DIN 32757 – 1	2	2	3	4	5	Level 6*
Capacità di taglio (fogli), DIN A4 70 g/m^2 80 g/m^2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Peso	42 kg		45 kg		48 kg
Livello di rumorosità (Corsa a vuoto/Carico)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Velocità di taglio	126 mm/s		135 mm/s
Formato carta	300 mm
Allacciamento	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potenza motore Con n. di fogli max.	1400 W
Dimensioni largh x prof x alt (mm)	500 x 420 x 895
Capacità del sacco di raccolta	105 l

* HSM- Norm
Con riserva di modiiche tecniche ed estestiche!

Dichiarazione di Conformità CEE

Direttiva sulla macchina 98 / 37 / CEE

Direttiva sulla compatibilità elettromagnetica 89 / 336 / CEE

Direttiva sulla bassa tensione 73 / 23 / CEE

Il costruttore HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem dichiara, che i distruggidocumenti Primo 2700 sono d'accordo con i sopra nominati disposizioni della direttiva comprese tutte le modifiche inerenti.

Norme e specifi che tecniche applicate:

• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992

Salem, 01.04.2005

R. Goutier

Rolf Gasteier - Direttore tecnico

I controllo del tipo di macchina per accertare la conformità con le esigenze della direttiva CE sulle macchine viene eseguito a cura dell'ufficio controlli del comitato specifico „Amministrazione“, settore „Macchine per ufficio e apparecchiature“ presso la mutua assicuratrice di categoria professionale per il settore amministrativo, Deelbögenkamp 4, D-22297 Hamburg. Questo uffi cio controlli è l'uffi cio responsabile ai sensi dell'appendice V della direttiva sulle macchine CE.
